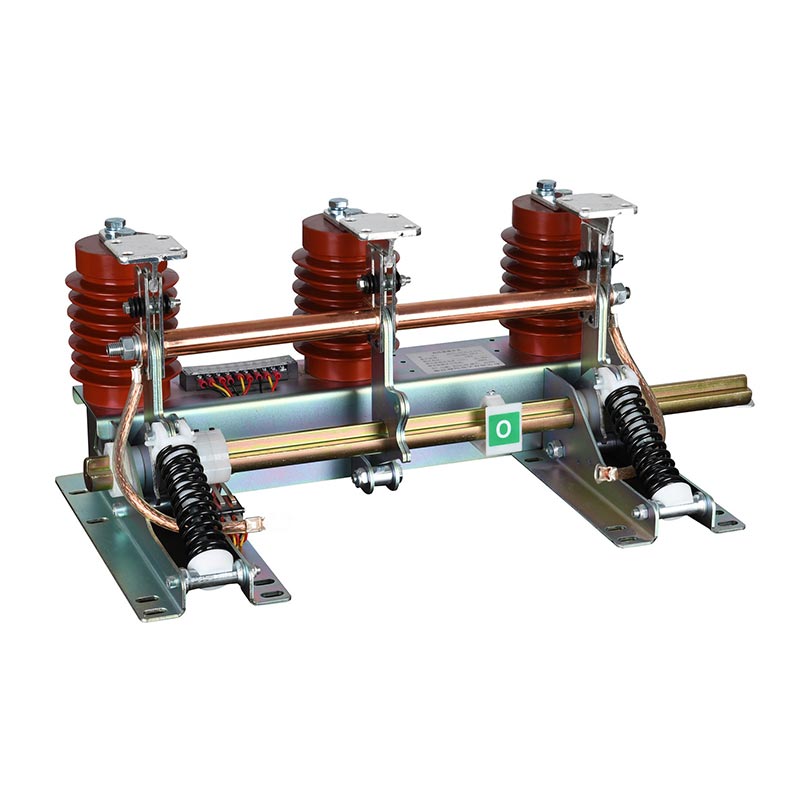

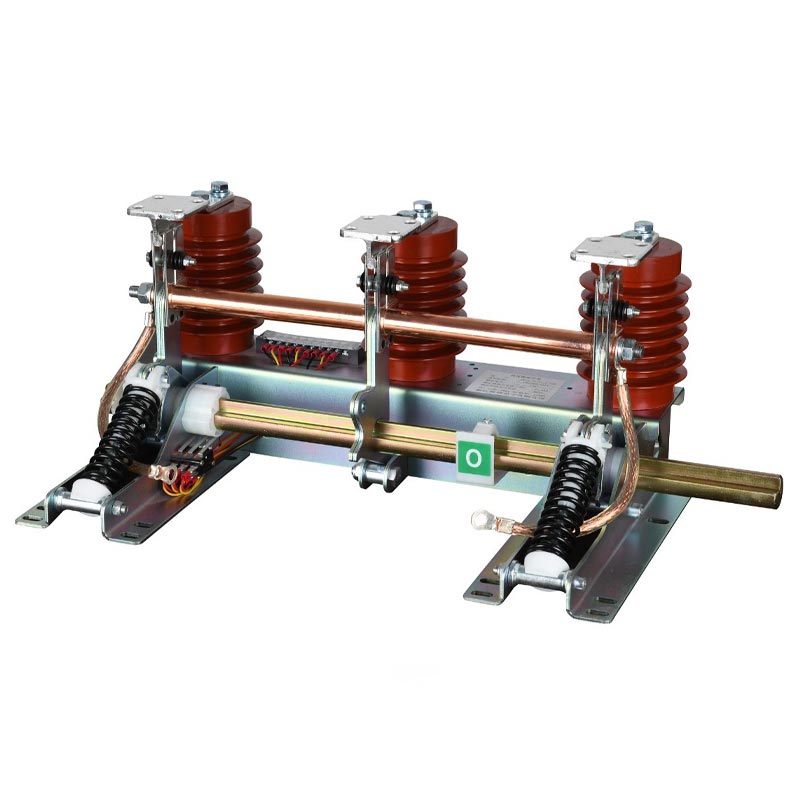

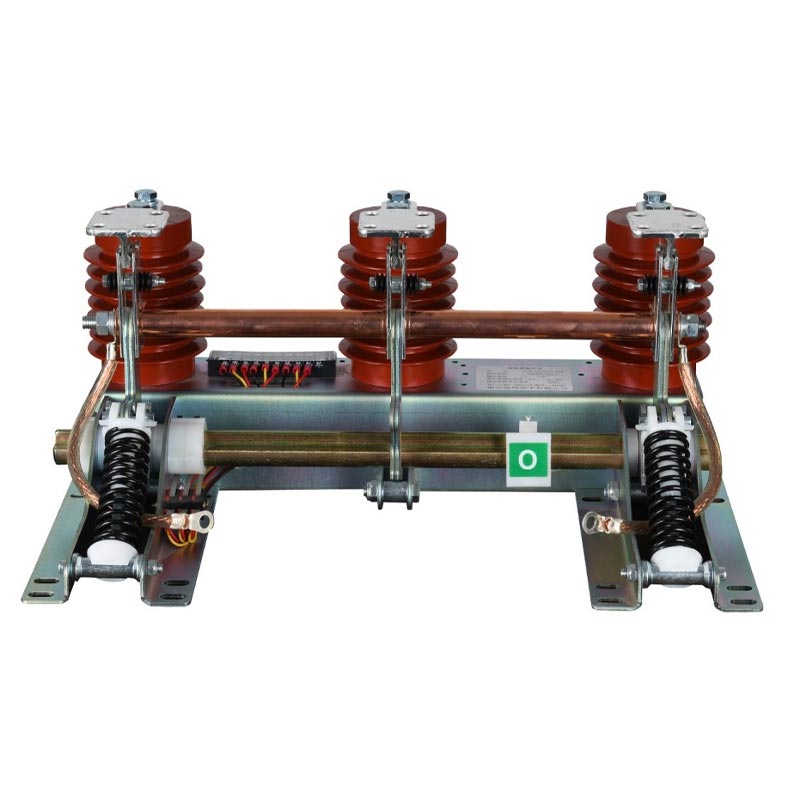

Uzemňovací spínač Jn15

Usune uzemňovací spínač Jn15 je vhodný pre 12kV a menej ako 50Hz AC napájacie systémy. Špeciálne navrhnuté pre okruh bezpečnostné uzemnenie, možno ho použiť s rôznymi vysokonapäťovými rozvádzačmi na zabezpečenie kritickej ochrany uzemnenia počas údržbu zariadení alebo výpadky elektriny. Spoľahlivým uvoľnením zvyškového napätia a odolnosťou voči skratovým prúdom, zabezpečuje bezpečnosť personálu údržby a elektrických zariadení.

Ako profesionálny výrobca sa produktový rad Usune môže pochváliť kompaktnou a robustnou konštrukciou, ktorá umožňuje stabilnú prevádzku v drsnom vnútornom prostredí s vysokou vlhkosťou, vysokou prašnosťou a miernym znečistením. Plne vyhovuje GB1985-89 a medzinárodné normy IEC129, ktoré zabezpečujú konzistenciu produktu a globálnu použiteľnosť.

Základné technické parametre

Hlavné výhody produktu

1. Bezpečné a spoľahlivé

Uzemňovač Jn15 je vybavený presným mechanickým blokovacím mechanizmom, ktorý zabraňuje chybnej prevádzke (ako je zatváranie pod napätím); má vynikajúcu odolnosť proti skratu, schopný odolávať krátkodobému prúdu 31,5 kA/4s a špičkovému prúdu 80 kA pri zachovaní štrukturálnej integrity v prípad poruchy; vysokokvalitné izolačné komponenty ponúkajú vysokú izolačnú pevnosť, sú odolné voči vlhkosti a odolné voči znečisteniu a zabezpečujú stabilnú dlhodobú prevádzku.

2. Kompaktný a ľahko použiteľný

Optimalizovaná kompaktná konštrukcia umožňuje flexibilnú inštaláciu v rôznych vysokonapäťových rozvádzačoch (ako je KYN28 a HXGN typy); jasné indikátory stavu a beznástrojové prístupové porty uľahčujú pohodlnú obsluhu a údržbu; pohyblivé časti sú vyrobené z materiálov odolných voči korózii a sú precízne mazané, čo zaisťuje plynulú prevádzku po celý čas 2000 cyklov.

3. Široká použiteľnosť a súlad so štandardmi

Uzemňovací spínač Jn15 je kompatibilný so systémami 6,6–12 kV a dá sa zladiť so všetkými bežnými vysokonapäťovými spínací prístroj. Plne vyhovuje normám GB1985-89 a IEC129, vďaka čomu je vhodný pre rôzne projekty. domácom i medzinárodnom. Môže spoľahlivo fungovať vo vnútornom prostredí s teplotami od -10 ℃ do +40 ℃, nadmorské výšky ≤ 1000 m, vlhkosť 95 % a úrovne znečistenia triedy II.

4. Zabezpečenie kvality vo výrobe

Uzemňovací spínač Jn15 sa vyrába v modernej továrni Usune s použitím automatizovaných výrobných liniek a prísnych testovanie kvality. Každý výrobok pred opustením továrne prechádza dynamickými, statickými a izolačnými testami. A profesionálny R&D tím môže poskytnúť prispôsobené konfigurácie na základe špecifického napätia, prúdu alebo inštalácie požiadavky.

Prípad aplikácie v reálnom svete: Projekt distribúcie energie v mestskom komerčnom komplexe

1. Pozadie projektu

Komerčný komplex s rozlohou 320 000 ㎡ vo východnej Číne si vyžaduje bezpečný a spoľahlivý systém distribúcie energie 10 kV, vrátane osem vysokonapäťových rozvodní typu KYN28A-12. Na zaistenie bezpečnosti údržby sú potrebné stabilné uzemňovacie spínače a ochranu systému.

2. Riešenie a implementácia

Dodávateľ vybral uzemňovací spínač Usune Jn15 (celkovo 64 jednotiek), ktorý sa zhoduje so všetkými prichádzajúcimi a odchádzajúcimi linkami a PT skrine. Inštalácia bola vykonaná podľa štandardných postupov s dosiahnutím mechanickej a elektrickej blokovanie s rozvádzačom. Počas uvádzania do prevádzky, prevádzky, blokovania a skratu vydržia testovanie všetky spĺňali dizajn a národné normy.

3. Úspechy projektu

- Prevádzková bezpečnosť: Prevádzka bez poruchy viac ako 3 roky, pričom sa dokončilo 18 cyklov údržby bez akejkoľvek elektrické bezpečnostné riziká.
- Stabilita systému: Úspešne odolal 3 skratovým poruchám bez poškodenia zariadenia, čo skrátilo výpadok napájania čas na zotavenie.
- Efektívna údržba: Jasné indikátory stavu a pohodlná obsluha, čím sa skracuje čas uzemnenia údržby približne 40 %.
- Spätná väzba od zákazníkov: "Prepínač Usune JN15-12 je spoľahlivý a ľahko sa používa, čo je rozhodujúce pre celkovú bezpečnosť napájania komplex. Bude to prioritná voľba pre budúce projekty."

Hlavné technické parametre

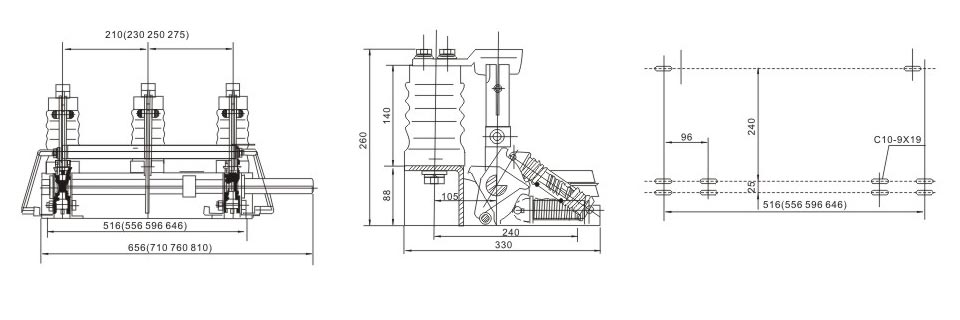

Vonkajšie rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Q1: S akými typmi rozvádzačov môže byť uzemňovací spínač Usune Jn15 kompatibilný?

Odpoveď: Kompatibilné so všetkými bežnými vnútornými vysokonapäťovými rozvádzačmi, ako sú KYN28A-12, HXGN-12, XGN2-12 atď., vhodné pre systémy 6,6kV/10kV/11kV/12kV a štandardný fázový rozstup 150mm/165mm/210mm/250mm; špeciálne skrinky môžu možno prispôsobiť kontaktovaním Usune.

Q2: Aká údržba je potrebná pre uzemňovací spínač JN15?

A: Odporúčaný plán údržby:
- Každých 6 mesiacov: Vizuálna kontrola, kontrola opotrebovania, korózie, uvoľnených spojov a stavu blokovania.
- Ročne: Prevádzková skúška, kontrola plynulosti otvárania a zatvárania a správnosti blokovania.
- Každých 5 rokov: Test výkonu, overenie izolácie a odolnosti proti skratu podľa štandardy.
- Každé 2 roky: Údržba mazania, nanášanie maziva na pohyblivé časti na predĺženie životnosti.

Q3: Môže byť JN15-12 použitý vo výškach nad 1000 m alebo v korozívnom prostredí?

Odpoveď: Štandardné modely sú vhodné pre nadmorské výšky ≤ 1000 m, znečistenie triedy II a nekorozívne prostredie. Pre nadmorských výškach > 1000 m alebo korozívnych (chemické, morská soľ) prostredia, Usune ponúka vylepšené produkty, vrátane zosilnená izolácia, antikorózne nátery a dizajn zníženia v závislosti od nadmorskej výšky. Kontaktujte náš technický tím pre riešenia na mieru.

Záver

Vnútorné vysokonapäťové uzemňovacie spínače radu Usune JN15-12 kombinujú bezpečnosť, spoľahlivosť a všestrannosť, prispôsobenie sa napájacím systémom 6,6–12 kV. Spĺňajú globálne štandardy a boli overené v skutočných projektoch, vďaka čomu sú ideálna voľba pre ochranu uzemnenia. Ako profesionálny čínsky dodávateľ poskytuje Usune vysokokvalitné produkty a komplexnú technickú podporu pre rôzne projekty v oblasti distribúcie energie, priemyslu a obchodu.
