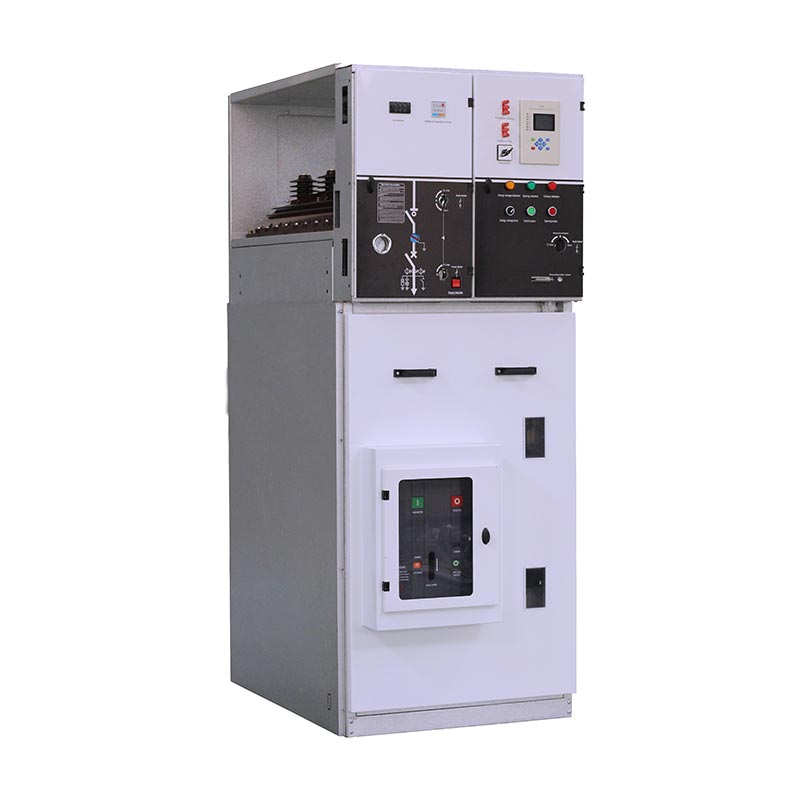

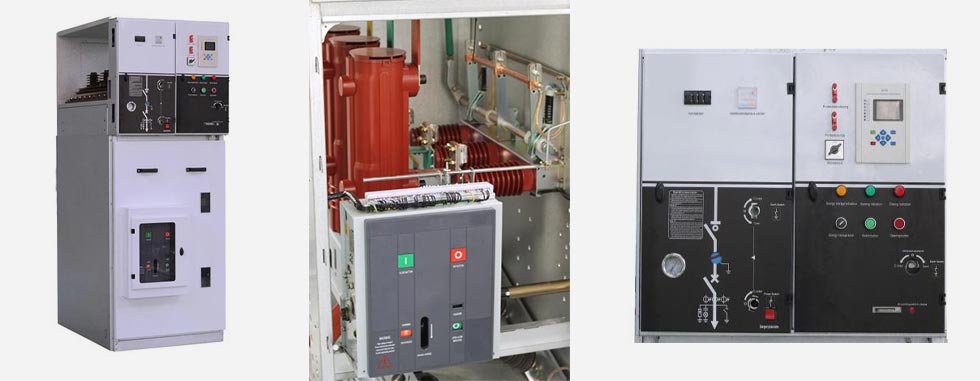

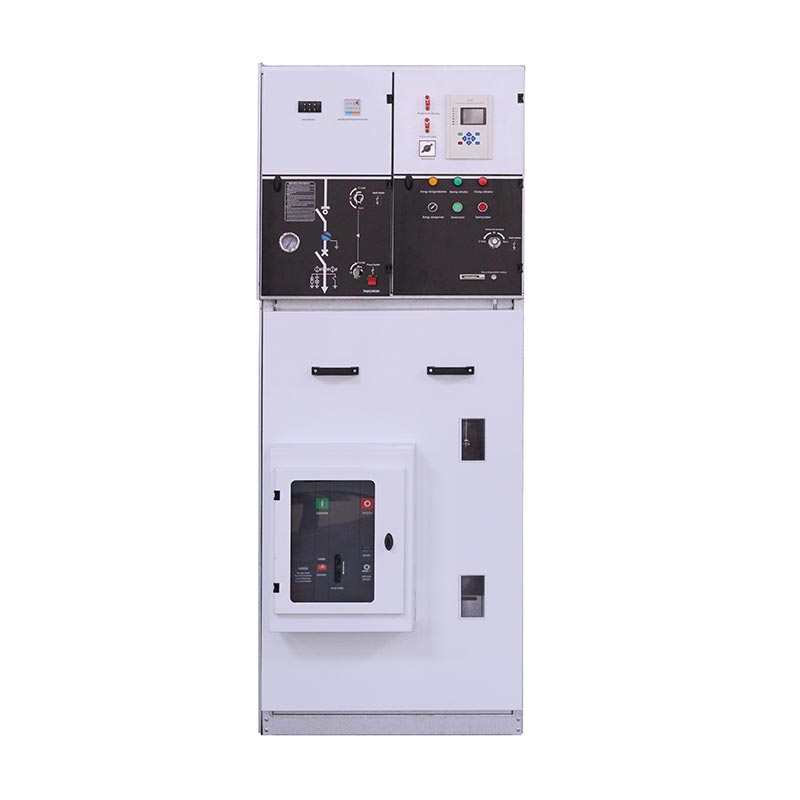

Kruhová hlavná jednotka s ističom

Rúrka s ističom série USUNE XGN15 je kompaktný, škálovateľný, kovovo uzavretý rozvádzač. navrhnutý pre automatizáciu distribúcie energie. Celá skrinka využíva technológiu vzduchovej izolácie, vyváženie bezpečnosti a kompaktnosť, vďaka čomu je vhodný pre rôzne scenáre inštalácie v stiesnených priestoroch. Jeho jednoduchá konštrukcia a flexibilné ovládanie výrazne redukuje výstavbu na mieste a následné ťažkosti s údržbou, zlepšuje distribúciu energie efektívnosť prevádzky.

Ako profesionálny výrobca s rozsiahlymi skúsenosťami má USUNE kompletný výskum a vývoj, výrobu a testovanie systém. Produkty série XGN15 sa vyrábajú nezávisle vo vlastnej továrni, pričom každý krok je od surového materiálu materiálov na hotové výrobky prísne dodržiavajúce medzinárodné normy, aby sa zabezpečila konzistentná a stabilná kvalita výrobkov.

Konfigurácia jadra a technické výhody

1. Konfigurácia hlavného spínača

Hlavný vypínač v tejto sérii, kruhová rozvodná jednotka s ističom, je nezávislý vypínač záťaže SF6 vyrobené spoločnosťou USUNE, ponúkajúce výhody, ako je dlhá životnosť, stabilný výkon a nízke náklady na údržbu. to môžu byť tiež vybavené najmodernejšími vákuovými ističmi podľa potrieb užívateľa, čím sa ďalej zvyšuje vypínacia schopnosť zariadenia a úroveň ochrany, prispôsobenie sa rôznym scenárom distribúcie energie.

2. Prevádzkové režimy a úroveň automatizácie

Hlavný vypínač podporuje manuálne aj elektrické prevádzkové režimy, aby sa prispôsobil rôznym prevádzkam na mieste požiadavky. Môže byť vybavený zariadeniami FTU a RTU, ktoré dokonale spĺňajú požiadavky „štyroch vzdialených“ (diaľkové riadenie, diaľková signalizácia, diaľkové meranie a diaľkové nastavovanie) automatizácie rozvodu energie, realizácia inteligentné monitorovanie a riadenie systému distribúcie energie a položenie základov pre inteligentný modernizácia elektrickej siete.

3. Pokročilá technológia

Aplikácie Vďaka integrácii pokročilej technológie snímania a najnovších ochranných relé dokáže presne monitorovať prevádzkový stav zariadenia v reálnom čase, rýchlo reagovať na abnormálne podmienky a zaistiť bezpečnosť napájania distribučných systémov a zariadení. Prijatie ľahkej a flexibilnej montážnej schémy znižuje prepravu a ťažkosti s inštaláciou a zároveň uľahčuje neskoršiu údržbu a rozširovanie, čím sa stretáva s neustále sa meniacim výkonom distribučných potrieb trhu.

Aplikácia

Ring Main Unit s ističom je vhodný pre 50/60Hz, 12-36kV energetické systémy a je široko používaný v priemyselné a civilné elektrické káblové kruhové siete a napájacie terminály. Ako profesionálne zariadenie na rozvod energie dodávateľ, USUNE optimalizovalo dizajn produktu, vďaka čomu je obzvlášť vhodný pre nasledujúce scenáre:

- Mestské obytné rozvody elektrickej energie, malé rozvodne, rozvodne a prefabrikované rozvodne;
- priemyselné a ťažobné podniky, nákupné centrá, letiská, podchody a iné verejné miesta;
- Nové energetické polia, ako je výroba veternej energie;
- Kľúčové verejné zariadenia, ako sú nemocnice, štadióny, železnice a tunely.

V Číne sa okruhová rozvodná jednotka s ističom široko používa v rôznych mestských a vidieckych energetických sieťach renovácia projekty, ktoré používatelia neustále chvália za stabilný výkon a spoľahlivú kvalitu.

Pracovný stav

- Nadmorská výška ≤ 1000 mm
- Teplota okolia: 45℃~-35℃, maximálny teplotný rozdiel ≤25℃
- Priemerná denná relatívna vlhkosť vzduchu nepresahuje 95%
- Priemerná mesačná relatívna vlhkosť vzduchu nepresahuje 90%
- Seizmická kapacita: seizmická intenzita nepresahuje 8 stupňov
- Žiadne prudké vibrácie a otrasy, požiar, chemická korózia, pole s rizikom výbuchu

Technické parametre

Konfiguračný parameter krytu

Prichádzajúce LBS

Trafo ochrana

Meranie

Cbog w/.meter

Cb odchádzajúce

Štruktúra a konfigurácia rozvádzača

Operačný mechanizmus

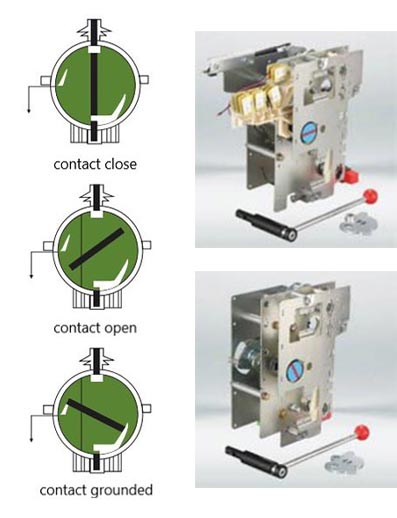

(1) Dvojfunkčný jednopružinový ovládací mechanizmus: typ K

Spínacia funkcia sa ovláda nezávisle pákou alebo motorom.
Funkcia uzemňovacieho spínača sa nezávisle otvára a zatvára pomocou ovládacej páky a prevádzková energia je zabezpečuje prítlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel alebo rozpojil.

(2) Dvojfunkčný dvojpružinový ovládací mechanizmus: Typ A

Spínacia funkcia je ovládaná nezávisle pákou alebo motorom a prevádzkovú energiu zabezpečuje a prítlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel. Nezávislé otváranie a zatváranie pomocou tlačidla (0) alebo vypínacia jednotka alebo vypínacie zariadenie.
Funkcia uzemňovacieho spínača funguje nezávisle pomocou ovládacej páky a prevádzkovú energiu zabezpečuje a tlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel alebo rozpojil.

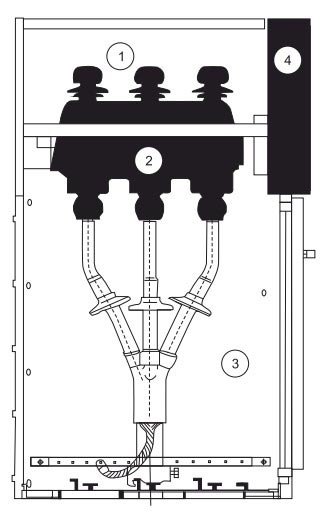

① Miestnosť s prípojnicou
② Hlavný vypínač
③ Káblová miestnosť
④ Ovládací mechanizmus, blokovací mechanizmus a nízkotlaková kontrolná miestnosť

Celá skriňa rozvádzača sa dá rozdeliť na hornú a dolnú dve jednotky, horná jednotka skrine obsahuje a miestnosť zbernice, vypínač záťaže, miestnosť ovládacieho mechanizmu a miestnosť nízkeho napätia a spodná jednotka je oddelená od kábla miestnosť. Celá horná jednotka sa dá vymeniť.

◇ Prípojnicová miestnosť

Prípojnicová miestnosť je usporiadaná na hornej časti skrine. V miestnosti prípojníc sú spojené hlavné prípojnice spolu a prejsť celým radom rozvádzačov.

◇ Vypínač záťaže

Rozvádzač je vybavený záťažovým spínačom typu SFG s hexafluoridom síry. Plášť spínača záťaže je vyrobený z naliata epoxidová živica, naplnená plynným fluoridom sírovým (SF6) ako izolačným médiom a je poskytnutý plášť s pozorovací otvor. Rozvádzač je možné vybaviť s hustomerom plynu SF6 alebo hustotou plynu s alarmovým kontaktom podľa požiadaviek zákazníka.

◇ Káblová miestnosť

Skriňa záťažového rozvádzača má priestrannú káblovú miestnosť, ktorá slúži najmä na káblové pripojenie, takže jednožilové resp trojžilové káble je možné pripojiť pomocou najjednoduchšej netienenej káblovej hlavy a tiež dostatočného priestoru ubytovať bleskozvod, prúdový transformátor, spodný uzemňovací spínač a ďalšie komponenty. Podľa štandardného dizajnu, a dvere skrinky majú pozorovacie okienko a bezpečnostné blokovacie zariadenie. Spodná doska káblovej miestnosti s krytom tesnenia a káblová svorka vhodnej veľkosti s nosnou konzolou. Spodná doska káblovej miestnosti a rám dverí sa dajú odstrániť uľahčiť inštalácia kábla.

◇ Ovládací mechanizmus, blokovací mechanizmus a nízkotlaková kontrolná miestnosť

Miestnosť s blokovaným mechanizmom funguje aj ako ovládací panel. Nízkonapäťová miestnosť je vybavená pružinovým ovládaním mechanizmus s ukazovateľom polohy a mechanickým blokovacím zariadením a môže byť vybavený aj pomocným kontakty, vypínacie cievky, núdzové vypínacie mechanizmy, kapacitné živé displeje, zámky na kľúče a elektrické ovládacie zariadenia. O zároveň môže byť priestor nízkotlakovej komory vybavený aj regulačnými slučkami, meračmi a ochrannými relé, a skrinka so šírkou 750 mm má dve rovnaké nízkotlakové komory pre ďalšie príslušenstvo.

Skrinka kruhovej siete vybavená ističmi sa používa hlavne ako hlavný napájací zdroj v kruhovej sieti napájacieho systému, rozvodnej skrine pohotovostného zdroja a skrine strednej sekcie duálny napájací systém.

◎ Krúžková skrinka modulu XGN15 V obsahuje:

(1) Vákuový istič
(2) Istič obvodu s hexafluoridom sírovým
(3) Mechanizmus a blokovanie
(4) Uzemňovací spínač

◎ Spôsob inštalácie

Predná pevná, bočná/bočná montáž pevná

◎ Hlavná štruktúra

(1) Zhora nadol, prístrojová miestnosť, autobusová miestnosť, záťažová (izolačná) rozvodňa, miestnosť ističov, kábel miestnosť.
(2) CT, PT, bleskozvod, uzemňovací spínač a reléové ochranné zariadenie je možné nakonfigurovať podľa užívateľa potreby.
(3) Istič a záťažový (izolačný) spínač môžu byť zablokované.

Popis operácie

1. Obsluha rukoväte: Postavte sa pred rozvádzač, podržte hornú časť rukoväte a zatlačte dopredu, druhú ruku držiacu koniec rukoväte na otáčanie.
2.Presvedčte sa, že dvierka skrine boli pred napájaním správne zatvorené alebo oddelené od uzemnenia.
3. Pred zapnutím a vypnutím je potrebné skontrolovať tlakomer spínača.

Zapnite

1. Skontrolujte, či sú dvierka skrinky zatvorené. Vložte rukoväť do horného prevádzkového otvoru a otočte ju proti smeru hodinových ručičiek 180°, kým nezačujete hlas oddeľovacej brzdy. Centrálny indikátor panelu je na svojom mieste; spodné dvere sú zatvorené a uzemňovací spínač je vypnutý.

2. Vložte ovládaciu rukoväť do spodného ovládacieho otvoru a otočte ju o 180° v smere hodinových ručičiek, kým nebudete počuť zatvorenie hlas; centrálny indikátor panelu je v polohe D; prepínač bude zapnutý a potom bude fungovať napájanie dokončené.

Vypnúť

1. Vypnutie: Vložte ovládaciu rukoväť do spodného prevádzkového otvoru a otočte ju o 180° proti smeru hodinových ručičiek, kým nebudete počuť a oddelenie hlasu brzdy (tlačidlo na priame použitie, ak je tam tlačidlo); stred panelu je v polohe , potom prepínač bude vypnutý.

2.Skontrolujte, či je živé zobrazenie vypnuté, aby ste sa uistili, že káblová miestnosť je elektricky neutrálna; vložte ovládací prvok rukoväť do horného ovládacieho otvoru a otáčaním v smere hodinových ručičiek o 180°, kým nezačujete hlas zatvárania; centrálny indikátor panel je na svojom mieste a spodné dvere sú odomknuté; uzemňovací spínač je zatvorený a potom prerušenie napájania prevádzka je dokončená.

Preprava a skladovanie

Keď je rozvodná skriňa upevnená na spodnej doske, je možné ju posúvať vysokozdvižným vozíkom. Keď nie je upevnený na dno doska, rozvodná skriňa by sa mala zdvíhať alebo prenášať ako celok, ale mala by sa prepravovať vertikálne čas a nemali by sa prevracať, aby nedošlo k poškodeniu komponentov v skrinke. Spínací prístroj (aj s vonkajším balenie) by nemali byť dlho skladované vonku.

Údržba

◇ Kruhová skrinka je za normálnych okolností bezúdržbová po dobu troch rokov.

◇ Jednopružinové a dvojpružinové ovládacie mechanizmy spínača záťaže sú bezúdržbové a vyžadujú akékoľvek mazanie.

◇ Ochranné zariadenie relé sa pred uvedením do prevádzky musí skontrolovať podľa požiadaviek výrobcu prevádzka.

◇ Cyklus údržby skrinky kruhovej siete je vo všeobecnosti raz ročne a špecifické opatrenia údržby sa vykoná takto:

(1) Utiahnite všetky elektrické spojenia (hlavná zbernica, spínače, káble, meracie prístroje) podľa pokynov požiadavky návodu na inštaláciu.
(2) Vysajte všetky komponenty (hlavný vypínač, pomocný vypínač, spúšťací mechanizmus, motor atď.) a veďte vzhľad inšpekcia.
(3) Vykonajte jednu operáciu zatvorenia/otvorenia všetkých spínačov vrátane uzemňovacieho spínača.
(4) Zapnite napájanie pomocného ovládania (nevysielajte signál diaľkového ovládania) pre elektrickú sekvenciu prevádzka.

Objednať tovar

Nasledujúce dokumenty a prílohy budú odovzdané so skriňou pri opustení rozvodnej skrine továreň:

◇ Kvalifikovaný certifikát produktu
◇ Návod na použitie produktu
◇ Konštrukčné údaje o produkte
◇ Príslušenstvo rozvodnej skrine:
◇ Každá montážna kombinácia je vybavená ovládacou rukoväťou spínača záťaže.

Používatelia by mali pri objednávaní produktov poskytnúť nasledujúce informácie:

◇ Schéma zapojenia hlavného okruhu a špeciálne technické požiadavky
◇ Plán inštalácie rozvádzača.
◇ Špecifikácie modelu komponentov rozvádzača a pomocná slučka, schematický diagram riadiacej slučky (ak potrebné)
◇ Iné špeciálne žiadosti o písomné informácie.
