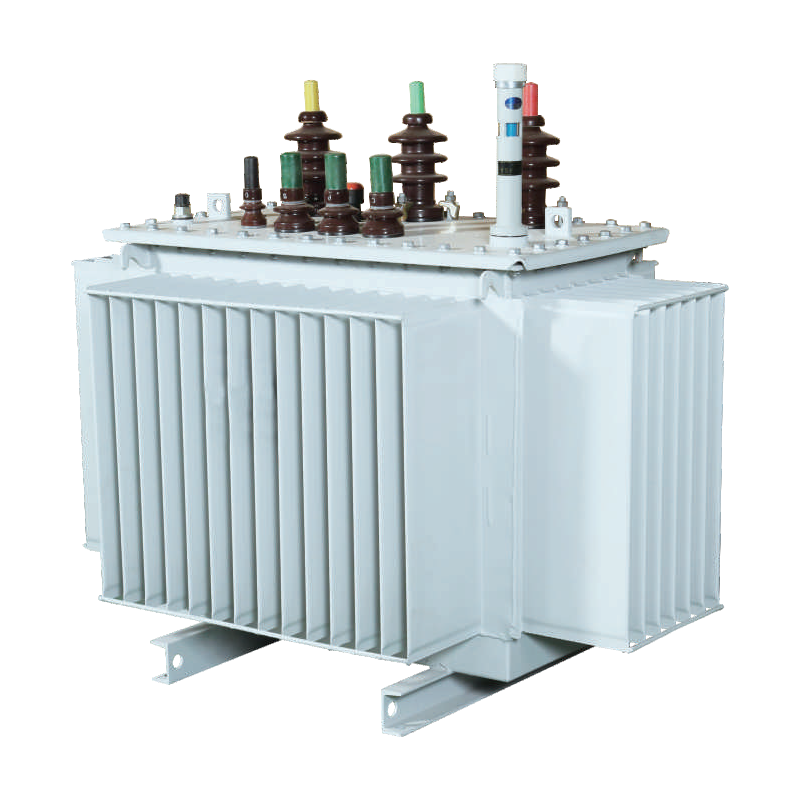

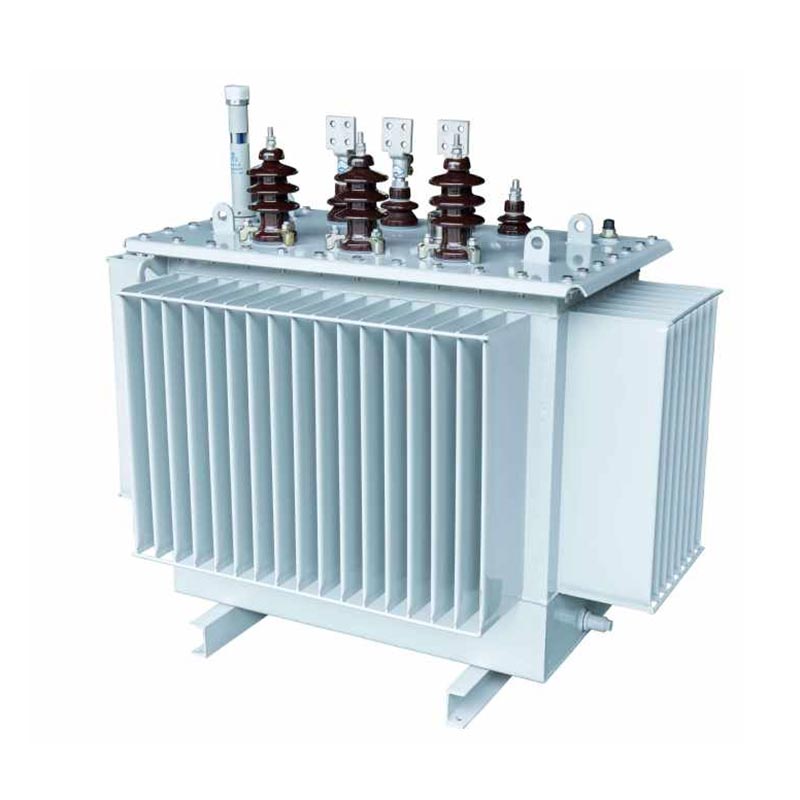

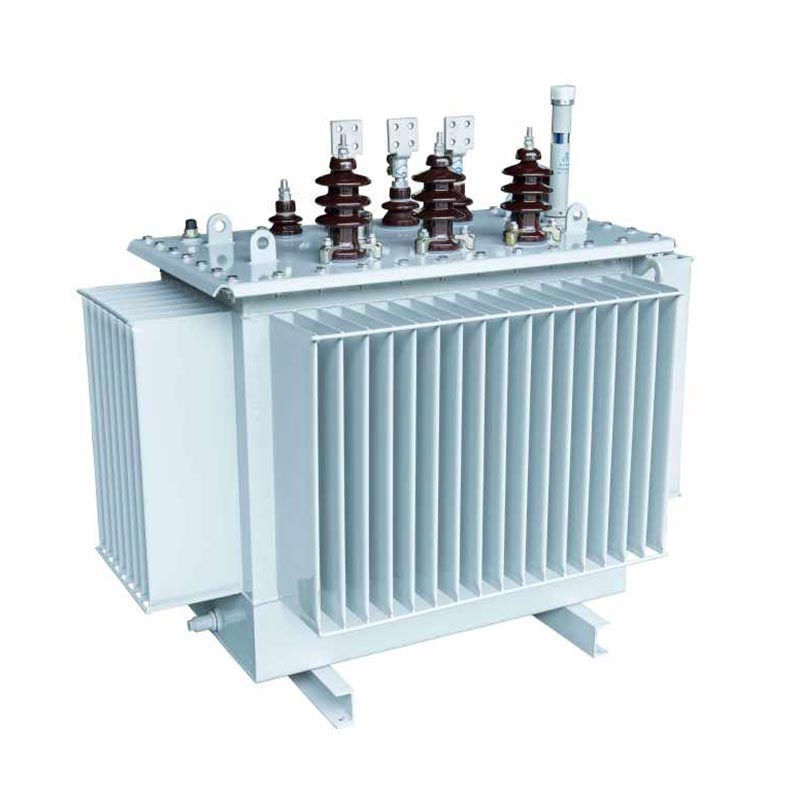

3-fázový Onan distribučný transformátor

Distribučný transformátor USUNE 3 Phase Onan (ONAN) je nezávisle vyvinutý a vyrobený spoločnosťou USUNE, spol. profesionálny výrobca integrujúci výskum a vývoj, výrobu a predaj. Je špeciálne navrhnutý pre výkon distribučné potreby moderných mestských a vidieckych oblastí a priemyselných a banských podnikov, riešenie problémov ako napr nízka účinnosť, vysoká spotreba energie a zlá stabilita tradičných transformátorov. Produkt je vyrobený v štandardizovanom závode USUNE, spoliehajúc sa na prísny systém kontroly kvality, aby sa zabezpečilo, že každý kus zariadenia spĺňa medzinárodné priemyselné štandardy a môže stabilne fungovať v rôznych náročných prevádzkových podmienkach.

3-fázový distribučný transformátor Onan využíva trojrozmerné vinuté jadro s rovnostranným trojuholníkom usporiadanie, eliminujúce vzduchové medzery v magnetickom obvode, čo vedie k tesnejšiemu a čo najkratšiemu vinutiu dĺžka trojfázového magnetického obvodu. Prierezová plocha stĺpca jadra je takmer kruhová, čím sa optimalizuje štruktúra magnetického obvodu, zníženie spotreby energie a prevádzkového hluku, dosiahnutie trojfázovej rovnováhy a zníženie tretích harmonických zložiek, čím sa položí základ pre efektívne a stabilné napájanie.

Tento produkt je vhodný pre modernizáciu mestskej a vidieckej elektrickej siete a scenáre priemyselných a banských podnikov a môžu byť perfektne zladené s modulárnymi a prefabrikovanými rozvodňami a poskytujú spoľahlivú podporu napájania. Ako a profesionálny dodávateľ energetických zariadení, USUNE má rozsiahle skúsenosti v oblasti výskumu, vývoja a výroby a môže poskytnúť riešenia na mieru podľa potrieb zákazníka.

Hlavné vlastnosti produktu

1. Jadro

3-fázový distribučný transformátor Onan používa vysokokvalitné plechy z kremíkovej ocele s orientovanou štruktúrou s vynikajúcou magnetická permeabilita a nízke straty; používa nemecký priečny rezací stroj GEORG so 45° rezaním švu, aby sa zabezpečilo presnosť jadra a zníženie magnetického úniku; plechy z kremíkovej ocele sú zložené do viacstupňového kruhu prierezy, optimalizácia magnetického obvodu, zníženie hluku a spotreby energie a zlepšenie energie efektívnosť.

2. Cievky

Vysokonapäťová cievka je valcová, zatiaľ čo nízkonapäťová cievka je valcová alebo fóliového typu, čo účinne zlepšuje odolnosť proti skratu a úderu blesku. Konštrukcia cievky je racionálna, s jednotným magnetickým obvodom distribúcia, zníženie lokálneho prehrievania, predĺženie životnosti a zabezpečenie stabilnej prevádzky.

3. Nádrž na olej

Vyrobené z vysokokvalitného presného oceľového plechu valcovaného za studena, vyrobeného s použitím nemeckej vlnitej olejovej nádrže GEORG výrobná linka zaisťujúca pevnosť konštrukcie a tesnenie. Povrch je pokrytý antikoróznym náterom, vhodné pre drsné prostredie, ako sú petrochemické závody, spĺňajúce požiadavky na ochranu životného prostredia. The vlnitá štruktúra kombinuje odvod tepla a prispôsobivosť olejovej tepelnej rozťažnosti a kontrakcii, pričom utesnený dizajn spomaľuje starnutie oleja a predlžuje životnosť transformátora.

4. Štruktúra izolácie

3-fázový distribučný transformátor Onan využíva izolačnú štruktúru triedy A s vynikajúcou izoláciou výkon, schopný odolať nárazom vysokého napätia. Vysokonapäťové a nízkonapäťové cievky sú usporiadané koncentricky a rozstup cievok využíva kartónový obal s malou olejovou medzerou na zlepšenie izolačného výkonu, zabrániť skratom a zaistiť bezpečnú a stabilnú prevádzku.

Model produktu

Distribučný transformátor USUNE 3 Phase Onan (ONAN) pokrýva tri napäťové úrovne: 10KV, 20KV a 36KV. rôzne potreby distribúcie energie. Môže byť prispôsobený podľa skutočného zaťaženia zákazníka, základných špecifikácií, a inštalačný scenár poskytujúci flexibilné riešenia.

Typ produktu

Ekonomické výhody a úspora energie

1. Náklady na elektrinu (RMB/rok) = [strata naprázdno (kW) + strata záťaže (kW) × (priemerná miera zaťaženia)²] × 365 (dni) × 24 (hodiny) × Cena za elektrinu
2. Emisie CO2 = [strata naprázdno (kW) + strata pri zaťažení (kW) × (priemerná miera zaťaženia)²] × 365 (dni) × 24 (hodiny) × emisie Faktor (kg-CO₂/kWh)

Straty pri chode naprázdno a pri zaťažení sú výrazne nižšie ako u tradičných transformátorov, čím sa výrazne znižujú náklady používateľov na elektrinu a emisie CO2. Ako výrobca zakorenený v Číne sa USUNE drží konceptu zelene vývoj, neustále optimalizuje dizajn produktov a podporuje trvalo udržateľný rozvoj energetiky.

Aplikačné scenáre

1. Mestská a vidiecka modernizácia elektrickej siete: Zlepšuje stabilitu a efektivitu elektrickej siete, rieši problémy nedostatočné napájanie a vysoká spotreba energie.

2. Priemyselné a banské podniky: Spĺňa dopyt po vysokovýkonnom, stabilnom napájacom zdroji, odoláva drsným podmienkam prostredia a zabezpečuje prevádzku výrobných zariadení.

3. Modulárne a prefabrikované rozvodne: Kompaktná konštrukcia, pohodlná inštalácia a údržba, zníženie pôdy plocha a náklady na výstavbu.

Technické parametre

Trojfázový olejový rozvodný transformátor série 10kV S11

Poznámka: Pre transformátory s menovitým výkonom 500 kVA a nižším je strata zaťaženia nad rampou v tabuľke uplatniteľné na Dyn11 skupina pripojenia a strata zaťaženia pod rampou sa vzťahuje na skupinu pripojenia Yyn0.

Trojfázový olovo ponorný distribučný transformátor série 10kV S13

Trojfázový olejový rozvodný transformátor série 10kV S14

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

1. Ste továreň alebo obchodná spoločnosť?

Továreň, môžeme zaručiť, že naša cena je primeraná a konkurencieschopná.

2. Kedy môžem mať cenu?

Zvyčajne citujeme do 24 hodín po obdržaní vašej otázky.

3. Môžeme vytlačiť naše logo a názov spoločnosti na produkty?

Áno, samozrejme, akceptujeme OEM.

4. Aká je dodacia lehota?

Dodacia lehota závisí od objednaných množstiev, zvyčajne do 15-20 dní po obdržaní platby.

5. Aký je váš proces kontroly kvality?

Všetky produkty budú skontrolované počnúc príslušenstvom a pred odchodom budú vykonané rutinnými testami naša továreň.

6. Ako vyriešiť problémy s kvalitou po predaji?

Urobte fotografie alebo video problémov s kvalitou a pošlite nám ich na kontrolu a potvrdenie a my urobíme a spokojné riešenie pre vás do 1-3 dní.

7. Aká je záručná doba?

12 mesiacov od dátumu odoslania.

8. Prečo si vybrať nás

● Špecializujeme sa na túto oblasť viac ako 14 rokov a máme skúsený tím výskumu a vývoja, ktorý sa zaoberá návrhom a vývojové práce pre každý projekt na základe špeciálnych požiadaviek zákazníka.
● Máme mimoriadne prísny postup kontroly kvality od komponentov až po hotové výrobky.
● Stabilné výrobné obdobie do 15-20 dní.
● Máme kompletný súbor testovacích správ pre produkty.
● Poskytnuté jednokrokové riešenie.
