Vďaka neustálej modernizácii mestských rozvodných sietí, novej výroby energie a priemyselných systémov napájania sa kompaktné, inteligentné a nízkoúdržbové vysokonapäťové rozvádzače stali nevyhnutným základným zariadením pre inžinierstvo distribúcie energie. TheKruhová hlavná jednotka s ističom, reprezentovaná vzduchom izolovanou kruhovou hlavnou jednotkou XGN15 série SF6, postupne nahradila tradičné objemné rozvádzače vďaka svojej malej ploche, stabilnému výkonu a silnej škálovateľnosti. Tento blog obsahuje produkty vyrobené spoločnosťouZhejiang Usune Electric Co., Ltd.ako jadro komplexne predstavuje vlastnosti produktu, kompletné technické parametre, vnútornú štruktúru, prevádzkové špecifikácie, scenáre aplikácií a podporné služby.

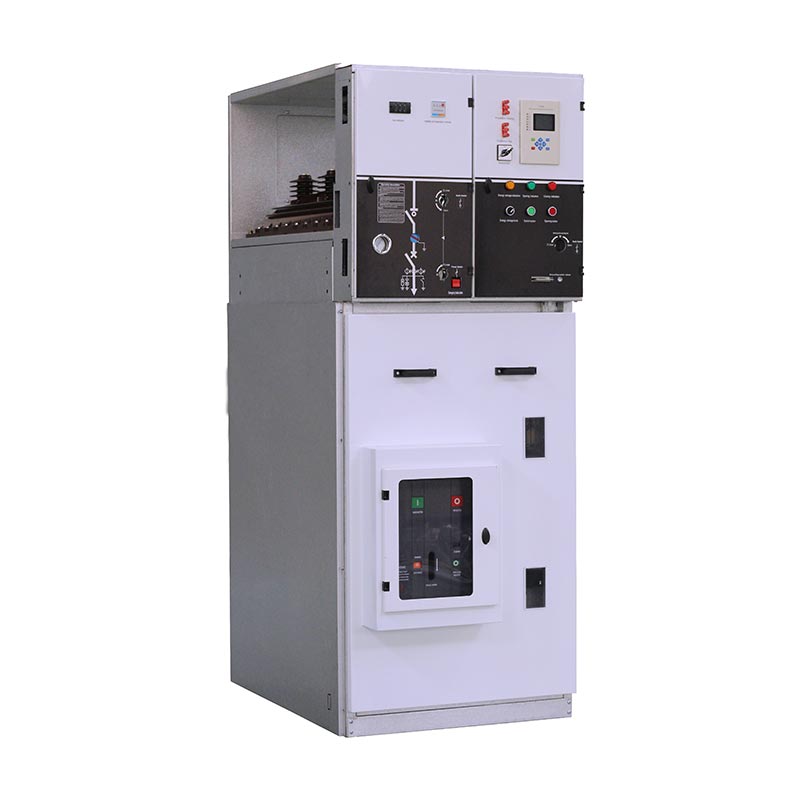

The Kruhová hlavná jednotka s ističomje kovovo uzavretý modulárny rozvádzač špeciálne vyvinutý pre 12kV až 36kV rozvody vysokého napätia. Prijatím pokročilého spínača záťaže SF6 hexafluoridu síry a technológie vzduchovej izolácie integruje funkcie prerušenia obvodu, ochrany, monitorovania a blokovania do jednej skrinky. Vyvinutý a vyrobený nezávisleZhejiang Usune Electric Co., Ltd., produkt radu XGN15 sa vyznačuje kompaktným usporiadaním, flexibilnou prevádzkou a spoľahlivým mechanickým blokovaním.
Na rozdiel od bežných rozvodných skríň je táto kruhová hlavná jednotka určená na automatizáciu distribúcie energie. Výrazne znižuje náročnosť výstavby na mieste a neskoršej údržby a je vhodný do rôznych úzkych inštalačných priestorov. S podporou kompletného R&D, výrobného a testovacieho systému spoločnosti je každý výrobný článok prísne v súlade s medzinárodnými normami, čím sa zabezpečuje dlhodobá stabilná prevádzka produktov v komplexných prostrediach distribúcie energie. Široko sa presadzuje pri obnove mestskej a vidieckej elektrickej siete, priemyselných a civilných dodávkach energie, novej energetike a iných oblastiach doma iv zahraničí.
Jednotka kruhovej rozvodne s ističomvyniká na trhu rozvádzačov vysokého napätia s viacerými silnými stránkami. V kombinácii s nezávislou technológiou výskumu a vývoja a optimalizovaným dizajnom sú jeho hlavné výhody zhrnuté takto:
•Diverzifikovaná konfigurácia hlavného spínača: Štandardne vybavená samostatne vyrobeným záťažovým spínačom SF6, ktorý má dlhú životnosť, stabilnú prevádzku a nízke náklady na údržbu. Používatelia si tiež môžu zvoliť inštaláciu vákuových ističov na zlepšenie vypínacej kapacity a úrovne bezpečnostnej ochrany, pričom sa prispôsobia rôznym požiadavkám na distribúciu energie.
•Duálna prevádzka a inteligentná modernizácia: Podpora manuálneho aj elektrického režimu prevádzky, aby vyhovovali rôznym prevádzkovým návykom na mieste. Môže byť spárovaný so zariadeniami FTU a RTU na realizáciu diaľkového ovládania, diaľkovej signalizácie, diaľkového merania a diaľkového nastavenia, pričom plne spĺňa „štyri vzdialené“ požiadavky automatizácie distribúcie a realizuje inteligentné riadenie siete.
•Pokročilá technológia monitorovania a ochrany: Vstavané vysoko presné senzory a ochranné relé, ktoré dokážu monitorovať prevádzkový stav zariadenia v reálnom čase, rýchlo reagovať na poruchy a účinne chrániť bezpečnosť systémov distribúcie energie a operátorov.
• Ľahká a rozšíriteľná konštrukcia: Prijíma optimalizovanú montážnu schému, ktorá je vhodná na prepravu, zdvíhanie a inštaláciu. Modulárny dizajn podporuje voľnú kombináciu a neskoršie rozšírenie kapacity, flexibilne sa vyrovnáva s meniacimi sa požiadavkami na výkon na trhu.
• Vysoká bezpečnosť a kompaktná veľkosť: Vzduchová izolačná štruktúra + spoľahlivé mechanické blokovacie zariadenie, ktoré účinne zabraňuje nesprávnej prevádzke. Malá veľkosť skrine šetrí podlahovú plochu, čo je preferované vybavenie pre rozvodne a rozvodne s obmedzeným priestorom.
Na zabezpečenie stabilnej a bezpečnej prevádzkyKruhová hlavná jednotka s ističom,zariadenie má jasné požiadavky na prevádzkové prostredie. Všetky produkty sú testované v súlade s nasledujúcimi normami:
1.Maximálna nadmorská výška: ≤1000 m
2. Rozsah teplôt okolia: -35 ℃ ~ 45 ℃, maximálny teplotný rozdiel nesmie presiahnuť 25 ℃
3. Norma vlhkosti: Priemerná denná relatívna vlhkosť ≤95 %; Priemerná mesačná relatívna vlhkosť ≤ 90 %
4.Seizmická odolnosť: Prispôsobte sa seizmickej intenzite 8 stupňov a menej
5. Požiadavky na miesto: Žiadne silné vibrácie, náraz, otvorený oheň, chemická korózia a nebezpečenstvo výbuchu
Pred inštaláciou skontrolujte prostredie na mieste, aby ste predĺžili životnosť zariadenia a predišli prevádzkovým poruchám.
V nasledujúcej tabuľke sú uvedené všetky štandardné technické parametre série XGN15Kruhová hlavná jednotka s ističom, pokrývajúci 12 kV, 24 kV a 36 kV tri hlavné napäťové úrovne, pre vašu referenciu pri obstarávaní a inžinierskom návrhu:
| S/N | Meno | Jednotka | 12 kV | 24 kV | 36 kV |
| 1 | Menovité napätie | kV | 12 | 24 | 36 |
| 2 | Menovitý prúd | A | 630 | 630 | 630 |
| 3 | Menovitý vypínací prúd uzavretej slučky | A | 630 | 630 | 630 |
| 4 | Dimenzovaný na vypínací prúd | A | 630 | 630 | 630 |
| 5 | Menovitý krátkodobý výdržný prúd | kA | 16 | 16 | 16 |
| 6 | Menovitý špičkový prúd | kA | 40 | 40 | 40 |
| 7 | Menovitý skratový zapínací prúd | kA | 40 | 40 | 40 |
| 8 | Menovité výdržné napätie napájacej frekvencie (fáza-fáza a fáza-zem) | kV | 28 | 50 | 70 |
| 9 | Odolné napätie menovitého výkonu (naprieč izolačnou vzdialenosťou) | kV | 32 | 60 | 80 |
| 10 | Menovité napätie odolnosti voči blesku (fáza-fáza a fáza-zem) | kV | 75 | 125 | 170 |
| 11 | Menovité napätie odolnosti voči blesku (cez izolačnú vzdialenosť) | kV | 85 | 145 | 195 |
| 12 | Menovitý prenosový prúd | A | 630 | 630 | 630 |
| 13 | Mechanická odolnosť | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrická výdrž | ops | E1 | E1 | E1 |
| 15 | Tlak plynu SF6 (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Ročná miera úniku | ≤ % | 0.5 | 0.5 | 0.5 |
| 17 | Stupeň ochrany krytu | / | IP3X | IP3X | IP3X |
TheKruhová hlavná jednotka s ističompodporuje viacero typov skríň a flexibilnú konfiguráciu komponentov. Rôzne korpusy skriniek majú zodpovedajúce štandardy veľkosti pre 12kV, 24kV a 36kV systémy, ako je uvedené v tabuľke nižšie:
| Nie | Typ rozvádzača | Voliteľná konfigurácia | 12kV Rozmery (Š×H×V, mm) | Rozmery 24 kV (Š×H×V, mm) | Rozmery 36 kV (Š×H×V, mm) |
| 1 | Panel prichádzajúcich/odchádzajúcich LBS | Spínač záťaže, uzemňovač, hlavná prípojnica | 375 × 1 000 × 1 635; 500 × 1 000 × 1 885 | 375 × 1 000 × 1 635; 600×1200×2000 | 750 × 1 400 × 2 250; 900×1600×2300 |
| 2 | Ochranný panel transformátora | Spínač záťaže, uzemňovač, poistka, hlavná prípojnica | 375 × 1 000 × 1 635; 500 × 1 000 × 1 885 | 375 × 1 000 × 1 635; 600×1200×2000 | 750 × 1 400 × 2 250; 900×1600×2300 |
| 3 | Merací panel | Transformátor, poistka, hlavná prípojnica | 500 × 1 000 × 1 635 | 750 × 1 000 × 1 635 | 750×1400×2250 |
| 4 | CB výstupný panel | Istič, Prúdový transformátor, Odpínač záťaže, Uzemňovač, Ochrana relé, Hlavná prípojnica | 500 × 1 000 × 1 635; 750 × 1 000 × 1 635 | 750 × 1 000 × 1 885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB odchádzajúci s panelom merania | Istič, Prúdový transformátor, Transformátor, Spínač záťaže, Uzemňovač, Ochrana relé, Hlavná prípojnica | 750 × 1 000 × 1 635 | 750 × 1 000 × 1 885 | 1000×1400×2250 |
6.1 Celková štruktúra kabinetu
Kabinet zKruhová hlavná jednotka s ističomje rozdelená na hornú a dolnú nezávislú jednotku s prehľadným delením a silnou bezpečnosťou:
1. Miestnosť s prípojnicou: Hlavná prípojnica sa nachádza v hornej časti skrine a prechádza celou skupinou rozvádzačov, aby sa realizoval prenos energie medzi skriňami.
2. Hlavná spínacia miestnosť: Vybavená záťažovým spínačom SF6 zapuzdreným v epoxidovej živici, s pozorovacím otvorom a voliteľným meračom hustoty plynu SF6.
3.Káblová miestnosť: Priestranný priestor pre káblové rozvody, ktorý je možné vybaviť bleskoistkou, prúdovým transformátorom a ďalším príslušenstvom. Spodná doska a dvierka skrinky sú odnímateľné pre jednoduchú inštaláciu káblov.
4.Operačný mechanizmus a nízkonapäťová kontrolná miestnosť: Vybavená mechanickým blokovaním, indikátorom polohy, pomocnými kontaktmi, vypínacou cievkou a ďalšími komponentmi, ktoré podporujú rôzne riadiace slučky a meracie prístroje.
Modulová kruhová hlavná jednotka XGN15 V sa skladá z vákuového ističa, ističa SF6, blokovacieho mechanizmu a uzemňovacieho spínača. Spôsoby inštalácie sú predné pevné a bočné pevné. Istič a spínač záťaže môžu byť zablokované, aby sa predišlo chybnej prevádzke.
6.2 Dva typy prevádzkových mechanizmov
•Typ K (dvojfunkčný jednopružinový mechanizmus): Spínač záťaže sa ovláda nezávisle pákou alebo motorom; uzemňovač je poháňaný tlačnou pružinou a ovládaný samostatnou pákou.
•Typ A (dvojfunkčný mechanizmus s dvojitou pružinou): Spínač záťaže využíva akumuláciu energie pružiny, spínanie podpornej páky, motora alebo tlačidla. Uzemňovač je ovládaný nezávislou pákou s pružinovým pohonom.
Všetky operácie vKruhová hlavná jednotka s ističomsa musí vykonať so zatvorenými dverami skrinky. Operátori musia dodržiavať štandardizovaný proces:
7.1 Prevádzka pri zapnutí
1.Skontrolujte, či sú dvierka skrinky úplne zatvorené, vložte ovládaciu rukoväť do horného otvoru a otočte o 180° proti smeru hodinových ručičiek, kým nezaznie zvuk oddeľovania brzdy a neodpojí sa uzemňovač.
2.Vložte rukoväť do spodného otvoru a otočte ju o 180° v smere hodinových ručičiek, kým nebudete počuť zvuk zatvárania. Indikátor je v pracovnej polohe a operácia zapnutia je dokončená.
7.2 Operácia vypnutia
1.Vložte rukoväť do spodného otvoru a otočte ju o 180° proti smeru hodinových ručičiek, aby ste prerušili napájanie; ak je vybavený tlačidlom, stlačte priamo spúšťacie tlačidlo.
2.Skontrolujte, či je živé zobrazenie úplne zhasnuté, aby ste sa uistili, že káblová miestnosť je bez napájania. Vložte rukoväť do horného otvoru a otočte ju o 180° v smere hodinových ručičiek, aby ste uzemňovač uzavreli. Dvere skrinky sú odomknuté a operácia vypnutia je dokončená.
Poznámka: Pred každým prepnutím skontrolujte tlakomer SF6, aby ste sa uistili, že zariadenie pracuje v normálnom rozsahu tlaku.
8.1 Preprava a skladovanie
•Keď je skriňa upevnená na spodnej doske, možno ju prepravovať vysokozdvižným vozíkom; v opačnom prípade použite integrované zdvíhanie. Zariadenie musí byť počas prepravy držané vo zvislej polohe a nesmie sa prevrátiť.
•Rozvádzač nesmie byť dlhší čas skladovaný vonku, aby sa predišlo vlhkosti, prachu a korózii.
8.2 Pravidlá údržby
1.Zariadenie je bezúdržbové do 3 rokov za normálnych prevádzkových podmienok a pružinový ovládací mechanizmus nepotrebuje mazanie.
2. Pravidelný cyklus údržby je 1 rok. Náplň údržby zahŕňa dotiahnutie všetkých elektrických konektorov, vysávanie a kontrolu vnútorných komponentov.
3. Pravidelne vykonávajte testy zatvárania a otvárania všetkých spínačov a uzemňovacích spínačov a testujte elektrickú slučku, aby ste zabezpečili flexibilnú prevádzku.
4.Pred uvedením do prevádzky skontrolujte a odlaďte ochranné zariadenia relé.
9.1 Priložené dokumenty a príslušenstvo
Každá sadaKruhová hlavná jednotka s ističomsa dodáva s kompletnými materiálmi: Certifikát produktu, návod na obsluhu, konštrukčné výkresy a jedna sada špeciálnej ovládacej rukoväte.
9.2 Povinné informácie o objednávke
Zákazníci musia pri zadávaní objednávok poskytnúť nasledujúce informácie: Schéma zapojenia hlavného okruhu, plán inštalácie rozvádzača, model komponentu, schéma pomocnej slučky a ďalšie špeciálne technické požiadavky, aby sa zabezpečilo presné prispôsobenie produktov.
Zhejiang Usune Electric Co., Ltd. bola založená v roku 2011 a nachádza sa v zóne hospodárskeho rozvoja Yueqing, známej elektrickej výrobnej základni v Číne. Spoločnosť má základné imanie 8 miliónov amerických dolárov, modernú výrobnú dielňu s rozlohou 4300 ㎡ a viac ako 100 odborných zamestnancov. Po rokoch vývoja vybudovala tri hlavné výrobné linky: výrobnú linku nízkonapäťových a strednonapäťových rozvádzačov, výrobnú linku vysokonapäťových ističov a výrobnú linku na vstrekovanie epoxidovej živice.
Spoločnosť integruje výskum a vývoj, výrobu a predaj s kompletnou produktovou maticou zahŕňajúcou vysokonapäťové a nízkonapäťové rozvádzače, transformátory, vzájomné tlmivky, vysokonapäťové ističe a spínacie príslušenstvo. Prešla certifikáciami ISO 9001, ISO 14001 a ISO 45001 a stala sa kvalifikovaným dodávateľom spoločností State Grid Corporation of China a China Railway Construction Corporation. S viac ako 14-ročnými skúsenosťami v odvetví má spoločnosť skúsený tím výskumu a vývoja a prísny systém kontroly kvality, ktorý podporuje prispôsobenie OEM. Konvenčný výrobný cyklus je kontrolovaný v priebehu 15-20 dní a všetky produkty sú vybavené kompletnými testovacími správami, ktoré zaručujú spoľahlivú kvalitu.
TheKruhová hlavná jednotka s ističombol aplikovaný v mnohých kľúčových projektoch doma aj v zahraničí, pričom nazbieral bohaté inžinierske skúsenosti:
•Projekty vypúšťania do kozmického priestoru
•Projekty chemických závodov a elektrární skupiny Huaneng
•Jadrové elektrárne, vodné elektrárne a strediská skladovania ropy
• Mestské obytné komunity, komerčné komplexy a scénické miesto podporujúce distribúciu energie
• 318 Národná diaľnica, železnice, tunely a iné projekty zásobovania energiou v doprave
Stabilný výkon produktu a premyslený popredajný servis získali jednomyseľnú chválu od inžinierskych dodávateľov a koncových používateľov.
Q1: Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme profesionálna priama továreň. VšetkyKruhová hlavná jednotka s ističoma iné elektrické výrobky sú vyrábané nezávisle, s konkurenčnými priamymi výrobnými cenami.
Q2: Ako dlho môžem získať cenovú ponuku po odoslaní dopytu?
Odpoveď: Náš predajný tím poskytne formálnu cenovú ponuku do 24 hodín po obdržaní vašej podrobnej požiadavky.
Q3: Môžeme prispôsobiť logo a vzhľad produktov?
Odpoveď: Áno, podporujeme služby OEM a ODM a podľa potreby môžeme na skrinku vytlačiť logá zákazníkov a informácie o spoločnosti.
Q4: Aký je štandardný dodací čas výroby?
Odpoveď: Dodacia lehota je určená množstvom objednávky. Za normálnych okolností môže byť tovar doručený do 15-20 dní po prijatí zálohy.
Q5: Aký je váš proces kontroly kvality?
Odpoveď: Implementujeme úplnú kontrolu procesu od surovín, príslušenstva až po hotové výrobky. Všetky zariadenia budú pred dodaním podrobené rutinným továrenským testom s viacerými testovacími správami.
Q6: Ako vyriešiť problémy s kvalitou produktu po predaji?
Odpoveď: Ak sa vyskytne akýkoľvek problém s kvalitou, pošlite nám fotografie alebo videá. Náš technický tím navrhne cielené riešenie do 1-3 dní.
Q7: Aká je záručná doba produktu?
Odpoveď: Poskytujeme 12-mesačný záručný servis od dátumu dodania.
Q8: Prečo si nás vybrať ako svojho dodávateľa?
Odpoveď: Máme viac ako 14 rokov profesionálnych skúseností, silné možnosti výskumu a vývoja a prispôsobenia, prísnu kontrolu kvality, stabilný cyklus dodávok a kompletné testovacie správy, ktoré poskytujú riešenia na distribúciu energie na jednom mieste.
Ako základné vybavenie pre napájanie modernej kruhovej siete vysokého napätia,Kruhová hlavná jednotka s ističomintegruje kompaktnú štruktúru, inteligentnú funkciu, nízku údržbu a vysokú bezpečnosť, ktorá sa dokonale prispôsobuje trendu rozvoja mestskej inteligentnej siete, novej výroby energie a priemyselnej distribúcie energie. Podporované silnou silou výskumu a vývoja, štandardizovanými výrobnými linkami a dokonalým systémom kontroly kvality,Zhejiang Usune Electric Co., Ltd.poskytuje vysokokvalitné, prispôsobiteľné kruhové hlavné jednotky a kompletnú sadu podporných služieb pre globálnych zákazníkov.
Či už sa zaoberáte energetickými kontraktmi, veľkoobchodom s elektrickými zariadeniami, výstavbou nových energetických projektov alebo renováciou mestskej siete, naše produkty dokážu splniť vaše rôznorodé obstarávacie a inžinierske potreby. Ak sa chcete dozvedieť viac o parametroch produktu, prispôsobených schémach, cenovej ponuke a podrobnostiach o spolupráci na projekte, neváhajtekontaktujte nás. Náš profesionálny medzinárodný predajný a technický tím vám odpovie včas, poskytne bezplatnú vzorovú podporu a profesionálne technické poradenstvo a tešíme sa na nadviazanie dlhodobých obojstranne výhodných vzťahov spolupráce s partnermi po celom svete.
