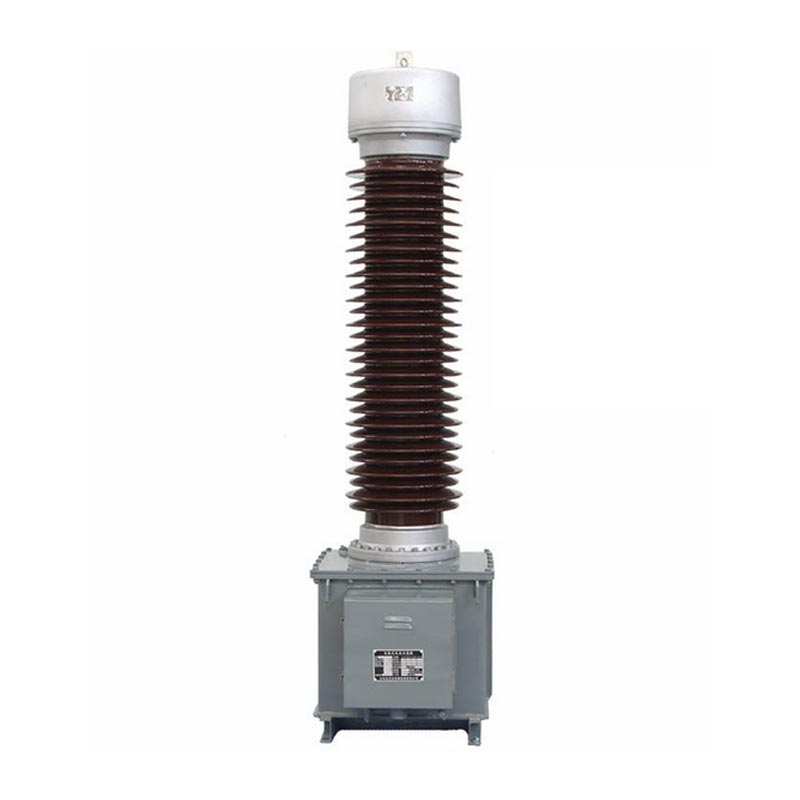

Transformátor vonkajšieho prúdu

Kapacitný vonkajší prúdový transformátor LB6-110kV je základným vysokonapäťovým podporným zariadením od Zhejiang Yousen Elektrické. Je špeciálne navrhnutý pre zložité vonkajšie prevádzkové podmienky a obsahuje plne utesnený olejový papier izolačná konštrukcia ponorená do oleja, menovité prevádzkové napätie 110 kV, maximálne prevádzkové napätie 126 kV a je kompatibilné s 50 Hz/60 Hz striedavými sieťami, spĺňajúce prevádzkové požiadavky neefektívne uzemneného neutrálneho bodu systémov.

Tento produkt integruje meracie a ochranné funkcie, vybavený meracími vinutiami triedy 0,2 a 0,5 triedy a ochranné vinutia 5P/10P. Podporuje duálne transformačné pomery pre sériové a paralelné prepínanie pripojenia, s primárnym prúdovým pokrytím 2×50A–2×1000A a sekundárnym výstupom 1A/5A. Využitie precíznej výroby procesy v renomovanej továrni, produkt sa môže pochváliť vynikajúcou prispôsobivosťou k životnému prostrediu: štandardný model je vhodný do nadmorských výšok pod 1000 m, zatiaľ čo vysokohorský model GYW môže stabilne fungovať vo výške 4000 m. Je široko používané v mestských a vidieckych rozvodniach, priemyselných a banských zdrojoch energie a nových scenároch výroby energie.

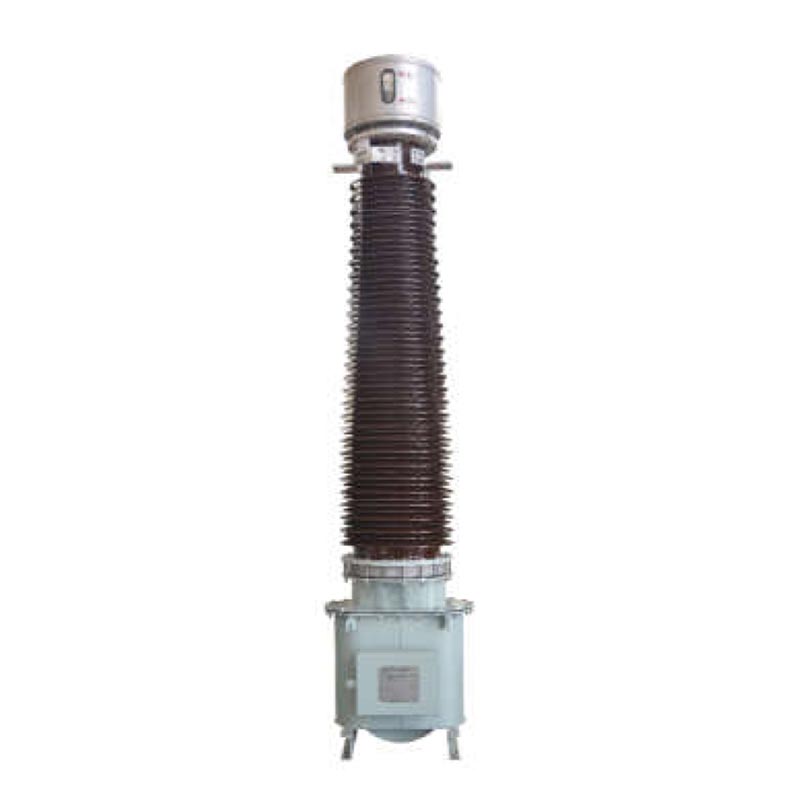

LB6-110kV Kapacitný prúdový transformátor

Vysvetlenie modelu a podmienky používania

1. Vysvetlenie parametrov modelu

Kompletné číslo modelu pre transformátor vonkajšieho prúdu je LB6-110kV P/P/P/0,5ab/c, rozdelené do troch jadier definície:
- Základný model: L označuje prúdový transformátor, B označuje úroveň ochrany, 6 označuje sériové číslo dizajnu, 110 označuje úroveň menovitého napätia a W2 predstavuje sekundárnu konfiguráciu proti znečisteniu.
- Presná kombinácia: Zabudované štyri sady sekundárnych vinutí vrátane jedného meracieho vinutia triedy 0,5 a tri ochranné vinutia triedy P, podporujúce rôzne presné kombinácie na prispôsobenie sa rôznym dávkovaniam a požiadavky na presnosť ochrany.
- Prúdový pomer: Označené 2*a/c, podporujúce prepínanie duálneho pomeru. Pomer je klimatizácia, keď je horný konzervátor oleja externý konektor je zapojený do série a 2*a/c pri paralelnom zapojení. Zapojenie na mieste umožňuje jednoduché prepínanie.

2. Štandardné prevádzkové podmienky

- Teplota okolia: Maximálne +40 ℃, Minimálne -25 ℃, Denné priemerné maximum +30 ℃; Ultranízke teplotné podmienky môžu byť prispôsobené a dohodnuté.
- Nadmorská výška inštalácie: Štandardný typ ≤1000 m; LB6-110 GYW typ vysokej nadmorskej výšky ≤4000 m.

Štrukturálne vlastnosti produktu

1. Štruktúra vinutia a izolácie

Primárne vinutie má štruktúru v tvare U. Špecifikácie 2 × 400 A a nižšie používajú plochú meď izolovanú papierom drôt, zatiaľ čo špecifikácie 2×500A–2×1000A používajú dvojlaločné polkruhové hliníkové rúrky. Jadro využíva a kapacitný proces izolácie olej-papier, s vysokonapäťovým káblovým papierom obaľujúcim hlavnú izoláciu. Viaceré vrstvy tienenia kondenzátora vytvárajú rovnomerné elektrické pole, pričom vnútorná vrstva je napojená na vysoké napätie a vonkajšia vrstva uzemnená, čo výrazne zlepšuje bezpečnosť izolácie. Primárne vinutie je rozdelené na dve časti s štyri svorky, pripojenie k hornej olejovej nádrži pre jednoduché prepínanie pomeru.

2. Zapečatený dizajn ochrany

Na vrchnej strane je nainštalovaný kovový expandér, ktorý automaticky kompenzuje zmeny v objeme izolačného oleja spôsobené teplotné výkyvy, izoluje vzduch a zabraňuje starnutiu oleja v dôsledku vlhkosti, čím predlžuje životnosť zariadenia. Expandér má zabudované okno na sledovanie hladiny oleja na monitorovanie hladiny oleja v reálnom čase. Všetko sekundárne svorky a svorky primárneho tienenia sú centrálne spojené s rozvodnou skriňou olejovej nádrže, čím sa zabezpečí štandardizované zapojenie a silné schopnosti proti rušeniu.

3. Štruktúra bezpečnej inštalácie

Olejová nádrž je zvarená z vysokokvalitných oceľových plátov, s predvŕtanými zdvíhacími otvormi v spodnej časti pre stabilnú celkové pozdvihnutie. Spojovacia skrinka a olejová nádrž sú vybavené špeciálnymi uzemňovacími skrutkami, aby bola zaistená spoľahlivosť uzemnenie sekundárneho vinutia a celej jednotky. Produkt má dizajn so zníženou polaritou; keď primárny prúd P1 vstupuje a P2 vystupuje, sekundárny prúd je vyvedený cez S1/S2/S3, v súlade s priemyselným štandardom zapojenia logiku a uľahčenie uvedenia do prevádzky na mieste.

Základné technické parametre

1. Základné elektrické parametre

- Menovité prevádzkové napätie: 110 kV; Maximálne prevádzkové napätie: 126kV
- Menovitá frekvencia: 50/60Hz; Polarita: Subtraktívna polarita
- Menovitý primárny prúd: 2×50A～2×1000A (k dispozícii je viacero špecifikácií)
- Menovitý sekundárny prúd: 1A, 5A
- Sekundárny výstupný výkon: 15VA～50VA (adaptívny pomer k transformátoru)

2. Normy presnosti chýb

- Trieda merania (0,2/0,5): Chyba prúdu ±0,2%～±1,5%, fázový rozdiel 10′～90′, spĺňa vysoko presnú energiu požiadavky na meranie.
- Trieda ochrany (5P/10P): prúdová chyba triedy 5P ≤±1%, zložená chyba ≤5%; zložená chyba triedy 10P ≤ 10 %, spoľahlivá ochranná funkcia v prípade poruchy systému.

3. Odolné napätie a parametre izolácie

- Výdržné napätie výkonovej frekvencie: 185 kV/1 min pre primárny a sekundárny okruh a uzemnenie; 3 kV/1 min sekundárne obvody a uzemnenie; 5kV/1min pre primárne tienenie voči zemi. Suchá skúška vonkajšej izolácie: 230 kV; mokré test: 185kV.
- Odolné napätie blesku: Vnútorná izolácia 450 kV; GYW2 výškový typ proti znečisteniu až 560 kV.
- Povrchová vzdialenosť: Štandardný typ ≥16 mm/kV; typ proti znečisteniu do ≥31 mm/kV, vhodný do drsného prostredia ako sú pobrežné oblasti, priemyselné znečistenie a vysoké nadmorské výšky.

4. Parametre stability skratu

Zariadenie vykazuje vynikajúcu tepelnú a dynamickú stabilitu. Pre špecifikácie 300-600A, prúd krátkodobej tepelnej stability môže dosiahnuť 31,5-45 kA a prúd dynamickej stability môže dosiahnuť 80-115 kA, schopné odolať okamžitým skratovým prúdovým rázom a zabrániť poškodeniu zariadenia.

Prípad aplikácie v reálnom svete

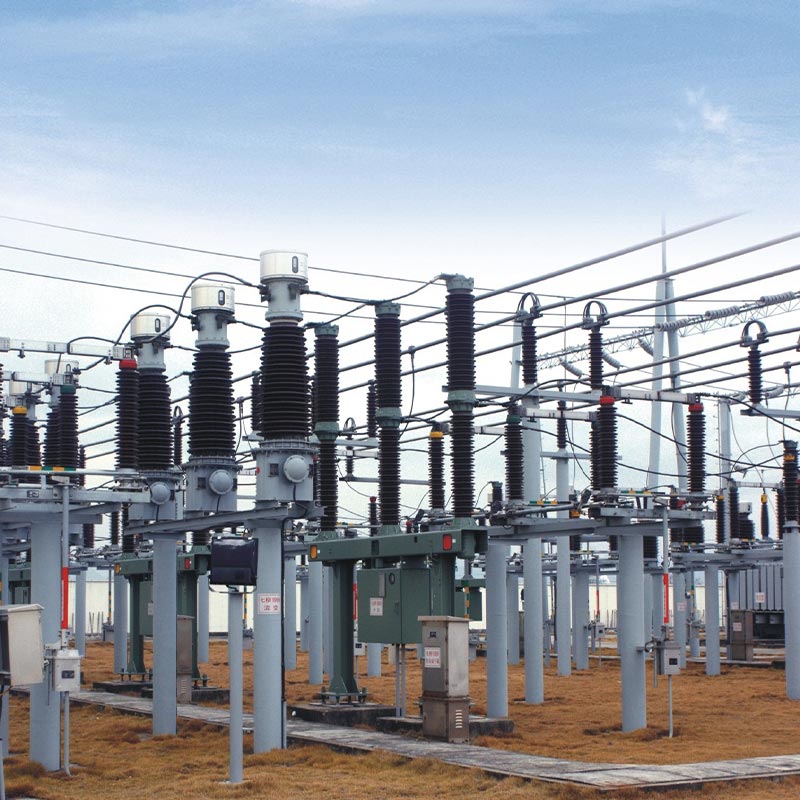

Transformátor vonkajšieho prúdu Usune LB6-110kV bol úspešne aplikovaný na modernizáciu rozvodne elektrickej siete 110kV projekt vo východnej Číne, výmena zastaraných zariadení a vyriešenie problémov, ako je nízka presnosť, zlé počasie odolnosť a častá údržba.

Projekt sa nachádza v prímestskom priemyselnom parku, v oblasti charakterizovanej celoročnou vlhkosťou a miernou vlhkosťou priemyselné znečistenie, ktoré dodáva energiu viacerým výrobným spoločnostiam. Projekt vybral LB6-110kV GYW vysokohorský model proti znečisteniu (kombinácia presnosti 2×300/5A, 5P30/5P30/0,5S/0,2S). Po viac ako dvoch rokoch stabilnej prevádzky, vysoko presné vinutia 0,2S/0,5S zaisťujú presné meranie pre priemyselných používateľov, pričom viacnásobné ochranné vinutia umožňujú rýchlu reakciu na kolísanie siete a menšie skratové poruchy nulové chybné vypnutie a nulové zlyhanie vypnutia. Plne utesnená štruktúra účinne odoláva vlhkosti a nečistotám korózii, bez úniku oleja alebo problémov so starnutím izolácie, čím sa znižuje následná pracovná záťaž na údržbu o viac ako 60%, čo plne overuje stabilitu a spoľahlivosť produktu v náročných prevádzkových podmienkach.

LB 6 - 110 kV vzhľad a montážne rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Q1: Ako prepínať medzi pomermi dvojitého prúdu na mieste?

Nie je potrebná žiadna demontáž zariadenia. Iba konfigurácia zapojenia vonkajších konektorov na hornom oleji konzervátor potrebuje úpravu. Sériové pripojenie primárnych vinutí je základný pomer a/c; paralelné pripojenie výsledkom je dvojnásobný pomer primárneho prúdu 2*a/c. Zariadenie sa štandardne dodáva paralelne; jednoducho nasledujte schému zapojenia pre rýchle spínanie bez ovplyvnenia izolácie alebo životnosti zariadenia.

Otázka 2: Ktoré scenáre sú vhodné pre rôzne modely izolácie a ochrany pred znečistením?

Štandardný typ (≥16 mm/kV) je vhodný pre rovinaté oblasti s dobrým prostredím pod 1000 m; Typ W proti znečisteniu (≥20 mm/kV) je vhodný pre mestské a všeobecné scenáre priemyselného znečistenia; Vysokohorský typ proti znečisteniu GYW (≥25 mm/kV) je vhodný pre oblasti s vysokou nadmorskou výškou pod 4000 m; Vylepšený typ GYW2 (≥31 mm/kV) je navrhnutý pre extrém podmienky, ako je pobrežná soľná hmla, silné priemyselné znečistenie a ultravysoké nadmorské výšky, ponúkajú silnejšie izolačný výkon proti starnutiu.

Otázka 3: Aké sú hlavné aspekty údržby transformátora vonkajšieho prúdu?

Po prvé, sekundárna prevádzka s otvoreným okruhom je prísne zakázaná, aby sa predišlo rizikám indukcie vysokého napätia. Po druhé, utesnená konštrukcia sa nesmie svojvoľne rozoberať; za normálnych okolností je možná bezúdržbová prevádzka podmienky. Po tretie, dielektrické straty a izolačný odpor by sa mali testovať ročne a údaje musia byť v podstate v súlade s továrenskými hodnotami. Po štvrté, hladiny oleja by sa mali kontrolovať sezónne a kvalifikovane transformátorový olej by sa mal pridať okamžite, keď je hladina oleja nízka.

Výhody produktu a zhrnutie

Transformátor vonkajšieho prúdu 110kV/126kV série Usune LB6 so štandardizovaným dizajnom, stabilným výkonom a silná environmentálna adaptabilita, rieši bolestivé body tradičného vybavenia, ako je náchylnosť na vlhkosť, ľahké starnutie oleja a slabé schopnosti proti znečisteniu. Flexibilné kombinácie pomeru a presnosti môžu spĺňať diferencované potreby merania elektrickej siete, ochrany relé a monitorovania priemyselnej energie. Ako vysokokvalitné vysokonapäťové zariadenia vyrobené v renomovanej čínskej továrni poskytujú vysoko spoľahlivé, nákladovo efektívne a nízkoúdržbové riešenia pre globálne energetické projekty, vďaka čomu je dôveryhodným dodávateľom pre energetické spoločnosti a spoločnosti inžinierskych dodávateľov.
