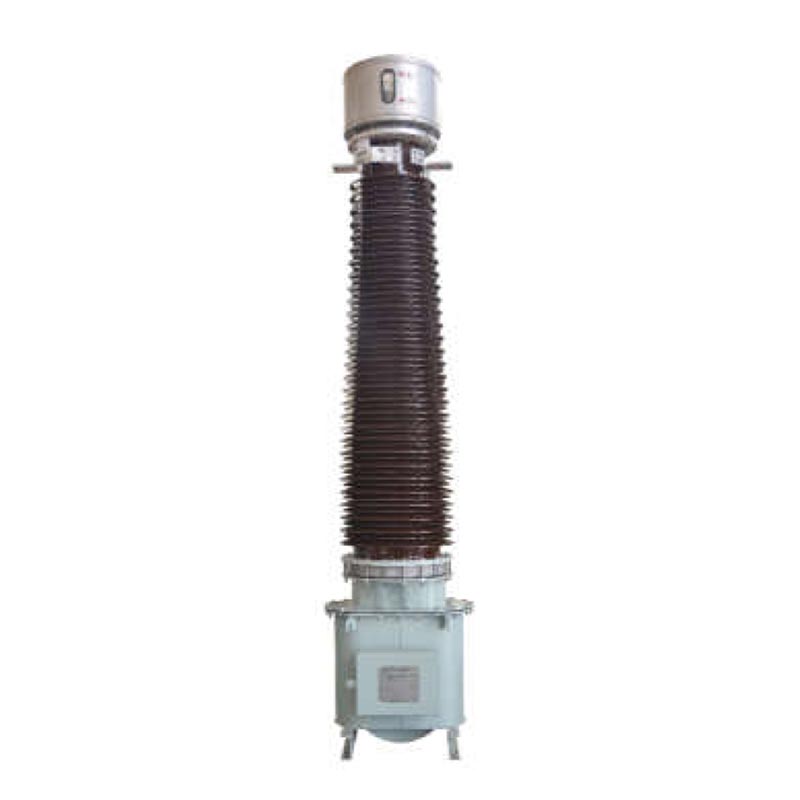

Transformátor prúdu 110 kV

Prúdový transformátor Usune LB6-110 kV je vonkajšie vysoko presné zariadenie na snímanie prúdu prispôsobené pre stredno- a vysokonapäťové napájanie. mriežky. Prijíma modulárnu štruktúru a viacskupinový dizajn sekundárneho vinutia. Spôsob zapojenia je možné upraviť pomocou vonkajšie spojovacie dosky v hornom konzervátore oleja, umožňujúce flexibilné prepínanie medzi dvojitými prúdovými pomermi potreby detekcie prúdu a ochrany pri rôznych prevádzkových podmienkach.

Tento produkt je v súlade s národnou normou GB/T20840.2-2014 a medzinárodnými elektrotechnickými normami IEC. to zahŕňa štandardné, vysokohorské modely a modely odolné voči znečisteniu, ktoré ponúkajú vynikajúce meranie a ochranu presnosť. Vhodné do bežných aj drsných vonkajších podmienok, ide o bežné podporné vybavenie domáce 110kV prenosové a distribučné systémy.

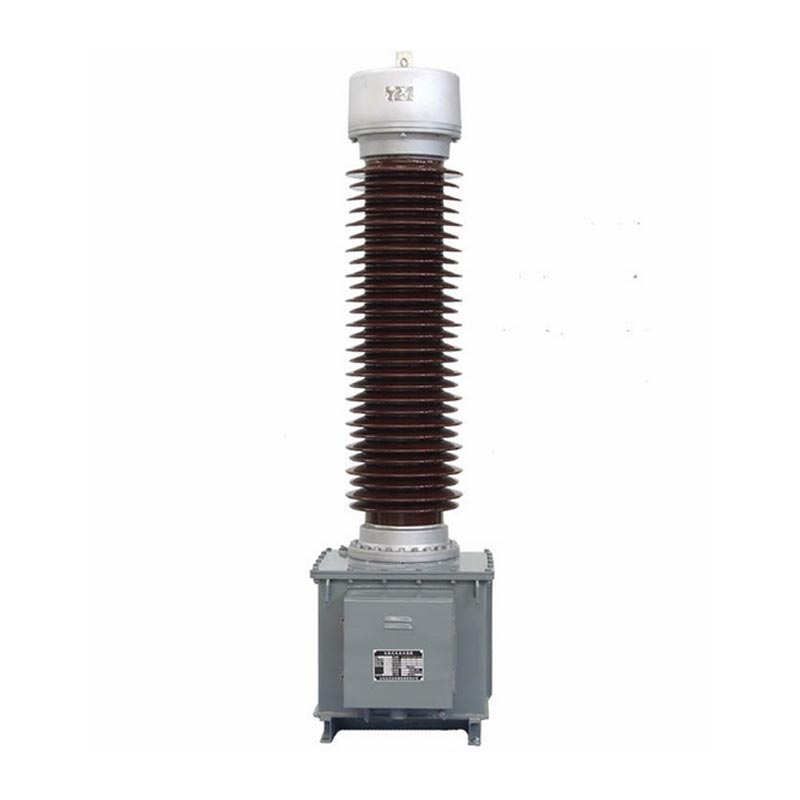

LB6-110kV Kapacitný prúdový transformátor

Vysvetlenie modelu a použiteľné prevádzkové podmienky

1. Význam kódu modelu

Kompletný model produktu je LB6-110kV (kombinácia presnosti + prúdový pomer), s jasnými a štandardizovanými segmentmi vysvetlenia:
- Základný model: L pre prúdový transformátor, B pre s úrovňou ochrany, 6 pre sériové číslo dizajnu, 110 pre menovité napätie 110kV, W2 pre sekundárne protiznečisťujúce prevedenie
- Kombinácia triedy presnosti: Podporuje viaceré kombinácie vinutia, ako napríklad P/P/P/0,5 a P/P/0,2, vrátane 0,2/0,5 vinutia na meranie hladiny a vinutia na ochranu hladiny 5P / 10P, vyvažujúce vysoko presné meranie a spoľahlivá porucha ochranu.
- Špecifikácia pomeru prúdu: Označené ako 2*a/c, podporuje prepínanie duálneho pomeru prúdu, sériové pripojenie je a/c, paralelné pripojenie je 2*a/c, primárny prúd pokrýva 2×50A~2×1000A, sekundárny prúd je 1A/5A celá špecifikácia

2. Platné prevádzkové podmienky

- Teplota okolia: Vhodné pre prevádzkové podmienky od -25 ℃ do +40 ℃, s dennou maximálnou teplotou +30 ℃. Požiadavky na extrémne nízke teploty je možné prispôsobiť a dohodnúť.
- Nadmorská výška: Štandardný model vhodný pre nadmorské výšky ≤1000 m; Výškový model GYW vhodný do nadmorských výšok ≤4000m.
- Prispôsobivosť k životnému prostrediu: Vzdialenosť dotvarovania je voliteľná od 16 mm/KV do 31 mm/KV, vhodná pre rôzne scenáre vrátane konvenčných, pobrežných antikoróznych aplikácií a vysokohorských aplikácií proti znečisteniu.

Hlavné štrukturálne vlastnosti

1. Optimalizovaný izolačný systém

Využíva kapacitnú technológiu izolácie olej-papier s vysokonapäťovým káblovým papierom obaľujúcim jadro primárneho vinutia. Vyznačuje sa viacvrstvovou tieniacou vrstvou kondenzátora, pričom vnútorná vrstva je pripojená k vysokému napätiu a vonkajšia vrstva uzemnená, výsledkom čoho je rovnomerné rozloženie elektrického poľa a výrazne zlepšená bezpečnosť izolácie marža.

2. Spoľahlivá štruktúra vinutia

Primárne vinutie má štruktúru v tvare U. Modely 2 × 400 A a nižšie používajú plochý medený drôt obalený papierom modely 2×500A~2×1000A používajú dvojité polkruhové hliníkové rúrky, ktoré poskytujú silnú prúdovú kapacitu. The vinutie je rozdelené do dvoch sekcií so štyrmi svorkami, čo umožňuje flexibilné prepínanie medzi duálnymi prúdovými pomermi.

3.Plne utesnený dizajn ochrany

V hornej časti je nainštalovaná kovová expanzná nádrž, ktorá automaticky kompenzuje expanziu a kontrakciu objem transformátorového oleja spôsobený zmenami teploty, izoluje ho od vnútorného a vonkajšieho vzduchu, zabraňuje starnutie vlhkosti a oleja a predĺženie životnosti zariadenia.

4. Pohodlná inštalácia a údržba

Predvŕtané zdvíhacie otvory v spodnej časti nádrže uľahčujú zdvíhanie zariadenia; zaisťujú viaceré uzemňovacie skrutky spoľahlivé uzemnenie zariadenia a sekundárnych vinutí; rozvodná skrinka je vybavená špeciálnymi svorkami pre štandardizované a bezpečné vedenie.

Základné technické parametre

1. Hodnotené parametre

Menovité prevádzkové napätie 110kV, maximálne prevádzkové napätie 126kV, menovitá frekvencia 50Hz, polarita je subtraktívne.

2. Izolácia Odolná úroveň napätia

Vnútorná izolácia primárna k sekundáru a zemi 185kV/1min, sekundárna k zemi 3kV/1min; vonkajšia izolácia suché skúšobné napätie 230kV, mokré skúšobné napätie 185kV, vysokohorský protiznečistený bleskový impulz výdržné napätie vrchol dosahuje 560 kV.

3. Presnosť Výkon

Chyba merania stupňa 0,2/0,5, minimálny fázový rozdiel, splnenie požiadaviek na vysoko presné meranie; nízky kompozit chyba pre úroveň ochrany 5P/10P, čo umožňuje rýchlu reakciu na poruchové prúdy siete.

4. Odolnosť voči skratu

Prúd tepelnej stability 5,3 KA ~ 45 KA, prúd dynamickej stability 13 KA ~ 115 KA, schopný odolať sieti skratové nárazy a vykazujú silnú prevádzkovú stabilitu.

Skutočné prípady inžinierskych aplikácií:

Prípad: Projekt modernizácie mestskej rozvodne Zhejiang 110 kV

V roku 2024 zahŕňal projekt modernizácie prímestskej rozvodne 110 kV Zhejiang Jiaxing hromadný nákup 32 Usune Prúdové transformátory LB6-110kV-2×300/5 (5P30/5P30/0,5). Nachádza sa v priemyselnom zoskupení s veľkým zaťažením kolísania, projekt vyžadoval extrémne vysokú presnosť merania a citlivosť ochrany. Po uvedení do prevádzky, zariadenie dokáže presne zbierať aktuálne údaje zbernice, čo umožňuje monitorovanie záťaže v reálnom čase a rýchle spustenie poruchy. Ročné prevádzkové údaje ukazujú, že chyba merania je hlboko pod národným štandardným limitom a ochranou akcie sú presné a spoľahlivé, úplne riešia nepresnosti merania starších zariadení.

Špecifikácie inštalácie, prevádzky a údržby

1.Predmontážna kontrola

Pred montážou je potrebná vizuálna kontrola, aby sa odstránili závady ako poškodené porcelánové púzdra, olej netesnosti a nezhodné parametre na typovom štítku; overte, či hladina oleja v expandéri zodpovedá teplote okolia a ak je hladina oleja nízka, pridajte kvalifikovaný transformátorový olej (elektrická pevnosť ≥45 kV).

2. Požiadavky na inštaláciu

Zariadenie sa musí prepravovať a zdvíhať vertikálne počas celého procesu s prepravným uhlom sklonu ≤15°. Zdvíhanie je povolené len cez spodné zdvíhacie otvory; namáhanie porcelánových púzdier a oleja konzervátor je prísne zakázaný. Maximálna horizontálna ťahová sila na primárnej svorke P1 je ≤2000N a pri P2 je ≤3000N; teleso zariadenia a tieniaca vrstva musia byť spoľahlivo uzemnené, aby bola zaistená prevádzková bezpečnosť.

3.Pravidlá prevádzky a údržby

Počas prevádzky nesmie byť sekundárne vinutie otvorené, aby sa predišlo riziku vysokého napätia a poškodeniu zariadenia. Plne utesnená konštrukcia nevyžaduje za normálnych prevádzkových podmienok žiadnu údržbu. Skontrolujte čistotu porcelánové puzdro a hladina oleja štvrťročne. Ak je tesnenie poškodené alebo izolácia je vlhká, vráťte jednotku späť továreň na vákuové sušenie a okamžitú výmenu oleja.

4. Požiadavky na skladovanie

Prúdový transformátor 110 kV sa musí skladovať v suchom, dobre vetranom prostredí, bez priameho slnečného žiarenia a dažďa. Spodná časť olejová nádrž by mala byť aspoň 50 mm nad zemou a skladovacia teplota by mala byť aspoň -30 ℃. Po jeden rok skladovania by sa mal pravidelne testovať izolačný odpor a koeficient dielektrickej straty. Ak farba sa po dlhšom skladovaní odlupuje, prelakovanie by sa malo vykonať okamžite.

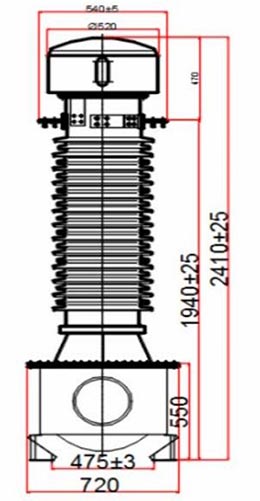

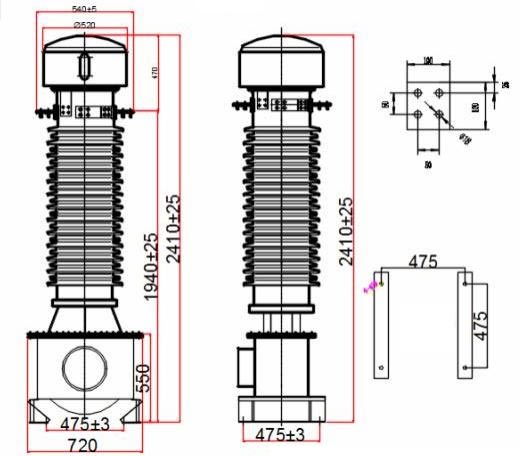

LB 6 - 110 kV vzhľad a montážne rozmery

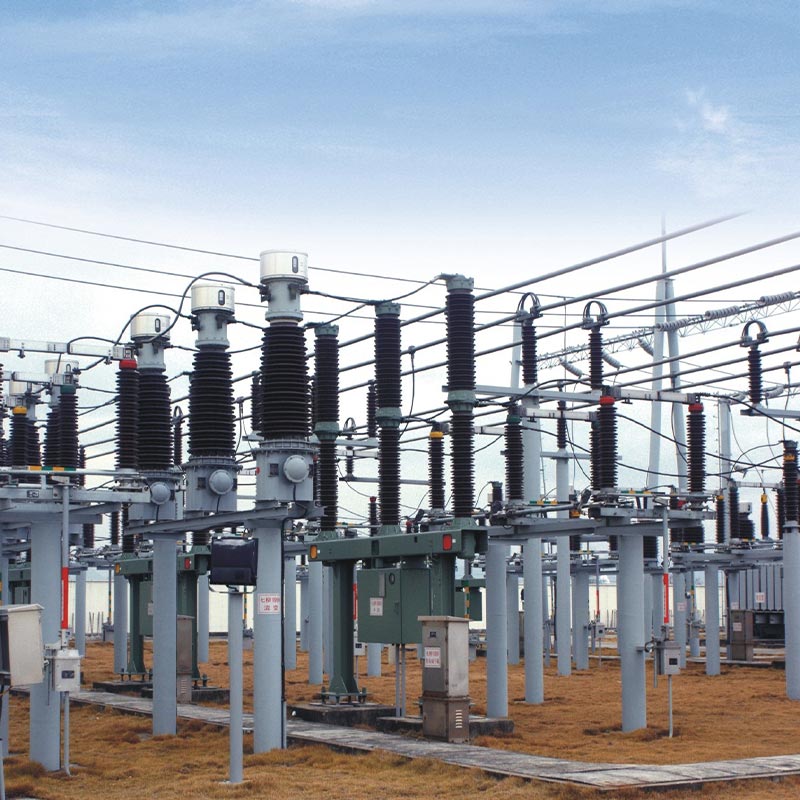

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Q1: Ako prepnúť pomer dvojitého prúdu na prúdovom transformátore LB6-110 kV?

Nie je potrebná žiadna výmena zariadenia. Jednoducho upravte spôsob zapojenia externého konektora na hornom oleji konzervátor: keď sú primárne vinutia zapojené do série, pomer základného prúdu je a/c; pri pripojení paralelne, je to dvojnásobný pomer prúdu 2*a/c. Obsluha je jednoduchá a nevyžaduje žiadne špeciálne vybavenie, prispôsobivá rôznym podmienkam zaťaženia, čím sa efektívne znižujú náklady na výmenu zariadenia.

Otázka 2: Aké sú rozdiely medzi štandardným, proti znečisťujúcim a vysokohorským modelom?

Tieto tri modely zdieľajú rovnaký základný elektrický výkon so štrukturálnymi optimalizáciami prispôsobenými špecifickým požiadavkám scenáre: ① Štandardný model je vhodný pre konvenčné prostredie do nadmorskej výšky 1000 m, s plazivým prúdom vzdialenosť 16 mm/KV; ② Model proti znečisteniu W2 je vhodný pre pobrežné a priemyselne znečistené oblasti s povrchová vzdialenosť 20 mm/KV a zvýšená odolnosť proti korózii a znečisteniu; ③ Výškový model GYW je vhodné pre oblasti s vysokou nadmorskou výškou do 4000 m, s maximálnou plazivou vzdialenosťou 31 mm/KV a odolávajú nízkemu vzduchu tlak a silné prostredie ultrafialového žiarenia.

Q3: Aké sú základné bezpečnostné opatrenia pre dlhodobú prevádzku zariadenia?

Po prvé, sekundárne vinutie musí byť prevádzkované pod zaťažením alebo skratované; otvorené okruhy sú prísne zakázané aby sa predišlo poruchám pod vysokým napätím a úrazom osôb. Po druhé, zaistite spoľahlivé uzemnenie križovatky skrinku a spodnú uzemňovaciu skrutku olejovej nádrže a či uzemňovací vodič spĺňa špecifikácie, aby sa predišlo statickému výboju nahromadenie elektriny. Po tretie, počas normálnej prevádzky dochádza k demontáži zapečatenej konštrukcie a ľubovoľnému odberu vzoriek zakázané. Pravidelne testujte údaje o dielektrickej strate a čiastočnom výboji, aby ste zaistili stabilný izolačný výkon.

Výhody produktu a záruka servisu

Ako profesionálny výrobca a dodávateľ vysokonapäťových energetických zariadení v Číne sa prúdový transformátor LB6-110 kV spoločnosti Usune Electric môže pochváliť významnými výhodami: štandardizovanou továrenskou výrobou, ktorá prísne dodržiava domácu a medzinárodnú priemyselné normy, ktoré zabezpečujú stabilnú presnosť a silnú prispôsobivosť k životnému prostrediu; a plne utesnený, bezúdržbový dizajn, výrazne znižuje následnú prevádzku a náklady na údržbu. Spoločnosť poskytuje a komplexná služba vrátane výberu a prispôsobenia, technického poradenstva, inštalácie na mieste a popredajného servisu údržbu. Parametre je možné optimalizovať podľa potrieb projektu, čím poskytujú spoľahlivú istotu pre bezpečné a stabilná prevádzka 110kV sústavy elektrickej siete.
