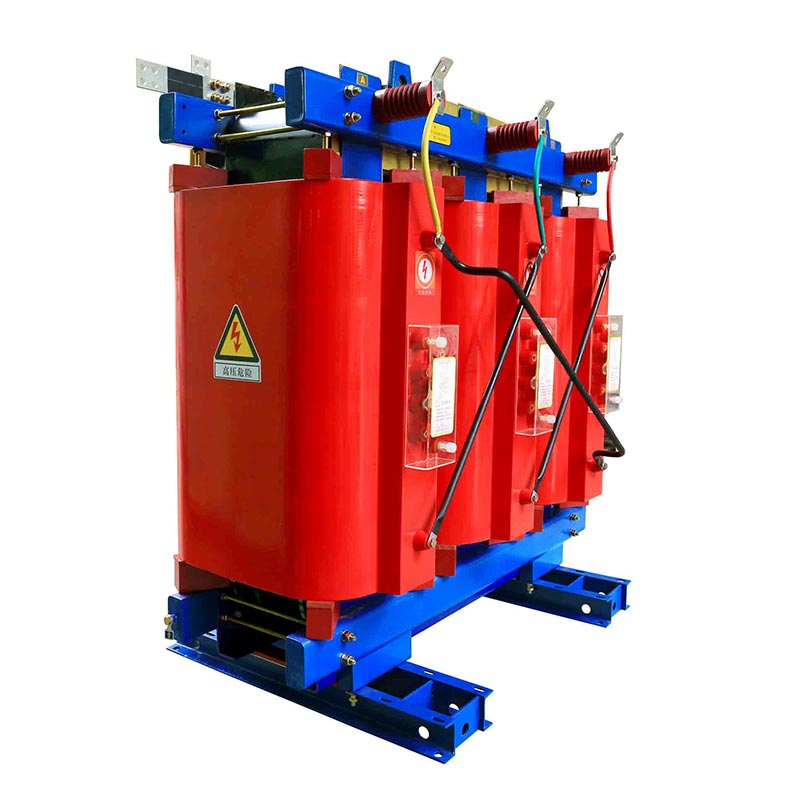

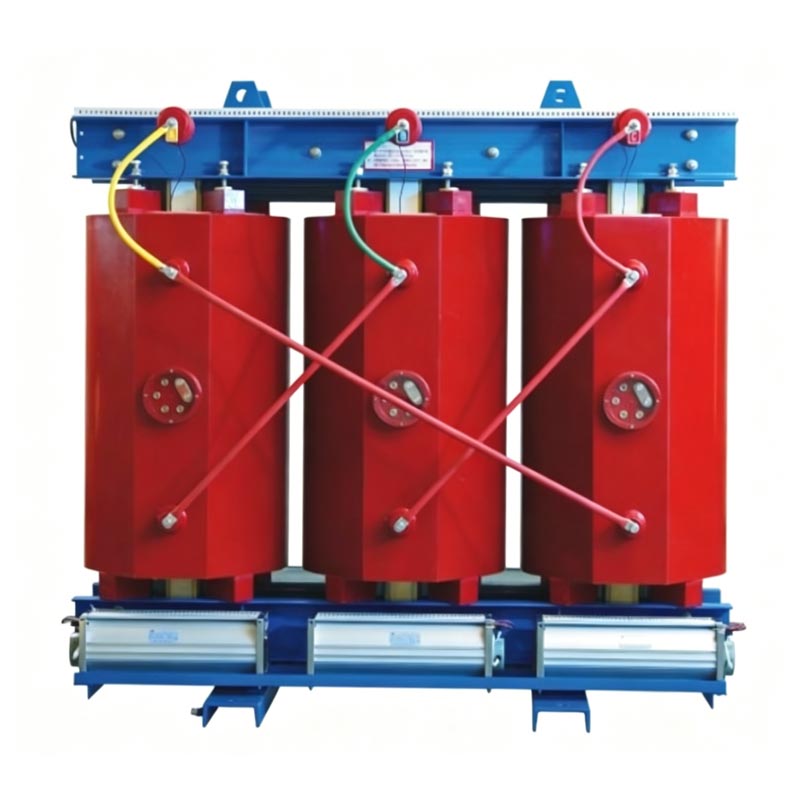

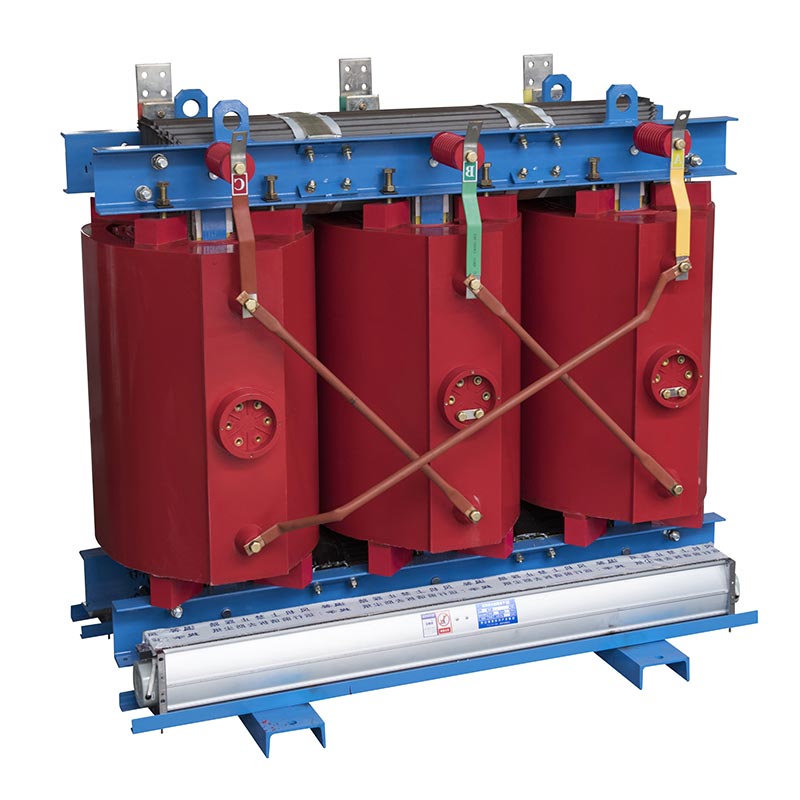

Trojfázový distribučný transformátor zo živice

Trojfázový distribučný transformátor zo živice je hlavným suchým zariadením na distribúciu energie spoločnosti Usune. Na rozdiel od Tradičné transformátory ponorené do oleja, neobsahuje žiadny izolačný olej a používa vysokoteplotnú epoxidovú živicu vákuovo liate zvitky, so vzduchom ako primárnou izoláciou a chladiacim médiom. Produkt má kompaktnú štruktúru, vynikajúci bezpečnostný výkon a môže byť inštalovaný priamo v interiéri bez potreby vyhradenej olejovej nádrže alebo ohňovzdorné izolačné zariadenia. Je široko používaný v rôznych scenároch napájania s prísnou bezpečnosťou, environmentálne požiadavky a požiadavky na spoľahlivosť.

Ako výrobca hlboko zakorenený v elektrotechnickom poli využíva Usune vyspelý čínsky systém dodávateľského reťazca a technologická akumulácia na vytvorenie tohto transformátora, vyváženie výkonu a nákladov na zabezpečenie stabilného a efektívne riešenia distribúcie energie pre globálnych zákazníkov.

Základné vlastnosti

1. Ohňovzdorné a odolné voči výbuchu, bezpečné a spoľahlivé

Trojfázový distribučný transformátor zo živice používa izolačné materiály odolné voči vysokým teplotám a nemá č vnútorný izolačný olej, čím sa eliminuje riziko požiaru, výbuchu a úniku oleja. Robí to jeho vysoká úroveň bezpečnosti vhodné do husto obývaného alebo vysoko rizikového prostredia.

2. Šetrné k životnému prostrediu a bez znečistenia, zelené a energeticky úsporné

Bez znečistenia olejom a bez škodlivých emisií plynov spĺňa environmentálne normy. Použitie vysoko kvalitného kremíka oceľové plechy, má nízke straty bez zaťaženia a pri zaťažení, čím efektívne znižuje prevádzkovú spotrebu energie a prispieva k zelenému a nízkouhlíkovému rozvoju.

3. Nízka hlučnosť a nízky čiastočný výboj, stabilná prevádzka

Optimalizovaná štruktúra jadra a vinutia vedie k nízkej prevádzkovej hlučnosti (≤60 dB); nízky čiastočný výboj zabezpečuje dlhodobú stabilnú prevádzku a znižuje riziko zlyhania.

4. Bezúdržbová a pohodlná obsluha a údržba

Dizajn vzduchovej izolácie a vzduchového chladenia eliminuje potrebu výmeny izolačného oleja, čím sa zjednodušuje každý deň prevádzku a údržbu a výrazne znížiť neskoršie náklady na údržbu a prestoje.

5. Silná prispôsobivosť k životnému prostrediu

Prispôsobiteľné drsnému prostrediu, ako je vysoká vlhkosť, vysoká nadmorská výška a vysoká úroveň prachu, vhodné pre rôzne scenáre vrátane interiéru, metra, metra, nemocníc a škôl.

6. Kompaktná konštrukcia a flexibilná inštalácia

Trojfázový odlievaný živicový distribučný transformátor je malých rozmerov a ľahký, zaberá málo miesta, uľahčuje prepravu a inštaláciu na mieste a prispôsobuje sa požiadavkám nasadenia v stiesnených priestoroch.

Pracovný princíp

1. Pri prechode striedavého prúdu cez primárne vinutie vzniká v vinutí striedavý magnetický tok železné jadro;
2. Striedavý magnetický tok prechádza sekundárnym vinutím a vyvoláva striedavú elektromotorickú silu v sekundárnej cievke prostredníctvom elektromagnetickej indukcie;
3. Na základe pomeru závitov primárneho a sekundárneho vinutia sa zvyšuje striedavé napätie resp zníži a prenesie sa elektrická energia.

Na rozdiel od transformátorov ponorených do oleja, tento transformátor Usune používa vzduch ako izolačné chladiace médium medzi vinutia a jadro, ktoré sa spoliehajú na prirodzené alebo nútené chladenie vzduchom na odvod tepla, bezpečne a stabilne dopĺňa konverzia napätia a prenos energie.

Technické parametre

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípady aplikácií v reálnom svete

Prípad 1: Projekt vnútornej distribúcie energie v nemocnici najvyššej úrovne

Táto nemocnica má extrémne vysoké požiadavky na bezpečnosť a stabilitu napájania a vybrala si Usune Three Distribučný transformátor fázového odlievania živice (1000 kVA, 10 kV/0,4 kV). Výrobok je ohňovzdorný, odolný proti výbuchu, nízka hlučnosť a šetrnosť k životnému prostrediu. Inštalovaný v podzemnej rozvodnej miestnosti nemocnice nevyžaduje žiadne špeciálne protipožiarne zariadenia, funguje bez poruchy 3 roky s nižšou hladinou hluku 55 dB a žiadne znečistenie, čo zaisťuje nepretržité napájanie kritických oblastí, ako sú operačné sály a intenzívna starostlivosť jednotiek.

Prípad 2: Projekt modernizácie napájacieho zdroja linky mestského metra

Istá linka mestského metra potrebovala modernizovať svoj vnútorný systém rozvodu energie, aby sa prispôsobila vysokej vlhkosti a prašné podzemné prostredie. Usune, ako určený dodávateľ projektu, poskytla niekoľkonásobne 2500 kVA transformátory zaliate živicou. Tieto produkty sú odolné voči vlhkosti, prachu, nevyžadujú údržbu a sú vhodné do drsných podmienok podzemné prostredia. Po inštalácii sa zaťaženie údržby zníži o 60 %, čím sa zabezpečí stabilné napájanie pre prevádzku metra.

FAQ

Otázka 1: Aké sú hlavné výhody transformátorov Usune odlievaných živicou v porovnaní s transformátormi ponorenými do oleja?

A1: Hlavné výhody sú sústredené v troch dimenziách: bezpečnosť, ochrana životného prostredia a údržba. Nie izolačný olej eliminuje riziko požiaru, výbuchu a úniku oleja, čo vedie k vyššej úrovni bezpečnosti; žiadny olej znečistenie a žiadne emisie škodlivých plynov zvyšujú šetrnosť k životnému prostrediu; dizajn vzduchovej izolácie eliminuje potreba výmeny oleja, nevyžadujúca údržbu a vďaka čomu je vhodná do vnútorného prostredia. naproti tomu transformátory ponorené do oleja vyžadujú pravidelné výmeny oleja a ohňovzdorné izolačné zariadenia, čo vedie k vyšším náklady na údržbu a väčšie bezpečnostné riziká.

Otázka 2: Aké sú podmienky prostredia a požiadavky na inštaláciu pre trojfázovú distribúciu živice Transformátor?

A2: Vhodné pre okolité teploty -20 ℃ až 60 ℃ a odoláva vysokej vlhkosti (≤ 95 %, nekondenzujúca), vysokej nadmorská výška (≤3000 m) a prašné prostredie; inštalácia nevyžaduje žiadny špeciálny základ, môže byť priamo na podlahu alebo na stenu; vnútorná inštalácia nevyžaduje olejový kúpeľ ani ohňovzdornú priečku, iba vopred rezervované priestor pre odvod tepla, vďaka čomu je inštalácia pohodlná a flexibilná.

Q3: Aká je záručná doba produktu? Aké popredajné služby sú poskytované?

A3: Ako certifikovaný výrobca poskytuje Usune 3-ročnú záruku na produkt (od dátumu úspešnej inštalácie a prijatie). Počas záručnej doby budú chybné diely bezplatne opravené alebo vymenené; celý život K dispozícii je aj technická podpora, diagnostika porúch na diaľku a prevádzka a údržba na mieste. Spoliehanie sa v miestnej čínskej továrni môžeme rýchlo reagovať na potreby zákazníkov a zabezpečiť dlhodobú stabilnú prevádzku zariadení.
