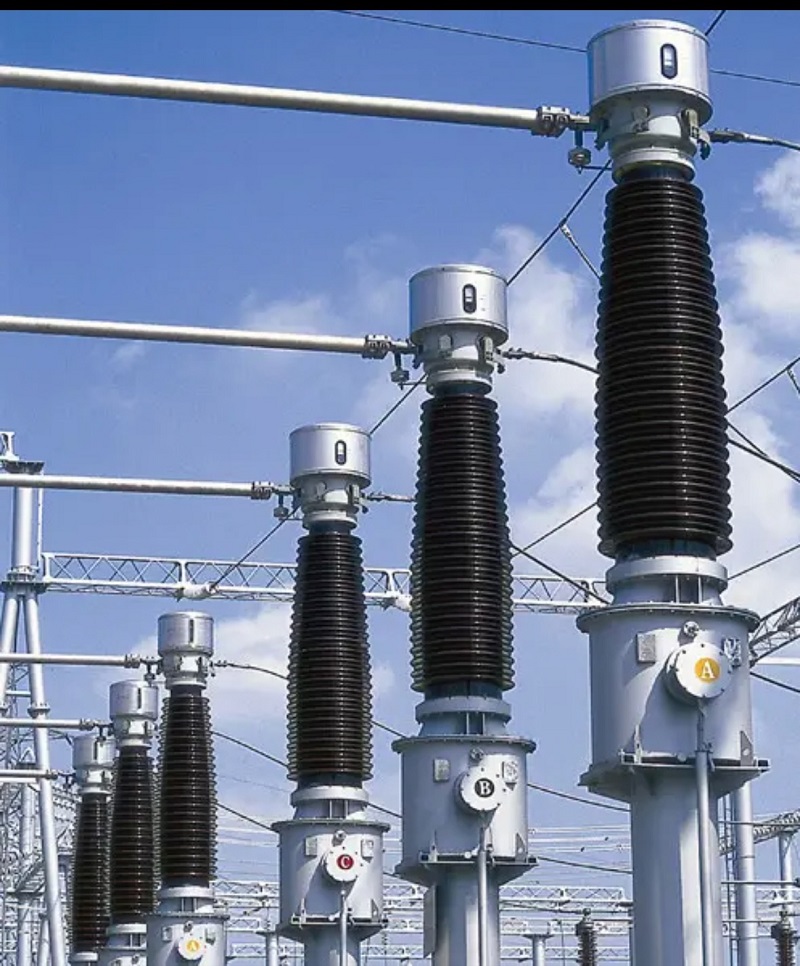

Prúdový transformátor LB6-110kVje vysokonapäťový transformátor prúdu určený na meranie prúdu, meranie energie a reléovú ochranu v napájacích systémoch 110kV AC. Tento transformátor je vhodný pre elektrické siete s frekvenciou 50 Hz a 60 Hz a poskytuje stabilný výkon a vysokú presnosť merania pre rozvodne, systémy na prenos energie a priemyselné energetické zariadenia.
S pokročilou technológiou izolácie ponorenej do oleja a plne utesnenou štruktúrou poskytuje prúdový transformátor LB6-110kV vynikajúcu elektrickú izoláciu, spoľahlivú prevádzku a dlhú životnosť v náročných vysokonapäťových pracovných podmienkach.
Prúdový transformátor série LB6-110kV má profesionálny dizajn pre vysokonapäťové aplikácie. Model produktu predstavuje jeho kľúčové technické vlastnosti:
Transformátor je vybavený viacerými sekundárnymi vinutiami vrátane jedného meracieho vinutia s triedou presnosti 0,5 a troch ochranných vinutí. Konfigurácia viacerých sekundárnych vinutí umožňuje spoľahlivé meranie prúdu a ochranné funkcie pre rôzne požiadavky na energetický systém.
Prúdový transformátor LB6-110kVpodporuje konfigurácie viacerých prúdových pomerov zmenou spôsobu pripojenia externého spojovacieho kusu na konzervátore oleja. Pri sériovom zapojení je prúdový pomer a/c, zatiaľ čo paralelné pripojenie poskytuje prúdový pomer 2*a/c.
Tento flexibilný dizajn umožňuje rovnakému modelu transformátora prispôsobiť sa rôznym prevádzkovým požiadavkám, čím sa znižujú náklady na výmenu zariadenia a zlepšuje sa všestrannosť aplikácií vo vysokonapäťových energetických systémoch.
Prúdový transformátor LB6-110kV je navrhnutý tak, aby spoľahlivo fungoval v rôznych podmienkach prostredia:
Pre aplikácie s nižšími teplotami alebo špeciálnymi požiadavkami na prostredie je možné s výrobcom prediskutovať prispôsobené riešenia podľa podmienok projektu.
Prúdový transformátor LB6-110kV využíva štruktúru ponorenú do oleja pozostávajúcu z palivovej nádrže, tela transformátora, porcelánového puzdra, konzervátora oleja a expandéra. Telo transformátora je ponorené do izolačného oleja a obsahuje primárne a sekundárne vinutie navrhnuté pre stabilný elektrický výkon.
Primárne vinutie má štruktúru v tvare U. Hlavný izolačný systém využíva kapacitnú technológiu olejovo-papierovej izolácie s viacerými kapacitnými sitami usporiadanými medzi izolačnými vrstvami. Vnútorná clona sa pripája k vysokému potenciálu, zatiaľ čo vonkajšia clona je uzemnená, čím sa zlepšuje izolačný výkon a prevádzková bezpečnosť.
Vodič primárneho vinutia je rozdelený na dve časti so štyrmi svorkami pripojenými ku konzervátoru oleja. Prúdový pomer je možné upraviť prostredníctvom zmien externého zapojenia, čo poskytuje flexibilné možnosti konfigurácie.
Sekundárne vinutie je inštalované na podpere pod primárnym vinutím. Všetky sekundárne svorky a externé svorky tienenia sú pripojené k spojovacej skrinke na nádrži transformátora, čo zaisťuje pohodlnú inštaláciu a údržbu.
Prúdový transformátor LB6-110kV sa vyznačuje praktickým dizajnom pripojenia s externými káblovými svorkami inštalovanými v spodnej časti spojovacej skrinky. Na spojovacej skrini a palivovej nádrži sa nachádzajú uzemňovacie skrutky, ktoré umožňujú bezpečné uzemnenie sekundárneho vinutia a celej konštrukcie transformátora.
Transformátor využíva charakteristiky zníženia polarity. Keď primárny prúd tečie z P1 do P2, sekundárny prúd preteká vonkajším obvodom z S1 do S2 alebo S3, čo zabezpečuje presný prenos prúdu pre meracie a ochranné systémy.
Vďaka svojmu vysokonapäťovému výkonu a spoľahlivým ochranným funkciám je prúdový transformátor LB6-110kV široko používaný v:
Prúdový transformátor LB6-110kV kombinuje presné meranie, spoľahlivú izoláciu, flexibilný dizajn prúdového pomeru a prevádzku s nízkymi nárokmi na údržbu. Jeho plne utesnená štruktúra ponorená do oleja zaisťuje stabilný výkon vo vysokonapäťových prostrediach, vďaka čomu je spoľahlivým riešením pre moderné energetické systémy vyžadujúce bezpečnú a nepretržitú prevádzku.
