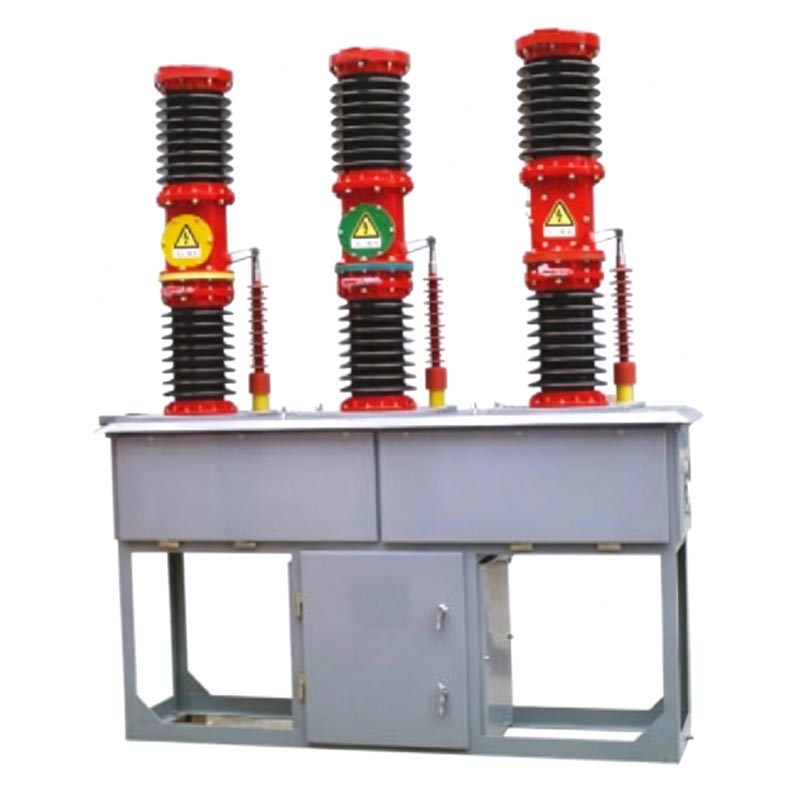

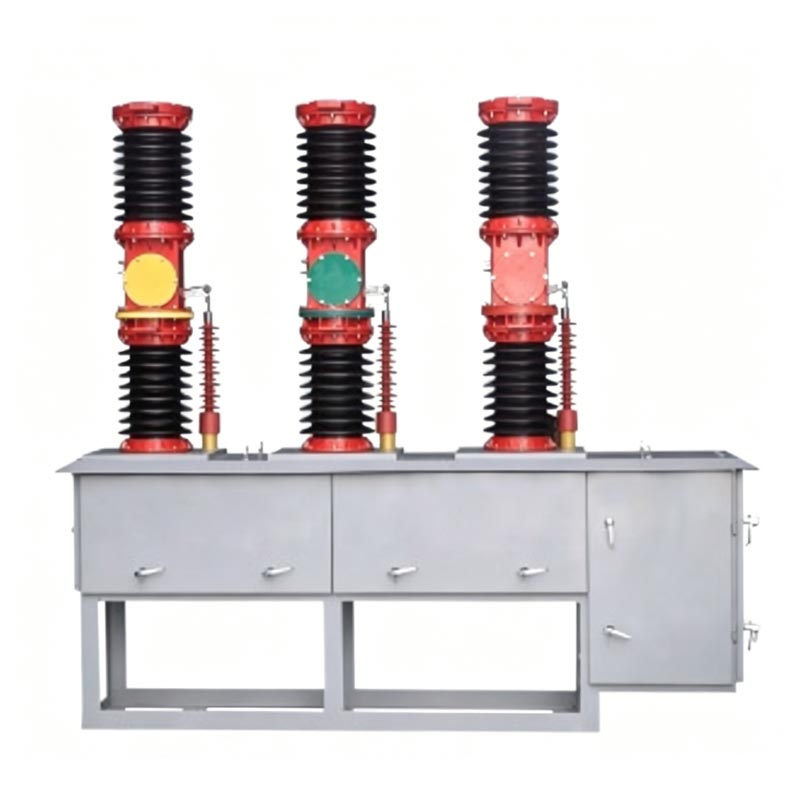

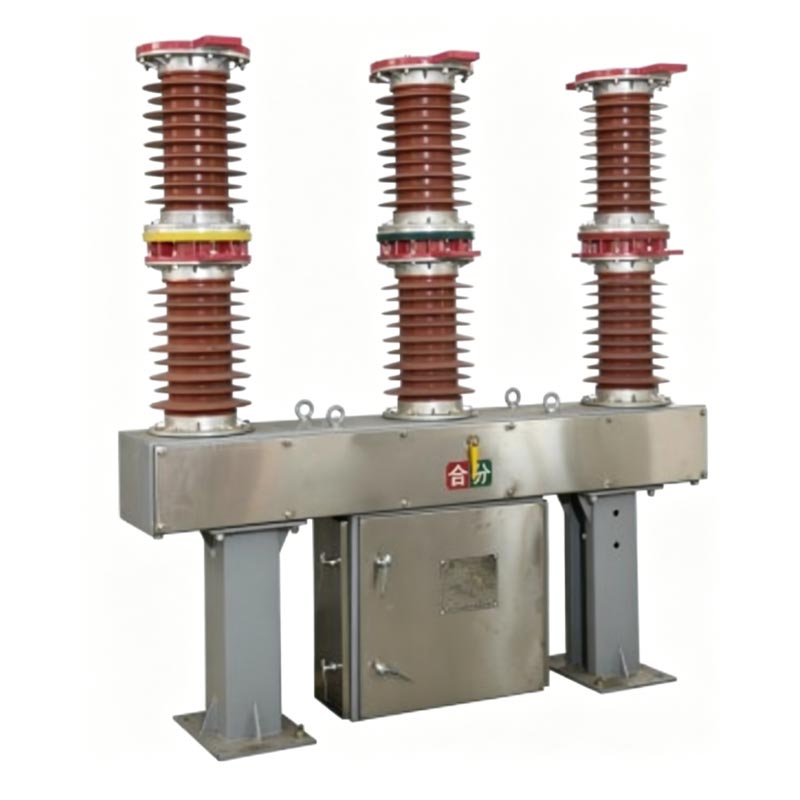

Zw7-40.5 Vonkajší vákuový istič

Vonkajší vákuový istič Usune Zw7-40.5 je vonkajší vysokonapäťový vákuový istič vhodný pre 50 Hz trojfázové striedavé, prenosové a distribučné systémy 24-40,5 kV primárne používané na riadenie systému, ochranu, delenie na sekcie a prepínanie bánk kondenzátorov. Pri použití v spojení so spätným uzáverom umožňuje inteligentné segmentovanie opätovné zatvorenie riadenia energetického systému; podporuje pružinové alebo elektromagnetické ovládacie mechanizmy, má stabilné mechanické výkon a nepredstavuje žiadne riziko požiaru alebo výbuchu; vyhovuje norme GB1984-1989 „Vysokonapäťové ističe striedavého prúdu“ a Normy IEC56, IEC62271-100 "Vysokonapäťové AC ističe".

Základné technické vlastnosti

1. Vynikajúci lámací výkon: Využíva technológiu vákuového zhášania oblúka, čo vedie k silnému lámaniu kapacita, dlhá elektrická životnosť a mechanická životnosť až 10 000 cyklov.
2. Bezúdržbový a spoľahlivý: Jednoduchá konštrukcia, ktorá nevyžaduje pravidelnú údržbu a má dlhú životnosť.
3. Vynikajúca izolácia a ochrana pred znečistením: Silný vonkajší izolačný výkon a vynikajúci výkon schopnosť proti znečisteniu.
4. Flexibilná inteligentná konfigurácia: Môže byť vybavená vstavaným prúdovým transformátorom (presnosť až 0,2S trieda) na meranie a ochranu trojfázového zapojenia.
5. Široká kompatibilita ovládacích mechanizmov: Prispôsobiteľné pružinovým alebo elektromagnetickým ovládacím mechanizmom, umožňujúcim častá a spoľahlivá prevádzka.

Rozsah aplikácie

1. Prenosové a distribučné vedenia a rozvodne 24-40,5 kV
2. Projekty obnovy a rozšírenia elektrickej siete v mestách a na vidieku
3. Veterné farmy, solárne elektrárne a priemyselné energetické systémy
4. Aplikácie prepínania kondenzátorových batérií a ističov
5. Pobrežné, vysokohorské a silne znečistené oblasti

Prípady aplikácií v reálnom svete

1. Názov projektu: Projekt pripojenia k sieti veternej farmy 35 kV v severnej Číne

2. Klient: State Grid Hebei Electric Power Co., Ltd.

3. Pozadie projektu: Táto veterná farma sa nachádza v pobrežnej oblasti s vysokou vlhkosťou, silnou soľnou hmlou a časté búrky. Jeho 35kV výstupný systém vyžaduje spoľahlivé ističe na ovládanie, poruchu izolácia a operácie automatického opätovného zatvárania.

4. Riešenie: Spoločnosť Uxin Electric poskytla 12 súprav vonkajších vákuových ističov Zw7-40.5 vybavených pružinové mechanizmy a vstavané prúdové transformátory triedy 0,2S.

5. Úspechy aplikácie
- Stabilná prevádzka viac ako 5 rokov v prostredí s vysokou vlhkosťou a vysokým obsahom soli
- 100% úspešnosť pri 187 skratových operáciách
- Inteligentná funkcia opätovného zatvárania skracuje dobu výpadku napájania o 85 %
- Bezúdržbový dizajn znižuje ročné náklady na prevádzku a údržbu o 60 %

6. Spätná väzba od zákazníkov

„Vonkajší vákuový istič Usune Zw7-40.5 preukázal mimoriadne spoľahlivý výkon v našom pobrežnom veterná elektráreň. Jeho výkon pri prevencii znečistenia a inteligentné ochranné funkcie sa výrazne zlepšili stabilita siete." – projektový manažér, State Grid Hebei Electric Power Co., Ltd.

Hlavné technické parametre

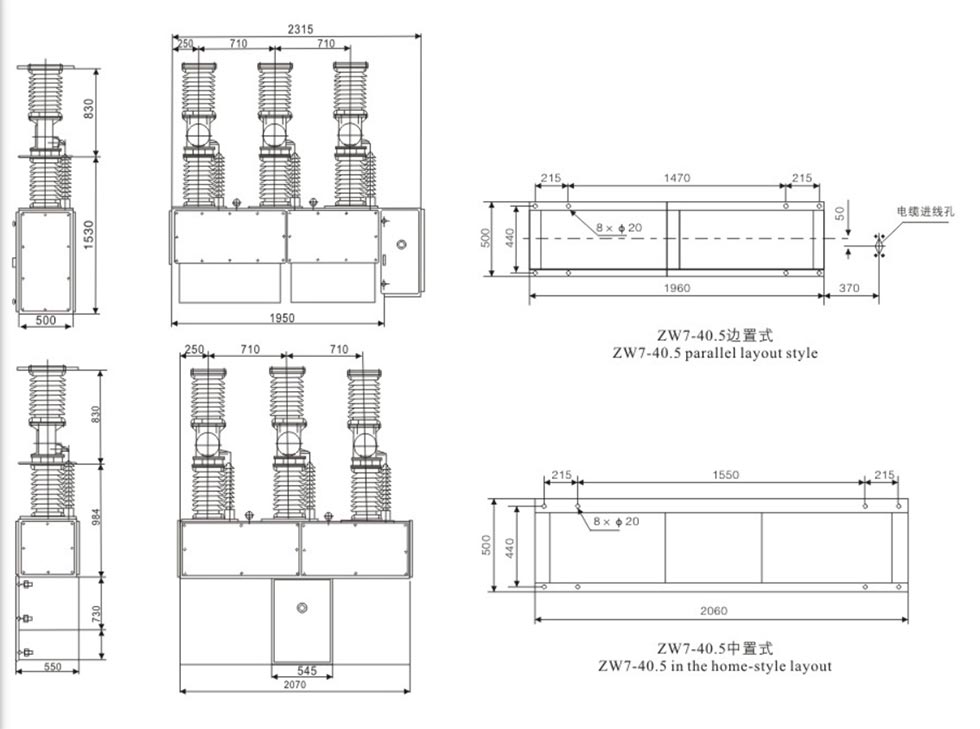

Vonkajšie rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Q1: Ktoré ovládacie mechanizmy možno použiť s vonkajším vákuovým ističom Zw7-40.5?

Odpoveď: Môžu sa použiť pružinové alebo elektromagnetické mechanizmy. Pružinové mechanizmy ponúkajú vysokú spoľahlivosť a nízke náklady na údržbu, vďaka čomu sú vhodné pre väčšinu vonkajších aplikácií.

Q2: Môže byť zabudovaný prúdový transformátor pridaný neskôr?

A: Áno. Pri objednávke je potrebné špecifikovať prúdový pomer a triedu presnosti (0,2S/0,5/10P10).

Q3: Aký je typický cyklus údržby?

Odpoveď: Pri bežnom používaní je bezúdržbové obdobie 10-15 rokov. Vizuálna kontrola sa odporúča každé 2 roky, a menšiu mechanickú kontrolu každých 5 rokov.

Zhrnutie

Vonkajší vákuový istič Usune Zw7-40.5 kombinuje pokročilú vákuovú technológiu, robustný konštrukčný dizajn a inteligentné funkcie. Ako dôveryhodný čínsky dodávateľ Usune Electric neustále zabezpečuje vysokú kvalitu a vysokovýkonné produkty, vďaka čomu sú ideálnou voľbou pre moderné energetické systémy, ktoré vyžadujú spoľahlivosť, bezpečnosť a nízke náklady na životný cyklus.
