11 kV pólový vákuový istič

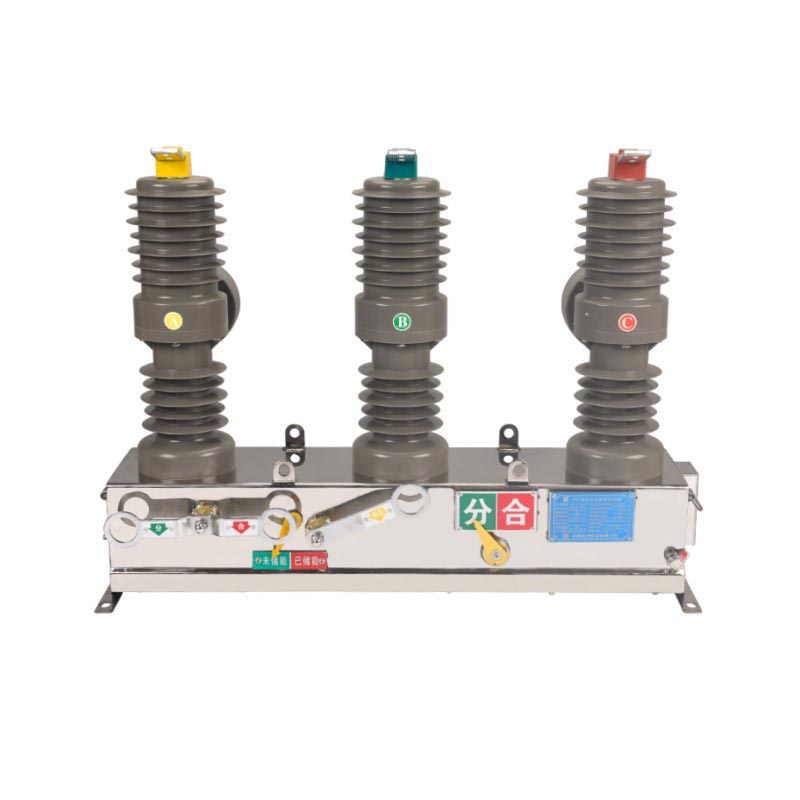

Stĺpový vákuový istič Usune ZW32-12 11 kV je vonkajší vákuový istič montovaný na stĺp. špeciálne navrhnuté pre rozvody elektrickej energie 10kV–12kV. Využíva vysoko spoľahlivé vákuové zhášedlo pre oblúk hasenie, presné a bezpečné zapínanie a vypínanie rôznych prúdov. Jeho robustná mechanická konštrukcia podporuje častú prevádzku a je vhodný pre scenáre vyžadujúce opakované prepínanie.

- Menovité napätie: 12kV (kompatibilné so systémami 10kV/11kV)
- Frekvencia: 50/60 Hz
- Počet fáz: Trojfázový striedavý prúd
- Izolácia: Vonkajšie materiály odolné proti starnutiu a korózii
- Spôsob prevádzky: Manuálne/Elektrické, kompatibilné s inteligentnými ovládačmi

Hlavné vlastnosti a výhody

1. Vynikajúci brzdný výkon

- Rýchla rýchlosť uhasenia vákuového oblúka, krátky čas prerušenia a vysoká prevádzková stabilita;
- Vynikajúca skratová vypínacia schopnosť, účinne chráni vedenia a zariadenia;
- Dlhá mechanická a elektrická životnosť, vhodná pre časté prevádzkové scenáre.

2. Inteligentné funkcie „štyroch diaľkových ovládačov“.

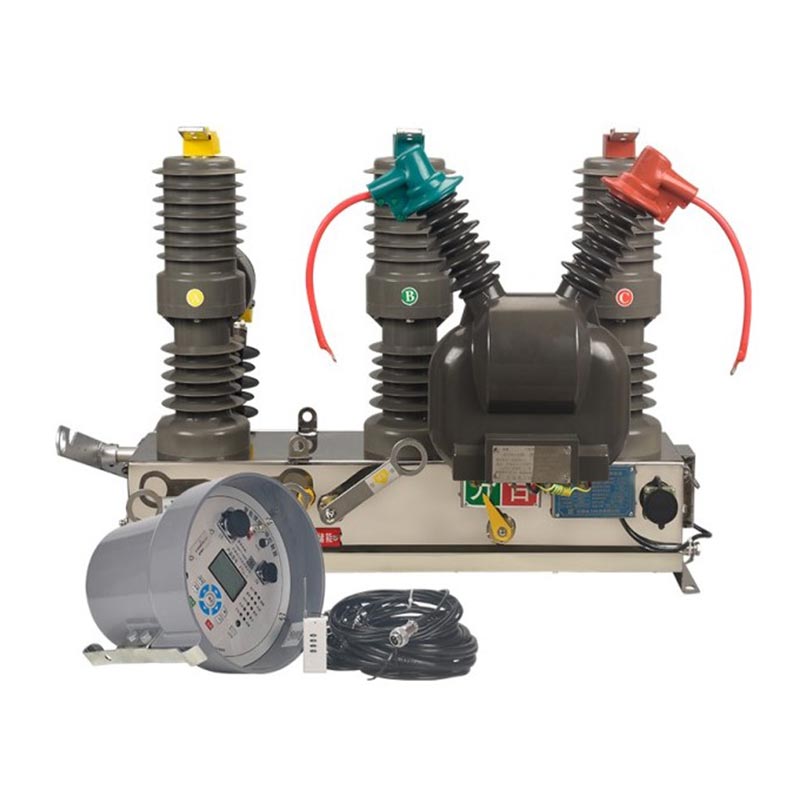

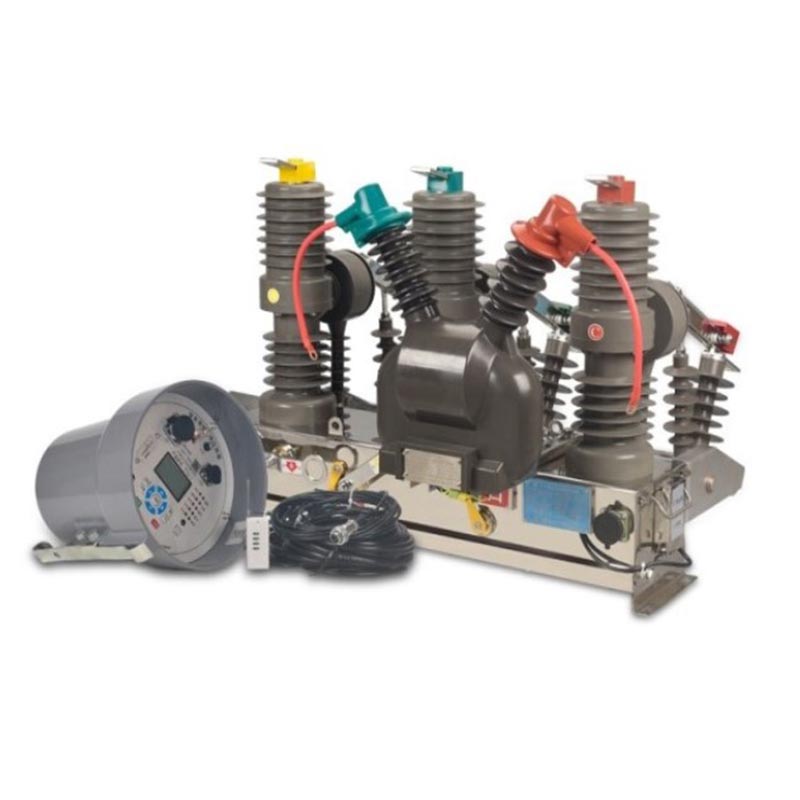

Keď je spárovaný s inteligentným ovládačom Usune, môže tvoriť automatické opätovné zatváranie, čím si uvedomí:
- Diaľkové ovládanie: Diaľkové otváranie a zatváranie pomocou dispečingu;
- Telemetria: Monitorovanie údajov o prúde, napätí, výkone a energii v reálnom čase;
- Diaľková signalizácia: Aktívne hlásenie o stave zariadenia, alarmoch a poruchách;
- Diaľkové nastavenie: Online nastavenie a úprava parametrov ochrany.

3. Odolný vonkajší dizajn

- Plne uzavreté krytie IP54+, odolné voči prachu, dažďu a kondenzácii;
- Stabilná prevádzka v prostrediach od -40 ℃ do +70 ℃, odolná voči soľnej hmle, vlhkosti a znečisteniu;
- Kompaktná konštrukcia, možnosť montáže na stĺp, jednoduchá inštalácia a vyžaduje minimálnu údržbu.

Prípad aplikácie v reálnom svete

1. Projekt

Projekt modernizácie vidieckej energetickej siete v provincii Anhui v Číne

2. Pozadie

Časté prechodné poruchy (údery blesku, kontakt so stromami) vo vidieckych energetických sieťach, pomalá rýchlosť izolácie porúch a vysoké riziko rozsiahlych výpadkov elektriny.

3. Riešenie

Nasaďte 120 uzávierok Usune ZW32-12 s inteligentnými ovládačmi ako stožiarové opätovné zatváranie pre 10 kV nadzemné vedenia.

4. Výsledky aplikácie:

- Izolácia porúch: Automatické vypnutie do 50 ms pri skratových poruchách, obnovenie napájania do 1 minúty bezporuchové oblasti;
- Odstránenie prechodných porúch: Automatické opätovné zatvorenie eliminuje 85 % dočasných výpadkov napájania;
- Vzdialená správa: Funkcie „Štyri vzdialené“ znižujú pracovné zaťaženie pri kontrole na mieste o 60 % a zlepšujú expedíciu účinnosť o 70 %;

- Spoľahlivosť: Po viac ako dvoch rokoch prevádzky je stredný čas medzi poruchami (MTBF) > 85 000 hodín bez väčších porúch, čím sa zvyšuje spoľahlivosť napájania pre viac ako 30 000 vidieckych používateľov.

Hlavné technické parametre

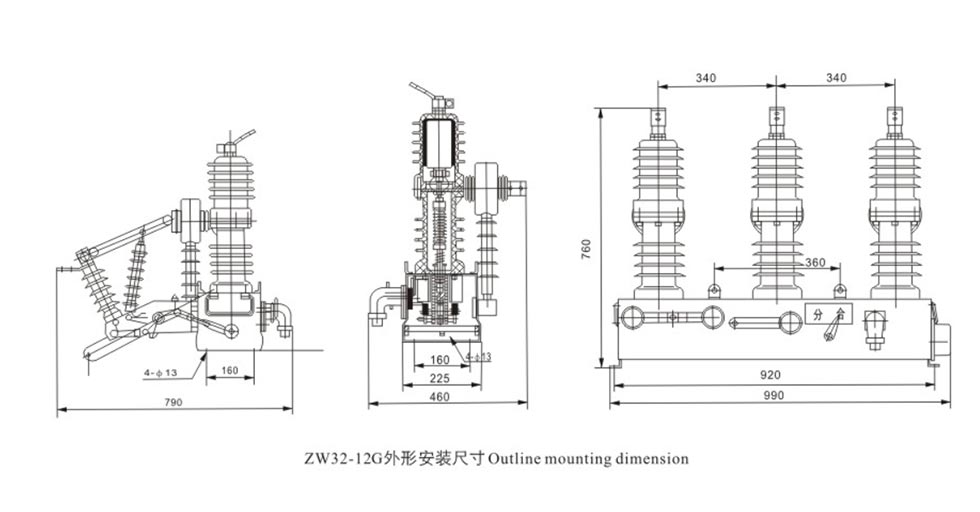

Vonkajšie rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Otázka 1: Prečo je vákuový istič montovaný na stĺp ZW32-12 11 kV vhodný pre scenáre s častými prevádzkami?

Odpoveď: Jeho vákuový prerušovač má nízke opotrebovanie kontaktov a dlhú elektrickú životnosť; jeho presný pružinový ovládací mechanizmus má vysokú mechanickú stabilitu (počet mechanických operácií ≥10 000-krát); jeho materiály a štruktúra sú odolný proti únave, udržiava stabilný výkon pri opakovaných operáciách, vďaka čomu je vhodný pre časté scenáre prepínania, ako sú kondenzátorové banky a priemyselné linky.

Otázka 2: Ako sú implementované funkcie „Four Remote“?

Odpoveď: Pripojte ZW32-12 k ovládaču Usune FTU cez RS-485 alebo bezdrôtovo (4G/LoRa). Ovládač zhromažďuje zariadenie dáta, komunikuje s nadriadenou stanicou a vykonáva vzdialené príkazy, čím sa dosiahne diaľkové ovládanie, telemetria v reálnom čase, diaľková signalizácia stavu a funkcie diaľkového nastavenia online.

Q3: Aká údržba je potrebná pre vonkajšie použitie?

Odpoveď: Tento produkt je prakticky bezúdržbový. Odporúčajú sa pravidelné kontroly:
- Každé 1-2 roky: Skontrolujte tesnenia, upevňovacie prvky a izolačný výkon;
- Každé 2-3 roky: Skontrolujte integritu vákuového prerušovača a zmerajte prechodový odpor;
- Každých 5 rokov: Vykonajte komplexnú kalibráciu mechanického a elektrického výkonu. Usune poskytuje doživotná technická podpora a školiace služby.

Záver

Stožiarový vákuový istič Usune ZW32-12 11 KV kombinuje vynikajúci výkon, inteligentnú prevádzku, a trvanlivosť. Ako popredný výrobca v Číne zaisťuje Usune spoľahlivú kvalitu produktov, ktorá sa prispôsobuje mestským a vidiecke energetické siete, priemyselné parky a nové energetické systémy, čo z neho robí preferované vybavenie v modernej energetike distribučné pole. Vďaka svojim vyspelým skúsenostiam s aplikáciami v teréne a komplexnej technickej podpore má Usune stať sa dôveryhodným dodávateľom a výrobcom v sektore globálnej energetickej infraštruktúry.
