Medzi prenosovou sieťou a koncovým užívateľom je umiestnený distribučný systém vysokého napätia. Pracuje pri napätiach od 3 kV do 40,5 kV a prenáša energiu, ktorá napája továrne, komerčné budovy a obytné štvrte. Keď sa na tomto systéme vyskytne porucha, poruchový prúd môže dosiahnuť desiatky tisíc ampérov. Zariadenie, ktoré prerušuje tento prúd, jeVnútorný vysokonapäťový vákuový istič. Na rozdiel od olejového alebo SF6 ističa, vákuový istič používa na zhasnutie oblúka utesnený vákuový prerušovač. Tento dizajn ponúka bezúdržbovú prevádzku, dlhú mechanickú životnosť a kompaktné rozmery, čo z neho robí dominantnú voľbu pre vnútorné rozvádzače vysokého napätia. Pre manažérov obstarávania je dôležité pochopiť, ako vákuový istič chráni distribučný systém, pre špecifikáciu správneho zariadenia.
Táto príručka je napísaná pre kupujúcich, ktorí sú zodpovední za získavanie vnútorných vysokonapäťových vákuových ističov pre rozvody vysokého napätia. Vysvetlíme si ochranný mechanizmus, úlohu vákuového zhášadla, obslužný mechanizmus, koordináciu s ochrannými relé a kritériá výberu dodávateľa. Poskytneme tiež podrobné parametre produktu z našej továrne v Zhejiang Usune Electric Co., Ltd. Či už staviate novú rozvodňu, modernizujete existujúcu zostavu rozvádzačov alebo získavate náhradné ističe, táto príručka vám pomôže urobiť informované rozhodnutie, ktoré zaistí bezpečnosť a spoľahlivosť vášho distribučného systému.
Vnútorný vysokonapäťový vákuový istič vykonáva tri základné funkcie v distribučnom systéme vysokého napätia. Po prvé, nepretržite prenáša normálny zaťažovací prúd bez výrazných strát alebo zahrievania. Po druhé, preruší poruchový prúd, keď dôjde ku skratu alebo poruche uzemnenia, čím sa izoluje chybná časť od zvyšku systému. Po tretie, poskytuje prostriedky na prepínanie okruhu pre údržbu, prenos záťaže alebo rekonfiguráciu systému. Tieto funkcie môžu znieť priamočiaro, no vykonávajú sa v náročných podmienkach. Istič musí prerušiť poruchové prúdy, ktoré môžu dosiahnuť 40 kA pri napätiach do 40,5 kV. Musí to urobiť do 50 až 80 milisekúnd, kým porucha môže spôsobiť rozsiahle škody. A po tisíckach operácií musí fungovať spoľahlivo. Nižšie uvedená tabuľka sumarizuje funkcie ističa v distribučnom systéme.
| Funkcia | Popis | Prínos pre distribučný systém |
| Nepretržitý prúd | Prenáša normálny zaťažovací prúd bez výrazných strát | Zabezpečuje efektívne dodávanie energie |
| Prerušenie poruchového prúdu | Prerušuje skraty a zemné poruchy | Zabraňuje šíreniu porúch a poškodeniu zariadenia |
| Prepínanie na údržbu | Poskytuje prostriedok na izoláciu okruhu | Umožňuje bezpečnú údržbu a znižuje prestoje |
| Rekonfigurácia systému | Umožňuje zapnutie alebo vypnutie okruhu | Poskytuje prevádzkovú flexibilitu pre sieť |
| Lokalizácia chyby | Obmedzuje vplyv poruchy na postihnutú časť | Zachováva napájanie zdravých sekcií |
OZhejiang Usune Electric Co., Ltd.,naša továreň vyrába vnútorné vysokonapäťové vákuové ističe pre rozvody vysokého napätia pri napätiach od 12 kV do 40,5 kV. Naše ističe navrhujeme tak, aby spĺňali najnáročnejšie požiadavky na poruchový prúd a spínanie. Náš inžiniersky tím spolupracuje s energetickými spoločnosťami a dodávateľmi EPC na špecifikácii správneho ističa pre každú distribučnú aplikáciu.
Vákuový prerušovač je srdcom vnútorného vysokonapäťového vákuového ističa. Ide o utesnený keramický alebo sklenený obal, ktorý obsahuje dvojicu kontaktov v prostredí vysokého vákua. Keď sa kontakty oddelia, aby sa prerušila porucha, vytvorí sa oblúk. Vo vákuu nie je oblúk výbojom plynu ako vo vzduchu alebo SF6. Namiesto toho je to oblúk kovových pár, ktorý je udržiavaný odparovaním kontaktného materiálu. Vákuový prerušovač zháša oblúk rýchlou kondenzáciou kovových pár späť na kontaktné povrchy a okolité štíty. Vákuové prostredie tiež poskytuje extrémne vysokú dielektrickú pevnosť, ktorá zabraňuje opätovnému zapáleniu oblúka po jeho zhasnutí. Nižšie uvedená tabuľka sumarizuje proces zhášania oblúka vo vákuovom prerušovači.
| Etapa | Čo sa stane | Výsledok |
| Oddelenie kontaktov | Kontaktná časť, tvary oblúkov | Poruchový prúd naďalej tečie |
| Kovový parný oblúk | Oblúk horí v kovových výparoch z kontaktov | Oblúk je udržiavaný až do nulového prúdu |
| Aktuálna nula | Striedavý prúd prirodzene prekračuje nulu | Oblúk na chvíľu zhasne |
| Kondenzácia pár | Kovová para kondenzuje na štítoch | Dielektrická pevnosť sa rýchlo obnovuje |
| Obnova dielektrika | Vákuová medzera znovu získa izoláciu | Oblúk nie je možné obnoviť, obvod je prerušený |
V našom závode používame vákuové zhášedlá od renomovaných výrobcov, ktoré sú testované podľa príslušných noriem IEC. Pred montážou overujeme vákuovú integritu každého prerušovača. Naše ističe sú testované, aby sa overila ich vypínacia kapacita a výkon obnovy dielektrika. Naším cieľom je poskytnúť našim zákazníkom ističe, ktoré spoľahlivo prerušia poruchy počas celej životnosti.
Ovládací mechanizmus je komponent, ktorý otvára a zatvára kontakty vákuového prerušovača. Musí dodať potrebnú silu a rýchlosť na oddelenie kontaktov v rámci špecifikovaného času otvorenia. Ak je mechanizmus príliš pomalý, oblúk bude pretrvávať dlhšie, ako je potrebné, a porucha nebude včas odstránená. Ak je mechanizmus príliš slabý, kontakty sa nemusia úplne oddeliť a oblúk môže znova zapáliť. Ovládací mechanizmus musí byť spoľahlivý aj pri tisíckach operácií, pretože istič môže stáť celé mesiace nečinný a potom môže byť vyzvaný na prevádzku. Najbežnejšími typmi ovládacích mechanizmov pre vnútorné vákuové ističe sú pružinové mechanizmy a magnetické ovládače. Pružinové mechanizmy ukladajú energiu do pružiny a uvoľňujú ju na otvorenie alebo zatvorenie ističa. Magnetické ovládače používajú na ovládanie kontaktov elektromagnetickú cievku. Nižšie uvedená tabuľka porovnáva tieto mechanizmy.
| Typ mechanizmu | Prevádzkový princíp | Výhody | Typická aplikácia |
| Jarný mechanizmus | Uložená energia na jar | Spoľahlivé, osvedčené, nenáročné na údržbu | Štandardný distribučný rozvádzač |
| Magnetický pohon | Pohon elektromagnetickej cievky | Menej pohyblivých častí, presné ovládanie | Kompaktný rozvádzač, častá prevádzka |
V spoločnosti Zhejiang Usune Electric Co., Ltd. naša továreň používa pružinové mechanizmy pre naše štandardné produkty vnútorných vysokonapäťových vákuových ističov kvôli ich preukázanej spoľahlivosti a nízkym nárokom na údržbu. Ponúkame tiež možnosti magnetických pohonov pre aplikácie, ktoré vyžadujú častú prevádzku alebo kompaktné rozmery. Testujeme ovládací mechanizmus každého ističa, aby sme overili jeho otváracie a zatváracie časy a jeho mechanickú odolnosť.
Vnútorný vysokonapäťový vákuový istič nefunguje izolovane. Je súčasťou schémy ochrany, ktorá zahŕňa ochranné relé, prúdové transformátory a napäťové transformátory. Relé zistia poruchu a pošlú vypínací signál do ističa. Prúdové transformátory poskytujú relé zmenšenú repliku primárneho prúdu. Potom sa istič otvorí, aby sa porucha odstránila. Koordinácia medzi relé a ističom je kritická. Relé musí fungovať v rámci času otvorenia ističa a istič sa musí otvoriť skôr, ako porucha spôsobí poškodenie. Nižšie uvedená tabuľka sumarizuje koordinačné parametre.
| Komponent | Funkcia | Požiadavka na koordináciu |
| Prúdový transformátor | Stupnice primárneho prúdu pre relé | Presné v rámci triedy ochrany |
| Ochranné relé | Detekuje poruchu, odošle vypínací signál | Prevádzkový čas v rámci doby čistenia ističa |
| Prerušovač | Otvára na odstránenie poruchy | Otvárací čas v rámci času koordinácie relé |
| Upstream zariadenie | Záložná ochrana | Rozpätie selektivity s ističom po prúde |
V našej továrni poskytujeme údaje o čase otvárania a zatvárania pre naše produkty vnútorných vysokonapäťových vákuových ističov, aby naši zákazníci mohli vykonať koordinačnú štúdiu. Poskytujeme tiež technickú podporu, ktorá pomáha našim zákazníkom overiť, či istič správne koordinuje s ich ochrannými relé. Naším cieľom je zabezpečiť, aby systém ochrany fungoval podľa plánu.
Pri kúpe vnútorného vysokonapäťového vákuového ističa pre strednonapäťový distribučný systém je kritických niekoľko špecifikácií. Patria sem menovité napätie, menovitý prúd, skratový vypínací prúd, čas vypínania, mechanická odolnosť a typ pohonu. Menovité napätie sa musí zhodovať s napätím systému alebo ho prevyšovať. Menovitý prúd musí prekročiť maximálny zaťažovací prúd. Skratový vypínací prúd musí prekročiť maximálny poruchový prúd v mieste inštalácie. Doba prerušenia musí byť dostatočne krátka na udržanie stability systému. Mechanická odolnosť musí byť dostatočná na predpokladaný počet operácií. Ovládací mechanizmus musí byť spoľahlivý a ľahko udržiavateľný. Nižšie uvedená tabuľka sumarizuje tieto špecifikácie.
| Špecifikácia | Typický rozsah | Dôležitosť |
| Menovité napätie | 12 kV - 40,5 kV | Musí zodpovedať systémovému napätiu |
| Rated Current | 630 A – 4 000 A | Musí prekročiť maximálny zaťažovací prúd |
| Skratový vypínací prúd | 20 kA - 40 kA | Musí prekročiť maximálny poruchový prúd |
| Čas prerušenia | 50 ms - 80 ms | Musí udržiavať stabilitu systému |
| Mechanická odolnosť | 10 000 - 30 000 operácií | Musí zodpovedať očakávanému počtu operácií |
| Operačný mechanizmus | Pružina, magnetický pohon | Vybrané pre spoľahlivosť a údržbu |
| Normy | IEC 62271-100, GB/T 1984 | Súlad s medzinárodnými normami |
V Usune naša továreň vyrába vnútorné vysokonapäťové vákuové ističe, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť istič tak, aby vyhovoval špecifickým požiadavkám projektu, vrátane špeciálneho menovitého napätia, menovitého prúdu a prevádzkových mechanizmov. Náš inžiniersky tím vám môže pomôcť s výberovým procesom a poskytnúť podrobné technické údaje pre váš projekt.
Hodnotenie dodávateľa vnútorných vysokonapäťových vákuových ističov pre distribúciu vysokého napätia si vyžaduje zameranie sa na výrobné kapacity, typové testovanie, riadenie kvality, skúsenosti s projektmi a popredajnú podporu. Dodávateľ musí byť schopný vyrábať ističe podľa požadovaných špecifikácií a vykonávať typové skúšky na overenie ich výkonu. Musia mať systém riadenia kvality, ktorý zabezpečuje stálu kvalitu. Musia mať skúsenosti s distribučnými projektmi a musia rozumieť požiadavkám na rozvodnú sieť. A musia poskytovať popredajnú podporu vrátane inštalácie, uvedenia do prevádzky a údržby. Nižšie uvedená tabuľka sumarizuje tieto hodnotiace kritériá.
| Hodnotiace kritérium | Čo hľadať | Prečo na tom záleží |
| Výrobná kapacita | Pokročilé obrábacie, montážne a testovacie zariadenia | Zabezpečuje kvalitu a konzistenciu produktu |
| Typové testovanie | Skúšobné správy IEC 62271-100 | Overuje výkon a súlad |
| Manažment kvality | Certifikácia ISO 9001, záznamy o kontrole | Zabezpečuje stálu kvalitu produktu |
| Skúsenosti s projektom | Referencie distribučnej rozvodne, schválenia inžinierskych sietí | Preukazuje schopnosť a spoľahlivosť |
| Popredajná podpora | Inštalácia, uvedenie do prevádzky, údržba | Zabezpečuje dlhodobú spoľahlivosť |
V našej továrni vyrábame vnútorné vysokonapäťové vákuové ističe už viac ako desať rokov. Máme protokoly o typových skúškach podľa IEC 62271-100. Sme certifikovaní podľa ISO 9001 a vedieme podrobné záznamy o všetkých kontrolách. Naše skúsenosti s projektmi zahŕňajú distribučné rozvodne vo viacerých krajinách. Náš popredajný tím je k dispozícii na podporu inštalácie, uvedenia do prevádzky a údržby. Pozývame vás, aby ste nás ohodnotili podľa týchto kritérií a považovali nás za svojho partnera pre vnútorné vysokonapäťové vákuové ističe.

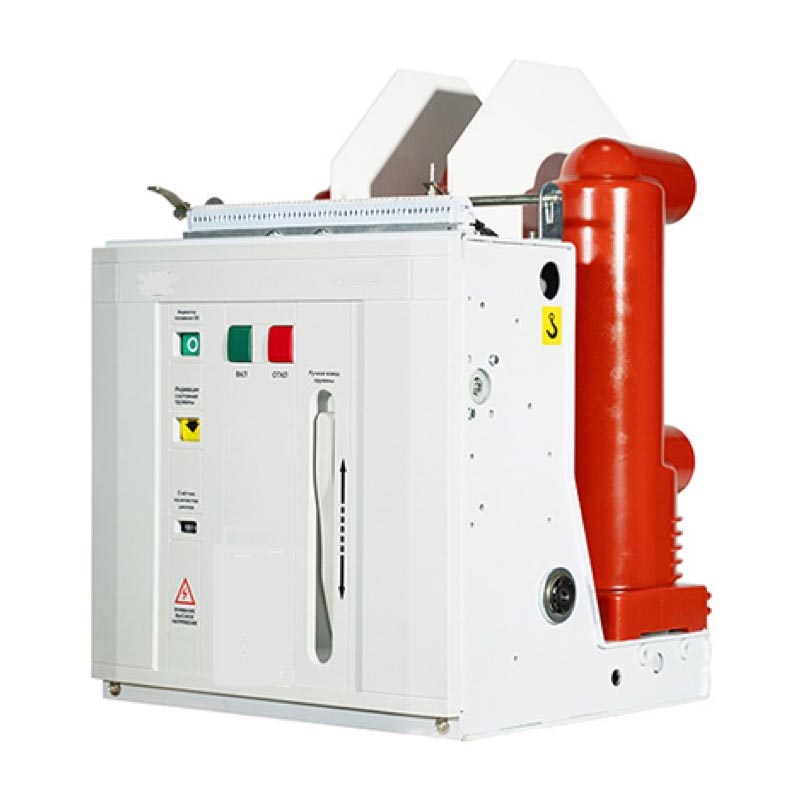

Nasledujúca tabuľka uvádza kľúčové parametre produktov pre naše vnútorné vysokonapäťové vákuové ističe. Tieto ističe sú určené pre rozvody vysokého napätia pri napätiach od 12 kV do 40,5 kV. Naša továreň môže tiež vyrábať vlastné ističe, aby vyhovovali špecifickým požiadavkám.
| Parameter | Rozsah špecifikácií | Poznámky |
| Menovité napätie | 12 kV, 24 kV, 40,5 kV | Vybrané pre systémové napätie |
| Rated Current | 630 A – 4 000 A | Vybrané pre záťažový prúd |
| Skratový vypínací prúd | 20 kA - 40 kA | Vybrané pre úroveň poruchy |
| Čas prerušenia | 50 ms - 80 ms | Vybrané pre koordináciu |
| Mechanická odolnosť | 10 000 - 30 000 operácií | Závisí od modelu |
| Operačný mechanizmus | Pružina, magnetický pohon | Vybrané pre aplikáciu |
| Izolačné médium | Vákuum | Bezúdržbový |
| Normy | IEC 62271-100, GB/T 1984 | Súlad s medzinárodnými normami |
| MOQ | 1 jednotka | Pri veľkých objednávkach možná dohoda |
| Dodacia lehota | 4 - 8 týždňov | Závisí od množstva a prispôsobenia |
V našej továrni vyrábame naše vnútorné vysokonapäťové vákuové ističe, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť napätie, prúd, vypínaciu kapacitu a operačný mechanizmus tak, aby vyhovovali vašim špecifickým požiadavkám. Náš systém kontroly kvality zahŕňa kontrolu surovín, kontrolu počas procesu a konečnú kontrolu pred odoslaním. Naším cieľom je poskytovať našim zákazníkom vysokokvalitné ističe, ktoré chránia ich distribučné systémy a zaisťujú spoľahlivosť siete.
Otázka 1: Ako sa líši vákuový istič od ističa SF6?
Odpoveď: Vákuový istič používa na uhasenie oblúka uzavretý vákuový prerušovač, zatiaľ čo istič SF6 používa plynný fluorid sírový. Vákuové ističe sa zvyčajne používajú pre aplikácie stredného napätia (do 40,5 kV) a sú známe svojou bezúdržbovou prevádzkou a kompaktnými rozmermi. Ističe SF6 sa používajú pre vyššie napätia a majú väčší vplyv na životné prostredie v dôsledku potenciálu globálneho otepľovania SF6. Pre rozvody stredného napätia je dominantnou voľbou vákuový istič.
Otázka 2: Aký je typický čas prerušenia pre vnútorný vákuový istič?
Odpoveď: Typický čas prerušenia pre vnútorný vysokonapäťový vákuový istič je 50 až 80 milisekúnd. To zahŕňa prevádzkový čas relé a čas otvorenia ističa. Rýchlejšie časy prerušenia sú dostupné pre aplikácie, ktoré ich vyžadujú. V spoločnosti Zhejiang Usune Electric Co., Ltd. sú naše ističe testované, aby sa overilo, že ich čas prerušenia spĺňa špecifikovaný výkon.
Otázka 3: Ako často by sa mal udržiavať vnútorný vákuový istič?
Odpoveď: Vnútorné vákuové ističe sú známe svojimi nízkymi nárokmi na údržbu. Vákuový prerušovač je utesnený a nevyžaduje údržbu. Ovládací mechanizmus by sa mal kontrolovať a premazávať každých 3 až 5 rokov alebo po určitom počte operácií. Po ťažkej poruche je potrebné skontrolovať opotrebovanie kontaktov. Pravidelná kontrola a údržba sú nevyhnutné na zabezpečenie spoľahlivej prevádzky.
Otázka 4: Môže sa použiť vákuový istič na prepínanie bánk kondenzátorov?
Odpoveď: Áno, vákuové ističe možno použiť na spínanie kondenzátorových bánk, ale musia byť špeciálne navrhnuté pre túto aplikáciu. Prepínanie batérií kondenzátorov kladie špeciálne požiadavky, vrátane schopnosti odolávať vysokým nábehovým prúdom a prerušeniu bez opätovného spustenia. Naša továreň môže dodať ističe so špeciálnym dizajnom kontaktov a trysiek na spínanie kondenzátorových bánk.
Otázka 5: Aká je typická doba prípravy vnútorného vákuového ističa?
Odpoveď: Typická doba dodania pre vnútorný vysokonapäťový vákuový istič je 4 až 8 týždňov v závislosti od menovitého napätia, vypínacej kapacity a požiadaviek na prispôsobenie. Pri štandardných modeloch môže byť dodacia lehota kratšia. V Zhejiang Usune Electric Co., Ltd. úzko spolupracujeme s našimi zákazníkmi, aby sme splnili harmonogramy ich projektov.
Vnútorné vysokonapäťové vákuové ističe sú nevyhnutné pre distribučné systémy vysokého napätia, pretože poskytujú rýchle odstraňovanie porúch, chránia pripojené zariadenia a poskytujú prevádzkovú flexibilitu, ktorú moderné siete vyžadujú. Vákuové zhášadlo ponúka bezúdržbovú prevádzku a dlhú mechanickú životnosť, vďaka čomu je dominantnou voľbou pre vnútorné rozvádzače. Pre manažérov obstarávania a inžinierov energetických služieb je výber správneho ističa kritickým rozhodnutím, ktoré ovplyvňuje spoľahlivosť a stabilitu distribučného systému. V Zhejiang Usune Electric Co., Ltd. má naša továreň odborné znalosti a schopnosti na výrobu vnútorných vysokonapäťových vákuových ističov, ktoré spĺňajú najnáročnejšie požiadavky na stredné napätie. Používame pokročilú technológiu vákuových prerušovačov, spoľahlivé prevádzkové mechanizmy a prísne testovanie, aby sme zaistili, že naše ističe poskytujú spoľahlivý výkon.
Či už staviate novú distribučnú rozvodňu, modernizujete existujúcu zostavu rozvádzačov alebo získavate náhradné ističe, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky. Môžeme poskytnúť technické údaje, správy o typových testoch a prispôsobené riešenia. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre energetické spoločnosti na celom svete.
Kontaktujte Zhejiang Usune Electric Co., Ltdprediskutovať vaše požiadavky na vnútorné vysokonapäťové vákuové ističe a zistiť, ako môžu naše ističe chrániť váš distribučný systém vysokého napätia.
-
