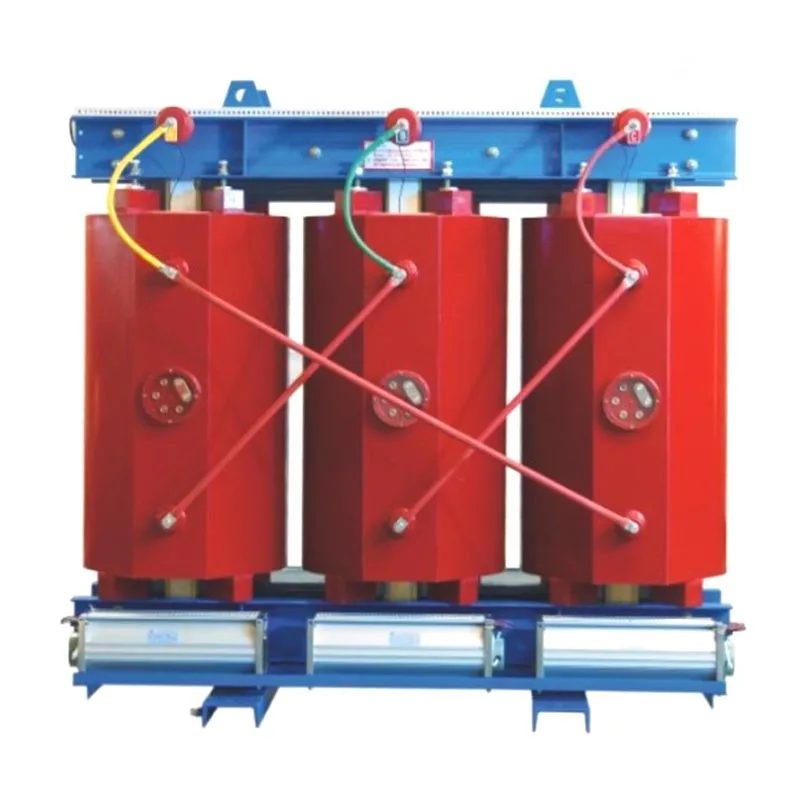

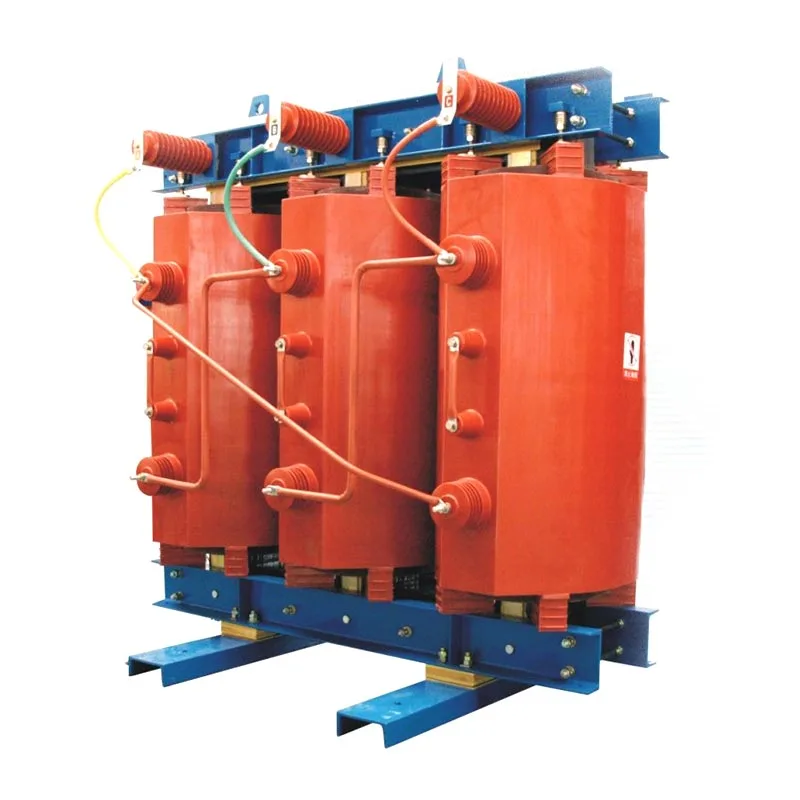

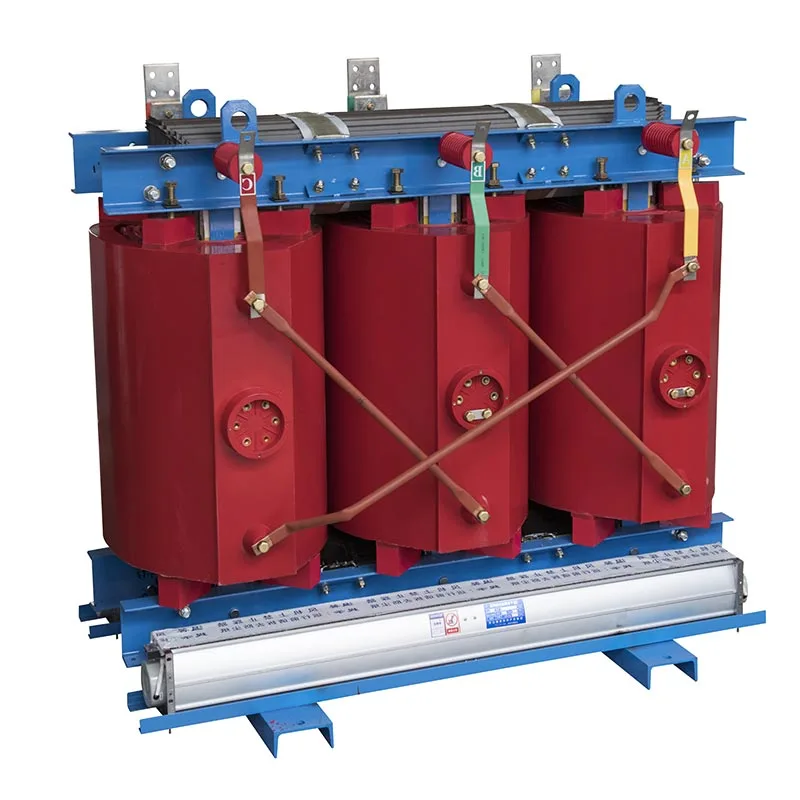

3000 3150KVA Transformátor suchého typu

Suchý transformátor Usune 3000 3150 KVA je bezolejová jednotka, ktorá eliminuje potrebu tradičnej izolácie. olej, namiesto toho sa spolieha na vzduch pri izolácii a odvode tepla. V porovnaní s transformátormi ponorenými do oleja tento produkt ponúka vynikajúca bezpečnosť, eliminuje riziko kontaminácie oleja a znamená veľmi nízke dlhodobé náklady na údržbu. je to tak ideálne sa hodí pre vnútorné prostredia, ktoré sú uzavreté, husto obývané alebo vyžadujú vysoko spoľahlivé napájanie zásoby. Rozsah duálnych špecifikácií (3000 kVA a 3150 kVA) spĺňa rôzne transformácie napätia a prenosu výkonu potreby priemyselných a civilných aplikácií.

Pracovný princíp

Transformátor suchého typu 3000 3150 KVA funguje na princípe elektromagnetickej indukcie na transformáciu napätie a prenášať elektrickú energiu. Keď cez primárne vinutie preteká striedavý prúd (AC). jadro generuje striedavý magnetický tok; tento tok preniká sekundárnym vinutím a indukuje elektromotor sila prostredníctvom elektromagnetickej indukcie. Úpravou pomeru otáčania medzi primárnym a sekundárnym vinutím sa transformátor dosahuje zvýšenie alebo zníženie napätia a zaisťuje stabilný prenos energie.

Jednotka využíva vzduch ako médium ako na izoláciu, tak aj na odvod tepla počas celej svojej prevádzky, pričom nevyžaduje žiadne izolačný olej. Spolieha sa na prirodzené alebo nútené chladenie vzduchom, vyznačuje sa jednoduchou, bezpečnou a stabilnou konštrukciou zásadne eliminuje riziká spojené s únikom ropy, požiarmi alebo výbuchmi.

Hlavné výhody produktu

1. Vysoká úroveň bezpečnosti

Bezolejový dizajn vo svojej podstate poskytuje odolnosť voči ohňu a výbuchu. Eliminuje riziko vzniku požiarov resp nehody s kontamináciou spôsobené únikmi oleja, vďaka čomu je vhodný pre uzavreté prostredie s vysokým rizikom napájania ako sú podchody, nemocnice a nákupné centrá.

2. Stabilný prevádzkový výkon

Optimalizovaná štruktúra jadra a vinutia má za následok nízky čiastočný výboj, minimálny prevádzkový hluk a slabosť elektromagnetické rušenie. Jednotka podporuje dlhodobú nepretržitú prevádzku pri zaťažení so stabilným napätím výstup, ktorý zaisťuje spoľahlivé napájanie presných zariadení.

3. Ekologické a bezúdržbové

Bezolejový a nevyžaduje likvidáciu odpadových tekutín, jednotka je šetrná k životnému prostrediu. Bez zraniteľného olejového okruhu komponentov, je prakticky bezúdržbový počas celého životného cyklu, čo výrazne znižuje prevádzkové náklady a riziko prestojov pre podniky.

4. Vhodnosť širokej aplikácie

Jednotka je navrhnutá pre vnútornú inštaláciu a je vhodná pre širokú škálu bežných scenárov distribúcie energie, vrátane komerčných budov, kampusov, nemocníc, priemyselných závodov a systémov mestskej železničnej dopravy.

Prípady aplikácií v reálnom svete

1. Projekt vnútornej distribúcie energie v mestskom metre

Linka domáceho metra využívala suché transformátory Usune 3150 kVA vo veľkom na napájanie staníc. Vzhľadom na prísne požiadavky na bezpečnosť proti požiaru a výbuchu v uzavretých priestoroch metra, vďaka bezolejovým bezpečnostným prvkom produktu ideálne sa hodí do podzemných podmienok, pričom jeho prevádzka s nízkou hlučnosťou zlepšuje prostredie stanice. The zariadenie pracovalo bez poruchy a zabezpečilo nepretržité a stabilné napájanie signalizácie, osvetlenia a energetických systémov.

2. Projekt rozšírenia kapacít priemyselného závodu vo veľkom meradle

Domáca nová energetická továreň obstarala niekoľko suchých transformátorov Usune 3000 kVA na podporu nových výrobných liniek. Produkty sa vyznačujú minimálnym kolísaním napätia a nízkym čiastočným vybitím, čo efektívne zaisťuje stabilitu obsluha presných výrobných zariadení. Ich bezúdržbový charakter znižuje náročnosť práce kontroly, poskytujúce spoľahlivú podporu napájania pre nepretržitú továrenskú výrobu.

3. Aktualizácia inteligentnej distribúcie energie pre nemocnicu najvyššej úrovne (III. A. stupeň).

Špičková nemocnica si vybrala suché transformátory Usune s výkonom 3150 kVA na modernizáciu svojho interného systému distribúcie energie. Na splnenie vysokých požiadaviek na spoľahlivosť presného lekárskeho vybavenia sú vlastnosti produktu nízke rušenie, vysoká bezpečnosť a stabilná prevádzka – účinne bráni anomáliám napájania ovplyvňovať diagnostiku a liečebné zariadenia, čím spĺňajú prísne energetické štandardy medicínskeho prostredia.

Technické špecifikácie produktu

Základné špecifikácie suchého transformátora Usune 3000 3150 KVA sú v súlade s národnými a priemyselnými normami. Ponúka stabilný výkon a vysokú prispôsobivosť a spĺňa požiadavky na prijatie rôznych projektov kontroly a dlhodobú prevádzku. Kľúčové špecifikácie sú nasledovné:

1. Menovitá kapacita: 3000kVA / 3150kVA;
2. Fáza/Frekvencia: Trojfázový, 50Hz;
3. Spôsob chladenia: AN (chladenie prirodzeným vzduchom) / AF (chladenie núteným vzduchom);
4. Izolačné médium: Vzduchová izolácia (bez izolačného oleja);
5. Prevádzkový hluk: Nízka hlučnosť; prevádzkové úrovne decibelov sú výrazne pod priemyselnými štandardmi;
6. Čiastočné vybitie: Ultranízke čiastočné vybitie, vhodné pre presné energetické aplikácie;
7. Trieda ochrany: Vhodné pre štandardné požiadavky na vnútornú ochranu; úrovne ochrany je možné prispôsobiť žiadosť;
8. Životnosť: ≥30 rokov pri štandardných prevádzkových podmienkach.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Požiadavky na inštaláciu a prevádzkové prostredie

1. Miesto inštalácie: Iba vnútorná inštalácia; vyžaduje dostatočný priestor na vetranie a odvod tepla; vyhnúť sa uzavreté, nevetrané prostredie;
2. Teplota okolia: Štandardný rozsah prevádzkovej teploty -20°C až +40°C; vyhýbajte sa vystaveniu vysokým teplotám priame slnečné svetlo alebo kondenzácia pri nízkej teplote;
3. Podmienky prostredia: Miesto inštalácie musí byť bez korozívnych plynov, horľavého alebo výbušného prachu, silné vibrácie a elektromagnetické rušenie;
4. Požiadavky na inštaláciu: Zariadenie musí byť nainštalované vodorovne a bezpečne pripevnené; ponechať dostatočný priestor pre údržba a odvod tepla; postačujú štandardné ochranné zariadenia na rozvod energie;
5. Nadmorská výška: Vhodné pre oblasti so štandardnou nadmorskou výškou; pre vysokohorské oblasti sú k dispozícii riešenia na mieru.

FAQ

Q1: Aké sú kľúčové rozdiely medzi suchými transformátormi Usune a tradičnými transformátormi ponorenými do oleja?

Hlavný rozdiel spočíva v izolácii a médiách na odvádzanie tepla. Usune transformátory suchého typu používajú vzduch pre obe izolácia a chladenie, ktoré nevyžadujú žiadny izolačný olej, zatiaľ čo transformátory ponorené do oleja sa spoliehajú na izolačný olej tieto funkcie. Tento produkt ponúka vynikajúcu bezpečnosť (odolnosť voči ohňu), neznečisťuje a je bezúdržbový, vďaka tomu je ideálny pre vnútorné použitie, husto obývané oblasti a kritické verejné zariadenia.

Q2: Ako si mám vybrať medzi modelmi 3000 kVA a 3150 kVA?

Model 3000 kVA je vhodný pre stredne zaťažené aplikácie, ako sú malé až stredné komerčné budovy, štandard priemyselné závody a komunálne rozvodné zariadenia elektrickej energie. Model 3150 kVA ponúka vyššiu kapacitu, vďaka čomu je ideálne pre scenáre s vysokou záťažou vyžadujúce neprerušované a vysoko spoľahlivé napájanie – ako sú veľké továrne, systémy metra, nemocnice najvyššej úrovne (III-A) a veľké areály; konkrétny model je možné vybrať na základe skutočného zaťaženia požiadavky.

Otázka 3: Vyžadujú suché transformátory Usune pravidelnú údržbu a aká je ich životnosť?

Sú za štandardných prevádzkových podmienok bezúdržbové, čím odpadá potreba periodickej výmeny oleja resp servis olejových okruhov vyžadovaný zariadeniami ponorenými do oleja; iba pravidelné čistenie prachu z ventilácie otvory sú potrebné. Pri štandardnej inštalácii a bežných prevádzkových podmienkach má zariadenie životnosť viac ako 30 rokov, čo má za následok nižšie celkové náklady na vlastníctvo.
