Vnútorný kovový výsuvný AC rozvádzač KYN61-40.5 je určený pre 40,5kV, 50/60Hz trojfázové rozvody striedavého prúdu. Prijatie ABB štandardizovaný dizajn obrysu a koncepty rozhrania človek-stroj vysokonapäťové rozvádzače kombinujú osvedčenú priehradkovú štruktúru KYN61 s Priemyselný vzhľad v štýle ABB a pokročilé funkcie prevádzkovej bezpečnosti.
Navrhnuté pre spoľahlivé aplikácie distribúcie energie stredného napätia Rozvádzač KYN61-40.5 poskytuje vynikajúcu mechanickú pevnosť, elektrické výkon a pohodlie údržby pre rozvodne, elektrárne a priemyselné energetické systémy.
Telo skrine rozvádzača KYN61-40.5 je vyrobené s použitím vysokej kvality hliníkovo-pozinkované oceľové plechy spracované technológiou CNC ohýbania. The konštrukcia využíva vysokopevnostnú skrutkovú montážnu metódu bez zvárania, čo zaisťuje vynikajúca tuhosť skrine, rozmerová presnosť a dlhodobá mechanická stabilita.
Štandardné rozmery skrine sú:

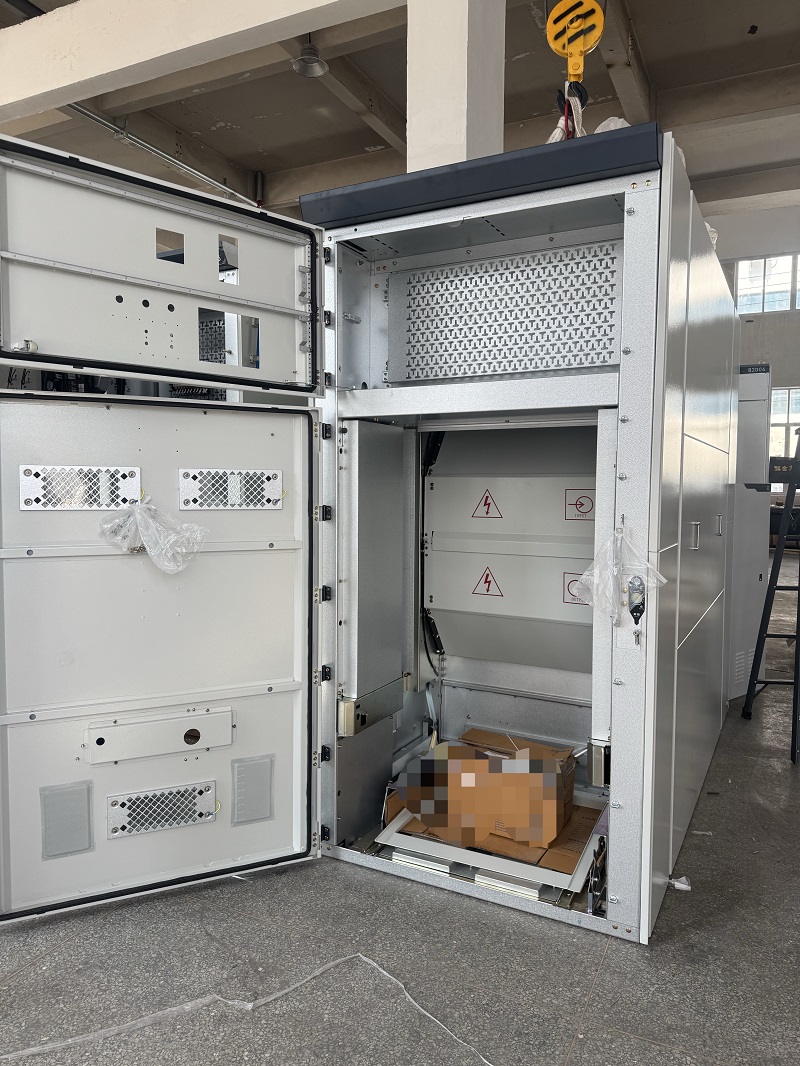

Kryt je rozdelený uzemnenými kovovými priečkami na štyri samostatné priehradky:
Každá priehradka je vybavená nezávislým kanálom na uvoľnenie tlaku, aby bola efektívna uvoľnite tlak vnútorného oblúka a zvýšte prevádzkovú bezpečnosť.
Predný panel rozvádzača KYN61-40.5 má integrovaný operačný dizajn. Priezor prístroja, mechanická ovládacia rukoväť, poloha ručného vozíka indikátor, uzamykací mechanizmus a výstražné štítky sú usporiadané v prehľadnom a organizované usporiadanie, ktoré umožňuje operátorom rýchlo identifikovať stav zariadenia.
Optimalizované vetracie mriežky poskytujú efektívny odvod tepla pri zachovaní čistý a jednotný vzhľad skrine. Stupeň ochrany krytu dosahuje IP4X a úroveň ochrany je IP2X, keď sú dvere priestoru ističa zapnuté otvorené.
Rozvádzač KYN61-40.5 je plne kompatibilný s ABB HD4 a VD4-40.5 výsuvné vákuové ističe, ako aj ochranné relé ABB série REF. Vďaka tomu je ideálnym riešením pre projekty vyžadujúce rozvádzače kompatibilné s ABB konfigurácie.
Výsuvný ručný vozík využíva skrutkový hnací mechanizmus namontovaný na podlahe, poskytuje plynulú prevádzku a vynikajúcu zameniteľnosť pre vákuový okruh ABB ističe. Kompletný päťzábranový blokovací systém integruje mechanické a funkcie elektrickej bezpečnostnej ochrany podľa koncepcií bezpečnostnej logiky ABB.
Dizajn, vôľa izolácie, mechanická štruktúra a elektrický výkon rozvádzača KYN61-40.5 spĺňajú medzinárodné normy vrátane:
Rozvádzač podporuje požiadavky projektu vrátane testov nárastu teploty, testy odolnosti proti skratu a testy klasifikácie vnútorného oblúka, vďaka čomu je vhodné pre náročné aplikácie rozvodu vysokého napätia.
Rozvádzač má vzhľad skrine v štýle ABB a štandardizovanú prevádzku dizajn rozhrania, ktorý poskytuje profesionálny a pohodlný priemyselný vzhľad prevádzkové skúsenosti.
Skrutkovaná modulárna montážna štruktúra zlepšuje tuhosť skrine, zjednodušuje inštaláciu a umožňuje jednoduchšiu údržbu a budúce rozširovanie.
Uzemnené kovové priečky vytvárajú oddelené funkčné oddelenia, čím sa zlepšujú bezpečnosť operátora a poskytovanie účinnej ochrany vnútorného oblúka proti tlaku.
Rozvádzač je špeciálne navrhnutý tak, aby zodpovedal vákuovým ističom ABB 40,5 kV a ochranné zariadenia, ktoré poskytujú vynikajúcu zameniteľnosť a systém integrácia.
S krytím IP4X a pokročilým bezpečnostným dizajnom je KYN61-40.5 Rozvádzač je vhodný pre rozvodne, elektrárne, priemyselné elektrárne a iné projekty rozvodov stredného napätia.
Rozvádzač KYN61-40.5 je široko používaný v:
S dizajnom kompatibilným s ABB, robustnou mechanickou konštrukciou, pokročilou bezpečnosťou ochranu a súlad s normami IEC, poskytuje rozvádzač KYN61-40.5 spoľahlivé riešenie pre požiadavky na rozvod vysokého napätia. Doručuje dlhá životnosť, pohodlná údržba a stabilná prevádzka pre kritický výkon aplikácie na celom svete.
