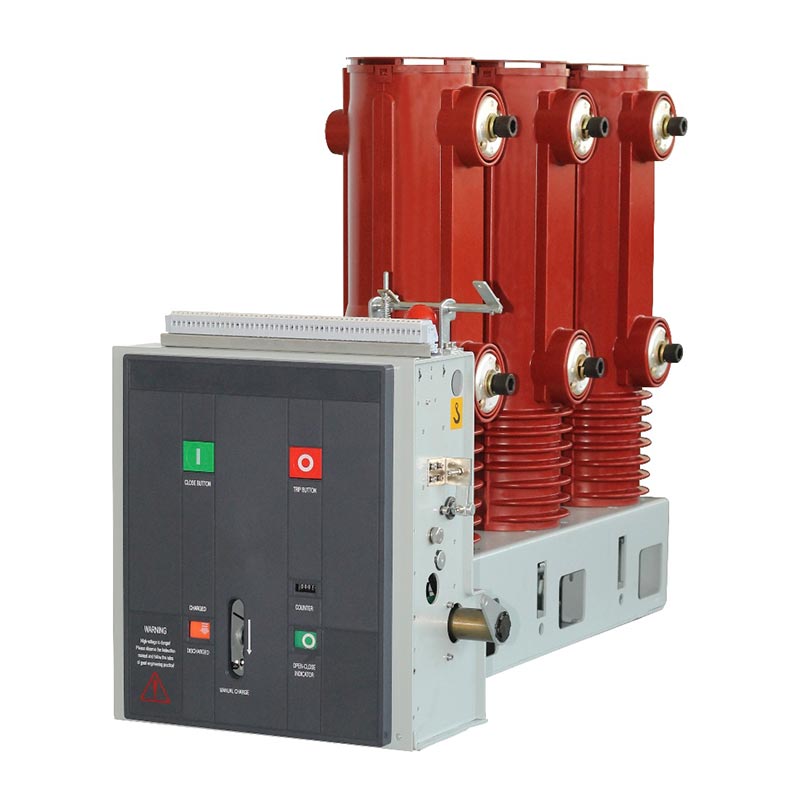

Vnútorný vákuový istič Vcb Usune 33kv je produkt novej generácie navrhnutý na základe pokročilého rozvádzača Koncepcie výskumu a vývoja a skutočné potreby globálneho trhu s distribúciou energie. Je vhodný pre trojfázový striedavý prúd 50Hz vnútorné rozvodné systémy elektrickej energie s menovitým napätím 40,5 kV (prevádzková úroveň 33 kV), jadro funkcie, ako je normálne spínanie záťaže, prerušenie poruchového prúdu, ochrana proti preťaženiu systému a vybavenie bezpečnostná izolácia.
Produkt upúšťa od zložitých a redundantných štruktúr, využíva integrovaný rám a modulárne usporiadanie, optimalizované pre pevnú bočnú montáž v rámci vysokonapäťového rozvádzača. Ponúka výrazné výhody v priestore skrine prispôsobenie, celkovú stabilitu konštrukcie a neskoršiu prevádzku a údržbu. V porovnaní s bežným interiérom vákuové ističe, je prispôsobivejší častým prevádzkovým podmienkam, má dlhšiu mechanickú životnosť a stabilnejšia prevádzková konzistencia, ktorá plne spĺňa požiadavky na nepretržitú a spoľahlivú prevádzku kritických napájacie prepojenia.
Vyvinutý špeciálne na riešenie problémov praktických aplikácií vo vnútorných rozvádzačoch 33 kV/40,5 kV. prijíma profesionálnu logiku dizajnu prepínačov. Jeho mechanické výstupné charakteristiky sú dokonale prispôsobené prevádzkové požiadavky vákuového prerušovača. Všetky konštrukčné a výkonové konfigurácie sú navrhnuté pre vnútorné pevné inštalácie, časté prevádzky, rozvodne a scenáre distribúcie priemyselnej energie. The technológia je vyspelá a vysoko praktická pre inžinierske aplikácie.
Vnútorný vákuový istič 33 kV Vcb využíva vyspelý modulárny pružinový ovládací mechanizmus. Jeho prenos štruktúra je jednoduchá a spoľahlivá, bez zložitých alebo ľahko poškodených prenosových spojov. Overené v mnohých priemyselná distribúcia energie, modernizácia rozvodní a projekty ťažobného napájania, demonštruje vynikajúce výkon v presnosti zatvárania a otvárania, mechanická životnosť a schopnosti proti rušeniu.
Prevádzková cievka, motor akumulácie energie a prevádzková logika sú navrhnuté podľa menovitých parametrov. The rozsah adaptácie napätia je jasný a logika prepojenia pomocného spínača je spoľahlivá. Uzavretie produktu, otváranie a skladovanie energie sú štandardizované s kompletnými rozmermi, rozhraniami a zapojením konfigurácie. Môže byť priamo zladený so štandardným 33kV vnútorným rozvádzačom, ktorý ponúka silnú kompatibilitu a vysoká vymeniteľnosť.
Indikátor stavu a pomocný spínač sú vybavené dvojitým elektrickým/manuálnym režimom akumulácie energie. V neskorších fázach vypínania sa používa konštrukcia absorpcie hydraulického nárazníka, čím sa účinne znižuje opotrebovanie nárazom a zlepšenie prevádzkovej bezpečnosti. Poskytuje jasnú spätnú väzbu o skladovaní energie a stave otvárania/zatvárania, čím sa vyhýba riziko nesprávnej prevádzky a komplexné zaistenie bezpečnosti prevádzky a údržby na mieste.

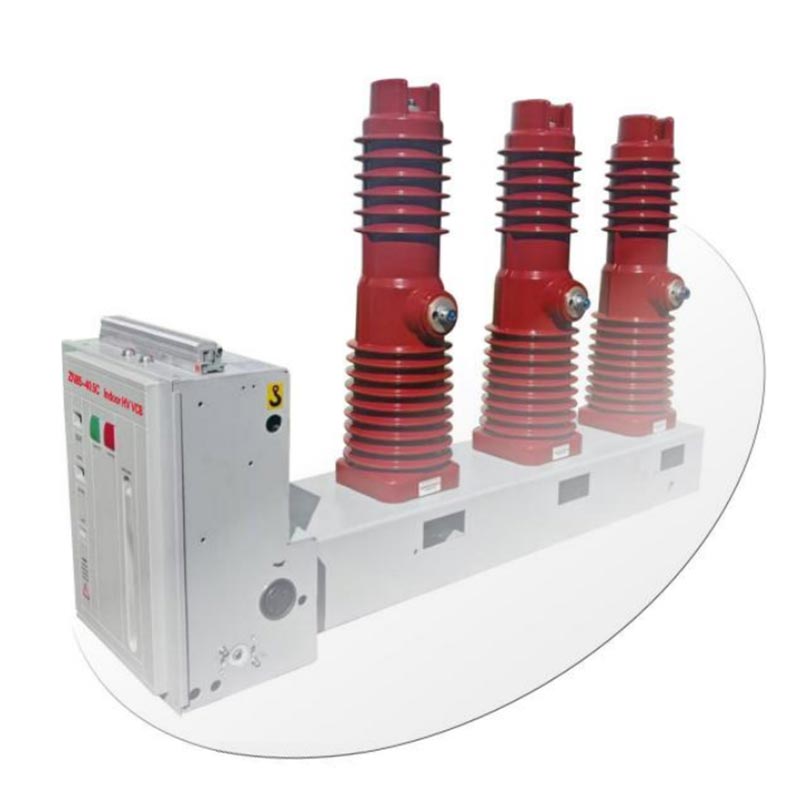

Jadro vnútorného vákuového ističa Usune ZN85C-40.5 33 kV používa vyhradenú modulárnu pružinu. mechanizmus, ktorý je úplne inštalovaný vo vnútri rámu zariadenia a je nepostrádateľným základným komponentom celková konštrukcia ističa. Tento mechanizmus je špeciálne navrhnutý pre 40,5 kV vnútorné montované na pevnú stranu modely s výrazne zjednodušenou prevodovou štruktúrou a racionálnejším rozložením síl.
Jeho najvýznamnejším konštrukčným prvkom je dokonalé prispôsobenie sa vertikálnemu usporiadaniu ističa, umožňuje vysoko integrovanú montáž s hlavným obvodom a pólovým systémom. Krivka výstupnej sily mechanizmu dokonale zodpovedá prevádzkovým požiadavkám vákuového zhášadla, čím sa vyhnete problémom, ako je nesprávne prispôsobená prevádzka rýchlosti, nestabilný prítlak a krátka mechanická životnosť spôsobená konvenčnými mechanizmami. je to tak obzvlášť vhodné pre mechanické charakteristiky a prevádzkové podmienky vnútorného vákuového okruhu 40,5 kV ističe.
Vypínacia sila ističa je úplne zabezpečená zásobníkom energie uzatváracej pružiny, ktorý podporuje oboje Prevádzkové režimy pohonu elektromotorom a ručnej rukoväte. Aj pri výpadkoch prúdu alebo údržbe zaisťuje normálnu prevádzku skladovanie energie a uzatváranie zálohy.
V režime akumulácie elektrickej energie poháňa ozubené koleso motor akumulácie energie pripevnený k bočnej doske mechanizmu prenosový systém. V manuálnom režime akumulácie energie operátor otáčaním ťahá za vyhradenú rukoväť na skladovanie energie hriadeľ prevodovky a zostava ozubeného kolesa. Cez jednosmernú spojku sa akumulačný hriadeľ otáča synchrónne, natiahnutie zatváracej pružiny na dokončenie uloženia energie.
Po dosiahnutí plného zásobníka energie, západka zásobníka energie bezpečne uzamkne vačkový valec a jednosmernú spojku automaticky odpojí. Súčasne spojovacia doska poháňa indikátor akumulácie energie, aby sa preklopil, zobrazenie indikátora „uložená energia“ a pomocný spínač na odpojenie motora. Pri tomto bod, istič prejde do stavu pripravenosti na zatvorenie, s jasným a spoľahlivým stavom.
Zatvorenie je možné dosiahnuť manuálnym stlačením zatváracieho tlačidla alebo diaľkovým ovládaním zatváracieho elektromagnetu. Po spustení mechanizmus akumulácie energie rýchlo uvoľní západku a vopred uloženú zatváraciu pružinu zmršťuje, čo spôsobí, že vačka, hriadeľ zásobníka energie a jednosmerná spojka sa pohybujú synchrónne.
Vačka ďalej poháňa spojovací mechanizmus, tlačí izolované tiahlo a posúva kontakt smerom k zatváraniu polohu, stlačenie kontaktnej tanierovej pružiny a vytvorenie stabilného kontaktného tlaku potrebného pre menovitý vedenie prúdu. Po zatvorení uzatváracia západka zablokuje valček mechanizmu, pričom udržiava zatvorenú polohu; a indikátor akumulácie energie a pomocný spínač sa automaticky resetujú, čím sa pripojí obvod motora. S externým napájací zdroj, okamžite prejde do stavu opätovného uskladnenia energie, indikátor zatvorenia/otvorenia sa prepne na „zatvorený“ stav a hlavný a pomocný spínač dokončia synchrónne spínanie.
Vypnutie môže byť spustené tromi spôsobmi: manuálne pomocou vypínacieho tlačidla, cez externú elektrickú spúšť alebo cez an nadprúdová vypínacia jednotka. Po spustení sa zatváracie západky odblokujú, čím sa uvoľní stav uzamknutia medzi jednotlivými mechanizmus a valčeky.
Pri kombinovanom pôsobení kontaktnej pružiny a vypínacej pružiny sú vo vnútri pohyblivé a stacionárne kontakty komora vákuového zhášadla pevného pólu sa rýchlo a spoľahlivo oddelí, čím sa dosiahne poruchový prúd alebo záťaž prerušenie prúdu. V neskorších fázach vypínania zabudovaný hydraulický nárazník absorbuje zvyšky energia nárazu, obmedzenie konečnej polohy vypnutia, zníženie hluku a opotrebovania pri mechanickom náraze a predĺženie celková mechanická životnosť zariadenia.
Spôsob inštalácie a rozmery
Usune ZN85C-40.5 využíva pevnú bočnú montážnu štruktúru, špeciálne navrhnutú pre štandardné vnútorné použitie. vysokonapäťové rozvádzače. Vyznačuje sa vysokou kompatibilitou so skrinkami, pohodlnou montážou, uvedením do prevádzky a následným údržbu a podporuje tri hlavné spôsoby inštalácie elektroinštalácie:
- Typ kábla na pravej strane
- Typ kábla s horným vstupom
- Typ zapustenej inštalácie
Celkové rozmery prísne dodržiavajú špecifikácie zodpovedajúcej celkovej jednotke (podrobné informácie nájdete na obrázku 1 rozteč montážnych otvorov, celková dĺžka, šírka, výška a rozmery pripojenia prípojníc), umožňujúce štandardizáciu výmena a zjednotené prispôsobenie skríň, čím sa znížia náklady na dizajn, úpravu a inštaláciu zákazníka.
A: Áno. Menovité konštrukčné napätie produktu je 40,5 kV, čo plne vyhovuje požiadavkám bežnej prevádzky v interiéri 33kV energetických systémov. Má dostatočnú izoláciu a rozpätie kapacity a môže byť bezpečne a stabilne aplikované na projekty vnútorných rozvádzačov 33 kV v priemyselných a banských podnikoch, elektrárňach a malých a stredne veľké rozvodne.
Odpoveď: Tento 33kV vnútorný vákuový istič Vcb je vybavený špeciálnou rukoväťou na ručné ukladanie energie. Keď externé napájanie je prerušené alebo motor zlyhá, obsluha môže manuálne dokončiť zatváranie a energiu skladovanie pomocou rukoväte zásobníka energie, čím sa dosiahne normálne zatváranie a výrazne sa zlepší schopnosť núdzovej prevádzky zariadenia pri výpadku prúdu a podmienkach údržby.
Odpoveď: Tento pevný model s bočnou montážou má silnejšiu konštrukčnú tuhosť a menší radiálny inštalačný priestor, vďaka čomu je ľahšie zladiteľné s kompaktným rozvádzačom. Ponúka tiež vyššiu stabilitu pri častej prevádzke a vibráciách podmienky. Inštalácia, upevnenie a následná údržba sú jednoduchšie, vďaka čomu sú vhodnejšie pre priemyselné použitie používateľov, projekty modernizácie a scenáre výmeny nie úplne zásuvkového typu s vysokými požiadavkami na pevné a spoľahlivá prevádzka.
