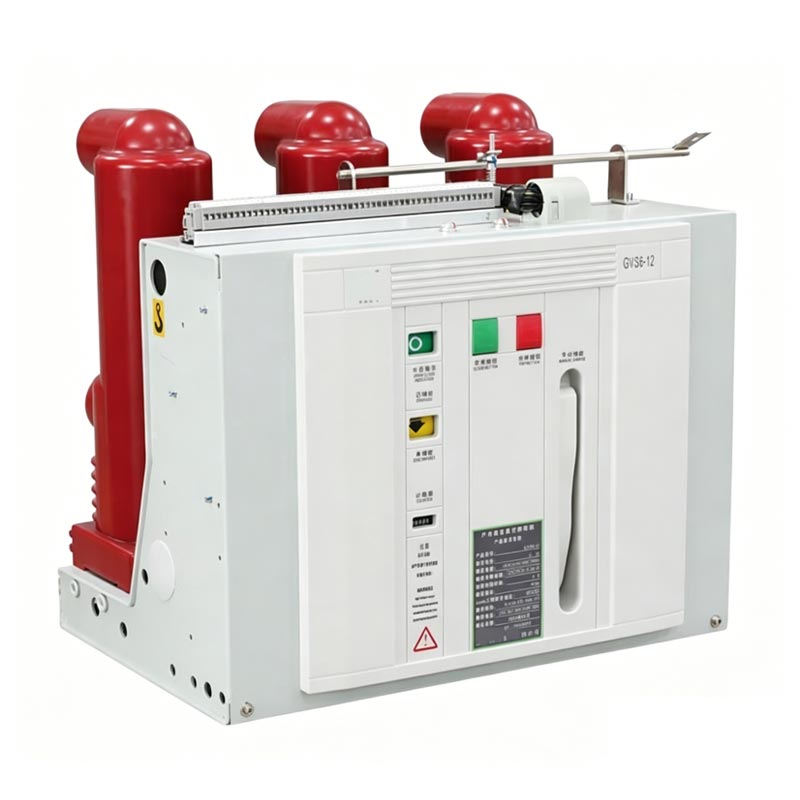

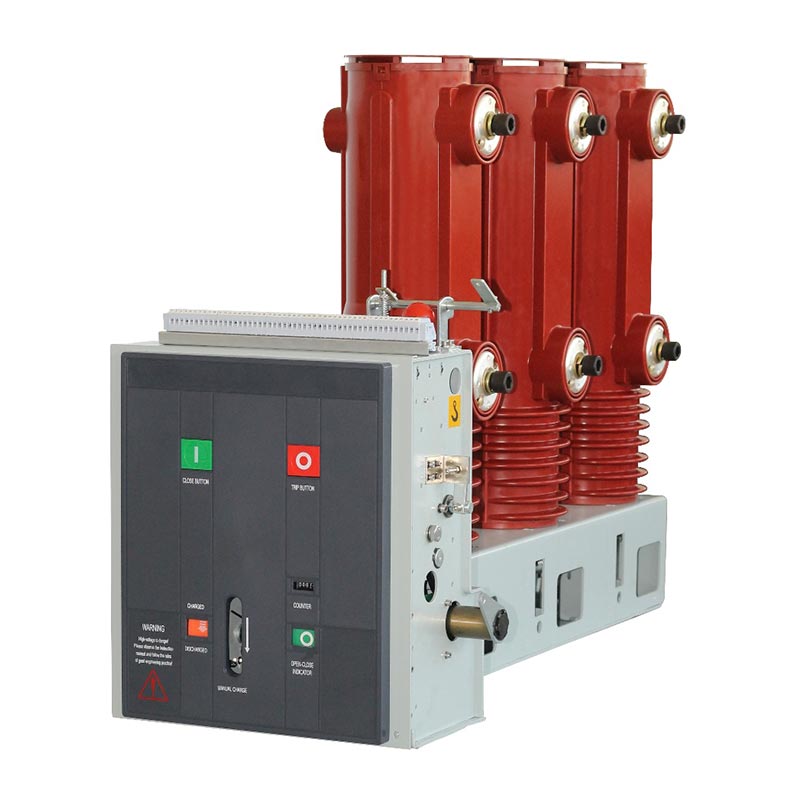

Vnútorné vákuové ističe Usune VS-12 (VEP-12) série 12 11kv sú vysokovýkonné vnútorné vysokonapäťové ističe rozvádzač integrujúci riadiace a ochranné funkcie, ktorý sa používa hlavne v 12/11 kV vnútorných strednonapäťových zdrojoch distribučných systémov. Ako výrobca špecializujúci sa na výskum a vývoj a výrobu vysokého napätia elektrických zariadení, Usune má štandardizovanú továreň v Číne, ktorá integruje výskum a vývoj, výrobu, testovanie a popredajný servis, aby sa zabezpečilo, že každý výrobok spĺňa domáce a medzinárodné priemyselné normy. Produkt ponúka pevné aj zásuvkové možnosti inštalácie, čo umožňuje flexibilnú integráciu s rôznymi rozvádzačmi vyhovujú inštalačným potrebám rôznych scenárov, ako sú priemyselné dielne, miestnosti na rozvod energie a komerčné budovy.
Hlavná výhoda 12 11kv vnútorného vákuového ističa Vcb spočíva v prijatí tretej generácie technológia izolácie s pevným zapuzdrením, významný prelom vo vývoji vákuových ističov izolačná technológia. Od vzduchovej izolácie prvej generácie a kompozitnej izolácie druhej generácie až po dnešnú tretej generácie pevnej zapuzdrenej izolácie, Usune priebežne optimalizoval štruktúru izolácie, riešil bolestivé miesta tradičných výrobkov sú citlivé na vplyvy prostredia a majú zlú stabilitu, čo vedie k technologickej modernizácii vákuových ističov v priemysle.
Pólová izolácia vákuových ističov prešla tromi generáciami technologických vylepšení. Usune Séria VS-12 (VEP-12) využíva najpokročilejšiu tretiu generáciu technológie pevnej zapuzdrenej izolácie, ktorá dosahuje kvalitatívny skok:
Živé časti sú úplne vystavené vzduchu. Úroveň izolácie je výrazne ovplyvnená environmentálnymi faktormi, ako sú vlhkosť, prach, nárazy pri preprave a malé zvieratá, čo má za následok zlú stabilitu a vysokú poruchovosť.
Komora na zhášanie oblúka je chránená puzdrom z epoxidovej živice, ale časti pod napätím nie sú úplne utesnené a sú stále ovplyvňované vonkajšími faktormi, ako je prach, vlhkosť a hmyz zásadne vyriešiť problém environmentálnej adaptability.
Prostredníctvom technológie APG sú zhášacia komora a horné a spodné výstupné svorky zapuzdrené epoxidová živica. To nielen zmenšuje objem zhášacej komory, ale aj úplne izoluje zariadení pred vplyvom vonkajšieho prostredia (prach, vlhkosť a pod.), výrazne zlepšujúce počasie odolnosť a prevádzkovú stabilitu. Epoxidová živica slúži aj ako primárna izolácia a mechanická podpora, s vynikajúce elektrické pole a rozloženie napätia v porovnaní s rôznymi nepravidelne tvarovanými izolačnými priečkami konštrukcie, zabezpečujúce dlhodobú stabilnú prevádzku zariadenia.
Využíva technológiu pevnej zapuzdrenej izolácie tretej generácie a nie je ovplyvnená vonkajším prostredím, má vysokú spoľahlivosť izolácie a účinne zabraňuje poruchám izolácie spôsobeným environmentálnymi faktormi.
Dlhá mechanická životnosť (až 20 000 cyklov, 10 000 cyklov pre hodnotenie 50KA), vysoký menovitý skratový vypínací prúd (20-40KA), rýchla rýchlosť otvárania a zatvárania, čo umožňuje rýchlu izoláciu porúch a chráni bezpečnú prevádzku energetický systém.

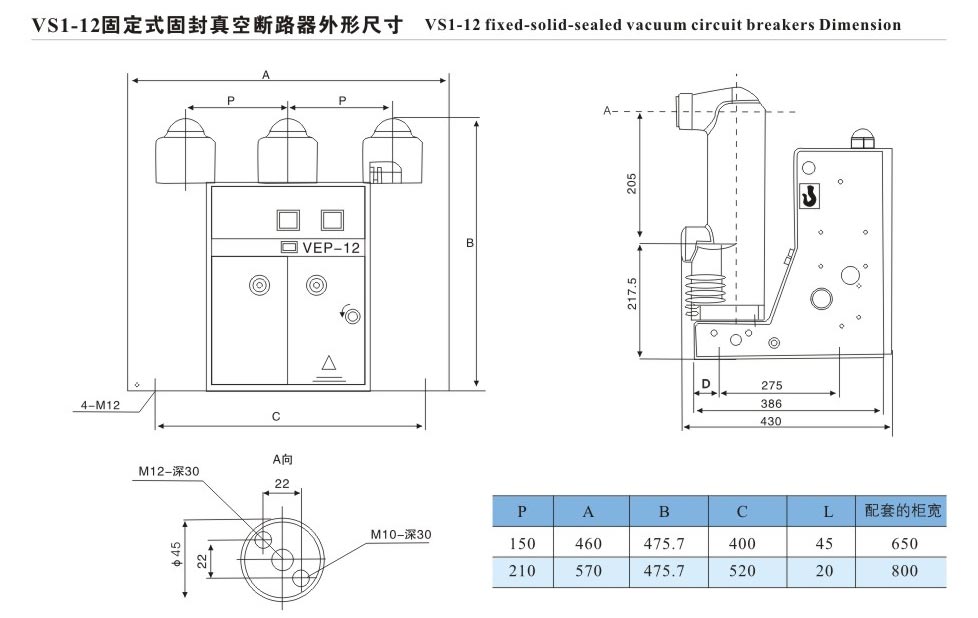

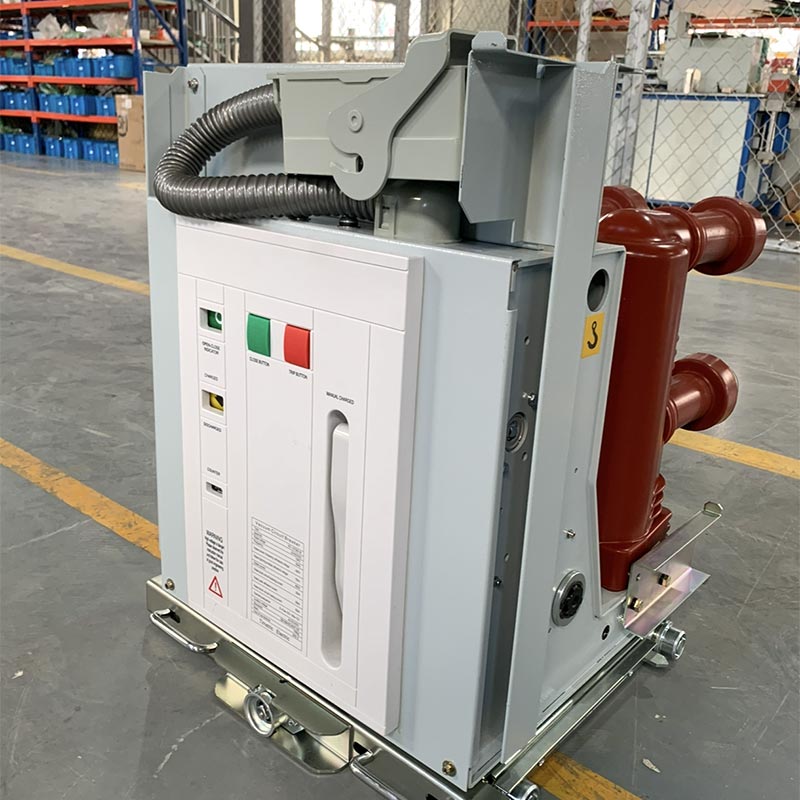

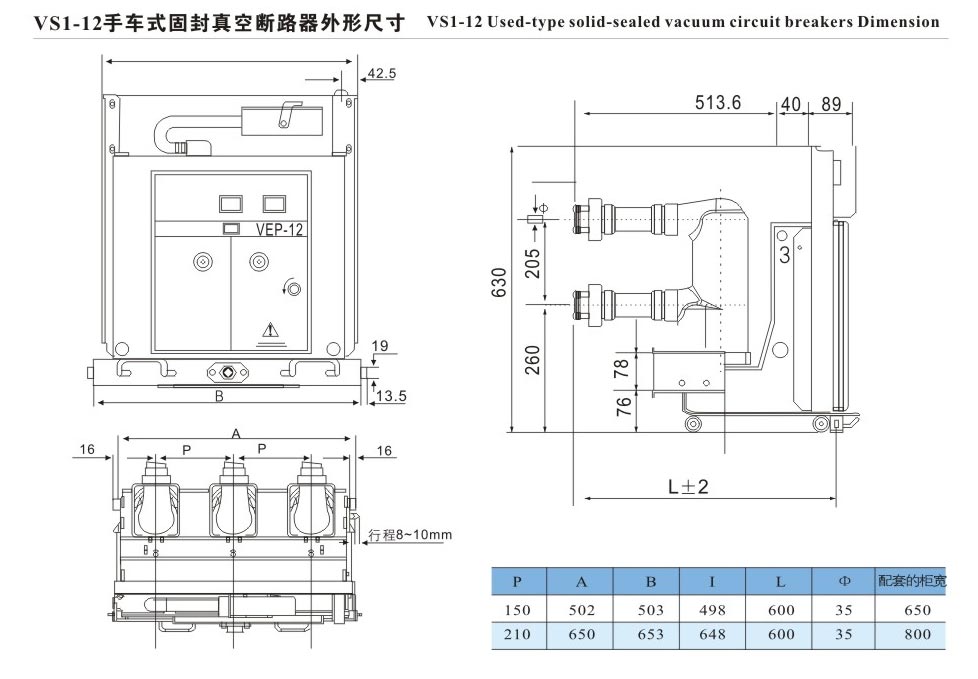

Technológia pevného zapuzdrenia znižuje veľkosť produktu; k dispozícii sú pevné a zásuvkové možnosti, čo umožňuje flexibilná integrácia s rôznymi rozvádzačmi a prispôsobivosť obmedzenému inštalačnému priestoru vo vnútorných rozvodoch izby.
Pevná zapuzdrená štruktúra zabraňuje vonkajšej korózii živých častí, čím sa znižuje frekvencia údržby a dosiahnutie bezúdržbovej primárnej prevádzky, čím sa výrazne ušetria náklady používateľov na následnú údržbu.
Ako profesionálny výrobca, Usune zaviedol komplexný systém kontroly kvality vo svojej čínštine továreň. Každý produkt prechádza prísnym testovaním výkonu pred opustením továrne, aby sa zabezpečili tieto parametre spĺňajú normy a kvalita je spoľahlivá.
Vnútorný vákuový istič Usune VS-12 (VEP-12) série 12 11kv sa môže pochváliť vynikajúcimi technickými parametrami, plne spĺňajúce požiadavky 12/11kV rozvodov vysokého napätia. Kľúčové špecifikácie sú uvedené v nasledujúca tabuľka (parametre platia pre domácu výrobu zhášacích komôr):
| sériové číslo | Meno | Jednotka | Parameter |
| 1 | Menovité napätie | kV | 12 |
| 2 | Menovitá úroveň izolácie | - | 1min výkon Odolné napätie frekvencie: 42kV; Menovité výdržné napätie blesku: 75 kV |
| 3 | Menovitá frekvencia | HZ | 50 |
| 4 | Rated Current | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Menovitý skratový vypínací prúd | KA | 20, 25, 31,5, 40 |
| 6 | Menovitý krátkodobý výdržný prúd | - | 20, 25, 31,5, 40 |
| 7 | Menovité trvanie skratu | S | 4 |
| 8 | Menovitý špičkový výdržný prúd | KA | 50, 63, 80, 100 |
| 9 | Menovitý skratový a vypínací prúd | - | 50, 63, 80, 100 |
| 10 | Výdržné napätie sekundárneho obvodu výkonovej frekvencie (1 min) | V | 2000 |
| 11 | Menovitý prerušovací prúd jedného kondenzátora/spätného kondenzátora | A | 630/400 (800/400 za 40 KA) |
| 12 | Menovitý prúd vytvárania kondenzátorovej banky | A | 12.5 |
| 13 | Otváracia doba | pani | 20-50 |
| 14 | Čas zatvárania | pani | 35-70 |
| 15 | Mechanický život | Times | 20 000 (10 000-krát za 50 KA) |
| 16 | Hodnotené aktuálne časy prerušenia | Times | 20 000 (10 000-krát za 50 KA) |
| 17 | Hodnotené krátkodobé aktuálne časy prerušenia | Times | 50 (30-krát za 40 KA, 20-krát za 50 KA) |
| 18 | Povolená kumulatívna hrúbka opotrebenia pohyblivých a statických kontaktov | mm | 3 |
| 19 | Menovité prevádzkové napätie pri zatváraní a otváraní | V | AC110/220, DC110/220 |
| 20 | Menovité napätie motora skladovania energie | V | AC110/220, DC110/220 |
| 21 | Menovitý výkon motora akumulácie energie | W | 70 (80 za 40 KA, 50 KA) |
| 22 | Čas skladovania energie | S | ≤10 |
| 23 | Kontaktná vzdialenosť | mm | 11±1 |
| 24 | Cez Cestovanie | mm | 3,5 ± 0,5 |
| 25 | Čas ukončenia kontaktu | pani | ≤2 |
| 26 | Trojfázová synchronizácia otvárania a zatvárania | pani | ≤2 (≤3 pre 40KA, 50KA) |
| 27 | Priemerná rýchlosť otvárania | m/s | 0,9-1,2 |
| 28 | Priemerná rýchlosť zatvárania | m/s | 0,5-0,8 |
| 29 | Odpor hlavného vodivého obvodu | μΩ | < 60 (630 A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Uzavierací kontaktný tlak | N | 2000 ± 200 (20 KA); 2400 ± 200 (25KA); 3100 ± 200 (31,5 KA); 4250 ± 250 (40 KA); 6500±500 (50KA) |
| 31 | Hodnotená postupnosť operácií | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (za 50 KA) |
Na overenie spoľahlivosti a použiteľnosti vákuového okruhu Usune VS-12 (VEP-12) série 12 11kv Indoor Vcb Breaker, tento produkt bol úspešne aplikovaný na projekt rekonštrukcie rozvodov energie vo veľkej chemickej oblasti priemyselný park vo východnej Číne (kľúčový projekt miestnej priemyselnej modernizácie). Park má zložité prevádzkové podmienky, vysoká vlhkosť, vysoká prašnosť a časté zmeny energetického zaťaženia. Existujúce ističe často došlo k poruchám izolácie v dôsledku environmentálnych faktorov, ktoré ovplyvňujú normálnu produkciu v parku.
Po hĺbkovom skúmaní a porovnaní si park vybral Usune ako svojho určeného dodávateľa, pričom prijal 36 Usune Pevné vnútorné VCB série VS-12 (VEP-12), všetky vyrába Usune vo svojej čínskej továrni. Tento produkt využíva technológia pevnej zapuzdrenej izolácie tretej generácie, účinne odolávajúca účinkom vysokej vlhkosti a prach v priemyselnom parku. Jeho menovitý skratový vypínací prúd 31,5 kA plne spĺňa výkonovú ochranu potreby vysokovýkonných zariadení v parku.
Od oficiálneho uvedenia do prevádzky v októbri 2024 fungovalo 36 jednotiek VCB stabilne viac ako šesť mesiacov bez akýchkoľvek izolácie alebo prevádzkových porúch, pričom sa dosiahne priemerná poruchovosť 0. To výrazne znižuje park náklady na prevádzku a údržbu energetického systému, zabezpečenie nepretržitej a stabilnej prevádzky výrobných zariadení. Projekt bol vysoko uznaný manažmentom parku a Usune sa stalo dlhodobým energetickým zariadením dodávateľa pre park.
A1: Mechanická životnosť produktu je až 20 000 cyklov (10 000 cyklov pre triedu 50 kA) a menovitý prúd vypínací cyklus je 20 000 cyklov (10 000 cyklov pre triedu 50 kA). Vďaka adopcii tretej generácie technológia izolácie solid-seal, primárna strana produktu je bezúdržbová. Pri každodennom používaní len periodicky kontroly sekundárneho okruhu a prevádzkových mechanizmov (ako je motor akumulácie energie a prevádzka napätie), čistenie povrchu zariadenia a prevencia hromadenia prachu sú potrebné na efektívne rozšírenie životnosť zariadenia.
A2: Áno. Výrobok využíva technológiu izolácie s pevným tesnením tretej generácie, ktorá zapuzdrí zhášanie oblúka komora a horné a spodné výstupné koncovky s epoxidovou živicou pomocou procesu APG. Toto úplne izoluje vysokonapäťové živé komponenty z vonkajšieho prostredia, ktoré bránia ich ovplyvneniu prachom, vlhkosťou, hmyzu atď. Vyznačuje sa vynikajúcou odolnosťou voči poveternostným vplyvom a prispôsobivosťou prostrediu, vďaka čomu je dokonale vhodný pre drsné vnútorné prostredie, ako je vysoká vlhkosť, prašné priemyselné dielne, chemické závody a bane. Skutočné Potvrdzujú to aj prípady aplikácií vo východočínskom chemickom priemyselnom parku.
