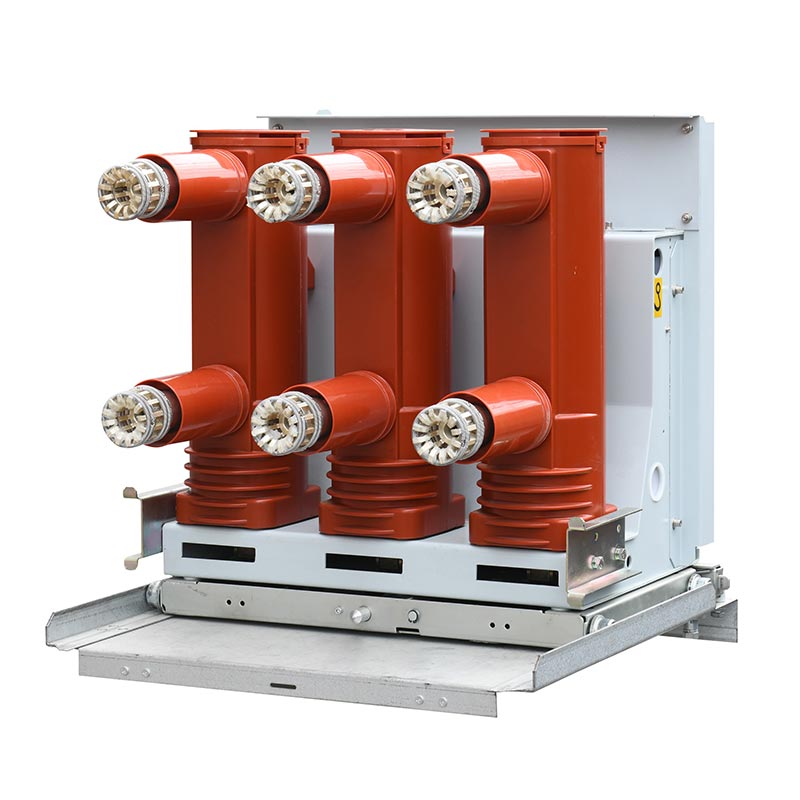

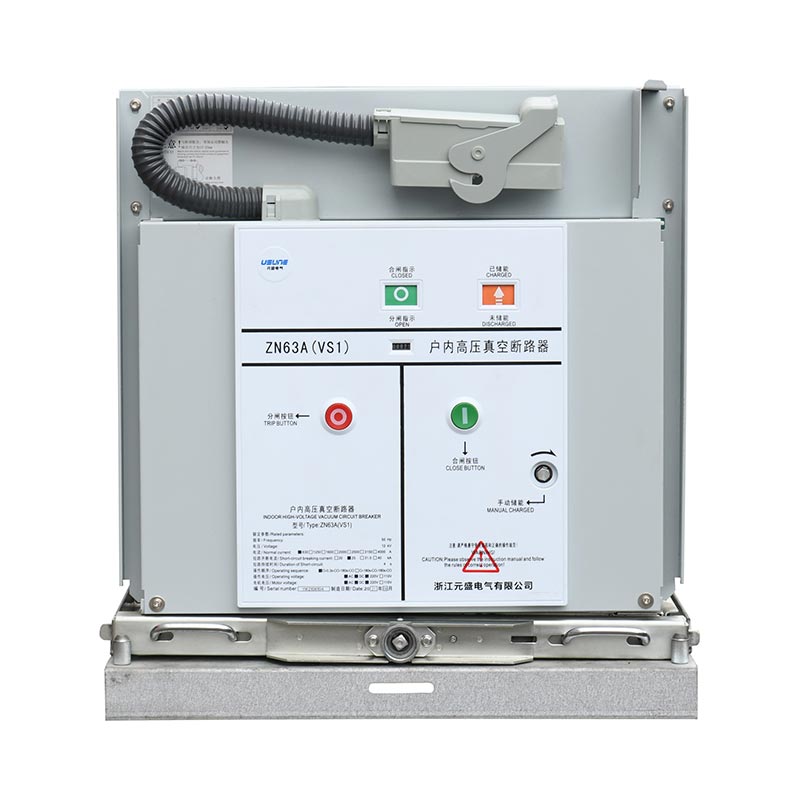

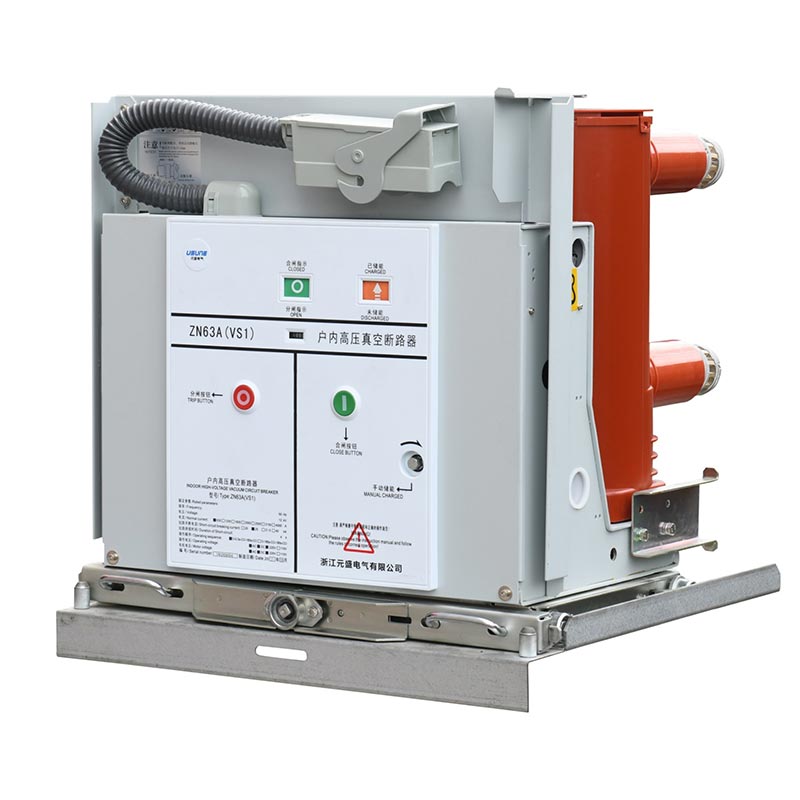

24kv vákuový istič

24kV vákuový istič má integrované usporiadanie, podporuje ručné aj elektrické ukladanie energie a je ľahko ovládateľný. Hlavný okruh nevyžaduje žiadnu dodatočnú údržbu. Vákuové zhášadlo je zapuzdrené pomocou APG technológia, ktorá poskytuje ochranu proti znečisteniu a tečeniu, predlžuje jej životnosť a znižuje údržbu náklady. Zahŕňa komplexný blokovací mechanizmus proti chybnej prevádzke na zabezpečenie vybavenia a personálu bezpečnosť. Oblúková zhášacia komora udržuje stabilné vákuum s otvorením ≤ 50 ms a zatvorením ≤ 100 ms, čo poskytuje rýchle odpoveď. Je kompatibilný s rôznymi sekundárnymi riadiacimi napätiami, aby vyhovoval rôznym požiadavkám na napájanie.

Vákuový istič 24 kV je dostupný v stacionárnych a ručne ovládaných modeloch, kompatibilných s rôznymi rozvádzačmi. Menovitý prúd sa pohybuje od 630A do 4000A a skratový vypínací prúd od 20kA do 50kA. Flexibilný výber na základe podľa potrieb užívateľa umožňuje prispôsobenie sa častým prevádzkovým scenárom. Ako profesionálny výrobca využíva Usune vyspelé výrobné procesy, prísna kontrola kvality a komplexná technická podpora na poskytovanie vysokého výkonu vákuové ističe pre globálnych používateľov. Navyše, využívaním zdrojov skúsených dodávateľov, Usune dosahuje efektívna spolupráca v dodávateľskom reťazci, ktorá zabezpečuje včasné dodanie produktov a stabilnú kvalitu.

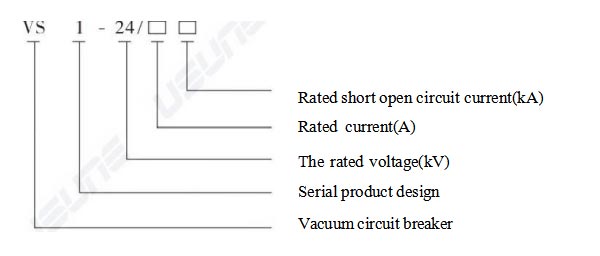

Modely významu

Základné technické parametre

1.Základné elektrické parametre

2. Kľúčové štrukturálne parametre

- Vzdialenosť kontaktov: 13±1 mm;
- Prejazd: 3,5 ± 0,5 mm;
- Priemerná rýchlosť otvárania: 0,9-1,2 m/s;
- Priemerná rýchlosť zatvárania: 0,5-0,8 m/s;
- Prípustná hrúbka opotrebovania pohyblivých a stacionárnych kontaktov: ≤3 mm;
- Odpor hlavného vodivého obvodu: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), zaisťuje stabilnú vodivosť.

3. Parametre adaptability na životné prostredie

Prevádzková teplota: -15℃~+40℃; Denná relatívna vlhkosť ≤95%, Mesačná relatívna vlhkosť ≤90%; Nadmorská výška ≤ 1000 m (prispôsobiteľné pre špeciálne nadmorské výšky); Seizmická intenzita ≤8 stupňov; Vhodné pre miesta bez kvapkajúcej vody, horľavé a výbušné materiály, korozívne plyny a silné vibrácie; prispôsobiteľné podnebiu väčšiny častí Čína.

Použiteľné scenáre

Vákuový 24kV istič Usune so svojím vynikajúcim výkonom je široko používaný v nasledujúcich scenároch: pokrýva viacero oblastí, ako je energetika, priemysel a infraštruktúra:

1. Elektrárne a rozvodne: Ide o hlavné riadiace a ochranné zariadenia pre rozvody elektrickej energie používa sa na odpojenie a uzavretie prúdov v obvode, čím sa chránia kritické zariadenia, ako sú transformátory a prípojnice, pred preťažením a poškodenie skratom;
2. Priemyselné podniky: Vhodné pre vysokonapäťové rozvodné systémy v odvetviach ako je hutníctvo, chemického inžinierstva, strojárskej výroby a textilu, ktoré spĺňajú potreby častého spúšťania a odstavovania výrobné zariadenia a veľké výkyvy zaťaženia;
3. Infraštruktúra: Používa sa na distribúciu vysokého napätia v mestskej železničnej doprave, výškových budovách a komerčných komplexy, ktoré zabezpečujú stabilné napájanie a zlepšujú spoľahlivosť napájania;
4. Nové energetické pole: Vhodné na podporu energetických distribučných systémov fotovoltaických elektrární a veternej energie elektrárne, ktoré majú dobré schopnosti proti rušeniu a prispôsobujú sa charakteristikám záťaže novej energie generácie.

Prípadová štúdia z reálneho sveta

Prípadová štúdia: Projekt modernizácie vysokonapäťového rozvodného systému vo veľkom chemickom priemyselnom parku

1. Pozadie projektu

Existujúce ističe v parku trpeli nedostatočnou spoľahlivosťou a vysokými nákladmi na údržbu, vyžadujúci upgrade na 24kV vákuové ističe s vysokou spoľahlivosťou, nízkou údržbou a kompatibilitou s korozívnym chemickým prostredím.

2. Riešenie

Bolo vybraných 32 ručných ističov Usune (1600A/31,5kA). Izolačná štruktúra bola optimalizovaná pre zvýšená odolnosť proti korózii. Na zabezpečenie včasnosti boli poskytnuté pokyny na inštaláciu a technické školenia doručenie.

3. Výsledky aplikácie

Zariadenie fungovalo stabilne a bez porúch, čím sa náklady na údržbu znížili o 60 %. Bolo to kompatibilné s existujúce rozvádzače, čím sa skráti cyklus výstavby. Park určil Usune ako dlhodobého partnera.

Zabezpečenie výrobného a dodávateľského reťazca

1. Zabezpečenie výroby

Usune má modernú továreň, ktorá dodržiava medzinárodné a domáce normy. Každý produkt prechádza prísnymi požiadavkami továrenské testovanie a bol zavedený systém vysledovateľnosti kvality celého procesu.

2. Zabezpečenie dodávateľského reťazca

Dlhodobá spolupráca s kvalitnými dodávateľmi, používanie známych značiek pre kľúčové komponenty a optimalizované dodávky riadenie reťazca zaisťuje včasné dodanie produktu.

3. Popredajný servis

Poskytujeme poradenstvo pri inštalácii, technické školenia a služby riešenia problémov. Bezplatná oprava a výmena diely sú ponúkané počas záručnej doby a doživotná technická podpora je poskytovaná po záručnej dobe.

Pokyny na konfiguráciu a objednávanie produktu

1. Voliteľné konfigurácie

- Spôsob prevádzky: Manuálne + skladovanie elektrickej energie (štandardné);
- Ochranné zariadenia: Voliteľné nadprúdové, podpäťové/stratové vypínacie zariadenia;
- Uzemňovacie zariadenia: Voliteľné 650W, 800W, 1000W široké riešenia uzemnenia;
- Pomocné komponenty: Voliteľné relé proti čerpaniu, blokovacie elektromagnety atď.

2. Informácie o objednávaní Objednávky musia špecifikovať

Model produktu, spôsob inštalácie a množstvo; menovité parametre; voliteľné konfigurácie; sekundárna kontrola napätie; náhradné diely a špeciálne požiadavky
