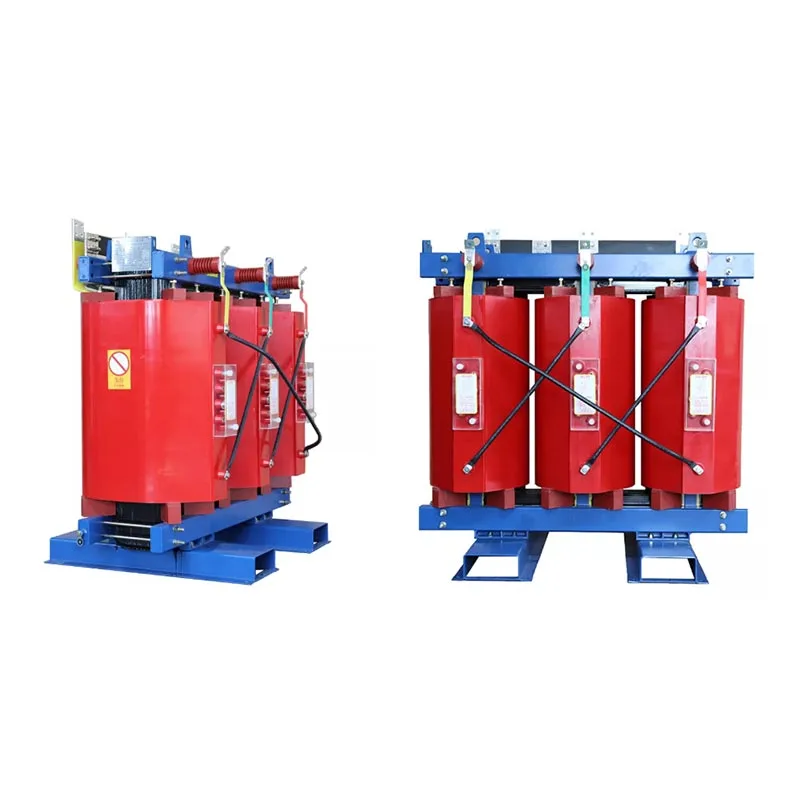

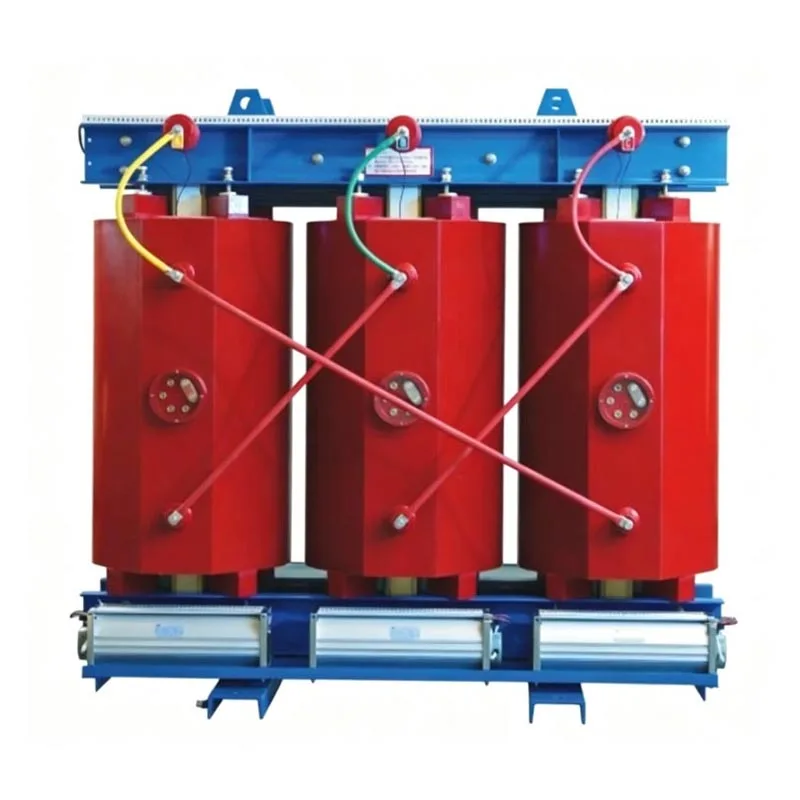

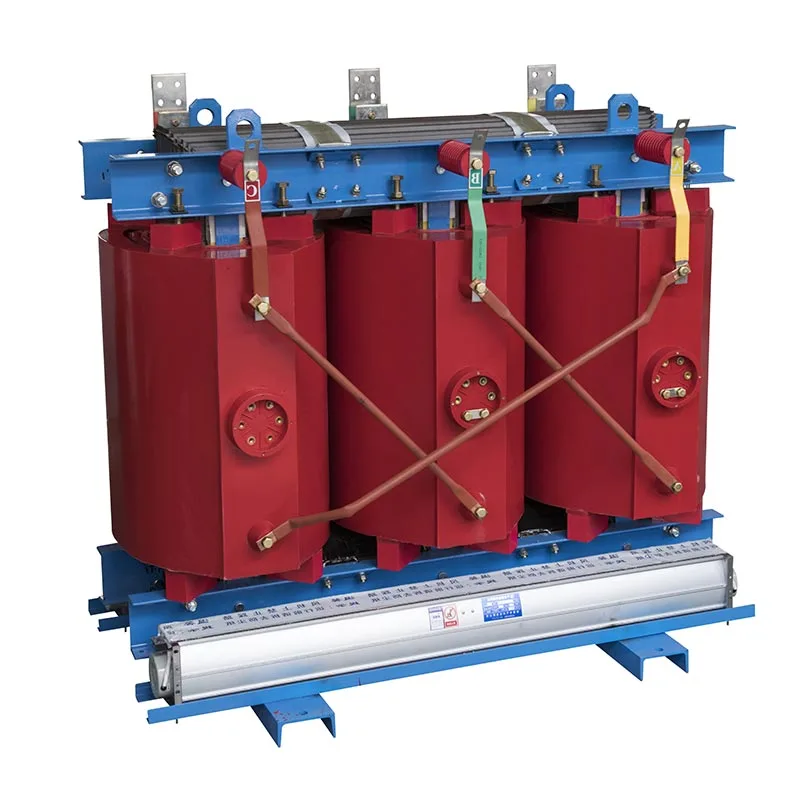

Trojfázový suchý transformátor s výkonom 750 kVA

Trojfázový suchý transformátor Usune 750 kVA je bezolejová rozvodná jednotka, ktorá úplne eliminuje horľavý izolačný olej, ktorý sa pri izolácii a odvode tepla namiesto toho spolieha na vzduch. Toto zásadne rieši bezpečnostné riziká spojené s transformátormi ponorenými do oleja, ako sú úniky oleja, požiare a znečistenie. Pákový efekt štandardizované výrobné linky a prísna kontrola kvality vstupného materiálu, optimalizovali sme jadro a vinutie konštrukcie na vyváženie bezpečnosti, energetickej účinnosti a jednoduchosti inštalácie. Zariadenie zaisťuje stabilné, dlhodobé prevádzka pri plnom zaťažení a preukazuje výnimočnú prispôsobivosť k životnému prostrediu. Ako popredný dodávateľ elektriny distribučných zariadení, Usune poskytuje vysoko stabilné riešenia suchých transformátorov zákazníkom v domácnostiach a medzinárodných trhoch.

Kľúčové vlastnosti produktu

1. Odolnosť voči ohňu a výbuchu; Vynikajúca bezpečnosť

Trojfázový suchý transformátor s výkonom 750 kVA využíva izolačné materiály odolné voči vysokým teplotám a neobsahuje žiadne izolačný olej; následne netrpí únikom oleja, požiarmi, či výbuchmi pri preťažení resp skratové podmienky. Eliminuje potrebu pomocných zariadení, ako sú ropné jamy alebo protipožiarne steny, výrazné zníženie investičných nákladov na infraštruktúru a bezpečnosť distribučnej miestnosti.

2. Ekologické a bez znečistenia

Prevádzka nevytvára žiadny odpadový olej a neuvoľňuje žiadne škodlivé plyny. Umožňuje priamu vnútornú inštaláciu bez potreba zariadenia na zhodnocovanie odpadových olejov, ktoré plne spĺňa prísne environmentálne normy, ktoré sa vyžadujú nemocnice, školy a metro.

3. Nízka hlučnosť, nízky čiastočný výboj a stabilná prevádzka

Optimalizované jadro z laminovanej silikónovej ocele a kompaktná štruktúra vinutia účinne minimalizujú elektromagnetické žiarenie vibrácie, čo vedie k nízkej prevádzkovej hlučnosti. Úrovne čiastočného vypúšťania sú prísne kontrolované v rámci domácností a medzinárodné normy na zabránenie starnutiu izolácie, ktoré zabezpečujú desaťročia stabilnej a nepretržitej prevádzky.

4. Nízka spotreba energie a efektívnosť nákladov

Jednotka je vyrobená z vysokokvalitných jadier z kremíkovej ocele s orientovaným zrnom a vykazuje výrazne nižšie zaťaženie bez zaťaženia a straty zaťaženia v porovnaní so štandardnými transformátormi. Dlhodobá prevádzka efektívne znižuje spotrebu energie a znižuje prevádzkové náklady podniku súvisiace s elektrinou.

5. Bezúdržbový dizajn

Má vzduchom izolovanú, prirodzene vzduchom chladenú štruktúru, ktorá eliminuje potrebu pravidelného izolačného oleja testovaním alebo výmenou. Bežná údržba vyžaduje len jednoduché odstránenie prachu a kontroly, čo má za následok výrazné úspory nákladov na prácu a náhradné diely počas životného cyklu zariadenia.

6. Silná prispôsobivosť k životnému prostrediu

Spoľahlivo funguje pri teplote okolia od -20°C do +40°C. Je vhodný do vnútorného prostredia vyznačuje sa vysokou vlhkosťou, nadmorskou výškou do 1 000 metrov a prašnými podmienkami, vďaka čomu je ideálny pre špecialistov miesta, ako sú pivnice, tunely, sterilné lekárske oddelenia a vzdelávacie budovy.

7. Kompaktná štruktúra a jednoduchá inštalácia

Trojfázový suchý transformátor s výkonom 750 kVA je kompaktný a ľahký, čo minimalizuje priestor potrebný na napájanie distribučná miestnosť. Štandardné zdvíhacie oká a vopred nakonfigurované terminály efektívne uľahčujú prepravu a zdvíhanie skrátenie doby inštalácie.

Pracovný princíp

Usune 750kVA trojfázový suchý transformátor dosahuje transformáciu napätia a prenos výkonu na základe princíp elektromagnetickej indukcie. Jeho hlavná prevádzková logika je nasledovná:

1. Striedavý prúd (AC) pretekajúci primárnym vinutím vytvára periodický striedavý magnetický tok vnútri vrstveného železného jadra;

2. Striedavý magnetický tok preniká sekundárnym vinutím a vyvoláva striedavú elektromotorickú silu (EMF) v sekundárnej cievke prostredníctvom elektromagnetickej indukcie;

3. Na základe pomeru závitov medzi primárnym a sekundárnym vinutím sa striedavé napätie zvyšuje alebo znižuje na uľahčenie prenosu energie.Na rozdiel od transformátorov ponorených do oleja táto jednotka využíva vzduch ako primárne médium na izolácia vinutia a jadra, ako aj odvod tepla, čím sa eliminuje potreba tekutého izolačného oleja. Teplo generované počas prevádzky sa rozptyľujú prirodzenou konvekciou alebo núteným chladením vzduchom; proces je bezpečný a bez rizika, zaisťuje spoľahlivú transformáciu napätia a prenos energie.

Kľúčové technické špecifikácie

1. Elektrické parametre

2. Parametre prostredia

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípady aplikácií v reálnom svete

Prípad 1: Projekt vnútornej distribúcie energie pre nemocnicu A

Všeobecná nemocnica stupňa A vo východnej Číne nahradila starnúce zariadenie ponorené do oleja dvoma trojfázovými suchými zariadeniami Usune 750 kVA transformátory na napájanie kritických zariadení na JIS, zobrazovacom centre a operačných sálach.

- Výzvy projektu: Tradičné zariadenia naplnené olejom predstavovali riziko požiaru, prevádzkový hluk rušil pacienta starostlivosť o prostredie a bežná údržba si vyžadovali značné pracovné sily.

- Výsledky aplikácie: Bezolejová konštrukcia spĺňala prísne normy požiarnej bezpečnosti nemocnice; nízky čiastočný výboj charakteristiky zabezpečovali stabilnú prevádzku presného zdravotníckeho zariadenia; znížená bezúdržbová konštrukcia ročné náklady na údržbu o 70 %; a zariadenie fungovalo bez porúch tri po sebe nasledujúce roky.

Prípad 2: Projekt dielenskej rozvodne pre závod na spracovanie potravín

Závod na spracovanie potravín v Zhejiang prijal suché transformátory Usune 750 kVA na napájanie strojov na výrobnej linke.

- Požiadavky projektu: Čisté výrobné prostredie bez oleja; energeticky účinné zariadenia; a vhodnosť pre prašné dielenské podmienky.

- Výsledky aplikácie: Nízkostratové jadrá účinne znížili spotrebu energie elektrárne; vzduchom izolovaná konštrukcia eliminovalo riziko kontaminácie olejom pre zložky potravín; a zabezpečená prachotesná štruktúra vinutia nepretržitá stabilná prevádzka v prašnom prostredí.

FAQ

Q1: Môže byť Usune 750kVA trojfázový suchý transformátor inštalovaný vonku?

A1: Štandardný model je určený pre vnútorné použitie, vhodný do prostredia v nadmorskej výške ≤1000 m, teploty medzi -20 °C a +40 °C a vlhkosťou ≤ 95 % (bez kondenzácie). Pre vonkajšie použitie, ochranné kryty a odolné voči dažďu konštrukcie je možné prispôsobiť tak, aby vyhovovali zložitým vonkajším podmienkam.

Q2: Nevyžaduje si bezúdržbový model absolútne žiadne pravidelné kontroly?

A2: V porovnaní s transformátormi ponorenými do oleja tento produkt eliminuje potrebu výmeny oleja, testovania oleja a oleja čistenie jám, pričom sa zaraďuje medzi bezúdržbové zariadenia. Odporúča sa však kontrolovať štvrťročné kontroly na hromadenie prachu na vinutiach, tesnosť koncoviek a prúdenie vzduchu na ventiláciu; zabraňuje prúdeniu vzduchu spôsobenému prachom zablokovanie pomáha udržiavať odvod tepla a predlžuje životnosť zariadenia.

Q3: Aké výhody ponúka vektorová skupina Dyn11 v porovnaní s inými konfiguráciami?

A3: Jednotky Usune sa štandardne dodávajú s vektorovou skupinou Dyn11 s nízkou impedanciou nulovej sekvencie a silným schopnosti potlačiť nevyváženosť trojfázového zaťaženia a harmonické, čím stabilizuje výstupné napätie 0,4 kV. Sú vhodné pre aplikácie s významným jednofázovým zaťažením – ako sú nemocnice, komerčné budovy, a továrne – efektívne minimalizuje vplyv kolísania napätia na citlivé zariadenia.
