Vysokonapäťový istič Sf6

Zhejiang Usune Electric Co., Ltd., profesionálny výrobca vysokonapäťových elektrických zariadení v Číne, spustil vysokonapäťový istič Sf6 LW36-110. Tento produkt je trojfázový AC 50Hz vonkajší vysokonapäťový rozvádzač vhodné na riadenie a ochranu 110kV prenosových a transformačných systémov. Dá sa použiť aj ako a zostava ističa a spínacieho zariadenia.

Vysokonapäťový istič Sf6 využíva jedinečný princíp zhášania oblúka „tepelná expanzia + asistované fúkanie“, vybavené pružinovým ovládacím mechanizmom typu CTB-1, ktorý vyhovuje národným a medzinárodným normám a s vynikajúcim hasiacim výkonom, vysokou bezpečnosťou a stabilnými prevádzkovými vlastnosťami. Ako spoľahlivý Spoločnosť Usune sa zaviazala poskytovať vysokokvalitné a odolné vysokonapäťové rozvádzače. Jeho obvod LW36-110 SF6 istič bol široko používaný v kľúčových projektoch, ako sú energetické siete a priemyselné parky, ktoré poskytujú spoľahlivé napájanie na výstavbu infraštruktúry.

Hlavné výhody

1. Pokročilá technológia zhášania oblúka

Využíva jedinečný princíp zhášania oblúka „tepelná expanzia + asistované fúkanie“ a vyznačuje sa krátkym oblúkom doba hasenia, dlhá elektrická životnosť a nízka prevádzková hlučnosť, čo účinne zlepšuje stabilitu napájacieho zdroja.

2. Vysoká bezpečnosť

Použitím plynu SF6 ako izolácie a hasiaceho média oblúka sa môže pochváliť vynikajúcou izoláciou a hasením oblúka výkonom, eliminuje riziko vznietenia a výbuchu, vďaka čomu je vhodný do husto obývaných oblastí.

3. Stabilný operačný mechanizmus

Je vybavený pružinovým ovládacím mechanizmom typu CTB-1, vyznačuje sa jednoduchou a kompaktnou konštrukciou, bezpečným a spoľahlivým prevádzku a silné schopnosti proti rušeniu.

4. Súlad s medzinárodnými normami

Plne kompatibilný s GB1984-2003 "AC vysokonapäťové ističe" a IEC62271-100, 2001 "Vysokonapäťové rozvádzače and Controlgear — Časť 100: Vysokonapäťové ističe,“ spĺňajúce technické požiadavky globálnej energetiky projektov.

Použiteľné podmienky prostredia

Vysokonapäťový istič Sf6 je navrhnutý pre vonkajšie použitie a ponúka silnú prispôsobivosť životnému prostrediu a vhodnosť pre rôzne náročné prevádzkové podmienky:

1. Teplota okolia: -30 ℃ ~ +40 ℃
2. Nadmorská výška: ≤3000m
3. Relatívna vlhkosť: Denný priemer ≤ 95 %, mesačný priemer ≤ 90 % (pri 25 ℃)
4. tlak vetra ≤700Pa; Hrúbka námrazy ≤ 10 mm
5. Seizmická intenzita: horizontálne zrýchlenie ≤ 0,3 g, vertikálne zrýchlenie ≤ 0,15 g
6. Žiadne horľavé, výbušné, chemicky korozívne alebo silne vibrujúce prostredie

Štruktúra produktu a princíp fungovania

1. Celková štruktúra

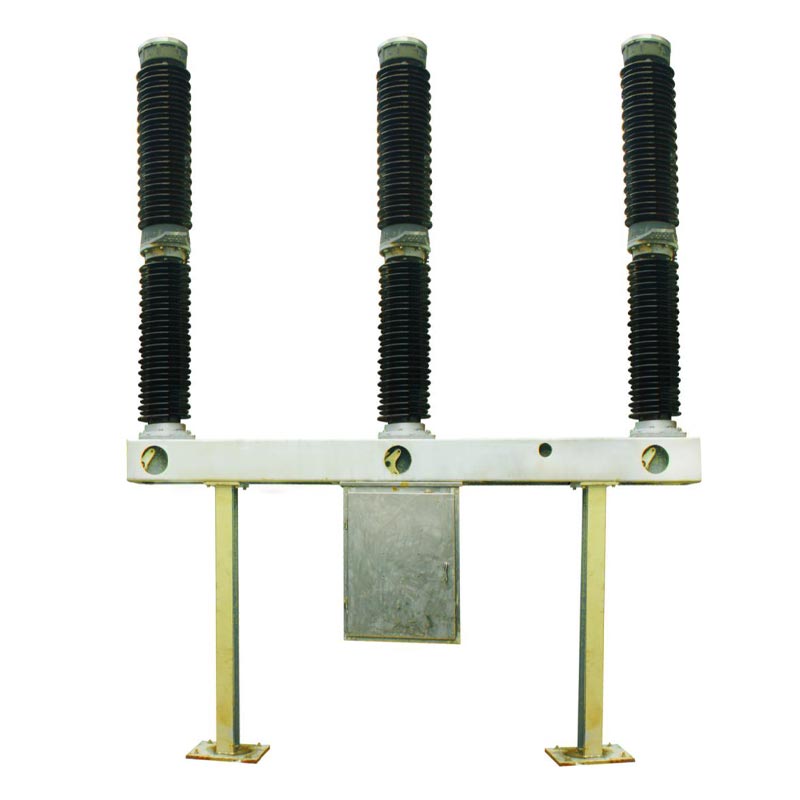

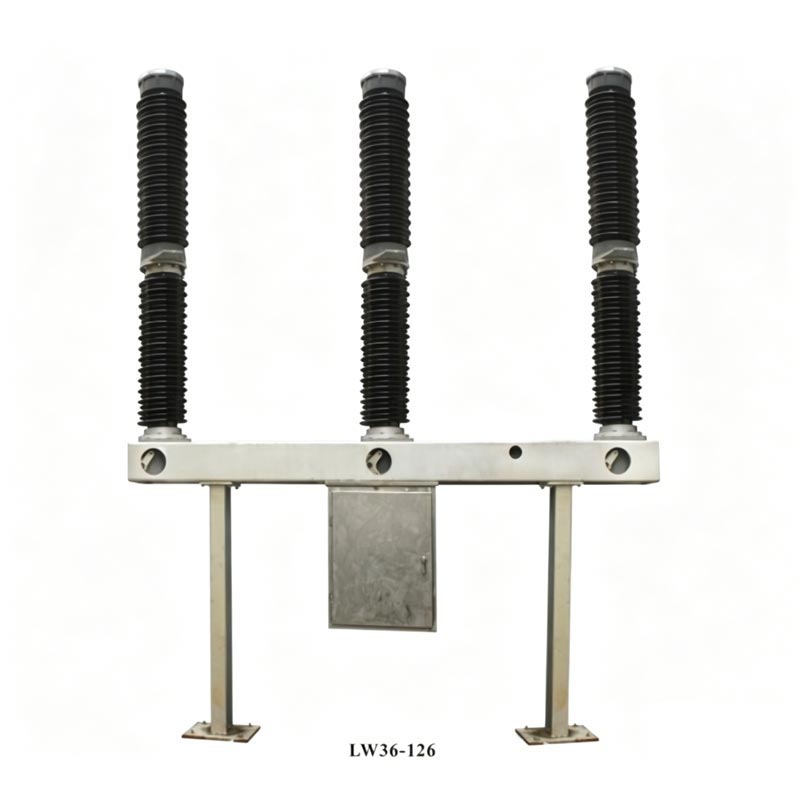

Vysokonapäťový istič Sf6 využíva integrovanú samozhášavú štruktúru na zhášanie oblúka. Každá fáza je jednopilierový jednolomový (POLE). Každý istič pozostáva z troch fáz, inštalovaných na rovnakom ráme, a ovládaný pružinovým mechanizmom, pričom tri fázy sú mechanicky spojené. Vrchná časť produktu obsahuje a Porcelánová objímka zhášacej komory, stredná časť obsahuje podpornú porcelánovú objímku a rám a skriňa mechanizmu je zavesená pod stredom rámu a obsahuje pružinový mechanizmus a elektrický ovládacie komponenty. Regulátor hustoty plynu SF6 je inštalovaný na prednej strane rámu, ktorý je podopretý na oboch končí podperami.

2 Kľúčové komponenty a funkcie

- Jednotka na zhášanie oblúka: Používa samonabíjaciu štruktúru na zhášanie oblúka. Keď dôjde k vypnutiu ističa, vysokotlaková tepelná expanzia vo valci zháša oblúk, čo zaisťuje rýchle a účinné hasenie.
- Podporné izolačné zariadenie: Podporuje izolátor komory na zhášanie oblúka a poskytuje izoláciu uzemnenia pre komponenty pod napätím; izolačná tyč spája ovládacie rameno a dorazovú tyč, čím zaisťuje bezpečnosť izolácie.
- Adsorbent: Inštalovaný vo vnútri horného koncového krytu komory na zhášanie oblúka, udržuje plyn SF6 v suchu a absorbuje rozkladné plyny vznikajúce pri oblúkovom rozklade. Počas údržby je potrebné ho vymeniť.
- Štruktúra na zabránenie úniku: Využíva kombináciu statického tesnenia (O-krúžok + tesniaci prostriedok) a dynamického tesnenia (pružinové kompresné tesnenie), čím sa dosiahne ročná miera úniku plynu SF6 ≤0,5 %. - Mechanizmus ovládaný pružinou: Umožňuje operácie otvárania, zatvárania a opätovného zatvárania s vysokou rýchlosťou (čas zatvárania ≤ 145 ms, čas otvárania ≤ 60 ms), stabilný výkon a podporuje ručné a elektrické ukladanie energie.

3. Pracovný princíp

- Uzavretá poloha: Systémový prúd preteká cez svorky, podpornú tyč stacionárneho kontaktu, stacionárny hlavný kontakt, pohyblivý hlavný kontakt, valec, medziľahlý kontakt a medziľahlá príruba, ktoré tvoria obvod cez terminály.
- Otváranie: Pri pôsobení ovládacieho mechanizmu ovládacie rameno ťahá izolačnú tyč, piest tyč, valec, pohyblivý oblúkový kontakt a dýza smerom nadol; pri pohyblivých a stacionárnych kontaktoch vzniká oblúk oddelené. Keď sa pohyblivý kontaktný systém presunie do špecifickej polohy, dýza sa otvorí a stlačí plyn SF6 odfúknite oblúk, pričom oblúk zhasne, keď prúd prekročí nulu.
- Operácia zatvárania: Ovládací mechanizmus poháňa pohyblivý kontakt smerom nahor do zatvorenej polohy, zatiaľ čo SF6 plyn vstupuje do valca a pripravuje sa na ďalšie otvorenie.

Kľúčové technické parametre

Istič Usune LW36-110 SF6 sa môže pochváliť vynikajúcim technickým výkonom, pričom kľúčové parametre spĺňajú vysoké štandardy 110kV energetických systémov, zaisťujúce stabilnú a efektívnu prevádzku.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Praktický aplikačný prípad

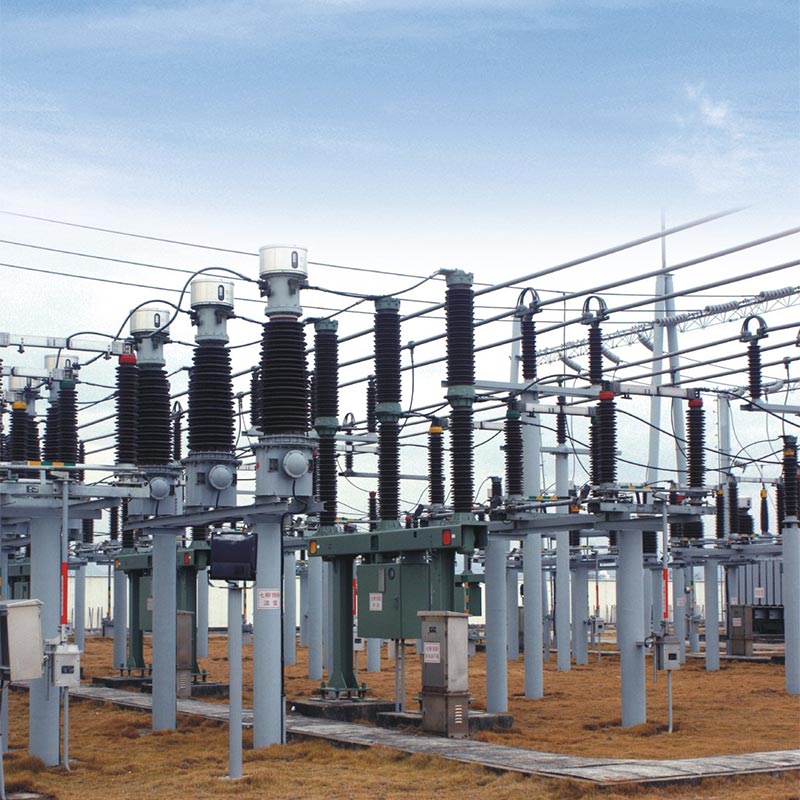

Prípadová štúdia: Projekt modernizácie elektrickej siete 110 kV v severnej Číne

Pozadie projektu: Elektrická sieť 110 kV v severnej Číne potrebovala modernizovať svoj starnúci rozvádzač, aby zlepšila výkon stabilita a bezpečnosť dodávok, ktoré čelia drsnému prostrediu, ako sú nízke zimné teploty (-25 °C) a silný vietor tlak.

Aplikácia produktu: Projekt vybral 20 ističov Usune LW36-110 SF6. Ich adaptabilita na nízke teploty (-30 ℃ ~ + 40 ℃) a vynikajúci výkon zhášania oblúka účinne vyriešili problém nestabilnej prevádzky starnúce zariadenia pri nízkych teplotách.

Výsledky aplikácie: Od uvedenia do prevádzky v roku 2022 zariadenie fungovalo stabilne štyri roky bez neho porucha zhášania oblúka, únik plynu alebo iné poruchy. Ročná miera spoľahlivosti napájania sa zvýšila o 0,8%, čím sa efektívne zabezpečí normálne zásobovanie energiou pre obyvateľov a priemyselné podniky v danej oblasti.

FAQ

Otázka 1: Aká je životnosť vysokonapäťového ističa SF6 Usune LW36-110 a aká je údržba potrebné počas prevádzky?

A1: Produkt má mechanickú životnosť 6000 cyklov a nepretržitú prevádzkovú životnosť až 12 rokov za normálnych podmienok údržbu. Bežná údržba zahŕňa týždenné vizuálne kontroly (integrita izolátora, tlak plynu SF6 atď.) a ročnú údržbu každé 3 roky (čistenie izolátora, meranie odporu hlavného obvodu atď.). Major generálna oprava je potrebná, keď sú splnené podmienky údržby (napr. 12 rokov nepretržitej prevádzky, menovitý prúd 2 000 prerušenia a pod.). Výrobca Usune poskytuje profesionálne poradenstvo v oblasti údržby a zásobovanie náhradnými dielmi dlhodobo stabilná prevádzka zariadenia.

Otázka 2: Čo treba urobiť, ak dôjde k úniku plynu SF6 v ističi a existujú nejaké bezpečnostné riziká?

A2: Tento produkt má dvojitú nepriepustnú štruktúru (statické tesnenie + dynamické tesnenie) s ročnou mierou úniku ≤ 0,5 %, hlboko pod národným štandardom. Ak sa zistí únik, miesto úniku možno lokalizovať pomocou úniku plynu SF6 detektor. Po prerušení napájania je možné tesniacu hmotu alebo O-krúžok vymeniť. Plyn SF6 je netoxický a nehorľavý, ale nadmerný únik môže ovplyvniť izoláciu a výkon zariadenia pri hasení oblúka. Produkt je vybavený s regulátorom hustoty plynu SF6; spustí alarm, keď je tlak pod hodnotou alarmu (0,45±0,03MPa) a zablokuje sa prevádzku, keď je tlak nižší ako blokovací tlak (0,40±0,03MPa), čím sa zabráni bezpečnostným rizikám.
