Vysokonapäťový ističový spínač Usune LW36-110 pre rozvodňu je základné energetické zariadenie vyvinuté nezávisle a vyrobené spoločnosťou Zhejiang Usune Electric Co., Ltd., popredným výrobcom vysokonapäťových rozvádzačov v Číne priemyslu. Tento trojfázový AC 50Hz vonkajší vysokonapäťový rozvádzač sa primárne používa na ovládanie a ochranu 110kV prenosové a transformačné systémy a môžu byť tiež použité ako kontaktný istič a v aplikácie vyžadujúce zostavy rozvádzačov. Produkty sa vyrábajú v profesionálnej továrni Usune, integrujúc sa Výskum a vývoj, výroba a testovanie, ktoré zaisťujú, že každý výrobok spĺňa prísne normy kvality predtým, ako opustí továreň.
Aby bola zaručená spoľahlivosť a kompatibilita produktu, vysokonapäťový istič Usune LW36-110 pre Rozvodňa je plne v súlade s normou GB1984-2003 "AC High Voltage Circuit Breakers" a spĺňa požiadavky Norma Medzinárodnej elektrotechnickej komisie (IEC) IEC62271-100:2001 „Vysokonapäťové spínacie a riadiace zariadenia - Časť 100: Vysokonapäťové ističe“. Ako profesionálny dodávateľ prešiel Usune prísnym systémom kvality certifikácia a jej továreň je vybavená moderným výrobným a testovacím zariadením, aby sa zabezpečilo, že výkon každého produktu spĺňa alebo prekračuje priemyselné štandardy.
Využitím jedinečného princípu zhášania oblúka „tepelná expanzia + pomocný“ sa môže pochváliť vynikajúcim rozbitím výkon, krátky čas oblúka, dlhá elektrická životnosť a nízky prevádzkový hluk, čo účinne zaisťuje bezpečnosť napájania prevádzka siete.
Využíva plyn SF6 s vynikajúcou izoláciou a schopnosťou zhášať oblúky ako izolačný a zhášací oblúk stredná, nepredstavuje žiadne riziko vznietenia alebo výbuchu, vďaka čomu je vhodná do husto obývaných oblastí a rôzne komplexné prostredie rozvodní.
Vybavený pružinovým ovládacím mechanizmom typu CTB-1 s jednoduchou a kompaktnou konštrukciou, stabilnou prevádzkou, vysoká bezpečnosť a spoľahlivosť a znížená frekvencia údržby a porúch.
Môže pracovať stabilne v drsnom prostredí, prísne dodržiavať rôzne environmentálne indikátory, zabezpečiť dlhodobo stabilnú prevádzku v rôznych regiónoch.
1. Menovité napätie: 110 kV; Menovitá frekvencia: 50Hz; Menovitý prúd: 3150A
2. Menovitý skratový vypínací prúd: 40 kA; Menovitý skratový prúd (špičkový): 100 kA
3. Menovitý tlak plynu SF6 (20℃): 0,5 MPa; Ročná miera úniku: ≤ 0,5 %
4. Mechanická životnosť: 6000 cyklov; Čas otvorenia: ≤60 ms; Čas uzavretia: ≤145 ms
5. Rozsah okolitej teploty: -30 ℃～+40 ℃; Nadmorská výška: ≤ 3000 m

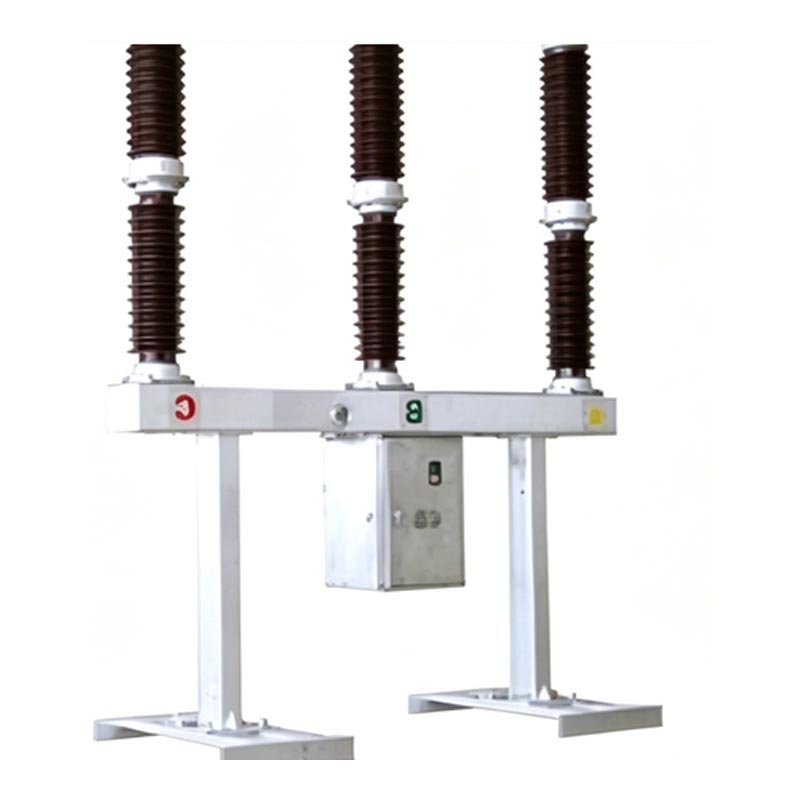

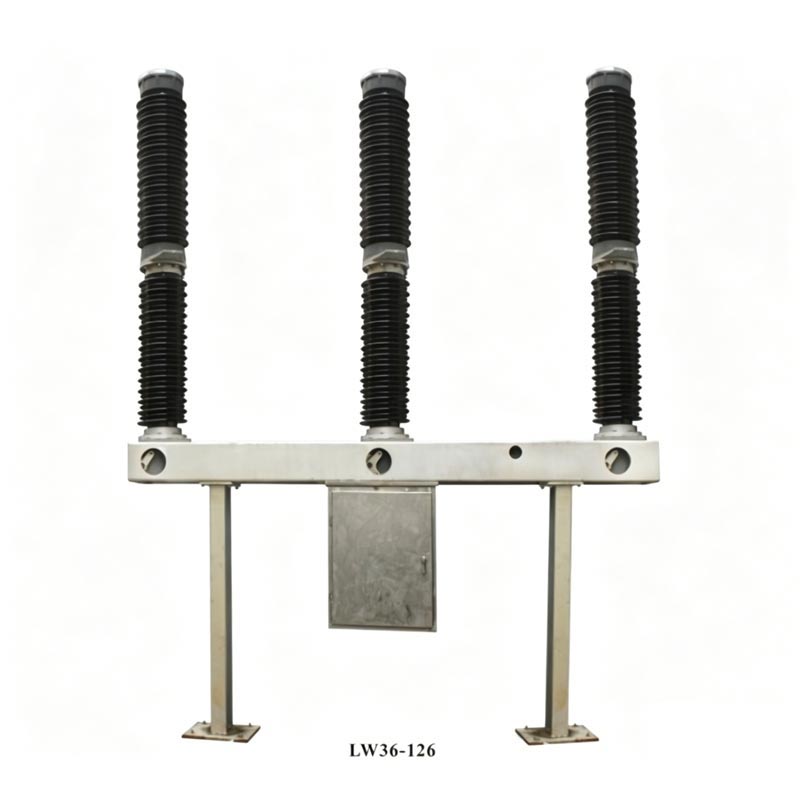

Vysokonapäťový istič pre rozvodňu využíva integrovanú samonapájaciu komoru na zhášanie oblúka štruktúru, pričom každá fáza je jednopilierový single-break (POLE). Každý istič pozostáva z troch fáz, inštalované na rovnakom ráme, ovládané pružinovým mechanizmom, s tromi mechanicky spojenými fázami. Vrchná časť výrobok obsahuje porcelánovú objímku na zhášanie oblúka, stredná časť obsahuje podporný porcelán puzdro a rám a skrinka mechanizmu je umiestnená v strede a zavesená pod rámom. Nachádza sa v ňom vnútorný pružinový ovládací mechanizmus a elektrické ovládacie prvky. Výstupné tiahlo mechanizmu sa pripája k ojnica a otočné rameno. Regulátor hustoty plynu SF6 je inštalovaný na prednej časti rámu, čo je podopreté na oboch koncoch podperami.
Systémový prúd preteká cez svorky, nosnú tyč stacionárneho kontaktu, stacionárny hlavný kontakt, pohyblivý hlavný kontakt kontakt, valec, medzikontakt a medzipríruba, potom tvorí okruh so systémom cez terminály.
Pod pôsobením pohonu ovládacie rameno ťahá izolačnú tiahlo, piestnu tyč, valec, pohyblivý oblúk kontaktom a tryskou smerom dole. Oblúk vzniká, keď sa pohyblivý a pevný kontakt oddelia. Kedy pohyblivý kontaktný systém sa posunie smerom nadol do určitej polohy, dýza sa otvorí a stlačí sa plyn SF6 v valec je vháňaný do oblasti oblúka cez trysku. Oblúk zhasne, keď prúd prekročí nulu.
Pod pôsobením ovládača vytiahne ovládacie rameno pohyblivý kontakt pripojený k izolovanej tyči smerom nahor do zatváracej polohy. Súčasne do valca vstupuje plyn SF6, ktorý sa pripravuje na ďalšiu operáciu otvorenia.
Pozostáva z merača hustoty SF6 (integrovaný manometer a regulátor hustoty), ventil na prívod plynu, trojfázový ventily a plynovod SF6. Je vybavený teplotnou kompenzáciou, alarmom a blokovacou ochranou proti tlaku zabezpečiť stabilný tlak plynu SF6.
Nachádza sa v kryte mechanizmu a obsahuje kľúčové komponenty, ako sú ovládacie spínače, automatické spínače, vypínacie spínače, relé, svorky, uzatváracie cievky, motory a ohrievače. Umožňuje ovládanie spínačom, proti čerpaniu, akumulácia pružinovej energie, ochrana proti tlaku plynu SF6, funkcie vykurovania a osvetlenia.

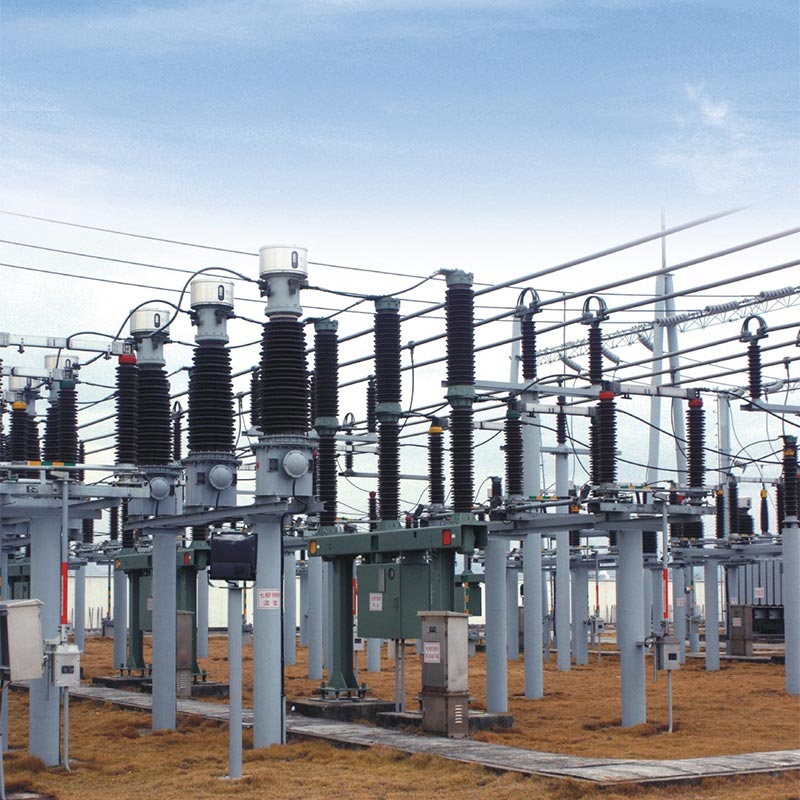

Na overenie spoľahlivosti a praktickosti vysokonapäťového ističa Usune LW36-110 pre rozvodňu, tento produkt bol úspešne aplikovaný na projekt 110kV rozvodne v kľúčovom priemyselnom parku vo východnej Číne. Ako dôveryhodný dodávateľ, Usune, poskytol pre tento projekt 12 ističov LW36-110, ktoré fungujú stabilne viac ako tri roky.
Táto rozvodňa zásobuje energiou viac ako 50 veľkých a stredných podnikov v rámci priemyselného parku, vyžadujúce extrémne vysokú stabilitu a bezpečnosť. V počiatočných fázach projektu klient komplexne porovnali niekoľkých čínskych výrobcov a nakoniec si vybrali ističe Usune LW36-110 kvôli ich vynikajúcej kvalite technický výkon, prísna kontrola kvality a komplexný popredajný servis. Počas prevádzky sa produkty úspešne odolávali extrémnym poveternostným podmienkam vrátane vysokých teplôt, silného dažďa a nízkych teplôt teploty bez zaznamenaných porúch. Miera úniku plynu SF6 bola hlboko pod štandardnou požiadavkou (≤ 0,5 %), mechanická prevádzka bola hladká a časy otvárania a zatvárania boli stabilné, čo účinne zaisťovalo bezpečnosť a stabilná prevádzka elektrickej siete parku. To si od klienta vyslúžilo veľkú pochvalu a Usune sa stal tým určeného dodávateľa energetických zariadení pre následné projekty rozšírenia parku.
A1: Produkt má mechanickú životnosť 6000 cyklov a pri bežnom používaní a pravidelnej údržbe je jeho nepretržitá životnosť môže dosiahnuť 12 rokov. Medzi kľúčové body údržby patria: pravidelné týždenné kontroly (kontrola izolátora integrita, tlak plynu SF6 a prevádzkový stav); ročné generálne opravy každé 3 roky (čistenie izolátorov, kontrola upevňovacie prvky, meranie odporu hlavného okruhu a obsahu vlhkosti plynu SF6); sú potrebné generálne opravy podľa nasledujúce podmienky: 12 rokov nepretržitej prevádzky, 2000 prerušení menovitého prúdu, 20 plná kapacita (40kA) prerušení alebo 6000 mechanických operácií. Usune poskytuje profesionálne vedenie údržby a náhradné diely dodávky na zabezpečenie dlhodobej stabilnej prevádzky produktu.
A2: Áno, tento produkt má silnú prispôsobivosť k životnému prostrediu a môže byť použitý vo vysokej nadmorskej výške a extrémne chladnom regiónoch. Rozsah okolitej teploty je -30 ℃ až +40 ℃, s maximálnou prispôsobiteľnou nadmorskou výškou ≤ 3000 m. Môže odoláva tlaku vetra 700 Pa a námraze 10 mm a jeho seizmická pevnosť spĺňa požiadavky horizontálneho zrýchlenie ≤0,3g a vertikálne zrýchlenie ≤0,15g. Je vhodný aj do oblastí s denným priemerným rel vlhkosť ≤ 95 % a mesačná priemerná relatívna vlhkosť ≤ 90 % (25 ℃) a môže sa používať v prostrediach bez horľavosti, výbušné, chemicky korozívne a silné vibrácie, plne spĺňajúce environmentálne požiadavky väčšina projektov rozvodní v Číne a dokonca aj na celom svete.
Zhejiang Usune Electric Co., Ltd. je profesionálny výrobca a dodávateľ vysokonapäťových rozvádzačov v Čína, so zameraním na výskum, vývoj, výrobu, predaj a popredajný servis vysokonapäťových obvodov ističe, vypínače a iné energetické zariadenia. Továreň spoločnosti sa nachádza v provincii Zhejiang, Čína, s rozlohou viac ako 10 000 metrov štvorcových, vybavený modernými výrobnými linkami, testovacím zariadením a a profesionálny R&D tím.
Usune dodržiava filozofiu „Kvalita na prvom mieste, najvyšší zákazník“, pričom prísne implementuje systém kontroly kvality počas výrobného procesu. Všetky produkty pred opustením továrne prechádzajú prísnym testovaním. Ako dôveryhodný dodávateľ, Usune poskytla vysokokvalitné energetické zariadenia pre stovky projektov rozvodní v tuzemsku aj v zahraničí medzinárodne, získava široké uznanie zákazníkov pre svoju spoľahlivú kvalitu a komplexnosť produktov popredajný servis.
