Hexafluoridový istič síry 126kv

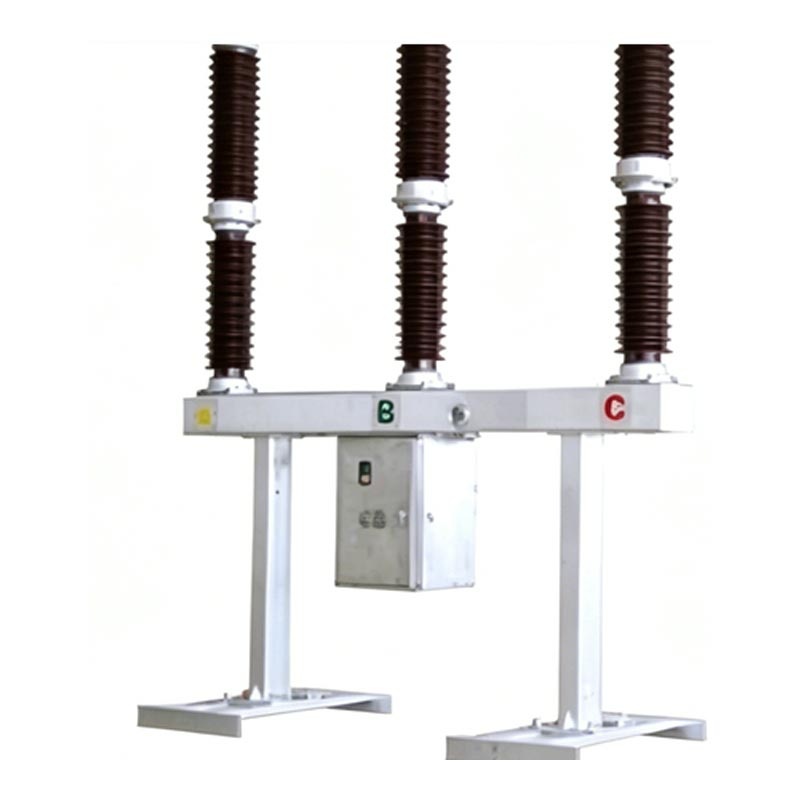

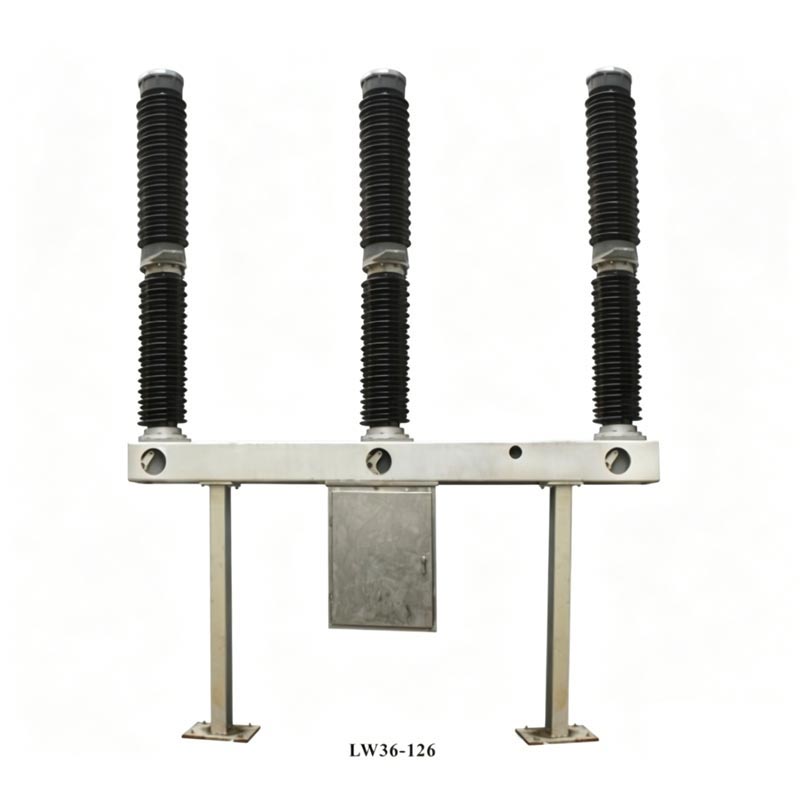

Vypínač Usune LW36-110 sírový hexafluorid 126 kV je základným zariadením na ovládanie a ochranu 110kV prenosové a transformačné systémy a môžu byť tiež použité ako spojovací istič a spínacie zariadenie skupina. Produkt využíva integrovanú samonapájaciu štruktúru na zhášanie oblúka, pričom každá fáza je ako jediná podpera, jednorazová jednotka. Všetky tri fázy sú inštalované na rovnakom ráme, čím sa dosahuje mechanické prepojenie prostredníctvom pružiny operačný mechanizmus. Horná časť výrobku obsahuje porcelánovú objímku zhášacej komory, stredná časť obsahuje podporné porcelánové puzdro a rám a skrinku mechanizmu obsahujúcu elektrické ovládacie prvky zavesené pod rámom, výsledkom čoho je kompaktná konštrukcia a pohodlné ovládanie.

Hlavné výhody

1. Autoritatívny súlad

Vyhovuje čínskym normám GB1984-2003 „Vysokonapäťové ističe striedavého prúdu“ a IEC62271-100:2001 „Vysoké napätie Spínacie a riadiace zariadenia – časť 100: Vysokonapäťové ističe,“ a prešiel prísnymi výrobnými testami a certifikácia na zabezpečenie zhody a spoľahlivosti produktu.

2. Vynikajúci výkon

Využíva princíp zhášania oblúka „tepelná expanzia + asistované fúkanie“, výsledkom čoho je krátky oblúk čas hasenia, dlhá elektrická životnosť a nízky prevádzkový hluk; používa plyn SF6 s vynikajúcou izoláciou a oblúkom hasiace vlastnosti ako médium, eliminujúce riziko vznietenia a výbuchu, vďaka čomu je vhodný pre husto osídlené oblasti.

3. Spoľahlivý dôkaz

Mechanizmus ovládaný pružinou má mechanickú životnosť až 6 000 cyklov, ročný únik plynu SF6 ≤ 0,5 %, a odpor hlavného obvodu ≤80μΩ. Kompletné technické parametre a testovacie údaje overujú stabilitu produktu.

4. Silná prispôsobivosť

Široko prispôsobiteľné drsnému vonkajšiemu prostrediu s rozsahom teploty okolia od -30 ℃ do +40 ℃ a nadmorskou výškou ≤3000 meters. Silná odolnosť voči vetru, ľadu a zemetraseniu, ktorá spĺňa potreby rôznych scenárov energetických projektov.

Základné technické parametre

Hexafluoridový istič síry 126 kV sa môže pochváliť vynikajúcim elektrickým výkonom so základnými parametrami spĺňajúce vysoké štandardy 126kV energetických zariadení, zabezpečujúce stabilnú prevádzku v zložitých energetických sústavách. Kľúčové jadro parametre sú nasledovné:

Celková štruktúra produktu

Istič 126kV s hexafluoridom síry pozostáva z troch fáz, z ktorých každá je vybavená vlastným napájaním. oblúková zhášacia komora, podporné izolačné zariadenie, adsorbent a nepriepustná konštrukcia. Použitie statického tesnenia O-krúžky a tesniaci prostriedok, zatiaľ čo dynamické tesnenie využíva tesnenie s tlačou pružiny, čo zaisťuje vynikajúcu vzduchotesnosť. The prenosová časť spája jednopólový istič a ovládací mechanizmus, efektívne prenáša prevádzková sila; pružinový ovládací mechanizmus má vstavanú skriňu mechanizmu, ktorá poskytuje manuálnu, elektrickú energiu skladovanie a funkcie opätovného zatvárania, ktoré ponúkajú flexibilnú a spoľahlivú prevádzku.

Princíp fungovania produktu

1. Uzavretý stav: Systémový prúd tvorí obvod cez svorky, stacionárne kontakty, pohyblivé kontakty, valce, and intermediate contacts, ensuring normal power transmission.
2. Vypínacia prevádzka: Pod pôsobením ovládacieho mechanizmu sa pohyblivý kontakt pohybuje smerom nadol a vytvára an elektrický oblúk, keď sú pohyblivé a stacionárne kontakty oddelené; stlačený plyn SF6 vo valci fúka oblúk cez trysku a oblúk zhasne, keď prúd prekročí nulu.
3. Plynový systém SF6: Je vybavený integrovaným hustomerom SF6 a regulátorom s teplotnou kompenzáciou. dokáže monitorovať tlak plynu v reálnom čase. Keď je tlak príliš nízky, spustí sa alarm a mechanizmus sa spustí uzamknuté, aby sa zabránilo mechanickému poškodeniu.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie

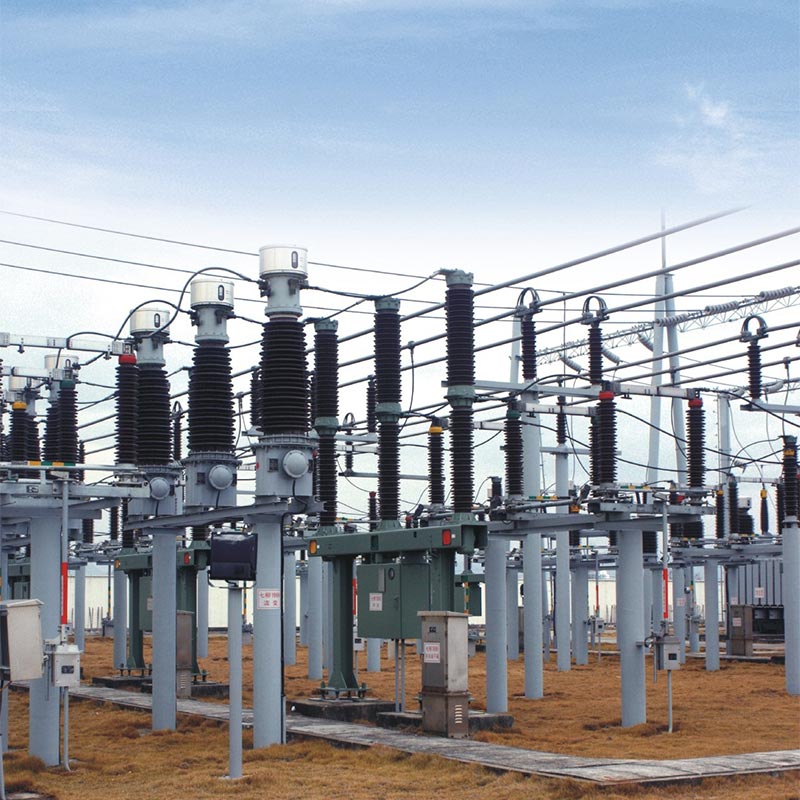

V roku 2024 bol úspešne aplikovaný istič 126 kV Usune LW36-110 na kľúč 110 kV. projekt prenosu a transformácie v severnej Číne. Cieľom tohto projektu bolo vyriešiť problém nedostatočných kapacity napájania vo vidieckych a prímestských oblastiach. Miesto projektu má veľký teplotný rozdiel (-25 ℃ až +38 ℃) a časté piesočné búrky, čo kladie mimoriadne vysoké nároky na prispôsobivosť a spoľahlivosť k životnému prostrediu energetického zariadenia.

Usune ako určený dodávateľ pre tento projekt poskytol 28 ističov LW36-110. Továreň odoslaná profesionálnych technikov, ktorí vám na mieste poskytnú pokyny pre inštaláciu, uvedenie do prevádzky a skúšobnú prevádzku. Po osem mesiacov stabilnej prevádzky dosiahol produkt nulové poruchy s mierou úniku plynu SF6 hlboko pod hodnotou štandardné požiadavky (skutočný test ≤0,3 %) a rýchlosť odozvy otvárania a zatvárania plne vyhovovala návrhu projektu štandardy. Po uvedení projektu do prevádzky efektívne zlepšil stabilitu miestnej elektrickej siete, znížili výpadky napájania spôsobené poruchami zariadení a získali vysoké uznanie od vlastníka projektu a miestnych energetické oddelenie, plne overujúce vynikajúcu prispôsobivosť životnému prostrediu a spoľahlivý prevádzkový výkon Použite istič 126 kV SF6 v skutočných pracovných podmienkach.

FAQ

Otázka 1: Aká je životnosť vypínača 126kV Hexafluoride síry Usune a aké sú kľúčové body údržby?

A1: Mechanická životnosť produktu je 6000 cyklov a odporúčaná nepretržitá prevádzková životnosť je 12 rokov. kľúč body údržby: Týždenné rutinné kontroly (integrita izolátora, tlak plynu SF6 atď.); ročná údržba každé 3 roky (čistenie izolátorov, meranie odporu hlavného obvodu atď.); keď produkt dosiahne podmienky údržby (napr. 20 skratových prerušení s plnou kapacitou), kontakty oblúka, adsorbent a tesniace krúžky je potrebné vymeniť. Výrobca pošle profesionálnych pracovníkov, ktorí poskytnú pokyny na údržbu na mieste.

Otázka 2: Môže byť istič Usune LW36-110 použitý v oblastiach s vysokou nadmorskou výškou a mrazom? Čo je maximálne vhodné nadmorská výška?

A2: Áno. Tento produkt je špeciálne navrhnutý pre drsné vonkajšie prostredie so silnou prispôsobivosťou vysokým nadmorských výškach a nízkych teplotách. Je vhodný do nadmorských výšok do 3000 metrov a znesie aj nízke teploty ako -30 ℃, plne vyhovujúce potrebám vysokohorských a mrazivých oblastí, ako je západná Čína. Okrem toho, skrinka mechanizmu má vstavaný ohrievač, ktorý poskytuje ochranu proti vlhkosti a mrazu počas dažďa, snehu a silného chladu sezón, zaisťuje stabilnú prevádzku.

Dodávateľ a popredajný servis

Zhejiang Usune Electric Co., Ltd., ako profesionálny výrobca vysokonapäťových energetických zariadení v Číne, má kompletnú výrobnú linku a prísny systém kontroly kvality. Továreň je vybavená pokročilým testovacie zariadenie a každý výrobok predtým prechádza vákuovaním, plnením plynu a testovaním mechanického výkonu opustenie závodu, aby sa zabezpečila kvalita produktu. Ako spoľahlivý dodávateľ poskytuje Usune komplexný popredajný servis, vrátane pokynov na inštaláciu na mieste, uvedenia do prevádzky, školenia údržby a dodávky náhradných dielov. Profesionál technický tím promptne reaguje na potreby užívateľov a zabezpečuje dlhodobú stabilnú prevádzku zariadenia.
