Diskusia a analýza aplikačných technických problémov vysokonapäťového vákuového vypínača

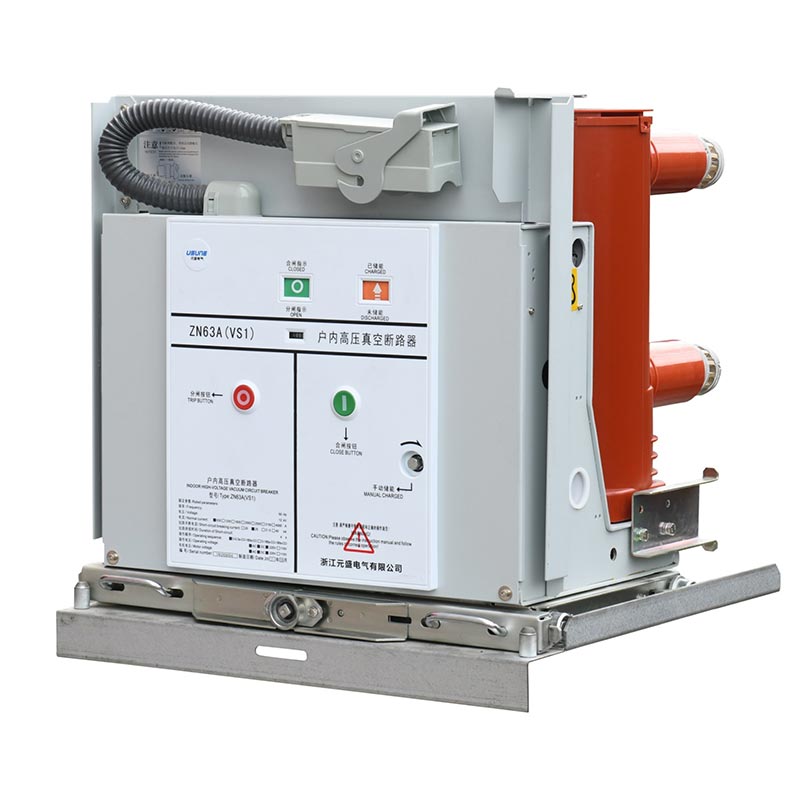

Aplikáciavysokonapäťový vákuový ističv našom napájacom systéme začala v roku 1978. Jeho nízka hmotnosť, jednoduchá konštrukcia, dlhá životnosť a ďalšie výhody boli rýchlo rozpoznané prevádzkou, generálnymi opravami a technikmi energetického oddelenia. Kvalita skorého domáceho vysokonapäťového vákuového ističa nie je dostatočne stabilná, napätie pri zaťažení je v prevádzkovom procese vysoké a v niektorých vákuových zhášacích komorách dochádza k úniku.

1. Súčasný stav čínskeho vysokonapäťového vákuového ističa

Aplikácia vysokonapäťového vákuového ističa v našom napájacom systéme začala v roku 1978. Jeho nízka hmotnosť, jednoduchá konštrukcia, dlhá životnosť a ďalšie výhody boli rýchlo rozpoznané prevádzkou, generálnou opravou a technikmi energetického oddelenia. Kvalita skorého domáceho vysokonapäťového vákuového ističa nie je dostatočne stabilná, napätie pri zaťažení je v prevádzkovom procese vysoké a v niektorých vákuových zhášacích komorách dochádza k úniku. V čase konferencie na podporu aplikácií vákuových spínačov Tianjin v roku 1992 sa výrobná technológia vákuového ističa dostala do popredia rovnakého typu výrobkov v rovnakom odvetví na svete, čo sa stalo novým historickým zlomom v aplikácii a výrobnej technológii vysokonapäťového vákuového ističa v Číne.

2. Únik vzduchu vo vákuovej zhášacej komore

Nová generáciavysokonapäťový vákuový ističvo všeobecnosti využíva princíp zhášania oblúka pozdĺžneho magnetického poľa a medeného a chrómového kontaktného materiálu, jeho účelom je znížiť stratu spálenia kontaktov a zlepšiť elektrickú životnosť. Ak nie je správne nastavená sústrednosť vodivej tyče, tesniaca sila pozdĺžneho plynového potrubia, keramiky, výrubu a kovu nebude dostatočne stabilná, čo vedie k úniku vzduchu vo vákuovej zhášacej komore.

Väčšina vlnovcov vo vákuovej zhášacej komore je tvorená tlakom oleja z nehrdzavejúcej ocele 0,15 mm. Úroveň znečistenia, vlhkosť a soľná hmla aplikačného prostredia vákuového ističa VN nie sú vhodné. Škodlivé plyny a kondenzácia spôsobujú bodovú koróziu vlnovca, čo vedie k úniku vzduchu z vlnovca, krycích dosiek a tesniacich plôch.

Dôležitým opatrením je nastavenie súososti VN vákuového ističa a výber správneho prostredia na použitie a skladovanie.

3. Elektrickú životnosť vysokonapäťového vákuového ističa zvoľte rozumne

Elektrická životnosť vysokonapäťového vákuového ističa sa vzťahuje na počet vypínaní s plnou kapacitou stanovený v technických podmienkach zariadenia a pri skutočnej typovej skúške. Kontakty vysokonapäťového vákuového ističa nie je možné v aplikácii opraviť ani vymeniť, preto je potrebné vyžadovať vysokonapäťový vákuový istič, aby mal dostatočne vysokú elektrickú životnosť.

Elektróda pozdĺžneho magnetického poľa a kontaktný materiál meď - chróm sú použité vo vákuovej zhášacej komore novej generácie. Elektróda pozdĺžneho magnetického poľa znižuje napätie oblúka (energiu oblúka) pod skratovým vypínacím prúdom a robí oblúk rovnomerne rozložený na kontaktnej ploche. Kontaktný materiál medi a chrómu znižuje stratu horenia kontaktu na jednotku energie oblúka. Vďaka organickej kombinácii týchto dvoch má elektrická životnosť vysokonapäťového vákuového ističa prelomové zlepšenie. V súčasnosti je výkon vypínacej a uzatváracej kapacity vysokonapäťového vákuového ističa relatívne vysoký a stabilný.

Skorý elektrický vákuový istič vysokého napätia bol u nás iba 30-násobný, najdlhšia prevádzka má viac ako 20 rokov. Napriek tomu sa vysokonapäťový vákuový istič nenašiel v napájacom systéme kvôli problémom s elektrickou životnosťou skratového vypínacieho prúdu a nezistilo sa, že kvôli skratovému vypínaciemu prúdu je elektrická životnosť krátka, spôsobuje nehody. Preto nie je elektrická životnosť vysokonapäťového vákuového ističa pri skrate čím vyššia, tým lepšia.

4 Dávajte pozor na mechanické nastavenie parametrov VN vákuového ističa

Vysokonapäťový vákuový istič má mnoho mechanických parametrov, ako je rýchlosť zatvárania, rýchlosť otvárania, dráha kontaktu, čas odskoku zopnutia kontaktu, amplitúda odrazu rozopnutia kontaktu atď. Tieto mechanické parametre sú nastavené tak, aby zabezpečili technický výkon vákuového ističa vysokého napätia.

Mechanická životnosť vysokonapäťového vákuového ističa v Číne je vo všeobecnosti 10 000 ~ 20 000, výskumné práce zlepšujú mechanickú životnosť na 30 000 ~ 40 000 krát, elektromagnetický operačný mechanizmus má jednoduchú štruktúru, spoľahlivý výkon, pohodlné nastavenie a údržbu, prevádzkový personál zvyknutý na používanie a údržbu a široko používaný; Niektoré miesta sú tiež zvyknuté na použitie elektrického pružinového ovládacieho mechanizmu. Ovládací mechanizmus je najkomplexnejšou časťou v mechanickej konštrukcii VN vákuového vypínača s najvyššou požiadavkou na presnosť. Výrobné podmienky väčšiny výrobcov sú náročné na splnenie požiadaviek na presnosť obrábania.

Aby sa zaručila spoľahlivosť vysokonapäťového vákuového ističa, štruktúra balenia vo vysokonapäťovom vákuovom ističi, prevádzkový mechanizmus a hlavné telo ističa, dva oddelené, koncentrované mechanizmy ShengChanCao z výrobných podmienok v továrňach lepšie, potom výstupný hriadeľ do ističa, takže rozumná konfigurácia mechanických parametrov, priamo súvisí s technickým výkonom a mechanickou životnosťou vysokonapäťového vákuového ističa. Ideálne nastavenie mechanických parametrov, veľmi dôležité pre mechanický výkon vysokonapäťového vákuového ističa. Splnená charakteristika nárazníka by mala byť v momente, keď sa pohyblivé časti dotknú nárazníka a nárazník poskytuje malú reakčnú silu. So zvyšujúcou sa vzdialenosťou nárazníka sa charakteristika nárazníka rýchlo stáva strmšou a separačná energia sa absorbuje čo najviac, aby sa dosiahol účel obmedzenia odrazu a vypnutia.

5 Zlepšite prevádzkovú spoľahlivosť vysokonapäťového vákuového ističa

Problémy s kvalitou domácich materiálov, komponentov a štandardných komponentov, ako aj tradičné koncepcie dizajnu produktov vedú k tomu, že jeho mechanická spoľahlivosť a mechanická životnosť nie sú ideálne.

(1) pochopiť základnú štruktúru vákuového ističa, oboznámiť sa s jeho technickými ukazovateľmi výkonu, primeraným výberom podmienok použitia, úzkym kontaktom s výrobnými informáciami, presnou aplikáciou pokročilých technických funkcií vysokonapäťového vákuového ističa;

(2) Odveďte dobrú prácu pri ladení mechanických parametrov vysokonapäťového vákuového ističa, prísne požiadavky na index mechanických parametrov, aby ste zabezpečili jeho základnú funkciu;

(3) štandardizovať riadenie a skladovanie náhradných dielov a zabezpečiť konzistentnosť, univerzálnosť a spoľahlivosť indexov technickej výkonnosti a kvality náhradných dielov;

(4) Robiť prevádzkový záznam a analýzu havárie VN vákuového ističa, sumarizovať skúsenosti, spolupracovať s výrobným oddelením a neustále zlepšovať pokročilosť, spoľahlivosť a hospodárnosť vákuového ističa.

6 Nárast teploty VN vákuového ističa

Odpor obvodu vysokonapäťového vákuového ističa je hlavným zdrojom tepla, ktorý ovplyvňuje nárast teploty, a odpor obvodu zhášacej komory zvyčajne predstavuje viac ako 50 z odporu obvodu vysokonapäťového vákuového ističa. Kontaktný odpor kontaktnej medzery je hlavnou zložkou slučkového odporu vákuovej zhášacej komory, pretože kontaktný systém je utesnený vo vákuovej zhášacej komore a vytvorené teplo sa môže odvádzať von iba cez dynamickú a statickú vodivú tyč.

Statický koniec vákuovej zhášacej komory je priamo spojený so statickou podperou a pohyblivý koniec je spojený s pohyblivou podperou cez vodivú sponu a mäkké spojenie. Aj keď pohyb pohyblivého konca smerom nahor vedie k rozptylu tepla pohyblivého konca, najvyšší nárast teploty vákuového ističa VN sa väčšinou sústreďuje v brušnej časti pohyblivej vodivej tyče a vodivej svorky kvôli mnohým spojom a dlhej dráhe vedenia tepla pohyblivého konca. V praktickej aplikácii je efektívne využitie komponentov na statickom konci, ktoré vedú k rozptylu tepla, núti teplo v kontakte, aby sa exportovalo zo statického konca, a rozdeľovalo teplo z pohyblivého konca, účinným opatrením na vyriešenie problému vysokého nárastu teploty HV vákuového ističa.

Vynikajúce technické aplikačné charakteristiky vysokonapäťového vákuového ističa boli široko uznávané v energetických oddeleniach. Súvisiace problémy môžu byť použité ako referencia v praktickej práci. Aby sa naplno využila a lepšie hrala technická výhoda vysokonapäťového vákuového ističa, je veľmi prospešné zlepšiť celkovú úroveň vybavenia vidieckej elektrickej siete.
