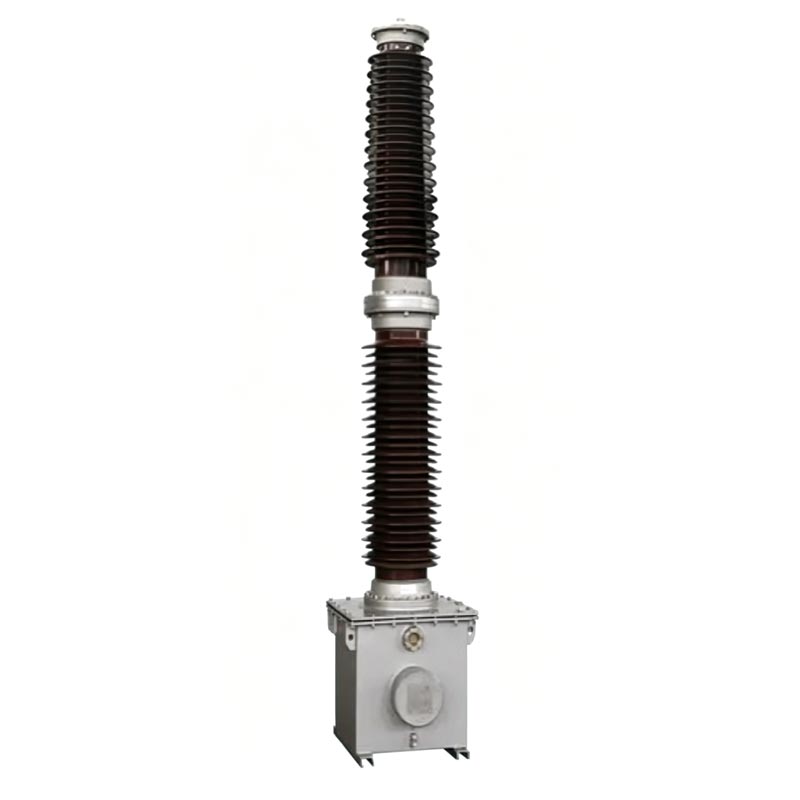

110 kV Pt transformátor napätia

Napäťový transformátor Usune TYD série 110 kV Pt je vysokovýkonný kapacitný transformátor napätia. určené pre 110kV vysokonapäťové energetické siete. Produkt využíva princíp rozdelenia kapacitného napätia a plne utesnená štruktúra ponorená do oleja, čím sa vyhýbajú nedostatkom tradičných transformátorov, ako sú veľké a slabé odolný proti rušeniu a má vynikajúcu odolnosť voči znečisteniu, odolnosť voči nízkym teplotám a odolnosť voči vetru. Toto zariadenie integruje funkcie merania, ochrany a spojenia nosnej komunikácie a je nosnou podporou zariadenie na inteligentnú prevádzku a údržbu 110kV prenosových a transformačných systémov.

Transformátor napätia 110 kV Pt prísne dodržiava národné normy GB/T20840.1-2010, GB/T20840.5-2013 a GB/T19749-2005. Jeho dizajn, výroba a testovacie procesy sú štandardizované a všetky výkonové parametre spĺňajú špecifikácie preventívneho testovania energetických zariadení.

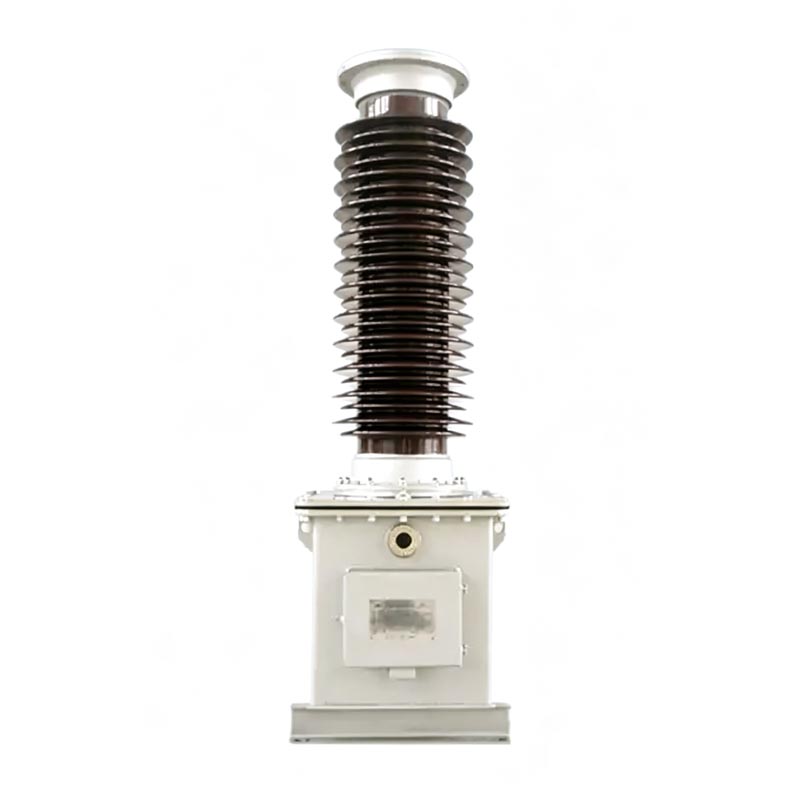

Kondenzátorový transformátor napätia

TYD-35 (66, 110/220) kV-0,01 (0,02)

Všeobecné pokyny

Vysvetlenie modelu produktu

- TYD: Špeciálny kód pre kapacitné transformátory napätia
- 110/3: Menovité fázové napätie systému, s ktorým je kompatibilné, je 110 kV
- 0,02: Menovitá kapacita kapacitného deliča napätia je 0,02μF
- Kód prípony: H - Typ proti znečisteniu; G - vysokohorský typ (vhodný pre nadmorské výšky nad 2000 m); F - Vhodné pre neutrálny bod neefektívne uzemnené systémy

Príklad: TYD110/3-0.02FH predstavuje kapacitný transformátor napätia vhodný pre neutrálny bod 110kV neefektívne uzemnené elektrické siete s menovitou kapacitou 0,02 μF a vysokou odolnosťou voči znečisteniu.

Komponenty základnej štruktúry

1. Kapacitný rozdeľovač napätia

Skladá sa z väzbových kondenzátorov a kondenzátorov na rozdeľovanie napätia naskladaných dohromady. Viac sád kondenzátorov prvky sú zapojené do série vo vnútri porcelánového puzdra. Používa vysokokvalitný tenký film a kondenzátorový papier kompozitné dielektrikum a je vákuovo impregnované kvalitným izolačným olejom. Zariadenie má plne utesnené konštrukcia so vstavaným zariadením na kompenzáciu oleja na udržanie stabilného vnútorného tlaku, zabránenie úniku oleja, eliminujú potrebu odberu vzoriek na mieste, účinne izolujú vonkajšiu vlhkosť a nečistoty a zaistia stabilitu izolačný výkon.

2. Elektromagnetické zariadenie

Transformátor napätia 110 kV Pt je úplne utesnený v oceľovej nádrži naplnenej olejom (ktorá tiež slúži ako kondenzátorová základňa), vrátane medziľahlého transformátora, kompenzačného reaktora a rýchleho saturačného reaktora tlmič. Pred opustením továrne je vopred zmontovaný s nízkonapäťovým deliacim kondenzátorom. Elektromagnetické jednotka a olejový okruh deliča kondenzátora sú úplne izolované, čo zaisťuje žiadne rušenie a stabilnú prevádzku. Sekundárne vedenie a svorky nosnej vlny sú centrálne umiestnené v spojovacej skrinke na bočnej stene nádrže, jasne označené pre jednoduché zapojenie a údržbu na mieste.

Hlavné funkcie produktu

1. Meranie energie a monitorovanie napätia

Presne zníži výstup a poskytne štandardný nízkonapäťový signál, ktorý ponúka spoľahlivú dátovú podporu pre napájanie meranie energie zo siete a monitorovanie napätia v reálnom čase.

2. Ochrana sieťového relé

Vybavený reléovou ochranou a automatickým riadiacim zariadením umožňuje identifikáciu porúch v elektrickej sieti, overenie synchronizácie a ochrana vedenia, ktorá zabráni poškodeniu zariadenia a nehodám v elektrickej sieti spôsobených napäťové anomálie.

3. Carrier Communication Coupling

Slúži ako vyhradený väzobný kondenzátor pre komunikáciu s nosnou elektrickou linkou a poskytuje stabilný signálový kanál prenos údajov o elektrickej sieti a diaľková prevádzka a údržba.

Technické parametre a prevádzkové prostredie

1. Základné technické parametre

- Kompatibilné prevádzkové podmienky: 50/60Hz AC napájací systém
- Sekundárne výstupné napätie: 100/√3V, 100V (štandardné špecifikácie)
- Tangenta dielektrickej straty: ≤0,002
- Chyba kondenzátora: Nepresahuje ±2 % menovitého údaja na typovom štítku
- Izolačný odpor: ≥500MΩ (merané pomocou 2500V megaohmmetra)
- Schopnosť prevádzky pri prepätí: Dlhodobá prevádzka pri 1,2-násobku menovitého napätia; krátkodobá prevádzka k 1.5 krát menovité napätie po dobu 30 sekúnd; Typ F môže pracovať nepretržite 8 hodín pri 1,9-násobku menovitého napätia

2. Použiteľné podmienky prostredia

- Prevádzková teplota: -40 ℃ ~ + 45 ℃ (prispôsobiteľné pre špeciálne podmienky)
- Maximálna odolnosť proti vetru: 150 km/h
- Použiteľná nadmorská výška: ≤ 2000 m (modely pre veľké nadmorské výšky sú k dispozícii na požiadanie)
- Maximálna hrúbka námrazy: 10 mm
- Odolnosť voči znečisteniu: štandardná trieda D (potopová vzdialenosť ≥ 43,3 mm/kV), voliteľná trieda E (povodňová vzdialenosť ≥ 53,7 mm/kV)

Prípad inžinierskej aplikácie

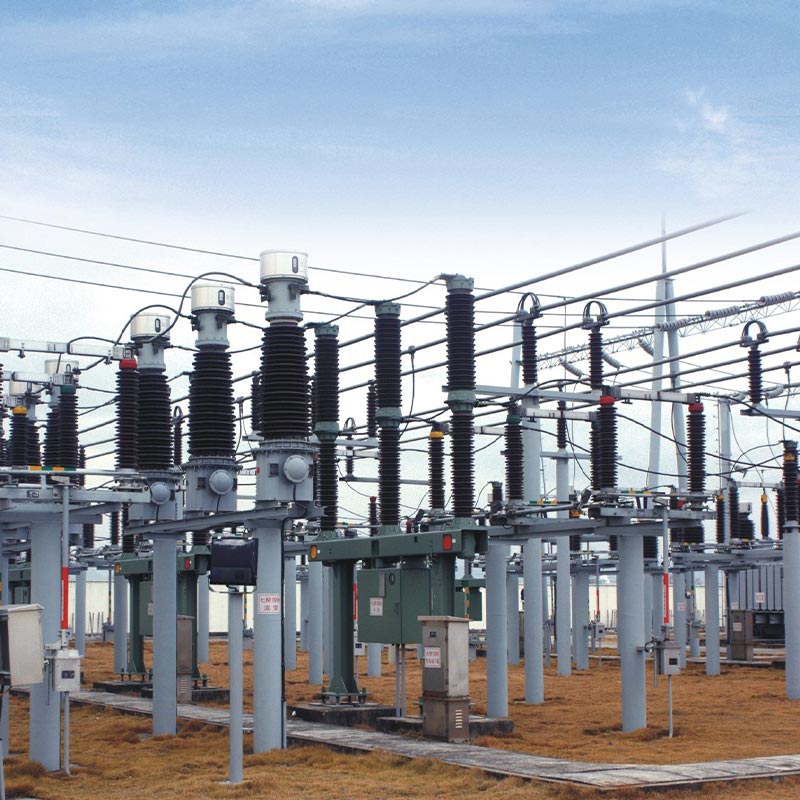

Napäťový transformátor Usune TYD110/3-0,02FH proti znečisteniu 110 kV Pt bol úspešne aplikovaný na vonkajší projekt obnovy regionálnej rozvodne 110 kV v provincii Zhejiang. Táto rozvodňa obsluhuje okolie priemyselné parky a obytné oblasti vyžadujúce extrémne vysokú stabilitu napájania a spoľahlivosť zariadení. Nachádza sa v pobrežnej oblasti s vysokou vlhkosťou, vysokou soľou a silným znečistením a s častými morskými vánkami, projekt vyžaduje prísny výkon proti znečisteniu, korózii a starnutiu vysokého napätia zariadení.

Zariadenie bolo zdvíhané, inštalované a uvedené do prevádzky prísne podľa špecifikácií výrobcu pred uvedením do prevádzky. Svedčia o tom dva roky prevádzky a údržby na mieste a údaje z pravidelných testov základné parametre, ako je kapacita zariadenia a dielektrická strata konzistentne spĺňajú národné normy, pričom č problémy, ako je únik oleja, abnormálny hluk alebo posun parametrov. Jeho vynikajúca ochrana proti zanášaniu a korózii konštrukcia účinne odoláva korózii pobrežnej soľnej hmly a vlhkého vzduchu, čím sa vyhýba bežným poruchám ako napr starnutie izolácie a kolísanie napätia v tradičných prístrojových transformátoroch. Stabilne dopĺňa výkon meranie, monitorovanie napätia a spojenie nosnej komunikácie zaisťujúce nepretržité a bezpečné napájanie rozvodne a plne overiť stabilitu a prispôsobivosť produktu v náročných vonkajších podmienkach.

Špecifikácie inštalácie a údržby

1. Inštalačné body

Zariadenie sa dodáva ako kompletná súprava kondenzátorového deliča napätia + elektromagnetické zariadenie. Inštalácia musí prísne dodržiavať čísla na štítku; svojvoľné miešanie a výmena sú prísne zakázané. Pre vybavenie pri zdvíhaní sa musia použiť vyhradené zdvíhacie otvory pre olejovú nádrž elektromagnetickej jednotky; priame zdvíhanie porcelánové priechodky kondenzátora sú zakázané. Základ je upevnený vysokopevnostnými skrutkami M20 a overal uhol sklonu inštalácie je ≤2/1000 mm, aby sa zabezpečila stabilná prevádzka zariadenia.

Požiadavky na zapojenie kľúča: Svorky klapky d1 a d2 musia byť spoľahlivo zapojené; otvorené okruhy sú prísne zakázané. Keď nie sú pripojené k nosnému zariadeniu, musia byť svorky N a X spoľahlivo skratované. Počas prevádzke zariadenia, musí byť svorka X priamo a spoľahlivo uzemnená, aby sa zabránilo vniknutiu vysokého napätia do sekundárny kryt, poškodenie zariadenia a ohrozenie bezpečnosti osôb.

2. Prevádzka a údržba a bezpečnostné opatrenia

Zariadenie má úplne utesnenú štruktúru ponorenú do oleja, ktorá zaisťuje stabilný výkon a eliminuje potrebu na rutinné odbery vzoriek a testovanie oleja. Bežná údržba vyžaduje iba pravidelné kontroly tesnenia zariadenia stav, tesnosť svoriek a odstraňovanie abnormálnych zvukov, anomálií sekundárneho napätia a náhle napäťové špičky v otvorenom trojuholníkovom zapojení. Neoprávnená demontáž upevňovacích skrutiek zariadenia a tesnenia štruktúra je prísne zakázaná. Delič kondenzátora a elektromagnetické zariadenie sa nesmú demontovať bez povolenie výrobcu. Po zošrotovaní musí byť zariadenie odovzdané miestnemu životnému prostrediu oddelenie ochrany pre centralizovanú a neškodnú likvidáciu, aby sa zabránilo znečisťovaniu životného prostredia.

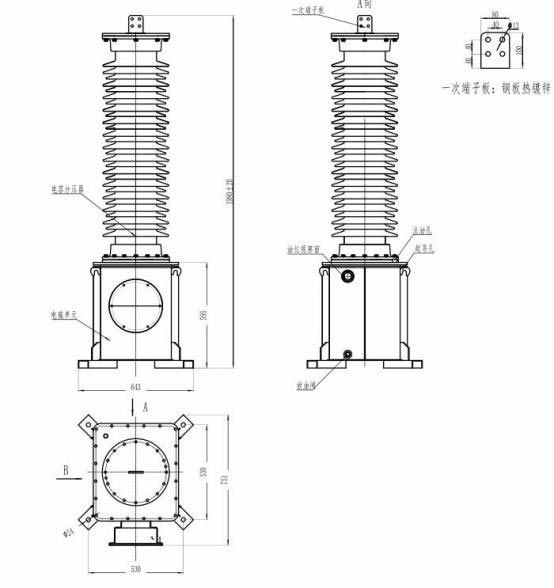

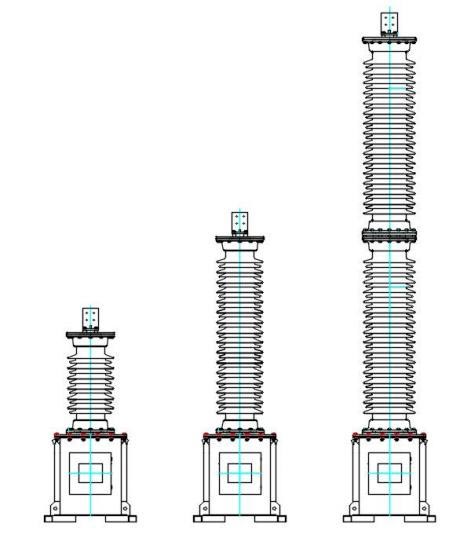

Rozmery produktu.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Otázka 1: Aké sú rozdiely medzi modelmi s príponou H, G a F napäťového transformátora Usune 110 kV Pt a pre aké scenáre sú vhodné?

H je typ odolný voči znečisteniu, vhodný pre pobrežné a silne znečistené priemyselné scenáre, so vylepšeným povrchová vzdialenosť a odolnosť proti korózii; G je vysokohorský typ, optimalizovaný pre oblasti nad 2000 m nadmorskej výšky, vhodné pre nízkonapäťové a silné ultrafialové prostredie; F je vyhradený typ pre neutrálny bod neúčinný uzemnenie, so silnejšou toleranciou prepätia, vhodné pre zodpovedajúce systémy elektrickej siete. Vhodný model možno vybrať na základe geografického prostredia projektu a systému elektrickej siete.

Otázka 2: Prečo je prísne zakázané odpájať svorky D1, D2 a N-X počas prevádzky zariadenia?

D1 a D2 sú svorky klapky. Ich otvorenie spôsobí poruchu klapky, spustenie vnútorného prepätia a prepätia spôsobiť trvalé poškodenie kondenzátorov a elektromagnetických jednotiek. Keď nie je pripojené žiadne nosné zariadenie, odpojenie svoriek N-X umožní vstup vysokého napätia do sekundárnej rozvodnej skrinky, čím dôjde k vyhoreniu sekundárneho monitorovacie a ochranné zariadenia a spôsobenie bezpečnostnej nehody. Spoľahlivosť koncových spojení musí byť skontrolovať pred uvedením zariadenia do prevádzky.

Otázka 3: Vyžaduje napäťový transformátor Usune 110 kV Pt pravidelné odbery vzoriek oleja a testovanie počas prevádzky?

Nie, pravidelné odbery vzoriek a testovanie oleja sa nevyžadujú. Elektromagnetická jednotka pracuje pri nízkom napätí a a kompletná sada tesniacich a výkonnostných testov bola dokončená pred opustením továrne, čo zaručuje spoľahlivosť tesniaci výkon. Odber vzoriek na mieste naruší vnútornú tlakovú rovnováhu zariadenia, čo vedie k potenciálne problémy, ako je pokles hladiny oleja, prenikanie vlhkosti a poškodenie izolácie. Iba bežné kontroly potreba overiť neporušenosť tesnení a stabilitu elektrických parametrov. Ak sú parametre abnormálne, kontaktujte výrobcu kvôli špecializovanému testovaniu.
