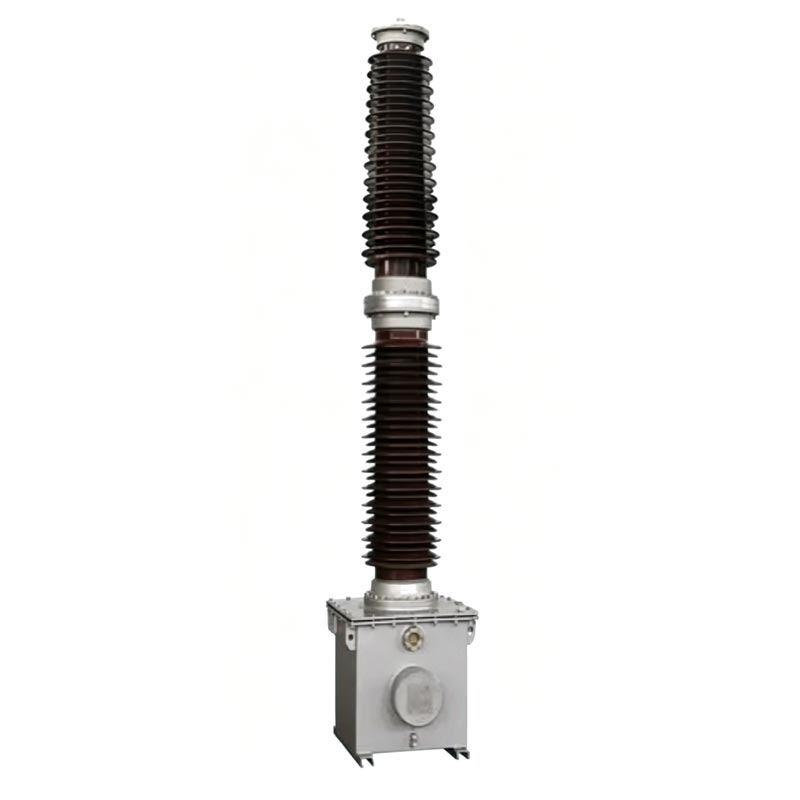

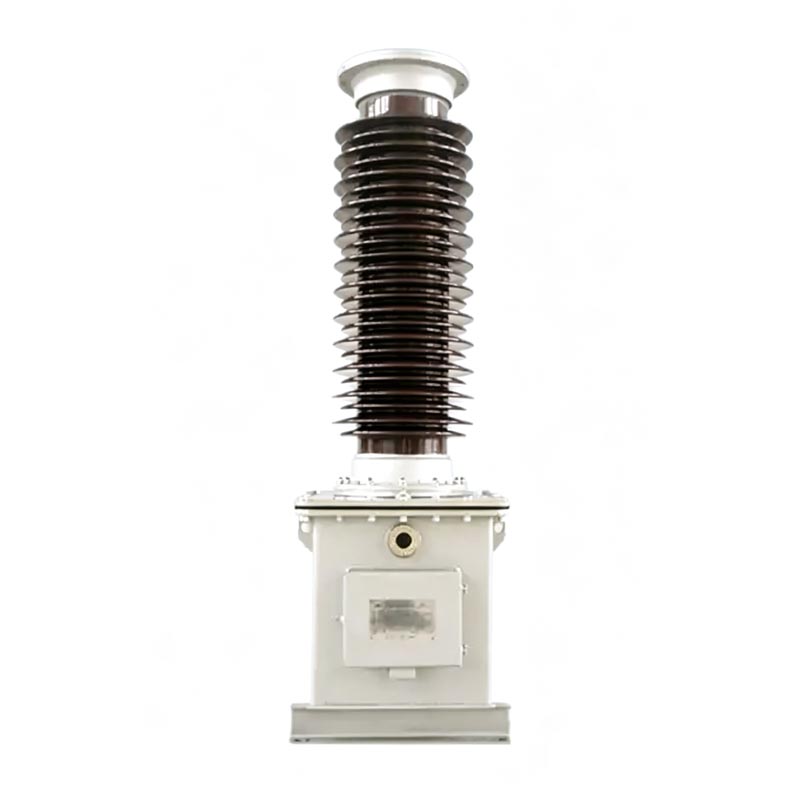

Transformátor vonkajšieho napätia

Transformátor vonkajšieho napätia série Usune TYD pokrýva všetky úrovne napätia od 35 kV do 220 kV a konvertuje vysoké napätie systémy na 100/√3 V alebo 100 V štandardné nízkonapäťové signály, aby vyhovovali potrebám merania energie, merania napätia, ochrana relé a overenie synchronizácie siete. V porovnaní s tradičnými elektromagnetickými transformátormi napätia, tento produkt je tiež vybavený komunikačnou väzbou napájacieho vedenia, ktorá zabraňuje problémom s ferorezonanciou. Jeho celkovo konštrukcia je spoľahlivá, zaisťuje dlhodobú bezpečnú a stabilnú prevádzku vysokonapäťových energetických sietí, vďaka čomu je jadrom podporné zariadenie pre výstavbu inteligentnej siete.

Kondenzátorový transformátor napätia

TYD-35 (66, 110/220) kV-0,01 (0,02)

Všeobecné pokyny

Vysvetlenie modelu produktu

Modelové kódy série TYD jasne definujú parametre produktu a použiteľné scenáre, čo uľahčuje inžinierstvo výber a montáž na mieste. Pravidlá kódovania sú nasledovné:

1. Štruktúra modelu: TYD ① – ② ③

- TYD: Kód pre kapacitný transformátor napätia
- ①: Menovité fázové napätie systému (jednotka: kV)
- ②: Menovitá kapacita deliča napätia (jednotka: μF, voliteľne 0,01 μF, 0,02 μF)
- ③: Kód prípony funkčnej funkcie

2. Vysvetlenie kódu prípony:

- H: Typ odolný voči znečisteniu, vhodný do silne znečistených oblastí
- G: Vysokohorský typ, vhodný pre oblasti nad 2000 m nadmorskej výšky
- F: Vhodné pre neutrálny bod neefektívne uzemnené systémy

3. Typický modelový príklad

TYD110/√3-0,02FH, čo predstavuje napäťovú úroveň 110 kV, menovitá kapacita deliča napätia 0,02 μF, vhodná pre neutrálny bod neefektívne uzemnené systémy a znečistenie prostredia triedy D, kapacitný transformátor napätia.

Základné funkcie

1.Presné meranie a meranie napätia

Umožňuje vysoko presné získavanie napätia a meranie energie, čím zabezpečuje presné vyrovnanie elektrickej siete údaje o spotrebe.

2.Ochrana elektrickej siete a automatické ovládanie

Poskytuje stabilné napäťové signály pre ochranu relé, automatické riadenie elektrickej siete a synchronizáciu overenie umožňujúce rýchlu reakciu na systémové chyby.

3. Komunikačná spojka elektrického vedenia

Pôsobí ako väzobný kondenzátor pre komunikáciu s nosičom elektrického vedenia, čím dosahuje prenos signálu po vedení bez dodatočné vedenie.

Normy vykonávania

Celý proces výroby a testovania vonkajšieho transformátora napätia prísne dodržiava národné autoritatívne normy, ktoré plne spĺňajú technické akceptačné špecifikácie:
- GB/T20840.1-2010 "Prístrojové transformátory - Časť 1: Všeobecné technické požiadavky"
- GB/T20840.5-2013 "Prístrojové transformátory - Časť 5: Doplnkové technické požiadavky na kapacitné napätie Transformers"
- GB/T19749-2005 "Spojené kondenzátory a kapacitné rozdeľovače napätia"

Použiteľné podmienky prostredia

Vonkajší transformátor napätia sa môže pochváliť vynikajúcou prispôsobivosťou k životnému prostrediu a môže pracovať stabilne v komplexe vonkajšie podmienky. Štandardne použiteľné parametre sú nasledovné:
- Scenáre inštalácie: Vhodné pre vnútorné aj vonkajšie použitie
- Teplota okolia: -40℃～+45℃ (Špeciálne podmienky je možné prispôsobiť a dohodnúť)
- Maximálna rýchlosť vetra: ≤ 150 km/h
- Menovitá nadmorská výška: ≤ 2000 m (verzia typu G pre vysoké nadmorské výšky sa prispôsobuje vyšším nadmorským výškam)
- Hrúbka námrazy: ≤ 10 mm
- Odolnosť voči znečisteniu: štandardná trieda D (potopová vzdialenosť ≥ 43,3 mm/kV), voliteľná trieda E (teková vzdialenosť ≥ 53,7 mm/kV)

Štrukturálne výhody produktu

CVT série Usune TYD využíva modulárnu integrovanú štruktúru pozostávajúcu z dvoch základných častí: kapacitné napätie delič a elektromagnetické zariadenie. Konštrukcia je robustná a odolná:

1. Vysoko pevný kapacitný delič napätia

Využíva vysokokvalitné tenkovrstvové a kondenzátorové papierové kompozitné dielektrikum. Viacnásobné kondenzátorové prvky sú zapojené do série vo vnútri porcelánovej priechodky, vákuovo impregnované kvalitným izolačným olejom. Plne utesnená konštrukcia je vybavená zariadením na kompenzáciu oleja na udržanie stability vnútorného napätia, čím sa eliminuje olej problémy s únikom a vlhkosťou. Štruktúra zostavy skrutiek zaisťuje pohodlnú inštaláciu a bezpečné spojenie.

2.Integrované elektromagnetické zariadenie

Zahŕňa vstavaný medzitransformátor, kompenzačný reaktor a rýchlo saturujúcu klapku reaktora, všetko utesnené v oceľovej nádrži naplnenej olejom. Pred opustením továrne je vopred zmontovaný s nízkonapäťovým deličom, zabezpečenie úplnej izolácie izolačného olejového systému a vylúčenie vzájomného rušenia.

3. Návrh bezpečnostnej ochrany

Vybavené špeciálnymi tlmiacimi, uzemňovacími a nosnými vlnovými svorkami s jasným označením. Viacnásobná ochrana konštrukcie účinne zabraňujú bezpečnostným rizikám, ako je únik vysokého napätia a poškodenie sekundárnych zariadení.

Inžinierske aplikácie Cas

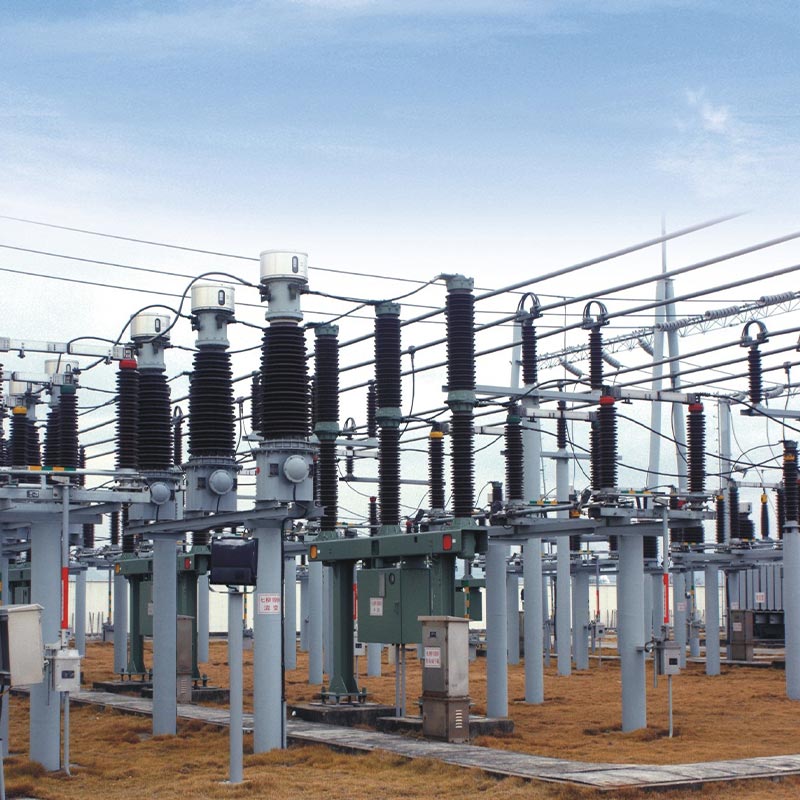

Ako vysokokvalitný dodávateľ vysokonapäťových zariadení CVT boli napäťové transformátory Usune série TYD úspešne aplikovaný na kľúčový projekt renovácie mestskej elektrickej siete 110 kV v Zhoushan, provincia Zhejiang. The projektom bol vybraný klasický model TYD110/√3-0,02FH, vhodný do zložitých prevádzkových podmienok miestnej pobrežná oblasť so silným znečistením a neúčinne uzemneným neutrálnym bodom.
Pôvodné zariadenie v tejto rozvodni trpelo nestabilným meraním napätia a slabým rušením schopnosti. Po výmene CVT za CVT série Usune TYD zariadenie fungovalo stabilne dlhšie ako 3 roky, pri zachovaní presného merania a stabilného výstupu signálu aj v drsnom prostredí, ako je napr vlhkosť, soľná hmla a silný vietor. To poskytuje spoľahlivú podporu pre ochranu a nosič relé rozvodne komunikácia, efektívne zlepšenie spoľahlivosti prevádzky regionálnej elektrickej siete, zníženie zariadení poruchovosť a úplné overenie vynikajúcej odolnosti produktu voči poveternostným vplyvom a odolnosti voči znečisteniu.

Špecifikácie prevádzky a údržby

1. Základné prevádzkové parametre

- Dlhodobá prevádzka: 1,2-násobok menovitého napätia (1,2Un)
- Krátkodobé preťaženie: Môže pracovať 30 sekúnd pri napätí 1,5Un
- Vyhradený typ F: Môže pracovať nepretržite 8 hodín pri napätí 1,9Un

2. Požiadavky na dennú údržbu

- Pravidelne kontrolujte stav tesnenia zariadenia, aby ste zabránili úniku izolačného oleja;
- Zabezpečte spoľahlivé pripojenie tlmiacich svoriek d1 a d2; prevádzka s otvoreným okruhom je prísne zakázaná;
- Keď nie sú pripojené k nosnému zariadeniu, musia byť svorky N a X spoľahlivo skratované;
- Neoprávnená demontáž tesniacich skrutiek a tesniacich konštrukcií otvoru na plnenie oleja je zakázaná;
- Rutinné vzorkovanie oleja a testovanie elektromagnetickej jednotky nie je potrebné, aby sa predišlo bezpečnostným rizikám spôsobeným olejom úroveň klesá.

Rozmery produktu.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Otázka 1: Aké základné testy je potrebné vykonať pred uvedením CVT série Usune TYD do prevádzky?

Podľa normy DL/T596-1996 sa musia vykonať tri základné testy: Po prvé, kapacita a dielektrika treba otestovať stratu deliča kondenzátora, pričom hodnota kapacity sa líši od typového štítku o ≤ 2 % a tangens dielektrických strát ≤0,002. Po druhé, izolačný odpor elektromagnetickej jednotky sa musí otestovať pomocou a 2500V megaohmmeter, s izolačným odporom každej svorky voči zemi ≥500MΩ. Po tretie, kalibrácia presnosti test vyžaduje zväčšenie uhla vysokonapäťových vodičov, aby sa znížilo rušenie rozptylovej kapacity a zabezpečilo sa presnosť merania.

Otázka 2: Aké sú kľúčové preventívne opatrenia pre inštaláciu vonkajšieho transformátora napätia na mieste?

Po prvé, delič kondenzátora a elektromagnetické zariadenie sú zodpovedajúcou súpravou a musia byť inštalované podľa čísla štítkov; nemožno ich ľubovoľne zamieňať. Po druhé, zdvíhacie otvory elektromagnetickej jednotky na zdvíhanie sa musí použiť olejová nádrž; zdvíhanie porcelánovej objímky kondenzátora je zakázané, aby sa zabránilo zariadeniam škody. Po tretie, základ musí byť pripevnený vysokopevnostnými skrutkami M20 a celkový sklon zariadenia musí byť nepresahuje 2/1000 mm. Po štvrté, uistite sa, že svorka X je spoľahlivo uzemnená a tlmiacia svorka je bezpečne umiestnená pripojené, aby nedošlo k poškodeniu zariadenia.

Otázka 3: Pre aké scenáre sú modely s príponou H, G a F vhodné?

H je typ proti znečisteniu, vhodný pre silne znečistené a vysoko korozívne prostredie, ako sú pobrežné oblasti a priemyselné bane; G je typ pre veľké nadmorské výšky, optimalizovaný pre vysoké nadmorské výšky, nízke napätie a nízke teploty prostredia, vhodné pre oblasti nad 2000 m; F je systém adaptívny typ, špeciálne navrhnutý pre neutrálny bod neefektívne uzemnené energetické systémy, so silnejšou toleranciou prepätia, vhodné pre špeciálnu rozvodnú sieť prevádzkové podmienky.

Továrenská záruka pevnosti a servisu

Zhejiang Usune Electric je profesionálna továreň na vysokonapäťové elektrické zariadenia integrujúca výskum a vývoj, výrobu, a predaj. S dlhoročnými skúsenosťami v oblasti vysokonapäťových transformátorov disponuje kompletným výrobným systémom a prísne procesy kontroly kvality. Všetky produkty TYD prešli národným štandardným testovaním, čo zaručuje stabilitu výkon a vysoká nákladová efektívnosť. Štandardizované produkty a prispôsobené riešenia môžu byť poskytnuté podľa rôzne úrovne napätia, podmienky prostredia a požiadavky na rozvodnú sieť poskytujúce spoľahlivé vysoké napätie podporné zariadenia pre globálne energetické projekty.
