TheVypínač 220kVje vysokonapäťové vonkajšie izolačné zariadenie určené pre rozvodne striedavého prúdu 220kV. Používa sa hlavne na izoláciu elektrických obvodov, zabezpečenie viditeľného bezpečnostného odpojovacieho bodu a zaistenie bezpečnej údržby pre vysokonapäťové zariadenia.
Ako profesionálny výrobca zariadení pre vysokonapäťové rozvodne v Číne poskytujeme spoľahlivé riešenia 220 kV odpojovacích spínačov so stabilným elektrickým výkonom, silnou prispôsobivosťou pre vonkajšie prostredie a v súlade s medzinárodnými normami. Produkt je navrhnutý podľa požiadaviek IEC 62271-102 a je široko používaný v prenosových a distribučných systémoch.
Počas bežnej prevádzky jeVypínač 220kVnepretržite prenáša menovitý prúd. Keď je potrebná údržba, po otvorení vytvorí zreteľne viditeľnú izolačnú medzeru, čo umožňuje operátorom bezpečne kontrolovať a opravovať následné elektrické zariadenia.
Odpojovač je určený na spínanie prúdu naprázdno a spolupracuje s ističmi a uzemňovačmi na zvýšenie bezpečnosti prevádzky rozvodne.

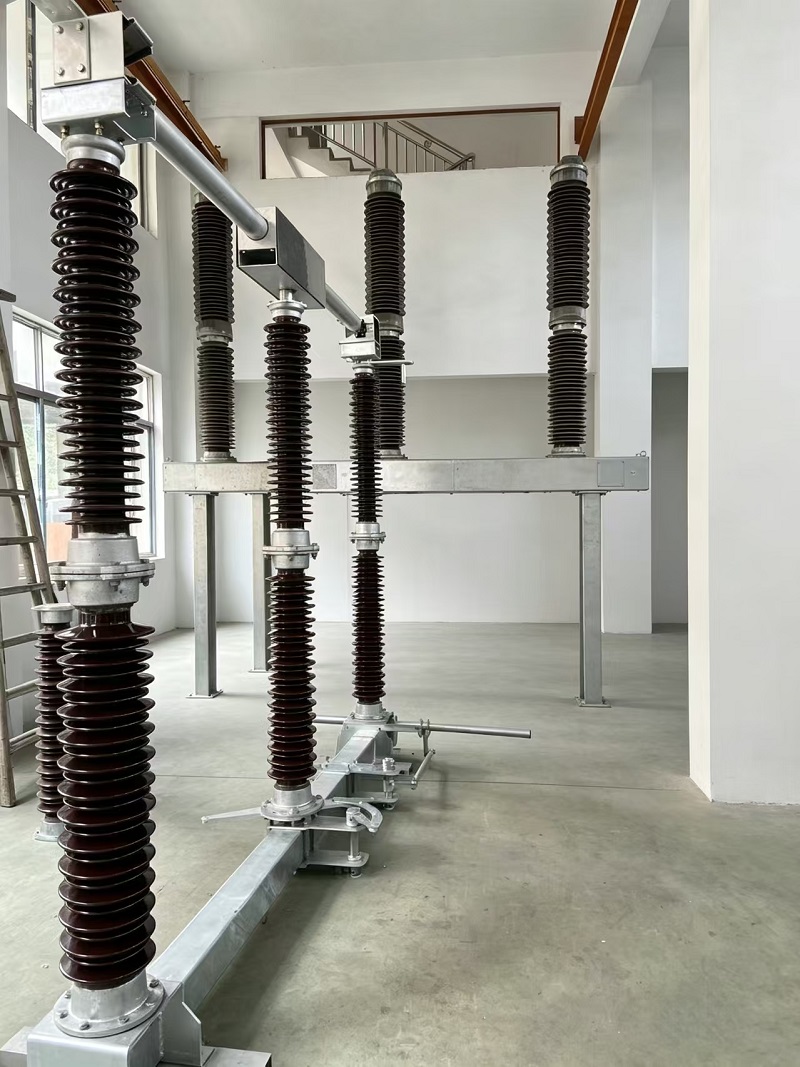

Kompletný odpojovač 220 kV pozostáva z trojfázovej hlavnej konštrukcie, nosných izolátorov, vodivého systému, oceľového základného rámu a motorom poháňaného ovládacieho mechanizmu. Každý komponent je optimalizovaný pre dlhodobú vonkajšiu prevádzku v podmienkach vysokého napätia.
Vodivé kontakty sú vyrobené z materiálov z postriebrenej zliatiny medi s vysokou hustotou. Táto konštrukcia účinne znižuje prechodový odpor, minimalizuje nárast teploty počas nepretržitej prevádzky a zlepšuje elektrickú vodivosť a prevádzkovú spoľahlivosť.
Nosné izolátory sú vyrobené z vysokokvalitného porcelánu z oxidu hlinitého alebo voliteľných kompozitných materiálov zo silikónovej gumy. Izolačná štruktúra poskytuje vynikajúcu elektrickú pevnosť a odolnosť voči životnému prostrediu, čím zabezpečuje stabilnú prevádzku vo vonkajších rozvodniach.
Základný rám má žiarovo pozinkovanú oceľovú konštrukciu so silnou odolnosťou proti korózii. Je vhodný na dlhodobú vonkajšiu inštaláciu a pomáha udržiavať mechanickú pevnosť za rôznych poveternostných podmienok.
Vonkajší odpínač 220 kV je vybavený motoricky poháňaným ovládacím mechanizmom, pričom je k dispozícii aj manuálne núdzové ovládanie. Skriňa mechanizmu je navrhnutá s krytím IP54 na zlepšenie ochrany proti prachu a vniknutiu vody.
Ovládací mechanizmus obsahuje pomocné kontakty, ktoré poskytujú spätnoväzbové signály polohy pre systémy vzdialeného monitorovania. To umožňuje operátorom efektívne kontrolovať stav spínača v moderných rozvodniach.
Odpojovač môže byť integrovaný s ističmi a uzemňovačmi, aby sa zabránilo nesprávnej činnosti. Bezpečnostný blokovací systém zaisťuje, že:
| Typ produktu | Vonkajší vypínač vysokého napätia |
| Menovité napätie | 252 kV |
| Menovitá frekvencia | 50 Hz |
| Menovitý nepretržitý prúd | 1250A / 2000A / 2500A |
| Krátkodobý výdržný prúd (3 s) | 40 kA / 50 kA |
| Špičkový výdržný prúd | 100 kA / 125 kA |
| Prevádzková metóda | Motorový pohon s manuálnym núdzovým ovládaním |
| Ochrana skrinky mechanizmu | IP54 |
| Použiteľná norma | IEC 62271-102 |
220kV odpojovací spínač je široko používaný vo vysokonapäťových systémoch prenosu energie, vrátane:
Vďaka spoľahlivému izolačnému výkonu a vysokej prispôsobivosti k životnému prostrediu podporuje toto zariadenie bezpečnú a stabilnú prevádzku moderných energetických systémov.
Odpojovač 220 kV je určený na vonkajšiu inštaláciu a môže spoľahlivo fungovať v rôznych podmienkach prostredia.
Produkt je možné prispôsobiť podľa rôznych požiadaviek projektu, vrátane izolačných riešení, prevádzkových mechanizmov a prvkov prispôsobenia sa prostrediu.
Ako skúsený čínsky výrobca zariadení pre rozvodne vysokého napätia sa zameriavame na poskytovanie spoľahlivých a prispôsobených riešení prenosu energie. Náš 220kV odpojovací spínač kombinuje pokročilý konštrukčný dizajn, odolné materiály a prísnu kontrolu kvality, aby splnil náročné požiadavky moderných energetických systémov.
Vďaka zhode s normami IEC, flexibilným možnostiam konfigurácie a profesionálnej technickej podpore poskytuje náš 220kV odpojovač spoľahlivé riešenie pre bezpečnú izoláciu a efektívnu prevádzku vysokonapäťových rozvodní.
