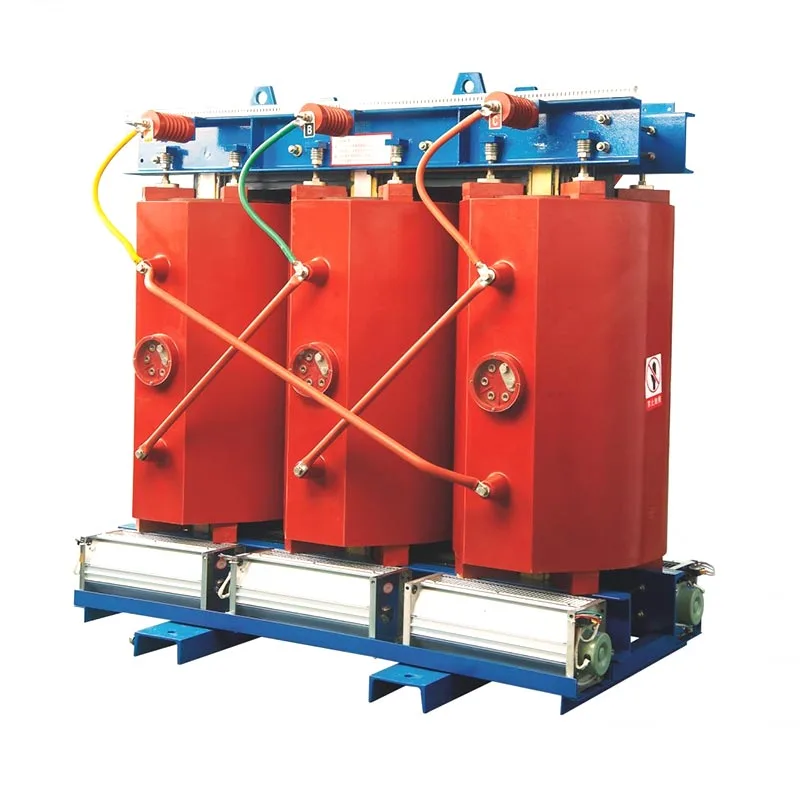

AnTransformátor suchého typu 11kV 1000kVAje distribučný transformátor stredného napätia určený na prenos elektrickej energie zo zdroja 11kV na nižšie úžitkové napätie pri zachovaní elektrickej izolácie, stability napätia a bezpečnej distribúcie energie. Táto príručka vysvetľuje jeho konštrukciu, princíp fungovania, špecifikácie, aplikácie, úvahy o inštalácii, požiadavky na ochranu, postupy údržby a nákupné miesta pre priemyselné a komerčné energetické systémy.
Transformátor s výkonom 1 000 kVA poskytuje menovitý zdanlivý výkon 1 000 kilovoltampérov, zatiaľ čo 11 kV identifikuje triedu primárneho napätia. Na rozdiel od transformátora ponoreného do oleja, transformátor suchého typu používa ako chladiace médium vzduch a nespolieha sa na minerálny izolačný olej. Konštrukcia z liatej živice môže poskytnúť kompaktné riešenie pre vnútorné rozvodne, komerčné budovy, priemyselné závody, zariadenia súvisiace s údajmi, inštalácie obnoviteľnej energie a ďalšie miesta, kde je dôležité správanie pri požiari, údržba, priestor a životné prostredie.
Skutočná špecifikácia by sa nikdy nemala vyberať iba z hodnotenia na typovom štítku. Sekundárne napätie, vektorová skupina, impedancia, úroveň izolácie, materiál vinutia, nárast teploty, spôsob chladenia, ochrana krytu, nadmorská výška, okolitá teplota, harmonické zaťaženie, skratové podmienky a príslušné normy, to všetko ovplyvňuje konečný návrh.
AnTransformátor suchého typu 11kV 1000kVAje trojfázový elektrický transformátor bežne používaný na redukciu elektriny stredného napätia na nižšie napätie vhodné pre nadväzujúce rozvody a elektrické zariadenia. Transformátor má menovitý zdanlivý výkon 1000 kVA a primárne napätie 11 kV.
Termínsuchý typznamená, že transformátor nepoužíva ako primárnu izoláciu a chladiace médium tekutý izolačný olej. V závislosti od konštrukcie môžu byť vinutia otvorené, impregnované vákuovým tlakom alebo zapuzdrené v živici. Konštrukcia z liatej živice je bežná najmä tam, kde sa vyžaduje mechanická ochrana, odolnosť voči životnému prostrediu a znížená závislosť od tekutej izolácie.
IEC 60076-11 špecificky pokrýva suché výkonové transformátory so zariadeniami s najvyšším napätím do 72,5 kV a aspoň jedným vinutím pracujúcim nad 1,1 kV, vďaka čomu je priamo relevantná pre mnohé konštrukcie suchého typu transformátorov 11 kV.
11 kV označuje menovité napätie na primárnej strane. Presná úroveň izolácie a menovité napätie zariadenia musia byť potvrdené z projektovej špecifikácie a platnej normy, a nie odvodené zo samotného nominálneho napätia.
1000 kVA je menovitý zdanlivý výkon transformátora. Opisuje schopnosť elektrického zaťaženia pri špecifikovaných prevádzkových podmienkach a nie priamy výkon 1000 kW.
Pre trojfázový systém možno vypočítať približný prúd vedenia pri plnom zaťažení pomocou:
Napríklad pri 11 kV a 1000 kVA je primárny prúd pri plnom zaťažení približne52,5A. Sekundárny prúd závisí od zvolenej hodnoty nízkeho napätia. Napríklad pri 400V je teoretický trojfázový prúd pri plnom zaťažení približne1,443A. Tieto výpočty sú užitočné pre predbežné inžinierstvo, zatiaľ čo konečný výber kábla, ističa, prípojnice a ochrany musí nasledovať po kompletnom návrhu projektu.
Výkon suchého transformátora závisí od koordinovaného návrhu niekoľkých hlavných komponentov. Typická 11kV 1000kVA jednotka obsahuje nasledovné:
| Komponent | Primárna funkcia | Dôležitá úvaha |
|---|---|---|
| Magnetické jadro | Poskytuje magnetickú dráhu pre prenos energie | Materiál jadra, konštrukcia spoja a straty |
| VN vinutie | Prijíma napájanie 11kV | Izolácia, materiál vodiča, odolnosť voči impulzom |
| LV vinutie | Poskytuje požadovaný nízkonapäťový výstup | Napätie, prúdová kapacita, nárast teploty |
| Izolačný systém | Elektricky oddeľuje komponenty pod napätím | Tepelné, dielektrické, environmentálne vlastnosti |
| Živicové zapuzdrenie | Chráni vinutia v prevedení zo živice | Kvalita odlievania, kontrola dutín, tepelný výkon |
| Chladiaci systém | Odvádza teplo vznikajúce počas prevádzky | Prevádzka a vetranie AN alebo ANAF |
V konštrukciách z liatej živice môžu vinutia zapuzdrené živicou poskytnúť pevnú izolačnú štruktúru okolo cievok. Konečná konštrukcia by sa však mala hodnotiť skôr podľa požadovaných elektrických, tepelných, environmentálnych a mechanických podmienok než podľa samotnej živicovej konštrukcie.
Transformátor pracuje prostredníctvom elektromagnetickej indukcie. Keď sa na primárne vinutie privedie striedavé napätie 11 kV, v jadre sa vytvorí striedavý magnetický tok. Tento magnetický tok sa spája so sekundárnym vinutím a indukuje napätie podľa pomeru závitov.
Pri ochladzovaní prirodzeným vzduchom sa teplo presúva z aktívnych častí do okolitého vzduchu konvekciou a sálaním. Pre aplikácie s väčšími tepelnými nárokmi je možné pridať ventilátory s núteným obehom vzduchu. Zvolené usporiadanie chladenia musí zodpovedať špecifikovanému výkonu transformátora a prevádzkovému prostrediu.
Kupujúci by si mal vyžiadať úplný technický list, a nie nakupovať iba podľa „11kV 1000kVA“. Typická špecifikácia projektu by mala obsahovať:
| Parameter | Prečo na tom záleží |
|---|---|
| Menovitá kapacita | Určuje menovitý zdanlivý výkon: 1000 kVA. |
| Primárne napätie | Musí zodpovedať skutočnej sieti stredného napätia. |
| Sekundárne napätie | Určuje kompatibilitu s nadväzujúcim zariadením. |
| Frekvencia | Bežné hodnoty projektu zahŕňajú 50 Hz alebo 60 Hz. |
| Vektorová skupina | Definuje fázový posun a pripojenie vinutia. |
| Impedancia | Ovplyvňuje reguláciu napätia a správanie sa poruchového prúdu. |
| Straty | Ovplyvňuje prevádzkovú teplotu a spotrebu energie počas životného cyklu. |
| Nárast teploty | Definuje tepelné prevádzkové podmienky a požiadavky na izoláciu. |
| Úroveň izolácie | Dôležité pre dielektrickú odolnosť a koordináciu systému. |
| Krytie/IP hodnotenie | Chráni transformátor pred environmentálnymi rizikami a rizikami náhodného kontaktu. |
Zverejnené špecifikácie výrobcu ukazujú, že suché transformátory 11kV triedy 1000kVA môžu mať podstatne odlišné hodnoty strát, materiály vinutia, rozmery, vektorové skupiny, hodnoty impedancie a usporiadanie chladenia. Preto by sa tieto parametre mali potvrdiť pre presný model namiesto predpokladu, že všetky 1000kVA transformátory sú technicky ekvivalentné.
Technológia suchého transformátora je užitočná najmä vtedy, keď prostredie inštalácie kladie dôraz na vnútornú prevádzku, požiarne úvahy, znížené požiadavky na izoláciu tekutín alebo zjednodušenú údržbu.
IEC 60076-11 sa zaoberá aj klimatickými triedami, tepelnými a dielektrickými úvahami súvisiacimi s nadmorskou výškou, manažmentom krytu, správaním sa pri požiari a seizmickou klasifikáciou, čo ilustruje, prečo by sa pri špecifikácii transformátora mali zohľadniť podmienky prostredia.
Suchý transformátor 11kV 1000kVA je možné použiť všade tam, kde 11kV distribučný systém potrebuje strednokapacitný znižovací transformátor a požiadavky na inštaláciu sú kompatibilné s technológiou suchého typu.
Výber transformátora by mal začať skôr elektrickým systémom než katalógom produktov. Nasledujúci kontrolný zoznam môže pomôcť predchádzať medzerám v špecifikáciách:
Dokonca aj dobre navrhnutý transformátor môže fungovať zle, ak prostredie inštalácie neposkytuje dostatočnú vzdialenosť, vetranie, ochranu alebo elektrickú koordináciu.
Podmienky inštalácie nie sú len mechanické detaily. IEC 60076-11 špecificky rozpoznáva vplyv nadmorskej výšky a podmienok prostredia na tepelný a dielektrický výkon transformátora, takže tieto parametre by mali byť deklarované počas fázy špecifikácie.
Transformátory suchého typu sa vo všeobecnosti vyhýbajú údržbovým úlohám súvisiacim s olejom, ale stále vyžadujú pravidelnú kontrolu. Frekvencia údržby by mala byť stanovená podľa pokynov výrobcu, prevádzkových podmienok, miestnych predpisov a kritickosti inštalácie.
| Oblasť inšpekcie | Čo skontrolovať |
|---|---|
| Vinutia | Viditeľná kontaminácia, poškodenie, abnormálne stopy po vybití alebo poškodenie. |
| Spojenia | Stav svoriek, tesnosť, znaky prehriatia a stav kábla. |
| Chladenie | Vzduchové priechody, vetranie, ventilátory, ak sú k dispozícii, a abnormálna teplota. |
| Monitorovanie teploty | Hodnoty senzorov, alarmy, činnosť regulátora a historické trendy. |
| Životné prostredie | Prach, vlhkosť, korozívna atmosféra a vetranie miestnosti. |
Jedným z najpraktickejších opatrení údržby je udržiavanie chladiacich plôch a ventilačných ciest v čistote. Nadmerná prašnosť môže znížiť prenos tepla a môže časom vytvárať nežiaduce izolačné podmienky.
Transformátory suchého typu a transformátory ponorené do oleja môžu vykonávať úlohy distribúcie stredného napätia, ale ich konštrukcia a inštalačné charakteristiky sú odlišné.
| Faktor | Suchý typ | Olej ponorený |
|---|---|---|
| Izolačné médium | Systém vzduchovej a/alebo pevnej izolácie | Izolačná kvapalina |
| Ropné hospodárstvo | Nevyžaduje sa | Vyžaduje sa podľa konštrukcie a prevádzkových podmienok |
| Vnútorná inštalácia | Bežná aplikácia | Závisí od miestnych konštrukčných a bezpečnostných požiadaviek |
| Úvahy o požiari | Žiadne požiarne zaťaženie transformátorového oleja | Vyžaduje zváženie typu kvapaliny a požiadaviek na inštaláciu |
| Typická údržba | Kontrola, čistenie, pripojenia, chladenie a monitorovanie | Zahŕňa požiadavky na kontrolu a údržbu súvisiace s kvapalinou |
Vhodná technológia závisí skôr od projektu ako od univerzálneho pravidla. Je potrebné vyhodnotiť profil zaťaženia, priestor, podmienky prostredia, požiarne požiadavky, miesto inštalácie, počiatočné náklady, úvahy o životnom cykle a miestne predpisy.
Pre medzinárodné obstarávanie je technická komunikácia rovnako dôležitá ako ponúkaná cena. Pred zadaním objednávky by si kupujúci mali vyžiadať jasnú dokumentáciu zahŕňajúcu presnú konfiguráciu transformátora.
Publikovaná technická dokumentácia od zavedených výrobcov transformátorov ukazuje, že aj transformátory s rovnakými menovitými hodnotami 11 kV a 1 000 kVA sa môžu líšiť v materiáli vinutia, hodnotách strát, vektorovej skupine, impedancii, izolačnom systéme, rozmeroch a konfigurácii chladenia.
Zhejiang Usune Electric Co., Ltd.môže byť prezentovaný ako potenciálny dodávateľ pre zákazníkov, ktorí hľadajú prispôsobené riešenia transformátorov. Pre cenovú ponuku špecifickú pre projekt by mal kupujúci poskytnúť parametre elektrického systému, inštalačné prostredie, príslušné normy, miesto dodania a akékoľvek požadované príslušenstvo alebo špecifikácie krytu.
Môže byť vhodný pre mnohé priemyselné aplikácie, keď napájanie 11 kV, sekundárne napätie, profil zaťaženia, podmienky inštalácie, ochranný systém a požadovaná kapacita zodpovedajú projektu. Pred výberom by mal byť dokončený výpočet skutočného zaťaženia.
Pre trojfázový 11kV systém je teoretický primárny prúd pri plnom zaťažení približne 52,5A. Aktuálny návrh systému by mal brať do úvahy aj toleranciu transformátora, prevádzkové podmienky, nastavenia ochrany a charakteristiky siete.
Sekundárne napätie je špecifické pre projekt. Bežné nízkonapäťové konfigurácie zahŕňajú 400 V, 415 V a 433 V, ale iné napätia môžu byť navrhnuté v závislosti od elektrického systému.
Nie nevyhnutne. Mnoho suchých transformátorov pracuje s prirodzeným chladením vzduchom. Chladenie s núteným obehom vzduchu môže byť pridané, keď konštrukcia vyžaduje zvýšenú tepelnú kapacitu alebo špecifické prevádzkové podmienky.
IEC 60076-11:2018 je hlavná norma IEC špecificky pokrývajúca výkonové transformátory suchého typu v rámci jej definovaného rozsahu. Môžu sa uplatňovať aj ďalšie národné, regionálne, projektové, inštalačné alebo výkonnostné požiadavky.
kVA meria zdanlivý výkon, zatiaľ čo kW meria aktívny výkon. Vzťah závisí od účinníka: kW = kVA × účinník. Transformátor s výkonom 1000 kVA by sa preto nemal automaticky označovať ako zdroj s výkonom 1000 kW.
Mnoho výrobcov môže nakonfigurovať parametre, ako je sekundárne napätie, vektorová skupina, materiál vinutia, impedancia, rozsah odbočiek, kryt, usporiadanie chladenia, príslušenstvo a monitorovací systém podľa požiadaviek projektu. Každé prispôsobenie by malo byť potvrdené podľa platnej technickej normy.
AnTransformátor suchého typu 11kV 1000kVAje viac ako kombinácia hodnôt napätia a kapacity. Jeho skutočný výkon závisí od interakcie elektrického dizajnu, izolácie, tepelného manažmentu, konštrukcie vinutia, strát v jadre, impedancie, podmienok prostredia, ochrany, inštalácie a údržby.
Pre inžinierske tímy a nákupných manažérov je najspoľahlivejším prístupom začať s kompletnou elektrickou požiadavkou a potom požiadať o podrobný technický návrh. Porovnanie garantovaných strát, izolačných úrovní, vektorovej skupiny, impedancie, nárastu teploty, rozmerov, testovania, príslušenstva a servisnej podpory môže pomôcť zabezpečiť, že vybraný transformátor zodpovedá skutočnej aplikácii.
Zhejiang Usune Electric Co., Ltd. môže podporiť zákazníkov pri hodnotení požiadaviek na suchý transformátor stredného napätia a konfigurácie špecifické pre daný projekt. Ak plánujete novú rozvodňu, modernizáciu priemyselného energetického systému alebo hľadáte 11kV 1000kVA transformátor pre komerčný alebo infraštruktúrny projekt,kontaktujte náss vaším napätím, kapacitou, frekvenciou, podmienkami inštalácie a technickými požiadavkami, aby ste prediskutovali vhodné riešenie transformátora.
-
