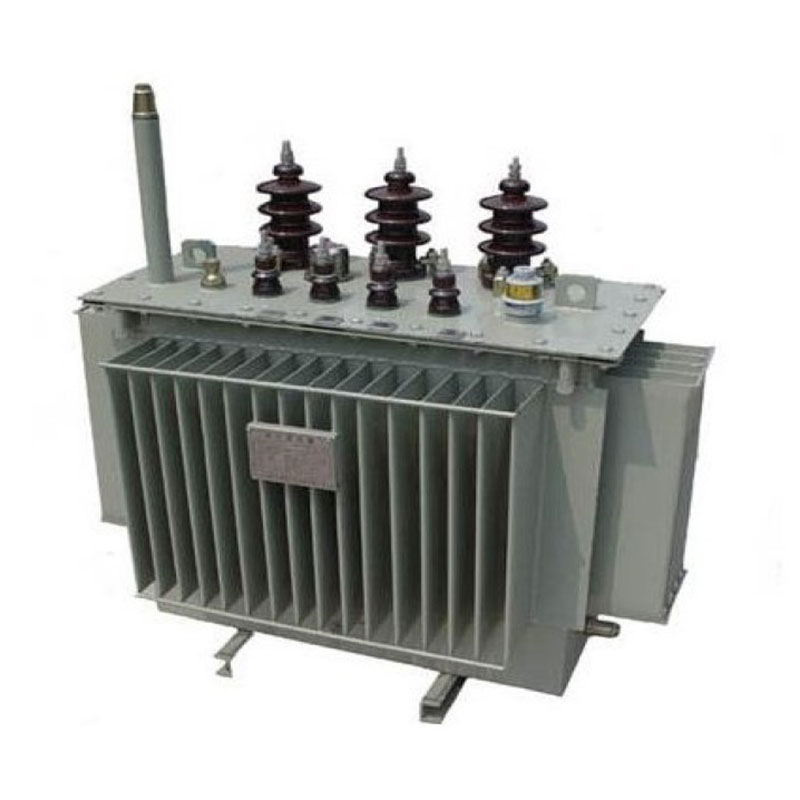

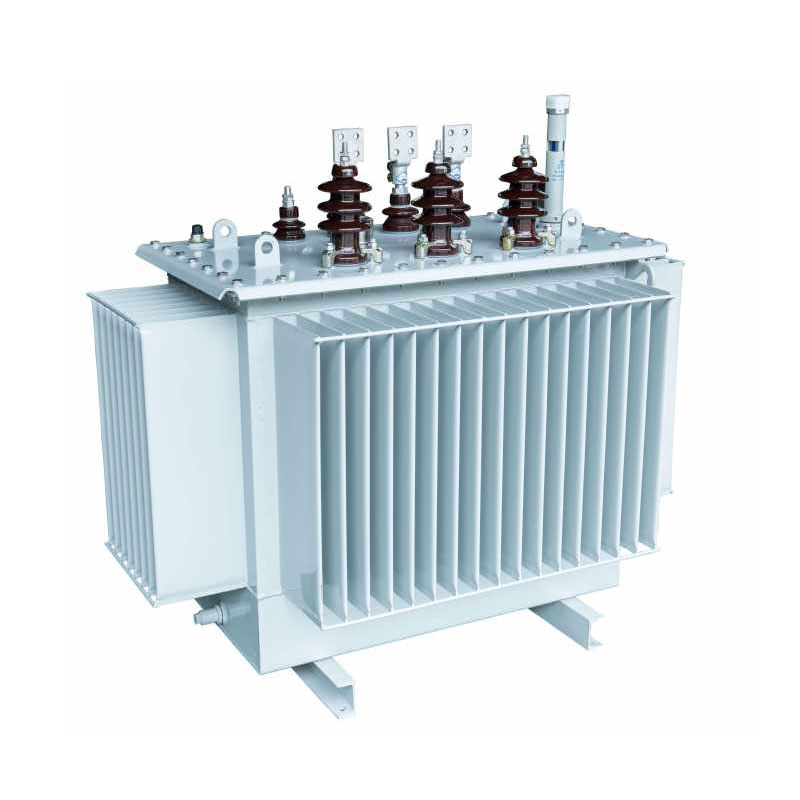

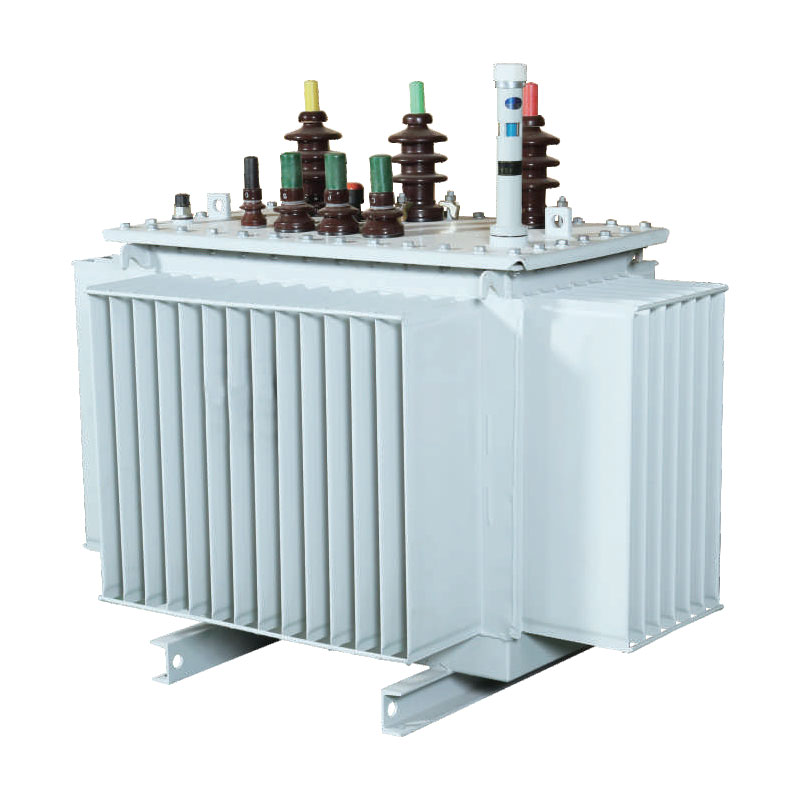

630 kVA olejom ponorený transformátor s vlastným chladením

Tento 630kVA olejový samochladený transformátor predstavuje novú generáciu vysokovýkonnej distribúcie transformátory. Jeho jadro využíva 3D dizajn vinutia založený na konfigurácii rovnostranného trojuholníka, čo zaisťuje najkratšie a rovnako dlhé magnetické dráhy pre všetky tri fázy s nulovými vzduchovými medzerami, zatiaľ čo prierez stĺpca jadra aproximuje kruh. V porovnaní s tradičnými zariadeniami efektívne znižuje straty a hluk, dosahuje presnosť trojfázové vyváženie, potláča tretie harmonické a ponúka výrazne optimalizovaný elektrický výkon.

Jednotka s podporou napäťových úrovní 10 kV, 20 kV a 36 kV využíva metódu samochladenia ponorenou do oleja, ktorá nevyžaduje žiadne externé chladiace zariadenie, ktoré zaisťuje jednoduchú obsluhu a údržbu, ako aj silnú prispôsobivosť rôznym prácam podmienky. Je široko používaný v mestských a vidieckych sieťach, priemyselných a banských podnikoch a integrovaných rozvodniach aplikácie. Usune – spoľahlivý dodávateľ energetických zariadení – podporovaný vyspelým dodávateľským reťazcom – poskytuje štandardizované, vysokokvalitné produkty a komplexné podporné služby pre globálnych zákazníkov.

Hlavné konštrukčné vlastnosti a technické výhody

1. Vysoko presné jadro s nízkymi stratami

Jadro je vyrobené z vysoko permeabilných zrnovo orientovaných kremíkových oceľových plechov, spracovaných pomocou importovaných GEORG zariadenie na priečne rezanie a 45° bezšvíková technika spájania na úplné odstránenie vzduchových medzier magnetického obvodu. The plechy sú tvarované do viacstupňového kruhového prierezu, výrazne znižujúceho magnetickú reluktanciu, bez zaťaženia straty a prevádzkový hluk. Tento dizajn rieši problémy bežné pre tradičné transformátory - ako sú trojfázové nerovnováha a vysoké straty – čím sa zabezpečí dlhodobá prevádzka s nízkou spotrebou.

2. Štruktúra cievky s vysokou pevnosťou a odolnosťou voči nárazom

Vysokonapäťové vinutie využíva valcovú štruktúru, zatiaľ čo nízkonapäťové vinutie ponúka výber medzi valcové a fóliové konfigurácie, aby vyhovovali špecifickým prevádzkovým podmienkam. Tento dizajn optimalizuje magnetický tok distribúcia, čím sa efektívne zvyšuje odolnosť zariadenia voči skratom a bleskovým prepätiam zabraňuje lokálnemu prehriatiu. Zabezpečuje vynikajúcu prevádzkovú stabilitu a odolnosť voči rušeniu, vďaka čomu je vhodné pre zložité prostredia, ako sú priemyselné areály a vonkajšie rozvodné siete.

3. Nádrž na olej z vlnitej lepenky odolná voči korózii

Nádrž je vyrobená z presnej ocele valcovanej za studena pomocou špecializovanej linky na výrobu nádrží z vlnitej lepenky a má antikoróznu povrchovú úpravu, ktorá mu umožňuje odolávať náročným podmienkam, ako je vystavenie olejom a chemická korózia. Vlnitý dizajn kombinuje efektívny odvod tepla s adaptívnou deformáciou schopnosti; prispôsobuje sa tepelnej rozťažnosti a kontrakcii izolačného oleja, udržuje kompletný vzduch tesnenie na spomalenie starnutia oleja a výrazne predlžuje životnosť zariadenia.

4. Vysoko bezpečná izolačná štruktúra

630 kVA olejom ponorený samochladený transformátor využíva izolačnú štruktúru triedy A so sústredným vysokým a nízkonapäťové vinutia. Izolácia medzi cievkami využíva kompozitný dizajn – kombinujúci lepenkové obaly s malými olejové medzery – aby sa zabezpečila vysoká dielektrická pevnosť a vynikajúci tesniaci výkon. Tento dizajn účinne zmierňuje bezpečnostné riziká, ako je únik, skrat a porucha izolácie, podporuje nepretržitú 24-hodinovú prevádzku a vyhovuje národným normám bezpečnosti napájania.

Typ produktu

Úspora energie a analýza ekonomického prínosu

630 kVA olejom ponorený samochladený transformátor ponúka výnimočné možnosti úspory energie a redukcie uhlíka. Štandardizované vzorce umožňujú presný výpočet ročných nákladov na elektrinu a emisií uhlíka podpora na základe údajov pre podnikové inovácie energetickej účinnosti a riadenie nákladov. Základné vzorce sú nasledovné:

1. Vzorec pre ročné náklady na elektrickú energiu: Ročné náklady na elektrickú energiu (CNY/rok) = [strata bez zaťaženia (kW) + strata pri zaťažení (kW) × (priemer Koeficient zaťaženia)²] × 365 × 24 × Cena elektriny
2. Vzorec pre ročné emisie CO₂: Ročné emisie uhlíka (kg) = [strata bez zaťaženia (kW) + strata pri zaťažení (kW) × (priemerné zaťaženie Faktor)²] × 365 × 24 × Faktor emisií uhlíka (kg-CO₂/kWh)

V porovnaní s tradičnými, zastaranými transformátormi sa tento produkt vyznačuje výrazne nižšími stratami naprázdno a pri zaťažení zníženie nákladov na elektrinu a emisií uhlíka v súlade s politikami modernizácie zelenej energie. Ponúka vysokú nákladová efektívnosť pre dlhodobú prevádzku a krátku dobu návratnosti, čo prináša ekonomickú aj environmentálnu hodnotu.

Technické parametre

Trojfázový olejový rozvodný transformátor série 10kV S11

Poznámka: Pre transformátory s menovitým výkonom 500 kVA a nižším je strata zaťaženia nad rampou v tabuľke uplatniteľné na Dyn11 skupina pripojenia a strata zaťaženia pod rampou sa vzťahuje na skupinu pripojenia Yyn0.

Trojfázový olovo ponorný distribučný transformátor série 10kV S13

Trojfázový olejový rozvodný transformátor série 10kV S14

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípady aplikácií v reálnom svete

1. Projekt modernizácie mestskej a vidieckej siete

V projekte modernizácie vidieckej siete v meste Zhejiang sa v dávkach nahradilo zastarané vysokostratové zariadenie. Adresovanie problémy, ako sú výrazné kolísanie záťaže, trojfázová nerovnováha a nadmerné harmonické produkt – využívajúci výhody 3D vinutého jadra na stabilizáciu napätia a rovnováhu – zásadne vylepšený kvalita napájania. Merania v teréne ukázali zníženie straty naprázdno o viac ako 30 % na jednotku a pokles o 40 %. poruchovosť napájania pre distribučnú oblasť. Jednotka je vhodná pre komplexnú vidiecku prevádzku podmienky, ktoré uľahčia modernizáciu energeticky efektívnej siete.

2. Projekt nabíjacej stanice pre ťažké nákladné vozidlá

Nabíjacia stanica pre ťažké nákladné vozidlá v Suzhou nasadila na podporu viacero jednotiek tohto modelu transformátora operácie zahŕňajúce časté spúšťanie/zastavovanie nabíjacích hromád a náhle zmeny zaťaženia. S výborným teplom rozptylový výkon (samochladenie ponorené do oleja), transformátor udržuje stabilnú a ovládateľnú cievku teploty počas prevádzky pri plnom zaťažení bez porúch súvisiacich s prehriatím. To zaisťuje 24-hodinový nepretržitý chod prevádzka stanice, efektívne znižuje náklady spojené s údržbou a prestojmi.

FAQ

Otázka 1: Aké úrovne napätia a aplikačné scenáre sú kompatibilné s olejom ponoreným olejom Usune 630 kVA s vlastným chladením transformátor?

Produkt podporuje všetky bežné hodnoty vysokého napätia (10 kV, 20 kV a 36 kV) a je vhodný pre aplikácie ako sú modernizácie mestskej a vidieckej siete, distribúcia priemyselnej a banskej energie, nabíjacie stanice a prefabrikované alebo modulárne rozvodne. Vyznačuje sa bezventilátorovým, olejom ponoreným samochladiacim dizajnom vhodným do exteriéru inštalácia; je odolný voči extrémnym teplotám, prachu a miernej korózii a ponúka výnimočnú prispôsobivosť na rôzne prevádzkové podmienky.

Q2: Aké sú konkrétne výhody tohto transformátora v oblasti úspory energie a ako znižuje náklady?

Hlavnou vlastnosťou produktu na úsporu energie je jeho 3D štruktúra vinutého jadra bez medzier, ktorá výrazne znižuje magnetické pole straty v obvode, naprázdno a pri záťaži a zároveň účinne znižujú harmonické a tepelné straty. Pod štandardom prevádzkových podmienkach znižuje celkovú spotrebu energie o 20 % – 30 % v porovnaní s bežnými zariadeniami rovnakú kapacitu. To vedie k významným úsporám ročných nákladov na elektrinu a zníženiu emisií uhlíka, zosúladenie s politikami zelenej energie a poskytovaním vynikajúcich dlhodobých ekonomických výhod.

Q3: Aké sú výhody týkajúce sa životnosti zariadenia a každodennej prevádzky a údržby (O&M)?

Zariadenie využíva vzduchom izolovanú vlnitú olejovú nádrž a antikorózne izolačné materiály triedy A, ktoré výrazne spomaľuje starnutie oleja a samotnej jednotky, čo má za následok dlhšiu životnosť ako štandard transformátory. Pýši sa nízkou poruchovosťou a silnou odolnosťou voči otrasom a rušeniu. Bežná údržba vyžaduje iba pravidelné kontroly hladiny oleja a stavu izolácie, vďaka čomu je O&M jednoduché a nákladovo efektívne – ideálne pre scenáre vyžadujúce dlhodobú, neprerušovanú prevádzku.
