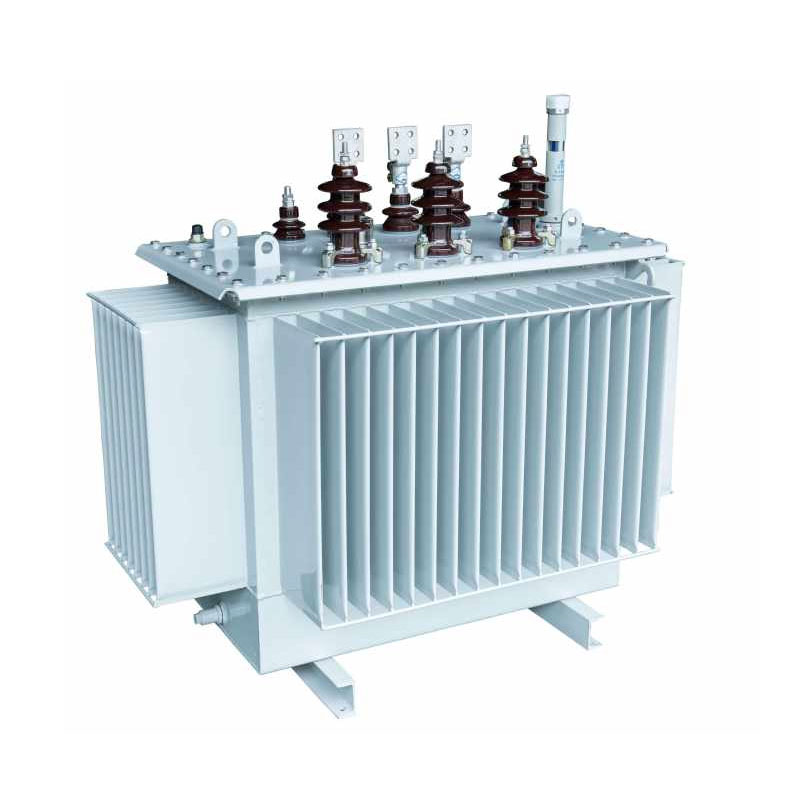

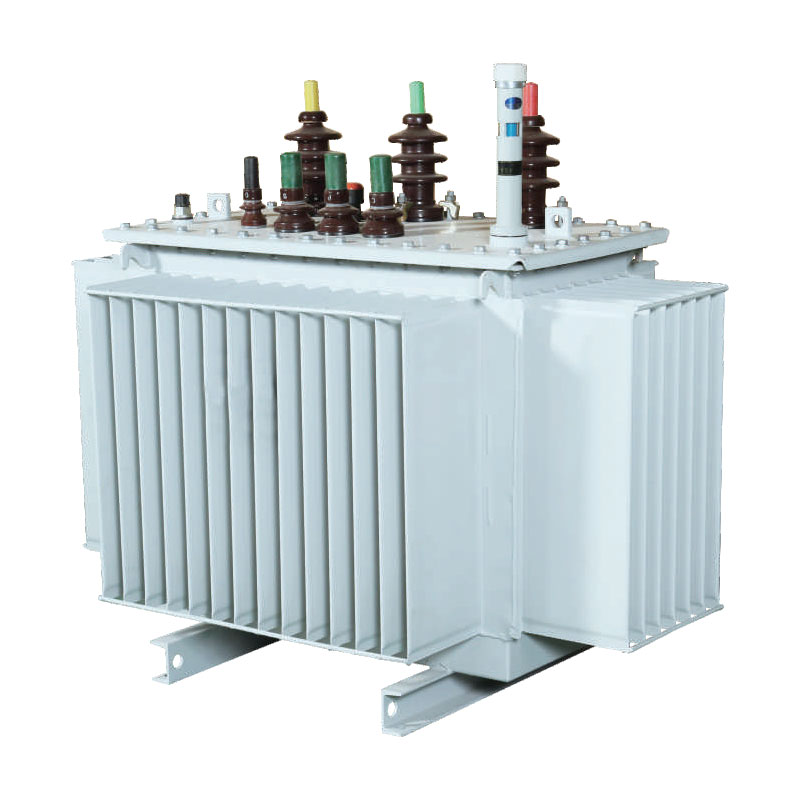

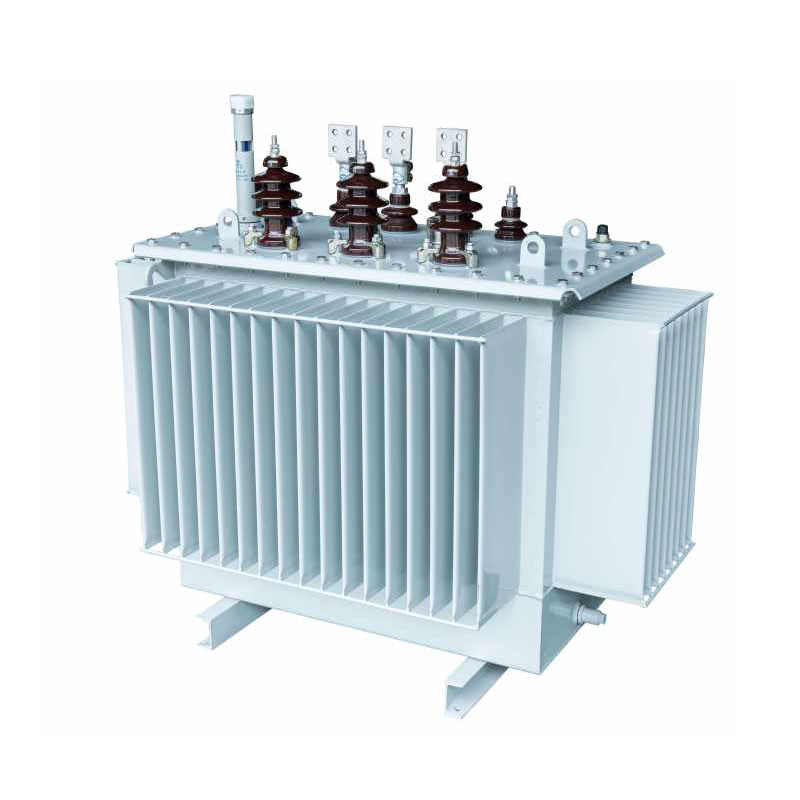

1600KVA olejový rozvodný transformátor

Distribučný transformátor Usune 1600 kVA s olejovou ponorou je optimalizovaný na riešenie bežných problémov vyskytujúcich sa v tradičných transformátory, ako sú vysoké straty, nadmerný hluk, trojfázová nerovnováha a slabá prispôsobivosť prostredia. Jadro využíva 3D rozloženie rany tvoriace rovnostranný trojuholník; magnetický obvod je bez medzier, s tromi rovnako dlhými magnetické dráhy, ktorých vzdialenosť je minimalizovaná. Prierez stĺpa jadra sa výrazne približuje kruhovému tvaru zvýšenie účinnosti magnetickej permeability, zásadné zníženie strát naprázdno a prevádzkového hluku, dosiahnutie presnosti trojfázové vyváženie a zmiernenie harmonického rušenia.

Produkt je vhodný pre aplikácie s napätím 10 kV, 20 kV a 36 kV, je vyrobený presne v štandardizovaných zariadeniach a prechádza prísnym, komplexným testovaním. Vyznačuje sa stabilným výkonom, silnou odolnosťou proti preťaženiu a vysokou prevádzková bezpečnosť, vďaka čomu je ideálnou voľbou pre integráciu s prefabrikovanými alebo modulárnymi rozvodňami a preferovaná riešenie pre modernizáciu moderných inteligentných sietí.

Hlavné štrukturálne vlastnosti

1. Základný systém

Jadro využíva vysoko permeabilné, nízkostratové, orientované kremíkové oceľové plechy, spracované s použitím dovážaných západných Nemecké zariadenie na priečne rezanie Georg a 45° bezšvíková technika spájania. Plechy z kremíkovej ocele sú tvarované do viacstupňovej štruktúry kruhového prierezu, ktorá úplne eliminuje vzduchové medzery magnetického okruhu a zmenšuje straty zvodového toku, čím sa účinne znižuje prevádzkový hluk a spotreba energie naprázdno. Celkové jadro konštrukcia je kompaktná a stabilná s vysokou odolnosťou voči magnetickému saturácii, ktorá zaisťuje dlhodobé hladké vybavenie prevádzka.

2. Štruktúra vinutia

Distribučný transformátor s výkonom 1600 kVA v oleji využíva odlišný dizajn vinutia: vysokonapäťové vinutie má valcovú štruktúru, zatiaľ čo nízkonapäťové vinutie podporuje valcový aj fóliový typ konfigurácie. Tento dizajn výrazne zvyšuje odolnosť zariadenia voči skratom a bleskom údery, čím sa zabráni deformácii cievky alebo poškodeniu spôsobenému prúdovými rázmi. Sústredné usporiadanie vysoko- a nízkonapäťové cievky optimalizujú distribúciu magnetického obvodu, čím zaisťujú rovnomernejší prenos energie a komplexné zlepšenie celkovej prevádzkovej efektívnosti.

3. Štruktúra nádrže

Nádrž je vyrobená z vysoko presnej ocele valcovanej za studena pomocou špecializovanej linky na výrobu nádrží z vlnitej lepenky. Jeho povrch je upravený antikoróznym náterom petrochemickej kvality, ktorý ponúka dlhodobú odolnosť voči olejom a chemická erózia, vďaka čomu je vhodný pre rôzne drsné priemyselné prostredia. Vlnitá štruktúra slúži a dvojaký účel: uľahčuje efektívne odvádzanie tepla na stabilizáciu nárastu teploty počas prevádzky pri plnom zaťažení pričom sa prispôsobuje aj tepelnej rozťažnosti a kontrakcii transformátorového oleja. Plne uzavretá konštrukcia izoluje jednotku od vzduchu, spomaľuje starnutie izolačného oleja a výrazne predlžuje životnosť zariadenia životnosť.

4. Štruktúra izolácie

Jednotka využíva izolačný systém triedy A, ktorý sa vyznačuje vysokou a vynikajúcou dielektrickou pevnosťou odolnosť voči vysokej teplote. Pri koncentricky usporiadaných cievkach vysokého a nízkeho napätia je medzera medzi cievkami využíva kompozitnú štruktúru – kombinujúcu plášť papierovej rúrky s malými olejovými medzerami – na optimalizáciu vnútra usporiadanie izolácie a odstránenie izolačných "mŕtvych zón." To účinne zvyšuje odolnosť voči napätiu a stabilita izolácie, ktorá zabraňuje dielektrickému prerušeniu a poruchám vybíjania, čím zaisťuje bezpečnosť a spoľahlivosť dlhodobá prevádzka.

Typ produktu

Ekonomické výhody a úspora energie/zníženie emisií

Distribučný transformátor Usune 1600 kVA s olejovou ponorou ponúka vynikajúci výkon pri úspore energie, čím výrazne znižuje ročné náklady na elektrinu a emisie uhlíka pre používateľov. Nasledujúce základné vzorce umožňujú presnú kvantifikáciu prevádzkovej hodnoty zariadenia:
1. Vzorec ročných nákladov na elektrinu: Ročné náklady (CNY/rok) = [Strata naprázdno (kW) + Strata pri zaťažení (kW) × (faktor priemernej záťaže)²] × 365 dní × 24 hodín × Cena elektriny
2. Vzorec emisií uhlíka: Ročné emisie CO₂ = [strata bez zaťaženia (kW) + strata pri zaťažení (kW) × (faktor priemernej záťaže)²] × 365 dní × 24 hodín × faktor emisií uhlíka (kg-CO₂/kWh)
V porovnaní s tradičnými transformátormi rovnakých špecifikácií sa tento produkt vyznačuje nižšími stratami naprázdno a pri zaťažení. V typických priemyselných prevádzkových podmienkach s priemerným zaťažovacím faktorom 60 % dosahuje táto jednotka významné úspory elektrickej energie, priamo znižuje firemné náklady na energiu a znižuje emisie uhlíka. Je v súlade s požiadavkami politiky „dvojakého uhlíka“ a vytvára pre používateľov ekonomickú aj environmentálnu hodnotu.

Technické parametre

Trojfázový olejový rozvodný transformátor série 10kV S11

Poznámka: Pre transformátory s menovitým výkonom 500 kVA a nižším je strata zaťaženia nad rampou v tabuľke uplatniteľné na Dyn11 skupina pripojenia a strata zaťaženia pod rampou sa vzťahuje na skupinu pripojenia Yyn0.

Trojfázový olovo ponorný distribučný transformátor série 10kV S13

Trojfázový olejový rozvodný transformátor série 10kV S14

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie Real-World

Ako profesionálny a spoľahlivý dodávateľ energetických zariadení bol Usuneov 1600kVA 10kV distribučný transformátor ponorený do oleja úspešne nasadený v projekte renovácie mestskej a vidieckej siete v meste Donghai, Lufeng, Guangdong. Inštalácia efektívne vyriešili lokálne problémy týkajúce sa nedostatočnej kapacity napájania a nestabilného napájania.

Tradičné distribučné zariadenia oblasti pred modernizáciou nemali dostatočnú kapacitu; počas vrcholného leta Problémy ako poklesy napätia a výpadky spôsobené preťažením boli bežné, čo vážne ovplyvnilo elektrinu v domácnostiach a prevádzky malých podnikov a mikropodnikov. V roku 2026 miestny úrad pre zásobovanie energiou inicioval modernizáciu siete projektu. Po viacrozmernom porovnaní výkonu produktu, možností úspory energie a prevádzky stability, vybrali vysokoúčinný distribučný transformátor Usune ponorený do oleja.

Projekt využíval model inštalácie prefabrikovanej rozvodne. Po uvedení do prevádzky sa zariadenie vyznačuje nízke straty, nízka hlučnosť a vynikajúca trojfázová rovnováha – účinne eliminovali úzke miesta v napájaní v regióne. Jednotka pracuje stabilne v letných podmienkach s vysokou teplotou a vysokým zaťažením bez abnormálneho hluku alebo harmonických rušenie. Namerané údaje ukazujú, že straty zariadení sú oveľa nižšie ako straty štandardných transformátorov národné referenčné hodnoty; ročné náklady na elektrickú energiu zo siete klesli o viac ako 18 %, sprevádzané znížením emisií uhlíka. Toto stabilné napájanie zabezpečuje spoľahlivú elektrinu pre obyvateľov a nepretržitú výrobu pre miestne spracovanie podniky, čím sa projekt ustanovil ako meradlo pre renovácie energeticky úspornej siete vo východnom Guangdongu.

FAQ

Otázka 1: Pre aké scenáre je vhodný distribučný transformátor Usune 1600 kVA s ponorným olejom?

Produktový rad pokrýva napäťové úrovne 10 kV, 20 kV a 36 kV a ponúka výnimočnú prispôsobivosť. Je to primárne používa sa na modernizáciu mestskej a vidieckej siete, distribúciu energie pre priemyselné a ťažobné podniky a na nasadenie v drsné priemyselné prostredia, ako sú chemické a potravinárske závody. Je kompatibilný s prefabrikátmi skriňami a kombinovanými rozvodňami a spĺňa požiadavky na vysoký výkon v scenároch, ako je napríklad tunelové inžinierstvo projekty a veľké obchodné komplexy.

Q2: Aké sú hlavné výhody tohto transformátora v porovnaní s tradičnými výrobkami?

V porovnaní s tradičnými transformátormi rovnakej kapacity ponúka tento produkt štyri kľúčové výhody: po prvé, 3D konštrukcia vinutého jadra s magnetickým obvodom bez medzier vedie k nižším stratám a zníženiu hluku; po druhé, optimalizované cievka a izolačná štruktúra poskytujú vynikajúcu odolnosť proti skratu a zvýšenú prevádzkovú bezpečnosť; po tretie, Priemyselná nádrž z vlnitého plechu odolná voči korózii je vhodná do náročných prevádzkových podmienok a zaisťuje a dlhšia životnosť; a po štvrté, presné trojfázové vyváženie potláča harmonické tretieho rádu, čím zabezpečuje viac stabilná kvalita napájania.

Q3: Aká je životnosť a náklady na dlhodobú údržbu distribučného transformátora ponoreného do oleja 1600 kVA?

Zariadenie má úplne utesnenú štruktúru olejovej nádrže, ktorá izoluje jednotku od vzduchu, čím odďaľuje starnutie izolačného oleja a umožňuje životnosť viac ako 20 rokov. S vyspelým, spoľahlivým dizajnom a mimoriadne nízka poruchovosť, jednotka nevyžaduje častú údržbu – iba pravidelné kontroly hladiny oleja a prevádzky hluk je potrebný. V porovnaní s tradičnými transformátormi výrazne znižuje náklady na prácu a materiál s tým spojené s prevádzkou a údržbou, ktoré ponúkajú vynikajúcu nákladovú efektívnosť počas celého životného cyklu.
