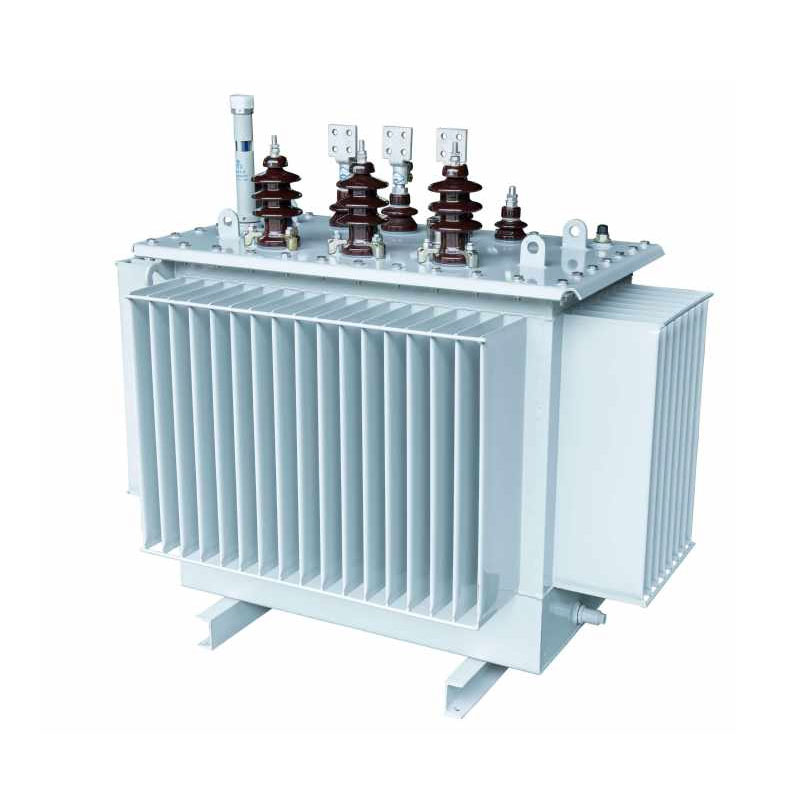

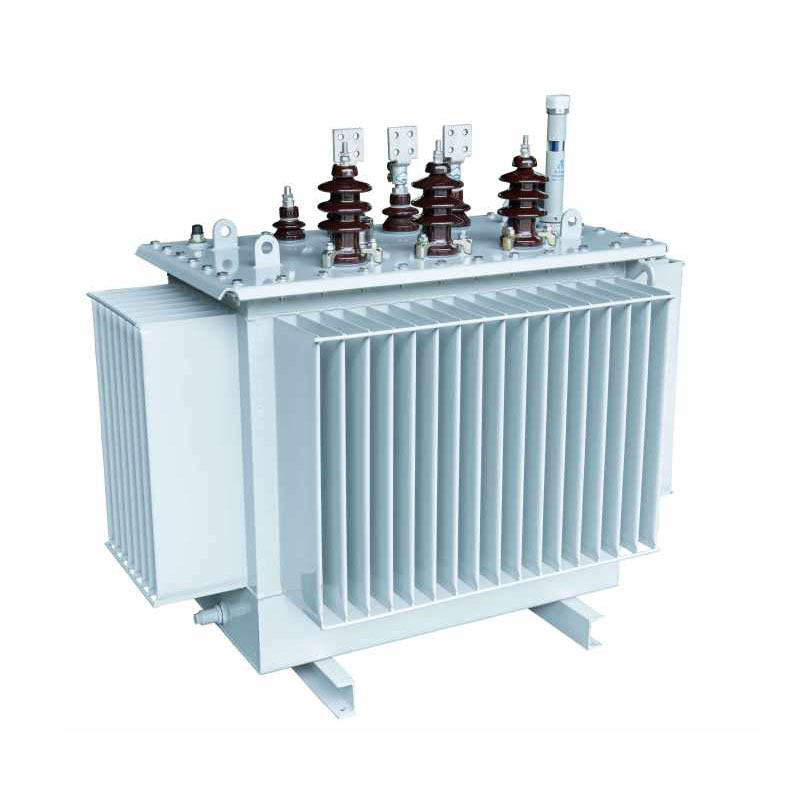

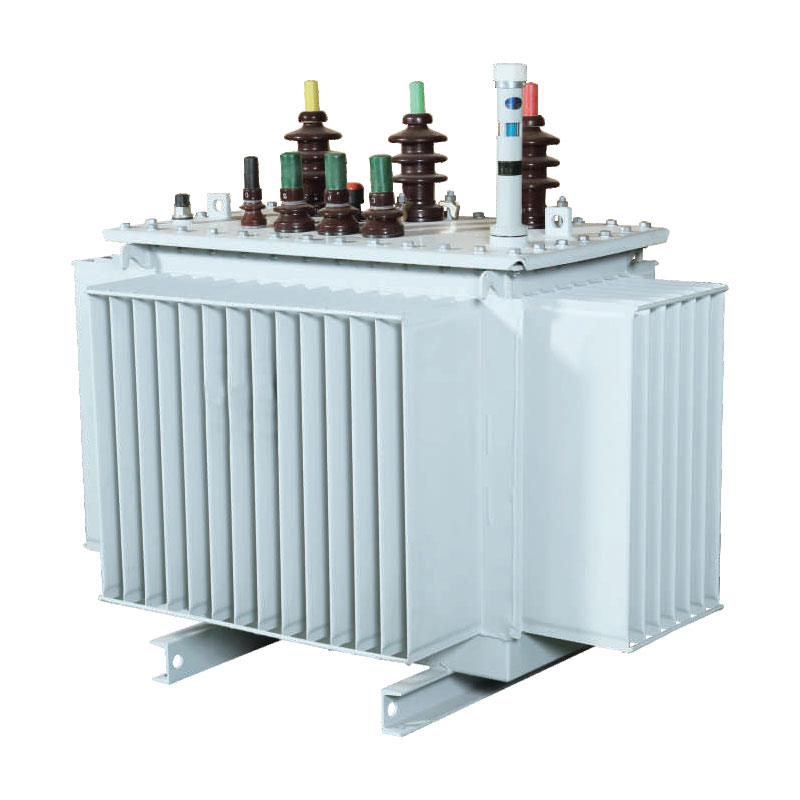

2500KVA distribučné transformátory ponorené do kvapaliny

Optimalizované pre 10kV, 20kV a 36kV distribučné aplikácie stredného napätia, Usune 2500kVA rozvody ponorené do kvapaliny transformátory sa líšia od tradičných modelov so stohovaným jadrom tým, že využívajú rovnostrannú trojuholníkovú štruktúru 3D vinutého jadra, výsledkom je efektívnejší systém magnetických obvodov. Konštrukcia dosahuje magnetický obvod bez medzier s rovnakým a minimálne dĺžky dráhy naprieč všetkými tromi fázami, čo výrazne znižuje straty naprázdno a prevádzkový hluk pri súčasnom zaistení vysoko presné trojfázové vyváženie a potlačenie tretej harmonickej. V kombinácii s vyzretou izoláciou ponorenou do oleja technológie a priemyselného antikorózneho dizajnu sa transformátory plne prispôsobujú zložitým prevádzkovým podmienkam spĺňajú štandardizačné požiadavky moderných inteligentných sietí.

Vyrobené a testované v prísnom súlade s priemyselnými normami, tieto transformátory sú vhodné na modernizáciu siete v mestských a vidieckych oblastiach, ako aj zásobovanie energiou pre priemyselné a ťažobné podniky. Bezproblémovo sa integrujú s kombinované transformátory a prefabrikované rozvodne, ktoré ponúkajú silnú všestrannosť aplikácií a vysokú prevádzkovú úroveň stabilitu.

Hlavné konštrukčné vlastnosti a technické výhody

1. Optimalizovaná štruktúra jadra: nízka strata a nízka hlučnosť

V jadre sú použité plechy z kremíkovej ocele s orientovaným zrnom s vysokou permeabilitou a nízkou hysteréziou. Tieto sú presne vyrezané s použitím nemeckého rezacieho zariadenia GEORG a zostavené 45° bezšvovým spojom. Listy sú naskladané do vytvárajú viacstupňový kruhový prierez, ktorý úplne eliminuje magnetický únik a straty vzduchovou medzerou. Toto účinne znižuje spotrebu energie naprázdno a prevádzkový hluk, čím zabezpečuje dlhodobú stabilitu magnetického obvodu a konzistentný výkon.

2. Vysoko pevná konštrukcia cievky s vynikajúcou odolnosťou proti skratu

Distribučné transformátory ponorené do kvapaliny s výkonom 2 500 kVA sa vyznačujú diferencovanou konfiguráciou cievok: vysokonapäťové cievka využíva valcovú štruktúru, zatiaľ čo nízkonapäťová cievka ponúka výber medzi valcovým a fóliovým typom štruktúry. Tento dizajn výrazne zvyšuje odolnosť zariadenia proti skratu a mechanickému namáhaniu stabilita, ktorá účinne zabraňuje deformácii cievky alebo poškodeniu spôsobenému náhlym skratom siete. Navyše to optimalizuje distribúciu magnetického poľa, čím zabezpečuje efektívnejšiu prevádzku magnetického obvodu a vyšší celkový výkon účinnosť prenosu.

3. Priemyselná nádrž ponúkajúca vysokú odolnosť a všestrannosť

Nádrž je vyrobená z vysoko presných oceľových plechov valcovaných za studena, vyrobených na špecializovanom vlnitom plechu GEORG linka na výrobu nádrží. Povrch je upravený antikoróznym náterom petrochemickej kvality, ktorý odoláva olejom, chemikálie a oxidácia, vďaka čomu je vhodný pre drsné priemyselné prostredie a vonkajšie prevádzkové podmienky. The vlnitá štruktúra poskytuje účinný odvod tepla a zároveň sa prispôsobuje tepelnej rozťažnosti a kontrakcii izolačného oleja počas prevádzky. Plne utesnený dizajn izoluje jednotku od vzduchu, čo výrazne spomaľuje starnutie izolačného oleja a predĺženie celkovej životnosti zariadenia.

4. Izolačná štruktúra triedy A zaisťujúca bezpečnú a stabilnú prevádzku

Zariadenie využíva izolačný systém triedy A so sústredným usporiadaním vysokonapäťových a nízkonapäťových cievok; a inter-coil gap využíva štruktúru kombinujúcu lepenkové obaly s malými bariérami pre olejovú medzeru. Toto sa vrstvilo dizajn izolácie rovnomerne rozdeľuje napätie elektrického poľa a efektívne zvyšuje celkovú pevnosť izolácie zabránenie rozpadu izolácie a poruchám vybíjania, čím sa zaistí bezpečná a dlhodobá prevádzka pod oboma menovitými hodnotami a stavy čiastočného zaťaženia.

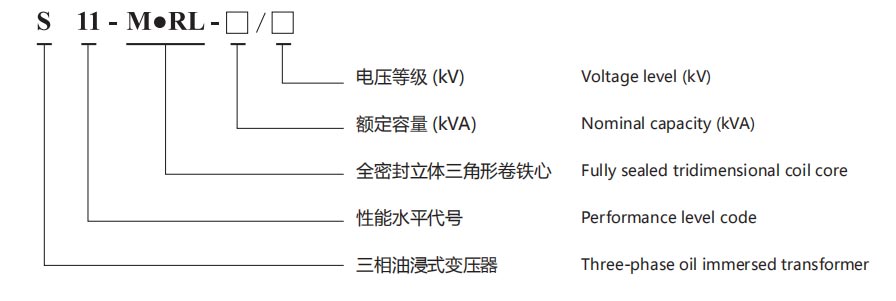

Typ produktu

Úspora energie a ekonomické výhody

Distribučný transformátor Usune 2500 kVA ponorený do kvapaliny ponúka významné výhody v oblasti úspory energie, efektívne zníženie prevádzkových nákladov a emisií uhlíka pre podniky. Nižšie uvedené vzorce výpočtu základných dávok to umožňujú pre presné vyčíslenie ekonomickej a environmentálnej hodnoty:

1. Vzorec ročných nákladov na elektrinu: Ročné náklady na elektrinu (CNY/rok) = [strata bez zaťaženia (kW) + strata pri zaťažení (kW) × (priemer Faktor zaťaženia)²] × 365 dní × 24 hodín × Cena elektriny
2. Vzorec pre emisie uhlíka: Ročné emisie CO₂ = [strata bez zaťaženia (kW) + strata pri zaťažení (kW) × (faktor priemernej záťaže)²] × 365 dní × 24 hodín × uhlíkový emisný faktor (kg-CO₂/kWh)

V porovnaní s tradičnými transformátormi rovnakej kapacity sa tento produkt vyznačuje nižšími stratami naprázdno a pri zaťažení. Dlhodobá prevádzka nepretržite znižuje náklady na elektrickú energiu a znižuje emisie uhlíka, v súlade s „Dual Carbon“ politiky a podnikové normy ekologickej výroby a zároveň prinášajú vynikajúce ekonomické a environmentálne výhody.

Technické parametre

Trojfázový olejový rozvodný transformátor série 10kV S11

Poznámka: Pre transformátory s menovitým výkonom 500 kVA a nižším je strata zaťaženia nad rampou v tabuľke uplatniteľné na Dyn11 skupina pripojenia a strata zaťaženia pod rampou sa vzťahuje na skupinu pripojenia Yyn0.

Trojfázový olovo ponorný distribučný transformátor série 10kV S13

Trojfázový olejový rozvodný transformátor série 10kV S14

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie Real-World

V roku 2025 bolo úspešne nasadených osem distribučných transformátorov Usune 2500kVA 10kV ponorených do kvapaliny Projekt obnovy mestsko-vidieckej siete v Shouguang, Shandong. Tieto jednotky napájajú moderné poľnohospodárske skleníky, priemyselné parky a obytné oblasti – aplikácie, ktoré vyžadujú prísne normy pre stabilitu zariadení, energiu efektívnosť a prispôsobivosť k životnému prostrediu.

Po uvedení do prevádzky prefabrikované rozvodne fungovali stabilne počas celého roka bez porúch. Nameraná prevádzková hlučnosť zostala pod 55 dB, trojfázová nevyváženosť bola menšia ako 1 % a potlačenie tretej harmonickej výkon bol vynikajúci. V porovnaní so starými transformátormi, ktoré nahradili, projekt dosiahol zníženie o 17,8 %. celkové straty a ušetrili viac ako 260 000 CNY na ročných nákladoch na elektrinu. Konštrukcia úplne utesnenej nádrže eliminuje problémy súvisiace so starnutím a únikom izolačného oleja; ročná výkonnosť s nulovým zlyhaním plne potvrdzuje stabilitu produktu a výhody úspory energie v mestskom a vidieckom sieťovom prostredí.

FAQ

Otázka 1: Aké úrovne napätia a scenáre aplikácie používajú distribučné transformátory Usune 2500 kVA ponorené do kvapaliny podporu?

Produktový rad pokrýva úrovne stredného napätia 10 kV, 20 kV a 36 kV, vďaka čomu je vhodný pre mestskú a vidiecku sieť renovácie, priemyselné a ťažobné podniky, komerčné parky a scenáre zásobovania energiou v domácnostiach. Pre kombinované transformátory a prefabrikované rozvodne boli implementované špecializované optimalizácie, ktoré umožňujú spĺňajú požiadavky na inštaláciu a prevádzku pre vonkajšie prostredie, drsné priemyselné podmienky a kompaktné mestské distribučné lokality.

Q2: Aké sú hlavné výhody tohto produktu v porovnaní s tradičnými transformátormi rovnakej kapacity?

Existujú tri hlavné výhody: Po prvé, využíva trojrozmernú štruktúru navinutého jadra bez medzier, čo má za následok nižšie straty a hlučnosť, ako aj vyváženejšie a stabilnejšie trojfázové napájanie. Po druhé, optimalizovaná cievka a konštrukcie nádrží poskytujú vynikajúcu odolnosť proti skratu a korózii, čo vedie k nižšej poruchovosti zariadenia. Po tretie, plne utesnený, vzduchom izolovaný dizajn spomaľuje starnutie izolačného oleja, čím predlžuje životnosť 20 % v porovnaní s tradičnými zariadeniami a zníženie dlhodobých nákladov na prevádzku a údržbu.

Otázka 3: Aké sú výhody úspory energie a znižovania emisií uhlíka 2500 kVA distribučných transformátorov ponorených do kvapaliny demonštrované v reálnej prevádzke?

Produkt minimalizuje prevádzkové straty na zdroji prostredníctvom optimalizovaných magnetických obvodov a konštrukčného riešenia; namerané straty naprázdno a pri zaťažení prevyšujú tradičné zariadenia spĺňajúce národné normy. Na základe štandardizovaná spotreba energie a uhlíkové emisie, dlhodobá prevádzka neustále znižuje elektrinu náklady pre podniky. Okrem toho znížené straty energie priamo znižujú emisie uhlíka na strane napájania, uľahčenie ekologickej, nízkouhlíkovej modernizácie pre projekty rozvodných sietí a výrobné podniky, čím sa dosiahne oboje ekonomickú a environmentálnu hodnotu.
