S neustálym vývojom priemyselných energetických systémov vyžadujú elektrárne a elektrické zariadenia bezpečnejšie a spoľahlivejšie riešenia pre izoláciu napájania počas údržby zariadení.Vysokonapäťové odpojovacie spínačehrajú zásadnú úlohu pri zabezpečovaní elektrickej bezpečnosti poskytovaním spoľahlivej izolácie a zlepšovaním účinnosti údržby.

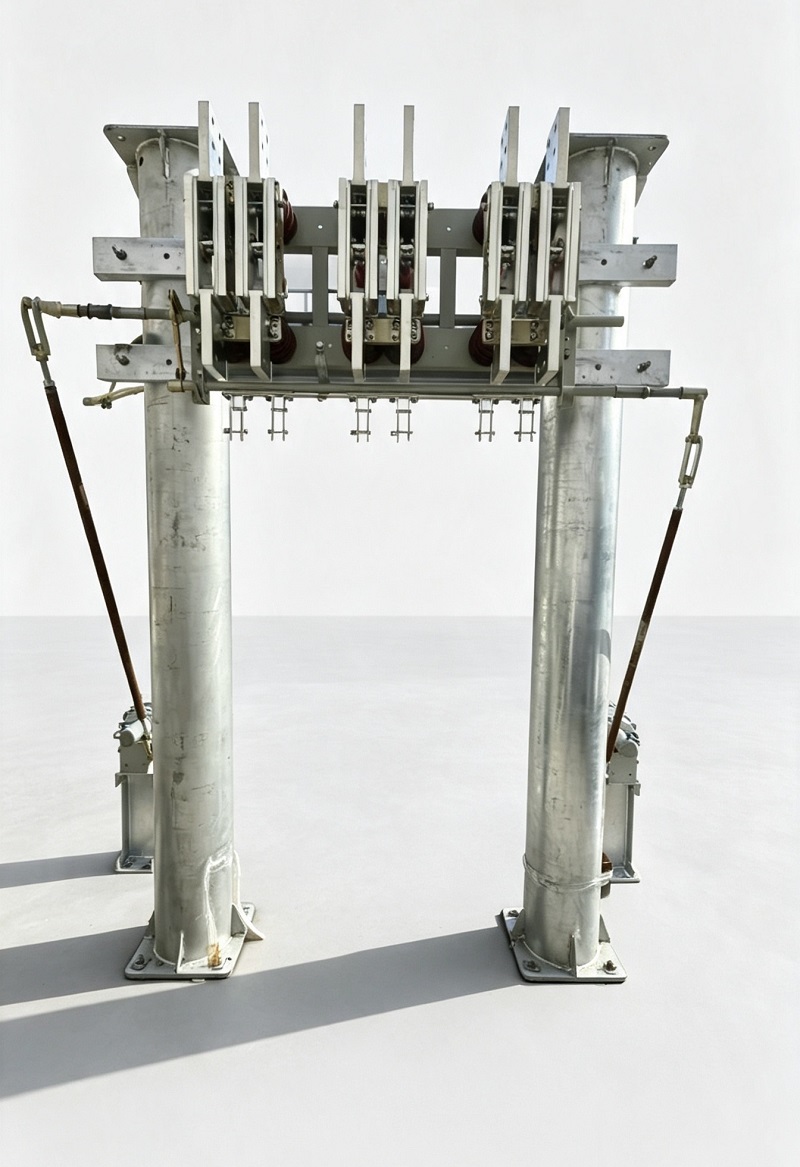

Vnútorný vysokonapäťový odpojovač radu GN22-6 je vysokonapäťové elektrické zariadenie novej generácie vyvinuté pre systémy vysokého napätia. Vďaka integrácii pokročilej technológie mechanického prenosu, optimalizovaných kontaktných štruktúr a vysoko pevných vodivých komponentov poskytuje séria GN22-6 spoľahlivý izolačný výkon pre veľké elektrárne a priemyselné elektrické aplikácie.
Vnútorný vysokonapäťový odpojovač GN22-6 sa používa hlavne vo veľkých elektrárňach a elektrických systémoch na izoláciu napájacích zdrojov počas kontroly a údržby zariadenia. Produkt je možné nakonfigurovať ako tri nezávislé jednopólové jednotky alebo integrovanú trojpólovú zostavu, ktorá poskytuje flexibilné možnosti inštalácie pre rôzne požiadavky na napájací systém.
Vypínač a jeho zodpovedajúci ovládací mechanizmus sú v súlade s GB 1985 (striedavý prúdVysokonapäťové odpojovacie spínačea uzemňovacie spínače), ktoré zabezpečujú spoľahlivý výkon a kompatibilitu s normami pre vysokonapäťové elektrické zariadenia.
| Položka | Technická požiadavka |
|---|---|
| Nadmorská výška | ≤ 1000 m |
| Teplota okolia | -25 ℃ ~ +40 ℃ |
| Relatívna vlhkosť | ≤ 90 % (pri +25 ℃) |
| Inštalačné prostredie | Žiadne silné korozívne plyny, soľná hmla, prach, výbušné alebo erozívne látky |
| Vibračný stav | Žiadne časté silné vibrácie |
Séria GN22-6 využíva trojpólovú štruktúru nožov s čepeľou. Vodivé komponenty každého stĺpa sú upevnené na základnom ráme pomocou stĺpových izolátorov alebo izolátorov puzdier, čo zaisťuje stabilnú mechanickú podporu a výkon elektrickej izolácie.
Čepele spínačov sú vyrobené zo zosilnených medených plechov technológiou presného obrábania, zlepšujúce kvalitu povrchu a elektrickú vodivosť vodivých komponentov. Optimalizovaná štruktúra kontaktov poskytuje spoľahlivý výkon pripojenia a ponúka schopnosť samočistenia počas prevádzky, čím pomáha znižovať odpor kontaktu a zlepšuje stabilitu prevádzky.
Na rozdiel od tradičných odpojovacích spínacích mechanizmov, séria GN22-6 využíva špeciálne navrhnutý dvojstupňový uzatvárací a uzamykací mechanizmus na vyriešenie spoločného problému medzi vysokým kontaktným tlakom a prevádzkovým krútiacim momentom.
Počas prvého otočenia hlavného hriadeľa o 80° sa lopatka spínača presunie z úplne otvorenej polohy do predbežne zatvorenej polohy.

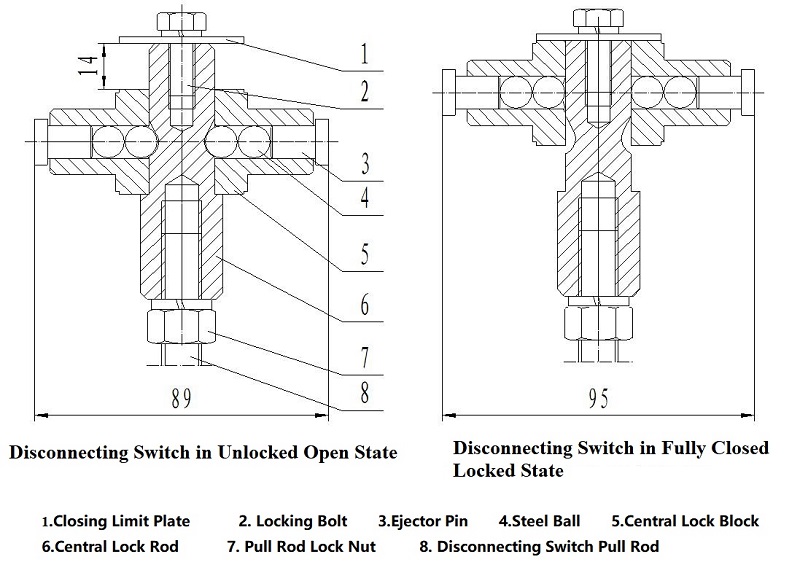

Počas nasledujúcej rotácie o 10° mechanizmus blokovacieho bloku poháňa centrálnu blokovaciu tyč, oceľové guľôčky a vyhadzovacie kolíky. Magnetické blokovacie platne zosilňujú silu prostredníctvom pákovej konštrukcie, čím zvyšujú ťah približne 5,5-krát a vytvárajú silný kontaktný tlak na čepeľ spínača.
Táto inovatívna štruktúra poskytuje:
Séria GN22-6 podporuje rôzne požiadavky na menovitý prúd, vďaka čomu je vhodná pre distribúciu vysokého prúdu a izolačné aplikácie pri údržbe.
| Model | Menovité napätie (kV) | Maximálne prevádzkové napätie (kV) | 1-minútové výkonové frekvenčné výdržné napätie (kV) | Menovitý prúd (A) | Dynamický stabilizačný prúd (kA) | 3s prúd tepelnej stability (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Poznámky: GN22-10 predstavuje plochý typ; C predstavuje typ cez stenu; D predstavuje typ uzemnenia.
Odpojovač GN22-6 podporuje horizontálne, vertikálne a šikmé spôsoby inštalácie, čo umožňuje flexibilnú integráciu do rôznych elektrických systémov.
Medzi kompatibilné prevádzkové mechanizmy patria:
| Rated Current | Maximálny prevádzkový krútiaci moment |
|---|---|
| 2000A | <145 Nm |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 Nm |
| 6300A | <300 N·m |
| 8000A | <350 Nm |
Na udržanie stabilného výkonu by sa po uvedení do prevádzky mala vykonávať pravidelná kontrola a údržba. Odporúčané postupy údržby zahŕňajú:
| Komponent | Odporúčaný materiál |
|---|---|
| Pohyblivé komponenty | Mazací tuk ZG-1 |
| Kontaktná povrchová ochrana | SYB1607 Industrial Petrolatum |
Ako sa elektrické systémy neustále vyvíjajú smerom k vyššej kapacite a lepšej spoľahlivosti, pokročilá technológia odpájacích spínačov sa stáva čoraz dôležitejšou pre bezpečnosť napájania a údržbu zariadení.
Vďaka schopnosti vysokého prúdu, optimalizovaným štruktúram kontaktov a spoľahlivému mechanickému dizajnu poskytuje vnútorný vysokonapäťový odpojovač GN22-6 spoľahlivé izolačné riešenie pre elektrárne, rozvodne a priemyselné elektrické systémy.
Zlepšením prevádzkovej bezpečnosti a spoľahlivosti zariadení podporuje séria GN22-6 modernizáciu a stabilný rozvoj strednonapäťovej energetickej infraštruktúry.
