Vnútorný vysokonapäťový vákuový istič

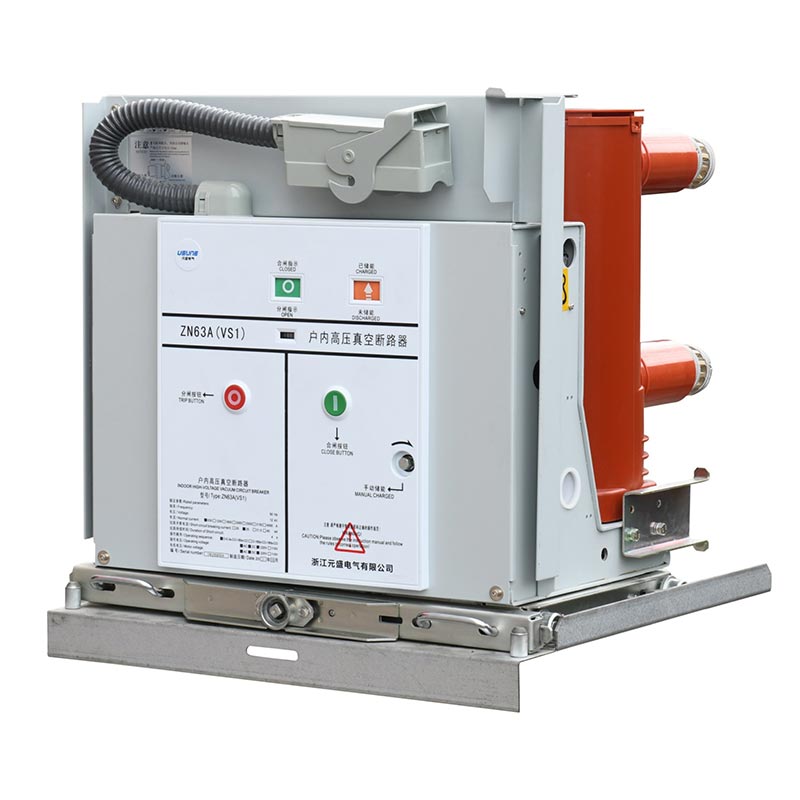

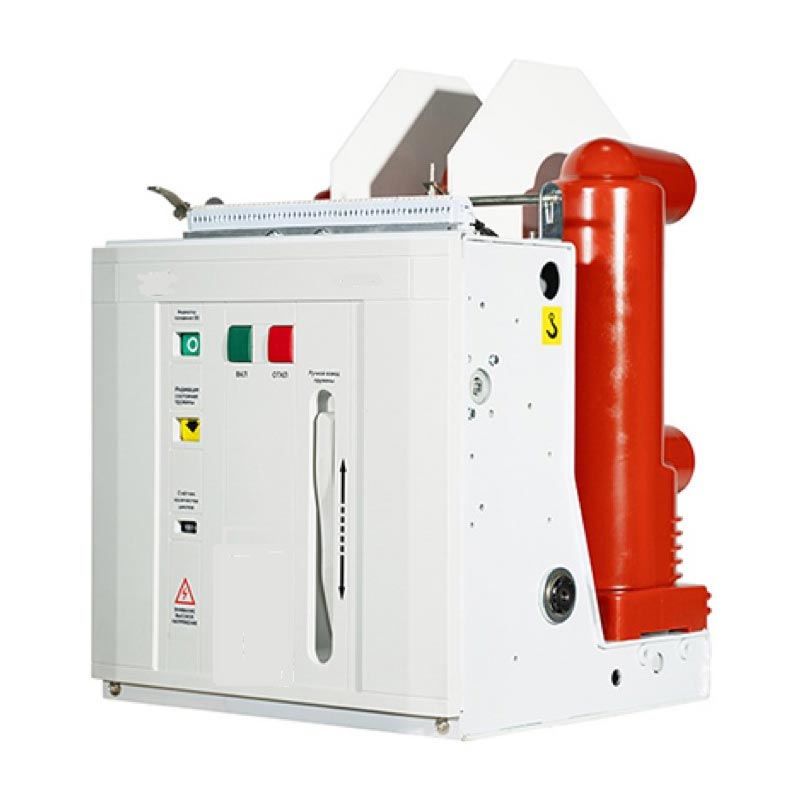

Vnútorný vysokonapäťový vákuový istič série Usune VS1(ZN63)-12 je základná elektrická ochrana a ovládanie. zariadenie pre 12kV energetické systémy. Integrovaný dizajn pružinového mechanizmu a tela ističa znižuje medziľahlé prenosové spojenia, znižuje spotrebu energie a hluk a zlepšuje prevádzku produktu spoľahlivosť. Hlavný obvod využíva integrálne stuhnuté póly, čím sa dosahuje miniaturizácia ističa, zlepšenie prispôsobivosti prostredia a životnosti a umožnenie bezúdržbovej prevádzky vo väčšine scenárov.

Výhody produktu

1. Vysoká spoľahlivosť

Vákuový prerušovač je pozdĺžne inštalovaný v rúrkovom izolačnom valci vyrobenom z epoxidovej živice APG, poskytuje vynikajúcu odolnosť proti tečeniu a účinne zabraňuje hromadeniu prachu a vonkajšiemu rušeniu. to môže stabilne fungovať aj vo vlhkom a silne znečistenom prostredí.

2. Flexibilná konfigurácia

Môže byť navrhnutý ako pevná inštalačná jednotka alebo vybavený vyhradeným pohonom na vytvorenie zásuvkovej jednotky. to dokonale ladí so stredovým zásuvkovým rozvádzačom typu KYN28A-12 (GZS). Pevný typ možno použiť aj v pevný rozvádzač série XGN.

3.Prispôsobiteľné na častú prevádzku

Využitím jedinečných výhod prerušenia vákua je obzvlášť vhodný pre scenáre, ktoré si to vyžadujú častá prevádzka pri menovitom prevádzkovom prúde a opakované prerušenie skratového prúdu, ponúka silné praktickosť.

4. Súlad so štandardom

Prísne dodržiava GB/T1984-2014 "Vysokonapäťové ističe", JB3855-1996 "3,6~40,5kV vnútorné vysoké napätie Vákuové ističe", DL/T403-2000 "Technické podmienky objednávania vákuových ističov 12~40,5 kV" a Normy IEC62271-100:2008, ktoré zaisťujú autoritatívne zabezpečenie kvality.

Technické parametre

Štruktúra a funkcia

1. Celková štruktúra

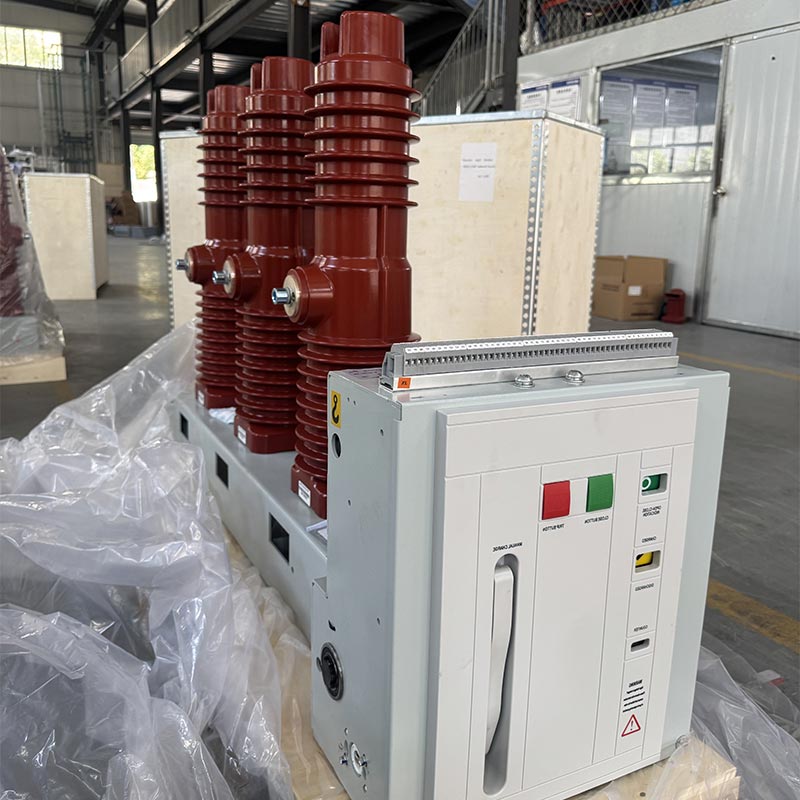

Vnútorný vysokonapäťový vákuový istič Usune VS1(ZN63)-12 využíva integrovanú štruktúru s prevádzkovým mechanizmus a komora na zhášanie oblúka usporiadaná vpredu a vzadu. Hlavný vodivý obvod je trojfázový konštrukcia namontovaná na podlahe. Táto jedinečná konštrukcia výrazne znižuje hromadenie prachu na zhášacej komore oblúka povrchu, čím sa zabráni ovplyvneniu vákuovej zhášacej komory vonkajšími faktormi. Aj vo vlhkom a silne znečistené prostredie si zachováva vynikajúce výdržné napätie a vysoký odpor, čím prekonáva podobné produktov.

2. Štruktúra operačného mechanizmu

Ovládací mechanizmus je rovinný pružinový mechanizmus s ručným aj elektrickým zásobníkom energie funkcie. Prevádzkový motor je umiestnený v skrini pred zhášacou komorou. Skriňa je rozdelené do piatich montážnych priestorov štyrmi medziľahlými priečkami, z ktorých každá obsahuje zásobník energie, prenos, vypínacie a vyrovnávacie komponenty ovládacieho mechanizmu. Integrovaný dizajn komory na zhášanie oblúka a ovládací mechanizmus zaisťuje vysoký stupeň zhody medzi výkonom ovládacieho mechanizmu a požiadavky na otváranie a zatváranie komory na zhášanie oblúka, zníženie nadbytočných komponentov, zníženie energie spotreba a hlučnosť a zlepšenie prevádzkovej spoľahlivosti ističa.

Prevádzkové prostredie

1. Teplota okolia: maximálne +40 ℃, minimálne -15 ℃
2. Okolitá vlhkosť: Priemerná denná relatívna vlhkosť ≤95 %; Priemerná mesačná relatívna vlhkosť vzduchu ≤ 90 %; Denný priemer tlak vodnej pary ≤22×10⁻³MPa; Priemerný mesačný tlak vodnej pary ≤1,8×10⁻³MPa
3. Nadmorská výška: Nepresahujúca 1000 m
4. Seizmická intenzita: Nepresahujúca 8 stupňov
5. Atmosférické prostredie: Žiadny významný prach, dym, korozívne alebo horľavé plyny, výpary alebo soľná hmla znečistenie v okolitom ovzduší.

Poznámka: Ak dôjde k prekročeniu vyššie uvedených podmienok normálneho prevádzkového prostredia, obráťte sa na nášho výrobcu vopred prispôsobiť produkt podľa skutočných pracovných podmienok.

Inštalácia a uvedenie do prevádzky

1. Skontrolujte istič, či nie je poškodený počas prepravy a skladovania. Ak zistíte akékoľvek poškodenie, prestaňte ho používať okamžite a kontaktujte nášho dodávateľa pre popredajnú podporu.
2. Odstráňte nečistoty (najmä z povrchu izolácie). Nečistoty vzniknuté počas prepravy alebo skladovania môžu ovplyvniť izolačný výkon výrobku a môže dokonca spôsobiť bezpečnostné riziká.
3. Ručne ovládajte istič podľa predpisov na akumuláciu energie, zatváranie a vypínanie, pričom dbajte na to, či stav zásobníka energie a indikátory polohy otvorené/zatvorené sú normálne.
4. Prevádzkujte istič pomocou prevádzkového napájacieho zdroja na uloženie energie, zatvorenie a vypnutie, pričom sledujte, či stav zásobníka energie a indikátory polohy otvorené/zatvorené sú normálne.
5. Obsluha ističa typu ručného vozíka: Vložte rukoväť do tlačného otvoru, otočte ju v smere hodinových ručičiek, dopredu a proti smeru hodinových ručičiek, aby sa zasunuli, s celkovým zdvihom dopredu 300 ± 3 mm; v otvorenej polohe, hladko presuňte ho do pracovnej alebo testovacej polohy a otočte rukoväťou 30-krát strednou rýchlosťou, kým nezačujete „cvaknutie“, čo naznačuje, že je v správnej polohe (nepoužívajte nadmernú silu, aby ste nepoškodili tlačný mechanizmus) a súčasne sa pripojí príslušný obvod indikátora polohy.

Poznámka: Ak je zvolené uzatváracie blokovacie zariadenie, musí byť pripojené napájanie blokovacieho obvodu odblokujte ho pred uzavretím okruhu.

Prípad aplikácie v reálnom svete

Prípadová štúdia: Projekt distribúcie energie v mestskom obchodnom komplexe

Komerčný komplex s rozlohou 150 000 ㎡ (integruje nákupné centrum, administratívnu budovu a hotel) v hlavnej obchodnej štvrti z Hangzhou, Čína, požadovali vysokonapäťové ističe so stabilným výkonom, prispôsobivosť k častým prevádzky a vysokej bezpečnosti na zabezpečenie kontinuity celkového napájania. Po porovnaní rôznych možností, klient si vybral vnútorný vysokonapäťový vákuový istič typu Usune VS1-12/630-25 s 20 jednotkami zvládnuť ochranu proti skratu a riadenie záťaže vysokonapäťového a nízkonapäťového rozvodného systému komplexu. Od uvedenia do prevádzky fungoval stabilne bez akýchkoľvek porúch, s dobou izolácie poruchy zníženou na 0,3 sekundy, efektívne zabezpečiť normálnu prevádzku elektrických zariadení a získať od klienta vysokú pochvalu.

FAQ

Otázka 1: Čo ak sa vnútorný vysokonapäťový vákuový istič používa v prostredí mimo normálneho rozsahu?

A1: Ak skutočné prevádzkové prostredie prekračuje normálne podmienky (ako je nadmorská výška nad 1000 m, teplota okolia pod -15℃ alebo nad +40℃ atď.), je potrebné vopred konzultovať s naším výrobcom. Naša továreň bude prispôsobiť produkty na základe skutočných environmentálnych parametrov, ako je zlepšenie izolačného výkonu a optimalizácia tesniace konštrukcie, na zabezpečenie stabilnej prevádzky v cieľovom prostredí.

Q2: Ako udržiavať ističe série Usune VS1-12, aby sa predĺžila ich životnosť?

A2: Produkt využíva integrovanú stuhnutú tyč a integrovanú štruktúru, čím sa dosahuje bezúdržbová prevádzka pri bežnom používaní. Iba pravidelné kontroly čistoty povrchu ističa (najmä izolácie povrchu), odstraňovanie prachu a nečistôt a sledovanie indikátorov polohy otvorenia/zatvorenia a stavu zásobníka energie sú povinné. Ak zistíte akékoľvek abnormality, okamžite prestaňte produkt používať a kontaktujte nášho dodávateľa profesionálna popredajná údržba, aby sa predišlo ďalším škodám.

Otázka 3: Sú ističe série Usune VS1-12 kompatibilné s inými značkami rozvádzačov?

A3: Áno. Výrobok je navrhnutý podľa národných a medzinárodných noriem a je dokonale kompatibilný s Stredový zásuvkový rozvádzač typu KYN28A-12 (GZS) a pevný rozvádzač série XGN. Ďalej náš výrobca môže prispôsobiť rozmery produktu a rozhrania podľa konkrétneho modelu rozvádzača zákazníka, aby sa zabezpečila kompatibilita. Pred zakúpením poskytnite parametre rozvádzača nášmu dodávateľovi odborné poradenstvo pri spájaní.
