Vnútorný spínač záťaže Sf6

Usune Indoor Sf6 Load Switch je nová generácia vysokonapäťových rozvádzačov špeciálne navrhnutých pre vnútorné použitie. scenáre distribúcie energie. Vyvinutý profesionálnym tímom výskumu a vývoja Usune, prešiel komplexným typom testovanie a jeho výkon je v súlade s normami GB3804, GB16926, IEC60265 a IEC60420.

Ako profesionálny výrobca vysokonapäťových elektrických zariadení má Usune štandardizované výrobné závody v Čína, vybavená moderným výrobným zariadením a prísnymi procesmi kontroly kvality, aby sa zabezpečilo, že každý výrobok spĺňa normy. Produkty používajú plyn SF6 ako izoláciu a médium na zhášanie oblúka, čo ponúka výhody ako napr ako vysoká izolačná pevnosť, efektívne zhášanie oblúka, kompaktná konštrukcia a dlhá životnosť riešenie problémov slabej stability a vysokých nákladov na údržbu tradičných spínačov záťaže.

Základné technické parametre

1. Použiteľné systémy: Trojfázový striedavý prúd 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Oblúkové hasiace médium: plyn SF6 (inertný, netoxický, vysoká elektronegativita, s vysokou účinnosťou na úrovni milisekúnd zhášanie oblúka)
3. Ovládací mechanizmus: Pružinový mechanizmus (štandardné manuálne ukladanie energie, voliteľné elektrické otváranie a zatváranie na diaľkové ovládanie)
4. Pracovný stav: Trojpolohová zhášacia komora: "Close-Open-Ground"
5. Tesniaci výkon: Špeciálny dynamický a statický tesniaci dizajn, vybavený tlakomerom v reálnom čase monitorovanie

Rozsah aplikácie

Vnútorné spínače záťaže SF6 sú široko používané v scenároch distribúcie energie v interiéri, ako je priemysel a baníctvo podniky, výškové budovy, mestské obytné oblasti, rozvodne, veľké nákupné centrá, letiská, podchody a nemocnice na spínanie záťažových prúdov, riadenie a ochranu obvodov a distribučných transformátorov; kedy vybavené dotykovým predným konektorom kábla na výstupe, sú vhodné najmä pre káblovú odbočku (spojovacie) boxy.

Hlavné technické parametre

Konštrukčné vlastnosti a bezpečnostné výhody

1. Vynikajúca izolácia a štruktúra zhášajúca oblúky

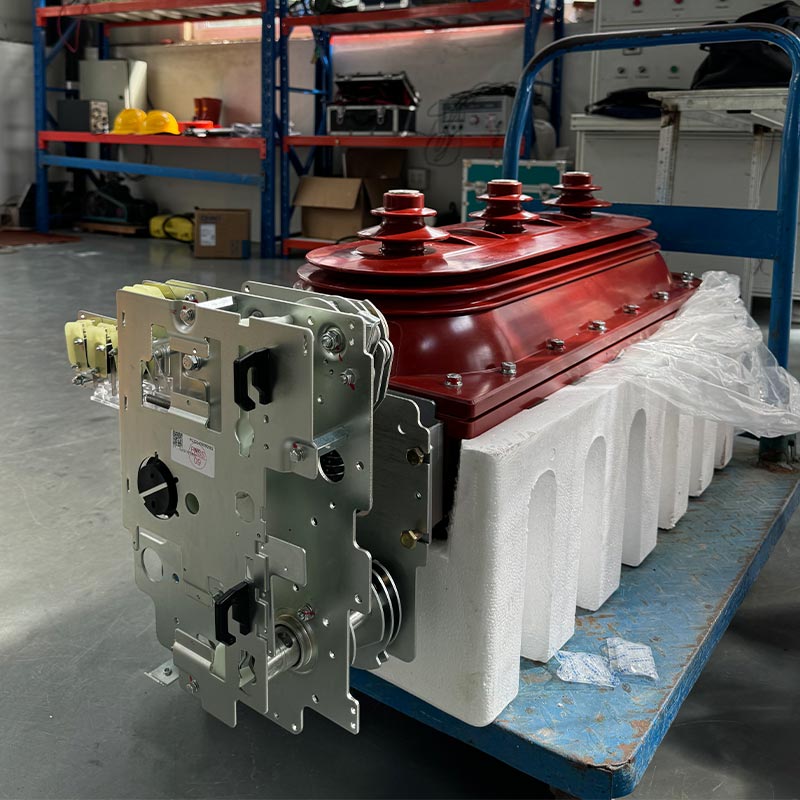

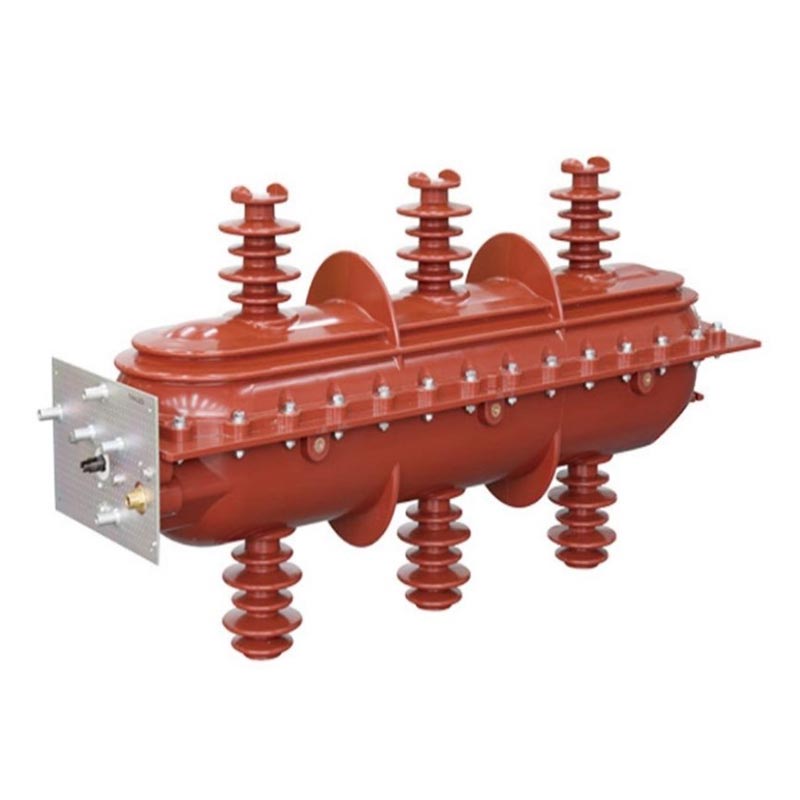

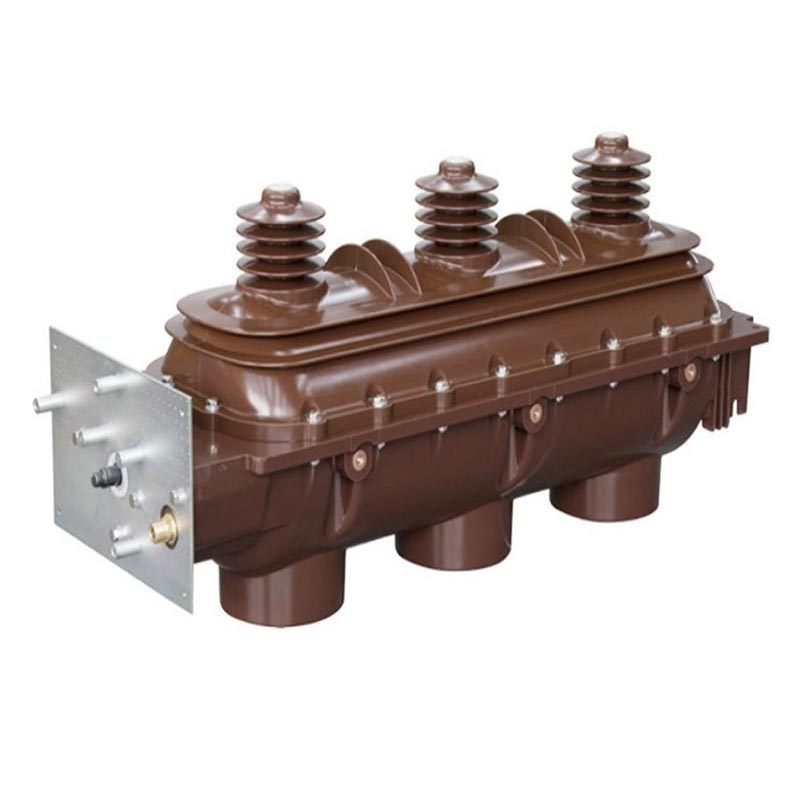

Horný a spodný plášť sú vstrekované epoxidovou živicou, čím sa vytvorí utesnená, plynom naplnená vnútorná dutina, ktorá účinne izoluje vonkajšie prostredie. Trojpolohová zhášacia komora dokončí uzavretie, otváracie a uzemňovacie operácie krok za krokom prostredníctvom otáčania spoločného pohyblivého kontaktu, čím je zaistená čistota stav a spoľahlivá prevádzka. Plyn SF6 má vysokú dielektrickú pevnosť a vynikajúci výkon pri hasení oblúka, rýchle uhasenie oblúka vzniknutého pri spínaní.

2. Spoľahlivé tesnenie a monitorovanie tlaku

Vnútorný spínač záťaže SF6 využíva špeciálny dynamický a statický tesniaci dizajn, ktorý poskytuje vynikajúce tesnenie výkon a zabránenie úniku plynu SF6. Na skrini mechanizmu je viditeľne umiestnený tlakomer na monitorovanie tlaku plynu v reálnom čase, čo operátorom uľahčuje včasnú detekciu potenciálnych nebezpečenstiev.

3. Komplexné bezpečnostné blokovania

Spoľahlivé mechanické blokovania sú inštalované medzi spínačom záťaže a uzemňovačom a medzi spínačom uzemňovací spínač a predné dvierka (pre rozvod energie skriňového typu), zabraňujúce chybnej prevádzke a zabezpečenie bezpečnosť personálu a zariadení. Pre zlepšenie je na výstupnom konci vybavený vyrovnávacím ochranným krytom izolačný výkon.

4. Flexibilná prevádzka a priestorovo úsporný dizajn

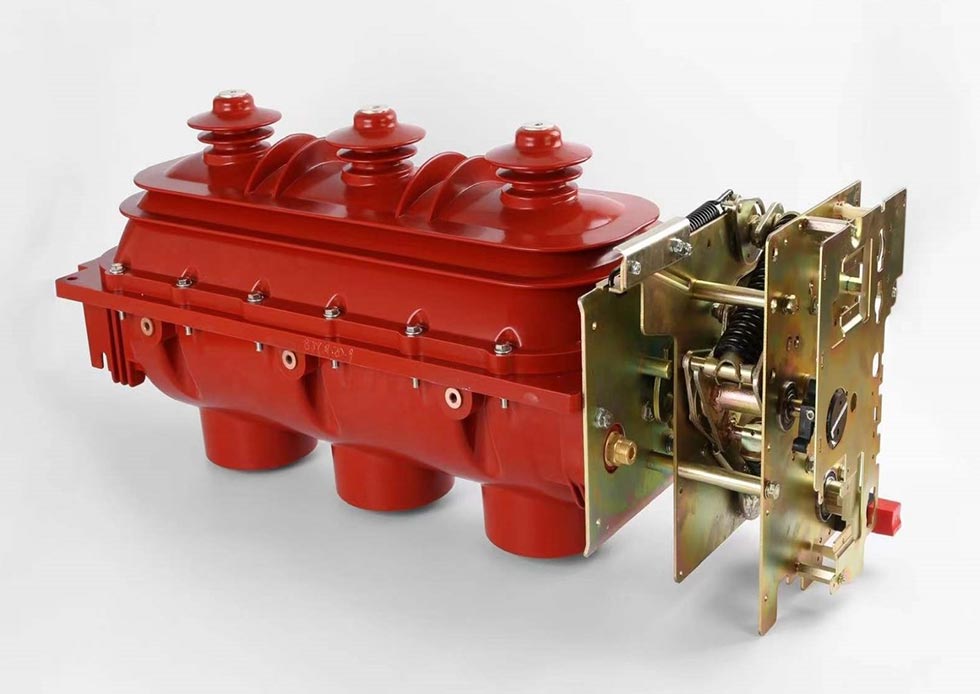

Štandardná konfigurácia zahŕňa manuálny pružinový ovládací mechanizmus; voliteľné elektrické otváranie a zatváranie umožňuje diaľkové ovládanie. Jeho kompaktná konštrukcia a malé rozmery ho predurčujú pre malé výškové budovy rozvodne a iné aplikácie s obmedzeným inštalačným priestorom.

Podmienky používania

1. Normálne prevádzkové podmienky

- Teplota okolia: -25℃～+40℃
- Nadmorská výška: nepresahuje 2000 m
- Vlhkosť: Denná priemerná relatívna vlhkosť <95%, mesačná priemerná <90%; denný priemerný tlak pár ≤ 2,2 kPa, mesačný priemer ≤ 1,8 kPa

2. Osobitné prevádzkové podmienky

Podľa normy GB/T11022-1999 musí vnútorný spínač záťaže Sf6 fungovať za normálnych podmienok. Ak nie sú splnené prevádzkové podmienky (napr. nadmorská výška presahujúca 2000 m, nadmerná teplota a vlhkosť atď.), prosím vopred sa poraďte s výrobcom, aby ste zaistili normálnu prevádzku produktu.

Prípad aplikácie Real-World

Prípadová štúdia: China Urban Metro Power Distribution Project

Kľúčová linka metra vyžaduje spoľahlivé vnútorné vysokonapäťové spínače záťaže pre systém distribúcie energie v stanici, vyžadujúce vysokú úroveň bezpečnosti, stability a kompaktnosti zariadenia. Tento projekt vybral Usune FLN36-12D model, ktorého kompaktná konštrukcia je vhodná do obmedzeného priestoru metra. Jeho spoľahlivé tesnenie a zhášanie oblúka zaisťuje stabilnú prevádzku vo vlhkom podzemnom prostredí. Od jeho uvedenia do prevádzky v roku 2024 nezaznamenal nulové zlyhania a získal veľkú pochvalu od vlastníka projektu.

FAQ

Otázka 1: Čo mám robiť, ak tlakomer plynu SF6 na spínači ukazuje abnormálny údaj?

A1: Okamžite prestaňte používať spínač, aby ste predišli poškodeniu zariadenia alebo bezpečnostným nehodám. Najprv skontrolujte, či neuniká plyn. Ak nedochádza k žiadnym únikom, počkajte, kým sa obnoví teplota a sledujte, či sa tlak vráti do normálu. Ak tam je únik alebo tlak nie je možné obnoviť, okamžite kontaktujte tím popredajných služieb Usune. The výrobca vyšle profesionálnych technikov na riešenie problému.

Q2: Môže byť Usune Indoor SF6 Load Switch použitý v prostredí nad 2000 m nadmorskej výšky?

A2: Normálna prevádzková výška nepresahuje 2000 m. Vyššia nadmorská výška ovplyvní izolačný výkon. Ak sa používa v prostredia vo vysokej nadmorskej výške, poraďte sa vopred s Usune. Ako profesionálny dodávateľ môžeme poskytnúť prispôsobené riešenia a upravte dizajn izolácie tak, aby bola zabezpečená stabilná prevádzka.

Otázka 3: Ako často si výrobok vyžaduje údržbu a aké sú hlavné položky údržby?

A3: Za normálnych podmienok sa odporúča komplexná údržba každé 1-2 roky. Medzi základné položky patria: (1) Kontrola tlaku plynu SF6 a tesnenia; (2) Kontrola spoľahlivosti mechanického blokovania; (3) Čistenie spínača a povrchy skrinky mechanizmu; (4) Kontrola presnosti ukazovateľov polohy; (5) Kontrola ovládacieho mechanizmu a pridanie lubrikantu podľa potreby. Podrobnosti nájdete v príručke k produktu alebo kontaktujte popredajný servis. Usune poskytuje aj odborné školenia údržby.

Záväzok značky a popredajný servis

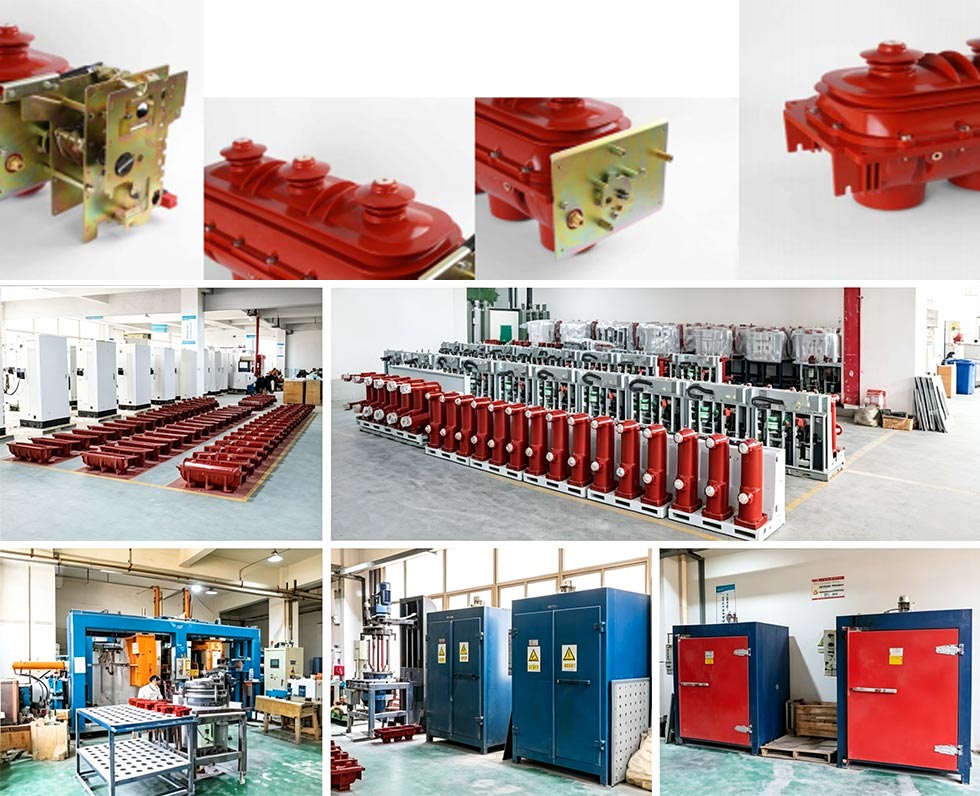

Ako profesionálny výrobca a dodávateľ vysokonapäťových elektrických zariadení má Usune štandardizovanú výrobu závody v Číne. V súlade so zásadou „Kvalita na prvom mieste, bezpečnosť na prvom mieste“ všetky produkty podliehajú prísnej kvalite kontrola pred opustením závodu, splnenie príslušných certifikačných noriem na zabezpečenie autority produktu a spoľahlivosť.

Poskytujeme komplexné popredajné služby vrátane návodu na inštaláciu, uvedenie do prevádzky, údržbu a technické školenie. Náš popredajný tím pozostáva zo skúsených profesionálnych technikov, ktorí promptne reagujú potreby a poskytovať efektívne riešenia. Vždy presadzujeme základný koncept „Všetko pre bezpečné používanie elektriny“ a spolupracovať s používateľmi na vytvorení bezpečného a stabilného prostredia na distribúciu energie.
