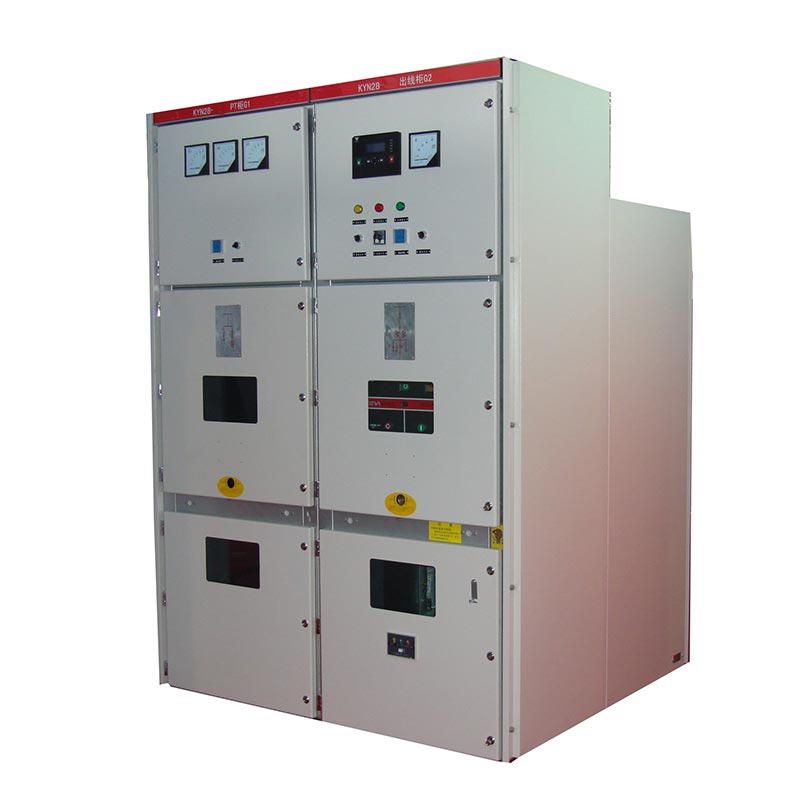

Usune Kyn28 Switchgear 20kV je vnútorný trojfázový AC kovový rozvádzač, primárne používaný v 24kV napájaní. systémy umožňujúce príjem, distribúciu, riadenie, ochranu a monitorovanie elektrickej energie.

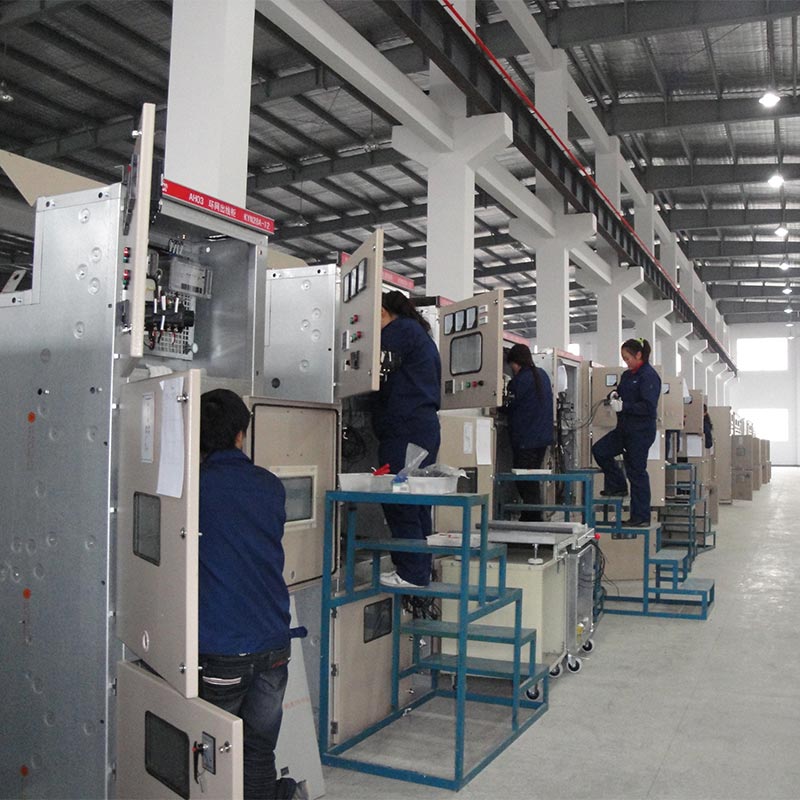

Výrobok používa vzduchovú izoláciu + tepelne zmrštiteľnú/epoxidovú izoláciu s krytím IP4X (skrinka). Vďaka svojej kompaktnej štruktúre a vysokej úrovni izolácie je vhodný pre rôzne scenáre distribúcie energie v interiéri. Ako a riešenie rozvodu stredného napätia vyrobené profesionálnym čínskym výrobcom, tento produkt, s jeho stabilný výkon a štandardizovaný dizajn sa stal dôveryhodnou voľbou dodávateľa vysokej kvality pre zákazníkov na celom svete. Celá výroba jadra je dokončená v našej vlastnej továrni.
Nízkonapäťové rozvádzače
Strednapäťové rozvádzače
| Položka | Jednotka | Štandardná hodnota |
| Menovité napätie (Ur) | kV | 24 |
| Menovitá frekvencia | Hz | 50/60 |
| Menovitý prúd (In) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Menovitý krátkodobý výdržný prúd (4 s) | kA | 25, 31.5 |
| Menovitý špičkový výdržný prúd | kA | 63, 80 |
| Menovitý skratový vypínací prúd | kA | 25, 31.5 |
| 1 min. výdržné napätie výkon-frekvencia (fáza-fáza/fáza-zem) | kV | 65 |
| Menovité výdržné napätie bleskového impulzu (špičkové) | kV | 125 |
| Stupeň ochrany | — | IP4X (skrinka), IP2X (otvorené dvere priehradky) |
| Izolačné médium | — | Vzduchová izolácia + tepelne zmrštiteľný/epoxidový náter |
| Platné normy | — | IEC 62271-200, GB 3906, DL/T 404 |

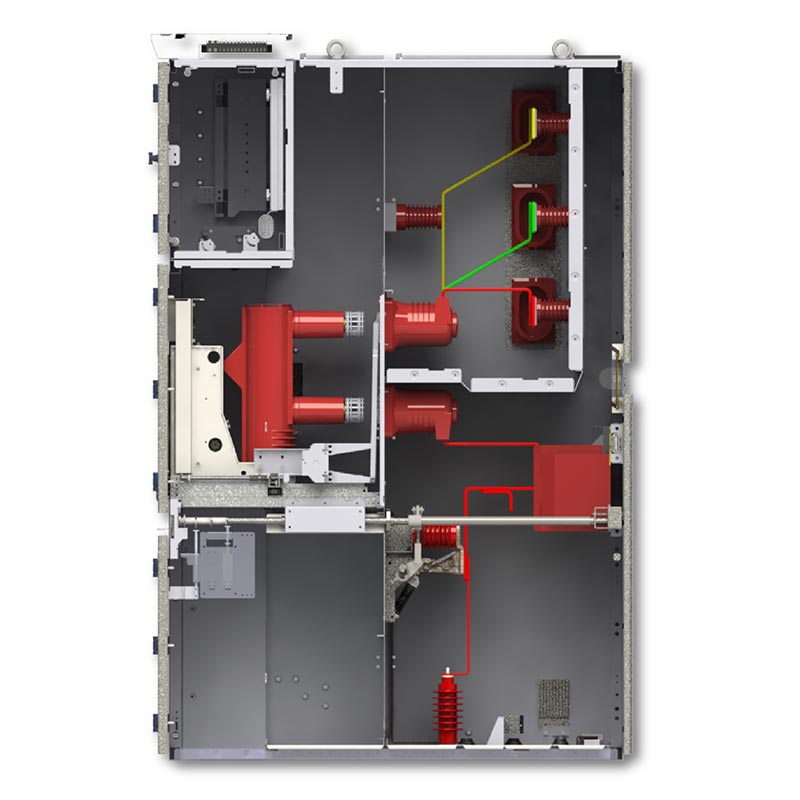

1. Priestor ističa: Inštaluje vákuové ističe typu VS1/ZN63/VD4.
2. Oddiel prípojníc: Usporiada hlavné prípojnice, odbočné prípojnice a izolátory.
3. Káblový priestor: Vybavený CT, PT, uzemňovacími spínačmi, káblovými koncovkami atď.
4. Priestor pre riadiace prístroje: Inštaluje relé, ochranné zariadenia, nástroje a sekundárne obvody.
5. Kanál na uvoľnenie tlaku: Je vybavený zariadením na uvoľnenie oblúka v hornej časti na zlepšenie prevádzkovej bezpečnosti.
1. Celokovová izolačná konštrukcia zabraňujúca šíreniu porúch a vzájomnému rušeniu.
2. Dokončite päťstupňové mechanické blokovanie, aby sa zabránilo náhodnému otvoreniu, zatvoreniu alebo vstupu do napájacieho zdroja
priehradky.
3. Stredovo namontovaný odnímateľný vozík, ktorý umožňuje obsluhu a údržbu na prednej strane a uľahčuje opravy.
4. Rozvádzač Kyn28 20kV má vysokú úroveň izolácie, silnú odolnosť voči poruchám, kompaktnú konštrukciu a je vhodný pre
rôzne schémy distribúcie energie.
5. Spĺňa medzinárodné a národné normy so stabilnou a spoľahlivou kvalitou.
Projekt rozvodnej stanice elektrickej energie v priemyselnom parku. Kľúčový provinčný priemyselný park zahŕňa viacero továrenské budovy, administratívne budovy a podporné energetické zariadenia vyžadujúce extrémne vysokú spoľahlivosť a bezpečnosť pri napájaní. Projekt vybral 16 jednotiek Usune Kyn28 Switchgear 20kV s menovitým prúdom 1250A a skratový vypínací prúd 31,5 kA.
Viac ako dva roky od uvedenia do prevádzky zariadenie fungovalo stabilne a rýchlo odstraňovalo skratové poruchy bez akýchkoľvek bezpečnostných incidentov. Predná konštrukcia údržby výrazne znižuje náročnosť údržby a prestoje, čo si vyslúžilo veľkú pochvalu od oddelenia prevádzky a údržby parku.
A1: Tento produkt má menovité napätie 24 kV a je kompatibilný s 50/60 Hz trojfázovými AC napájacími systémami pokrývajúcimi Úrovne 3,6 až 12 kV a 24 kV.
A2: Štandardná konfigurácia zahŕňa vákuový istič typu VS1 (ZN63) a je tiež kompatibilná s štandardné ističe, ako je VD4, ktoré ponúkajú silnú zameniteľnosť.
A3: Áno. Produkt má maximálny menovitý prúd 3150A a skratový vypínací prúd 31,5kA, demonštruje silnú odolnosť a spĺňa potreby distribúcie energie kritických záťaží v priemysle a ťažobné podniky, dátové centrá, výškové budovy a iné podobné aplikácie.
