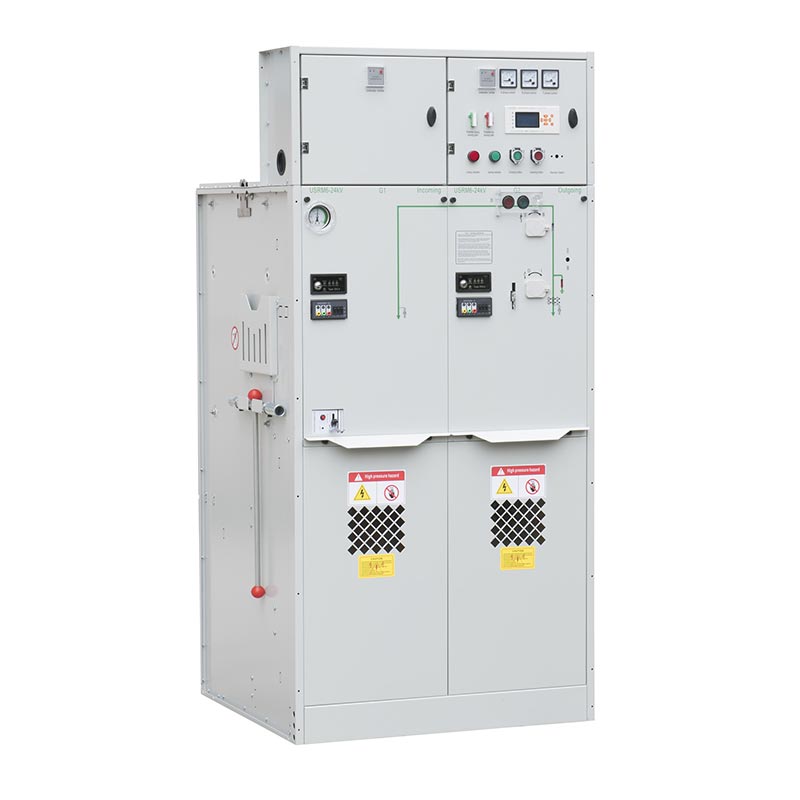

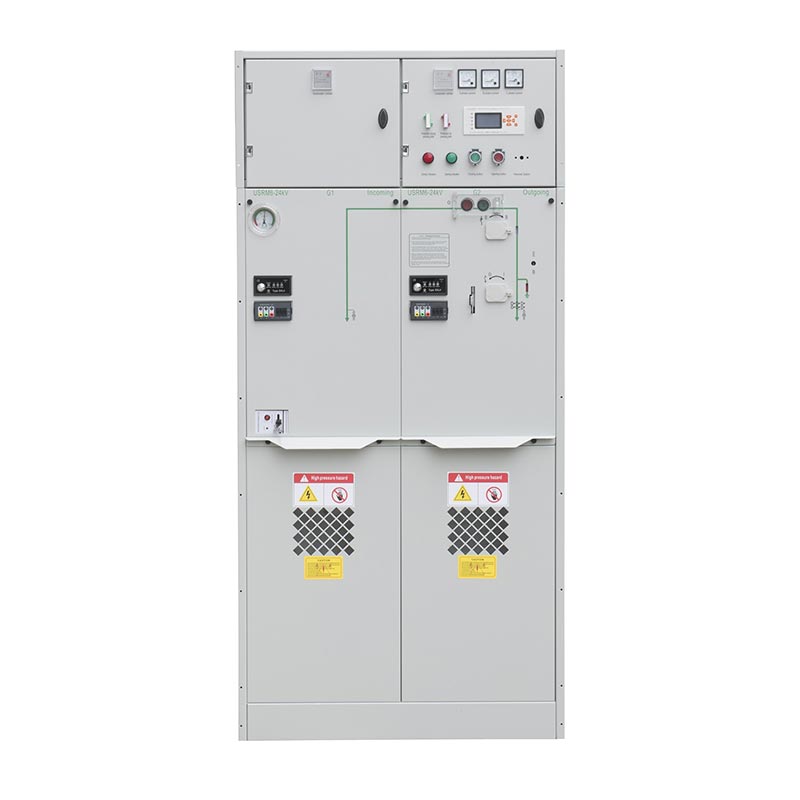

Plynom izolovaný rozvádzač Sf6

Plynom izolovaný rozvádzač Sf6 série USRM6 je plne izolovaný systém nezávisle vyvinutý spoločnosťou USUNE. Jeho hlavné výkon spínača obvodu a všetky elektrické komponenty sú utesnené a izolované stlačeným plynom SF6. Plne uzavretá konštrukcia chráni celé zariadenie pred vonkajšími vplyvmi prostredia a účinne zabezpečuje prevádzku spoľahlivosť a bezpečnosť personálu, dosiahnutie bezúdržbovej prevádzky počas celého životného cyklu. Produkt využíva štandardnú modulárnu jednotku a pevnú kombináciu modulárnej jednotky, ktorá podporuje výber rozšíriteľnej hlavnej prípojnice. Dosahuje plnú modularitu, plnú izoláciu a úplné uzavretie, čím zaisťuje vysokú spoľahlivosť a bezpečnosť pri splnení požiadaviek flexibilné a kompaktné požiadavky na rozvádzače uzlov elektrickej siete, koncových používateľov a sekundárnych rozvodní prostredníctvom bohatých kombinácie modulov.

Hlavné vlastnosti produktu

1. Modulárny dizajn, flexibilná kombinácia

Integrácia viacerých funkčných modulov, ako sú jednotky spínača záťaže (C), kombinačné jednotky spínača záťaže + poistky (F), obvod ističe (V), meracie jednotky (M) a prípojnicové PT jednotky (PT), možno ich ľubovoľne kombinovať do kruhových hlavných jednotiek, flexibilne sa prispôsobuje rôznym scenárom distribúcie energie a potrebám používateľov, čím sa výrazne zlepšuje produkt použiteľnosť a flexibilitu.

2. Plne izolovaná uzavretá konštrukcia

Sf6 plynom izolovaná časť hlavného obvodu rozvádzača (hlavná prípojnica) a výkon spínača sú zapuzdrené v nerezový zváraný plynový box. Hlavný okruh je pripojený k vonkajšej strane cez priechodku plynovej skrine, ktorá zodpovedá normy DIN47636. Vstupné a výstupné káble sú prepojené pomocou plne izolovaných uzavretých odpojiteľných konektorov. The plynový box sa môže pochváliť krytím IP67, účinne izoluje vonkajšie prostredie a poskytuje krátkodobé zaplavenie a ochrana proti kondenzácii, ktorá zaisťuje stabilnú prevádzku aj v náročných podmienkach.

3. Flexibilný a rozšíriteľný dizajn

Dá sa kombinovať s rôznymi štandardnými modulárnymi jednotkami a vytvoriť tak štandardný nerozšíriteľný pevný krúžok skriňového typu sieťový spínač (jeden plynový box izolovaný SF6 môže byť kombinovaný až so 6 jednotkami). Dá sa kombinovať aj s rôzne moduly na vytvorenie rozšíriteľných jednotiek, čím sa dosahujú rôzne kombinované formy prostredníctvom vyhradenej plne izolovanej prípojnice konektory, aby vyhovovali potrebám dispečingu energie rôznych regiónov, typov a zákazníkov.

4. Vysoká bezpečnosť a spoľahlivosť

Komponenty hlavného okruhu a výkon spínača sú zapuzdrené v plynovej skrini z nehrdzavejúcej ocele pripojenej k vonku cez priechodky, aby sa zabránilo priamemu kontaktu so živými časťami. Vybavené spoľahlivými zariadeniami na uvoľnenie tlaku a kanálov, účinne chráni bezpečnosť personálu a zariadení v prípade nehôd. Komplexná mechanika blokovacie zariadenie minimalizuje riziko nesprávnej prevádzky a ďalej zvyšuje bezpečnosť a spoľahlivosť.

5. Vysoká spoľahlivosť operačného mechanizmu

Plynom izolovaný rozvádzač SF6 je vybavený samostatne vyvinutým a navrhnutým pružinovým ovládacím mechanizmom. Cez komplexná kontrola kvality od návrhu až po výrobu a vlámanie, spoľahlivosť a stabilita mechanizmu zaistené, poskytujúce vysokokvalitné riešenie ovládacieho mechanizmu pre sériu USRM6 a podobné plynom izolované SF6 spínací prístroj.

Technické parametre a podmienky používania

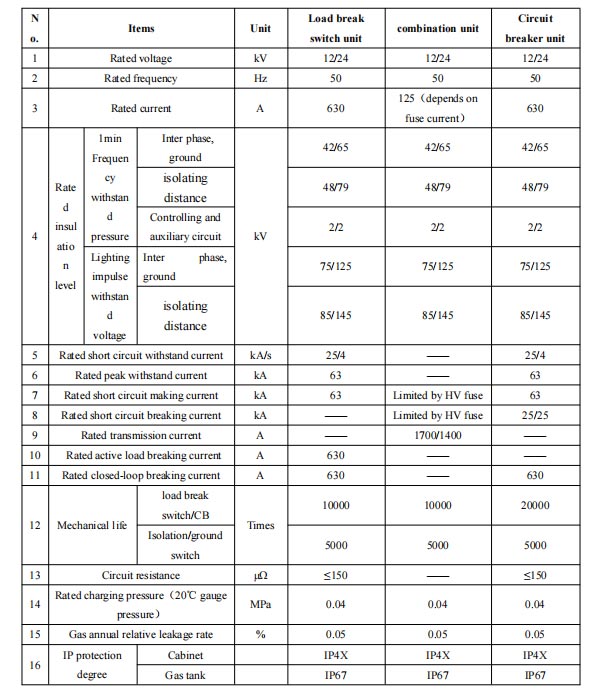

1. Základné technické parametre

2. Podmienky používania

- Alpostoj: ≤ 4000 m (V prípade nadmorských výšok nad 1 000 m vopred informujte dodávateľa, aby upravil tlak hustenia; v nadmorských výškach nad 2 000 m upravte tlak, aby ste odstránili prepätie v skrini.)
- Teplota okolia: Maximálne +50 ℃, Minimálne -40 ℃, 24-hodinová priemerná teplota nepresahujúca 35 ℃
- Okolitá vlhkosť: 24-hodinová relatívna vlhkosť nepresahujúca 95%, mesačná relatívna vlhkosť nepresahujúca 90%
- Inštalačné prostredie: Žiadne výbušné alebo korozívne plyny v okolitom prostredí; žiadne silné vibrácie alebo nárazy na mieste inštalácie; úroveň znečistenia nepresahujúca triedu III, ako je špecifikované v GB/T5582.

3. Platné normy

Prísne dodržiava viaceré národné a priemyselné štandardy, ako sú GB3804-2004 a GB1984-2014, aby sa zabezpečil produkt profesionalita a autorita, spĺňajúce potreby rôznych scenárov použitia.

Aplikačné scenáre

Plynom izolovaný rozvádzač Sf6 integruje viacero funkcií a môže sa pochváliť výhodami, ako sú malé rozmery, bezúdržbová prevádzka a neovplyvnený hlavný okruh vonkajšími faktormi prostredia. Je obzvlášť vhodný pre drsné prostredia, ako sú podzemné, vysokohorské a pobrežné miesta, a je široko používaný v priemyselných a banské podniky, železnice, letiská, centrá miest a obytné oblasti v Číne a na celom svete, ktoré poskytujú stabilné a spoľahlivá podpora napájania pre rôzne rozvody energie.

Prevádzka, doprava a údržba

1. Operating Procedures

Všetky spínače sa musia ovládať pomocou zodpovedajúcej rukoväte. Spínače záťaže / vákuové spínače a príslušné uzemnenie spínače sú mechanicky blokované a môžu byť pridané ďalšie visiace zámky, aby sa zabránilo náhodnému spusteniu. Uzemňovacie spínače využívajú mechanizmus rýchleho ovládania: otáčanie rukoväte v smere hodinových ručičiek uzatvára okruh, otáčanie proti smeru hodinových ručičiek ho otvára. Pred otvorením alebo zatvorením kombinovanej jednotky alebo obvodu záťažového spínača a poistky istič, energiu treba skladovať. Po dokončení skladovania energie stlačením zeleného tlačidla otvorte alebo zatvorte obvod. Produkt je vybavený piatimi funkciami bezpečnostného blokovania; operácie napájania a odpojenia musia prísne dodržiavať špecifikácie.

2. Preprava a skladovanie

Plynom izolovaný rozvádzač Sf6 je vybavený zdvíhacími krúžkami na zdvíhanie a manipuláciu s vysokozdvižným vozíkom. po prijatí, skontrolujte prípadné poškodenia počas prepravy; akékoľvek poškodenie je potrebné ihneď nahlásiť prepravcovi. Po rozbalení, skontrolujte integritu ovládacej rukoväte, uistite sa, že ukazovateľ manometra je v zelenej zóne a vykonajte funkčné skúšky mechanických častí. Akékoľvek chyby alebo opomenutia musia byť bezodkladne oznámené dodávateľovi. Predtým inštaláciu a používanie skladujte na suchom, vetranom mieste a riadne zakryte.

3. Pokyny na údržbu

Všetky komponenty rozvádzača izolovaného plynom Sf6 sú v rámci svojej špecifikovanej životnosti bezúdržbové. Plyn nádrž je vyrobená z nehrdzavejúcej ocele; poškodené prístrojové dosky musia byť urýchlene opravené náterom kvôli korózii ochranu. Vonkajšie namontované mechanické časti uľahčujú obsluhu a výmenu; ochrana proti korózii a mazanie bolo aplikované pred odoslaním. V extrémnych prostrediach vyžadujú rotujúce časti pravidelnú kontrolu a údržbu a v prípade potreby výmenu. Za normálnych prevádzkových podmienok nie sú žiadne špeciálne kontroly požadované; pred prevádzkou skontrolujte, či je ukazovateľ manometra v zelenej zóne.

Komponenty signalizácie a riadenia

1. Vysokonapäťový displej a blokovacie zariadenie

Obsahuje funkcie detekcie komponentov pod napätím a fázového overenia. Elektrické blokovanie a prispôsobenie magnetický zámok bráni otvoreniu dverí káblového priestoru, keď je prívodný kábel pod napätím bezpečnosť personálu.

2. Indikátor poruchy

Podľa potreby možno vybaviť indikátorom poruchy panelu. V prípade medzifázového alebo zemného spojenia personál môže potvrdiť stav pod napätím a poruchovú oblasť prostredníctvom indikátora alarmu a rýchlo lokalizovať miesto poruchy. Alarm informácie je možné preniesť do monitorovacieho centra, aby pomohli personálu hliadky potvrdiť časť poruchy a umiestnenie.

3. Ochranné a riadiace zariadenie mikropočítača

Digitálne prúdové a napäťové ochranné a meracie zariadenie vhodné na ochranu, meranie a riadenie primárneho zariadenia, ako sú vedenia a distribučné transformátory. Môže nahradiť tradičné elektromagnetické relay protection. Prostredníctvom siete používateľského terminálu môže realizovať riadnu detekciu spotreby energie, alarm, ovládanie a inteligentný napájací internet, čím sa zlepšuje úroveň inteligencie systému distribúcie energie.
