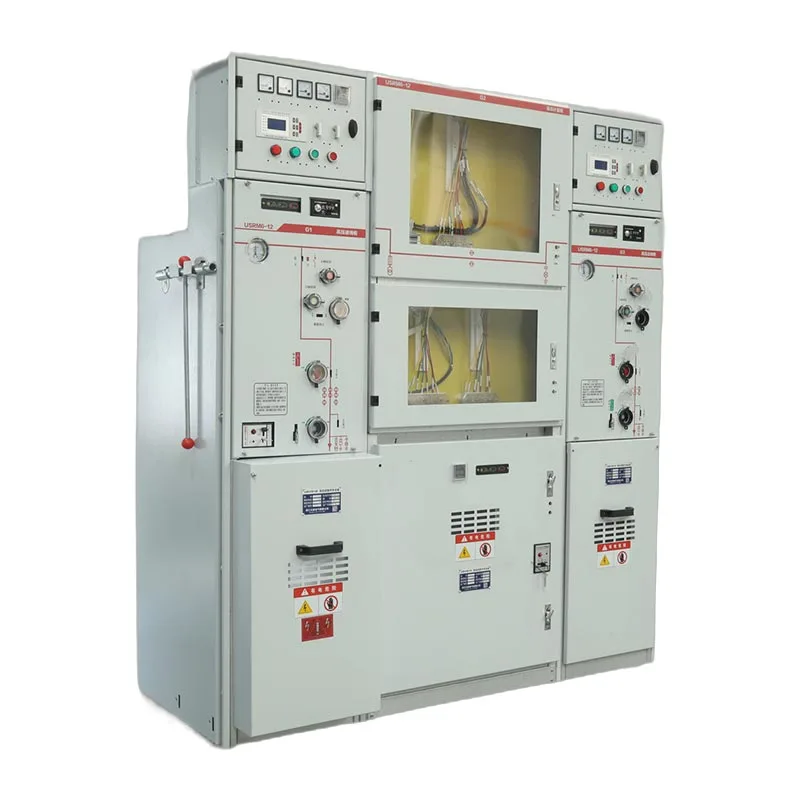

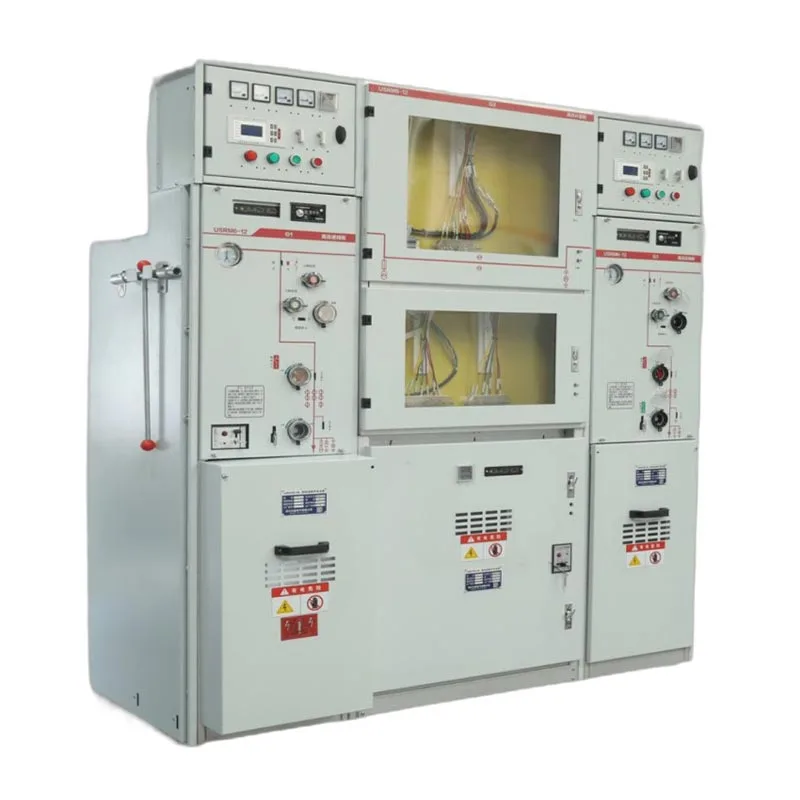

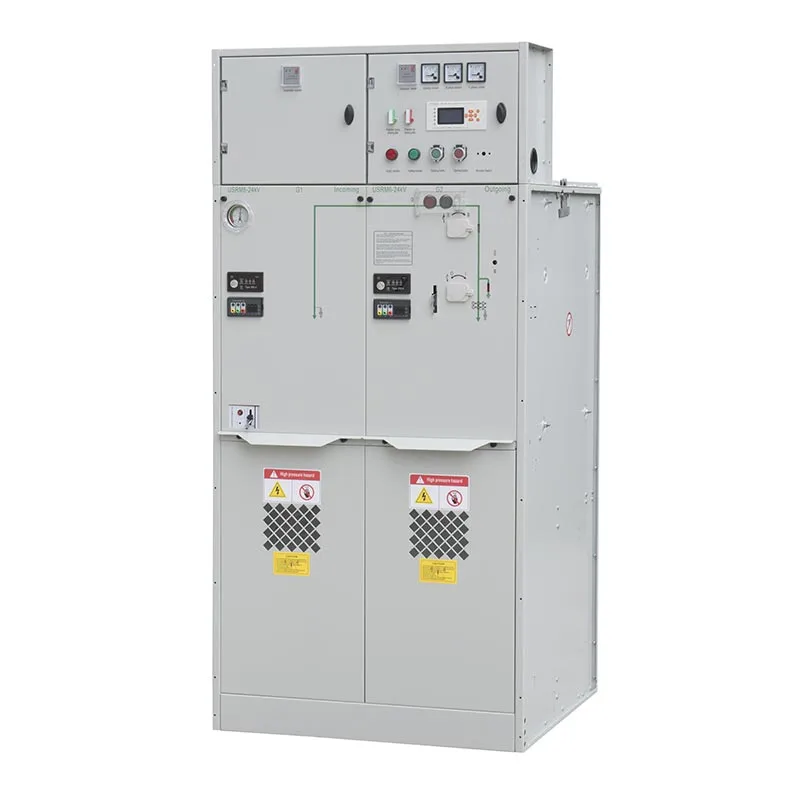

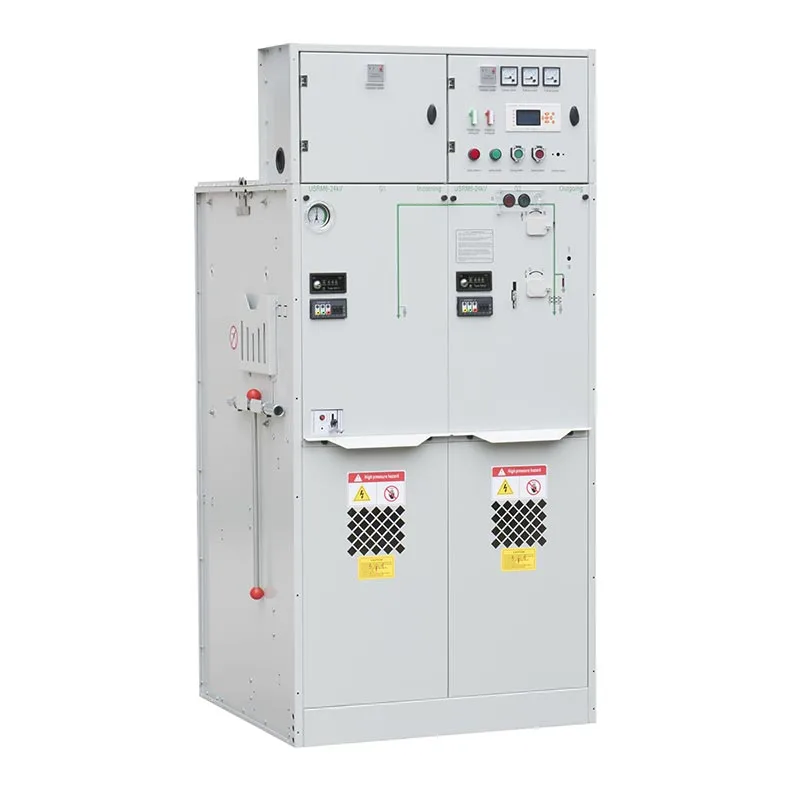

Pre kupujúcich 22kV SF6 GIS RMU rozvádzača kruhovej hlavnej jednotky sú kľúčovými faktormi nielen spínací výkon, ale aj to, ako rýchlo sa dajú lokalizovať poruchy, ako bezpečne môžu operátori pristupovať k zariadeniu a koľko je potrebné údržby potrebné počas celej životnosti. Usune rieši tieto požiadavky prostredníctvom indikácie vysokého napätia pod napätím, poruchy indikátory, ochrana mikropočítača a tlakovo uzavretý plynový systém.
RMU môže byť vybavené indikátormi porúch medzi fázami a medzi fázami a zemou. Akonáhle dôjde k poruche, indikátor poskytuje alarm, ktorý pomáha obslužnému personálu identifikovať postihnutú časť a lokalizovať miesto poruchy efektívnejšie.
V prípade distribučných sietí pripojených k monitorovaciemu centru sa informácie o poruchách môžu prenášať aj do monitorovací server, ktorý umožňuje riadiacej miestnosti identifikovať oblasť poruchy a konkrétnu polohu bez spoliehania sa úplne na manuálnu kontrolu.
Zariadenie na indikáciu vysokého napätia poskytuje vizuálnu pripomienku na kontrolu, či je primárny okruh zapnutý nabitý energiou. Podporuje tiež fázovú verifikáciu, ktorá pomáha operátorom potvrdiť elektrický stav pred prevádzkou.
Elektrické blokovacie spojenie a súvisiaci magnetický zámok môžu zabrániť otvoreniu dverí káblového priestoru otvorený, zatiaľ čo prívodný kábel zostáva pod napätím, čo poskytuje dodatočnú vrstvu ochrany počas údržby.
Voliteľné ochranné, meracie a riadiace zariadenie mikropočítača nahrádza tradičné elektromagnetické relé ochrana digitálnou monitorovacou technológiou. Môže byť použitý pre vedenia, distribučné transformátory a iné primárne zariadení.
Systém môže integrovať prúdovú a napäťovú ochranu, meranie, alarm a riadiace funkcie, podporu inteligentné riadenie napájania a komunikácia s monitorovacou sieťou zákazníka.
| Nie | Položky | Jednotka | Jednotka vypínača záťaže | kombinovaná jednotka | Jednotka ističa |
| 1 | Menovité napätie | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Menovitá frekvencia | Hz | 50 | 50 | 50 |
| 3 | Menovitý prúd | A | 630 | 125 (závisí od prúdu poistky) | 630 |
| 4 | Menovitá úroveň izolácie – 1 min. Odolné frekvenčné napätie – medzifáza, zem | kV | 42/65 | 42/65 | 42/65 |
| Menovitá úroveň izolácie – 1 min. Odolná vzdialenosť od napätia | kV | 48/79 | 48/79 | 48/79 | |
| Menovitá úroveň izolácie - 1 min. Frekvenčné napätie - Riadiaci a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Menovitá izolačná úroveň – Impulz osvetlenia – výdržné napätie – fáza Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Menovitá úroveň izolácie – Impulz osvetlenia vydrží napäťovo izolačná vzdialenosť | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Menovitý skratový prúd | kA/s | 25/4 | —— | 25/4 |
| 6 | Menovitý špičkový prúd | kA | 63 | —— | 63 |
| 7 | Menovitý skratový prúd | kA | 63 | Obmedzené VN poistkou | 63 |
| 8 | Menovitý skratový vypínací prúd | kA | —— | Obmedzené VN poistkou | 25./25 |
| 9 | Menovitý prenosový prúd | A | —— | 1700/1400 | —— |
| 10 | Menovitý aktívny vypínací prúd záťaže | A | 630 | —— | —— |
| 11 | Menovitý vypínací prúd v uzavretej slučke | A | 630 | —— | 630 |
| 12 | Mechanický prerušovač životnosti/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolácia/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odolnosť obvodu | μΩ | ≤ 150 | —— | ≤ 150 |
| 14 | Menovitý nabíjací tlak (pretlak 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ročná relatívna miera úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skriňa | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Zásobník plynu | IP67 | IP67 | IP67 |
Keď dôjde ku skratu medzi fázami alebo medzi fázou a zemou, indikátor poruchy spustí alarm indikáciou. Personál údržby môže použiť signál na identifikáciu postihnutého podávača a zúženie poruchy umiestnenie.
Pri projektoch vyžadujúcich centralizované monitorovanie môžu byť informácie o poruchách prenášané do monitorovacieho centra. The monitorovací počítač môže zobraziť zodpovedajúcu poruchovú časť a umiestnenie, čo pomáha tímom údržby znížiť čas na vyhľadávanie chýb a efektívnejšie obnovenie napájania.
Primárne komponenty skrine SF6 sú navrhnuté ako uzavretý systém a vo všeobecnosti nevyžadujú rutinu údržbu počas uvedenej životnosti za normálnych prevádzkových podmienok.

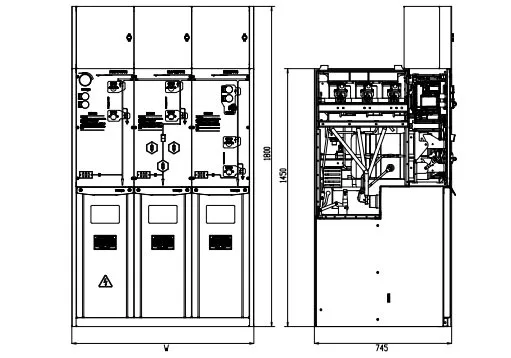

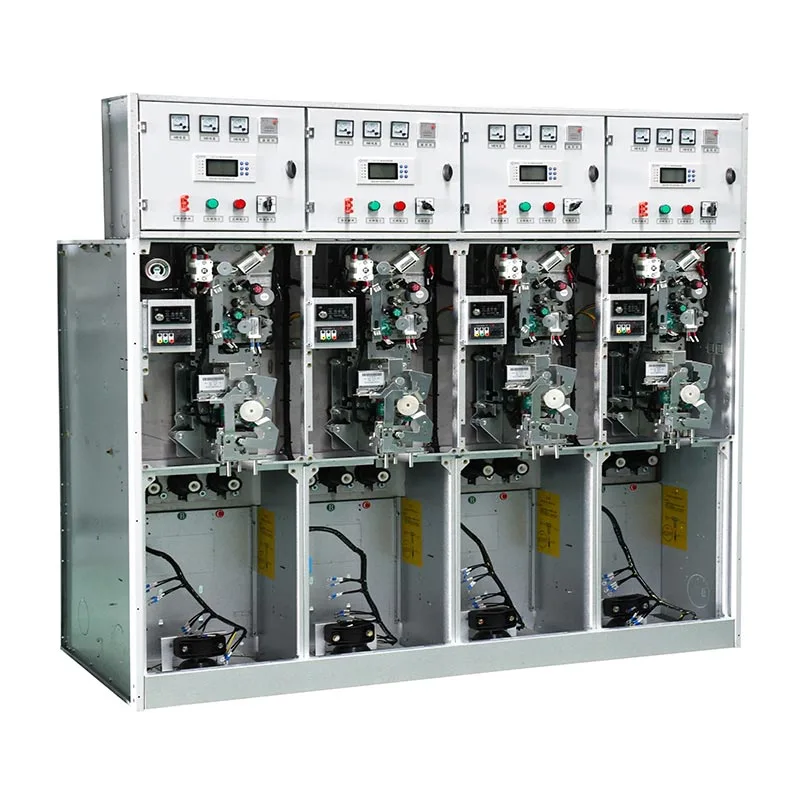

Plynová nádrž je vyrobená z nehrdzavejúcej ocele, ktorá poskytuje dlhodobú odolnosť proti korózii. Mechanický prevádzkové komponenty sú umiestnené mimo plynovej nádrže, čo umožňuje kontrolu, prevádzku a výmenu komponentov pohodlnejšie, keď je potrebný servis.
Pre inštalácie vystavené extrémnemu prachu, piesku alebo znečisteniu, periodická kontrola mechanických rotujúcich častí a odporúčané podmienky mazania.
Séria USRM6 používa tlakovo uzavretý plynový systém a za normálnych okolností nevyžaduje špeciálnu kontrolu plynu prevádzkové podmienky.
Pred prevádzkou je potrebné skontrolovať tlakomer. Za normálnych podmienok by mal indikátor tlaku zostať v zelenej prevádzkovej oblasti. Referenčný tlak je 0,14 MPa, pričom tlak plynu je udržiavaný vyššie 0,135 MPa pri 20°C za špecifikovaných podmienok tesnenia.
Očakávaná ročná miera úniku plynu je menšia ako 0,1 %, čo podporuje dlhodobú výkonnosť tesnenia plynu.
Rozvádzač kruhovej hlavnej jednotky 22kv Sf6 Gis Rmu je vyvinutý s odkazom na požiadavky IEC 298 s navrhnutým životnosť viac ako 30 rokov za normálnych prevádzkových podmienok.
Vzduchotesný dizajn spínača pomáha udržiavať plynové tesnenie počas očakávanej servisnej doby, čím sa znižuje potreba častú údržbu súvisiacu s plynom a pomáha zákazníkom kontrolovať dlhodobé prevádzkové náklady.
| Kľúčová úvaha | Usune 22kV SF6 GIS RMU | Konvenčné RMU |
| Izolácia | Izolované plynom SF6 | Závisí od konštrukcie zariadenia |
| Detekcia porúch | Voliteľná lokálna a vzdialená signalizácia poruchy | Často sa viac spolieha na manuálnu kontrolu |
| Monitorovanie | K dispozícii je digitálna ochrana a komunikácia | Môže vyžadovať samostatné monitorovacie zariadenie |
| Bezpečnosť | Živá indikácia a elektrické/magnetické blokovanie | Závisí od konfigurácie |
| Údržba | Utesnený primárny systém s nízkymi nárokmi na údržbu | Požiadavky na údržbu sa líšia |
| Nádrž na plyn | Utesnená nádrž z nehrdzavejúcej ocele | Závisí od konštrukcie |
| Životnosť | Navrhnuté na viac ako 30 rokov za normálnych podmienok | Závisí od dizajnu a údržby produktu |
Rozvádzač Usune 22kv Sf6 Gis Rmu je vhodný pre priemyselné distribučné siete, kde je podávače potrebujú spoľahlivé spínanie a rýchle lokalizovanie poruchy. Pomôcť môžu indikátory porúch a digitálne ochranné zariadenia tímy údržby identifikujú abnormálne úseky efektívnejšie.
RMU je možné nakonfigurovať s ochranou mikropočítača a funkciami merania pre distribučné transformátory, zabezpečenie monitorovania prúdu a napätia, alarmových a ochranných funkcií v rámci siete vysokého napätia.
Pre zákazníkov vyvíjajúcich inteligentné systémy rozvodu energie môže RMU pripojiť ochranu, meranie, poruchu signalizačné a komunikačné funkcie do centrálneho monitorovacieho systému, podporujúce diaľkovú identifikáciu porúch a efektívnejšiu správu siete.
Zákazník použil rozvádzač hlavnej kruhovej hlavnej jednotky Usune 22kv Sf6 Gis Rmu pre priemyselnú kruhovú sieť s viacerými prichádzajúce a odchádzajúce podávače. Počas uvádzania do prevádzky sa zákazník zameral na to, či operátori dokážu rýchlo identifikovať postihnutý napájač, keď došlo k poruche medzi fázami alebo medzi fázou a zemou. Integrovaný indikátor poruchy poskytli informácie o lokálnom poplachu, ktoré pomohli personálu údržby zúžiť časť poruchy pred vykonaním kontrola na mieste.
Pre aplikáciu na rozvod transformátora si zákazník vybral RMU s mikropočítačovou ochranou a ovládacie zariadenie. Systém zabezpečoval digitálne monitorovanie prúdu a napätia spolu s ochranou a alarmom funkcie. Zákazník považoval túto konfiguráciu za vhodnejšiu na monitorovanie prevádzkových podmienok transformátora než sa spoliehať len na konvenčnú reléovú ochranu.
Zákazník vyžadujúci centralizovaný monitoring distribúcie pripojil poruchovú signalizáciu a digitálnu ochranu RMU funkcie do monitorovacieho centra. Keď sa vygeneroval signál poruchy, monitorovacia obrazovka mohla identifikovať zodpovedajúcu poruchovú časť, ktorá umožňuje operačnému tímu určiť, kde bola potrebná kontrola v teréne a zlepšiť efektivitu riešenia problémov.
Pre zákazníkov, ktorí prevádzkujú RMU za normálnych prevádzkových podmienok, utesnená nádrž na plyn SF6 znižuje potrebu bežnú vnútornú údržbu. Zákazníci tiež oceňujú externé mechanické ovládacie komponenty, pretože môžu byť skontrolovať alebo vymeniť pohodlnejšie, keď je potrebná údržba.
Zhejiang Usune Electric Co., Ltd. má zavedené systémy manažérstva podľa ISO 9001 Systém manažérstva kvality, ISO 14001 Systém environmentálneho manažérstva a ISO 45001 Systém manažérstva bezpečnosti a ochrany zdravia pri práci.

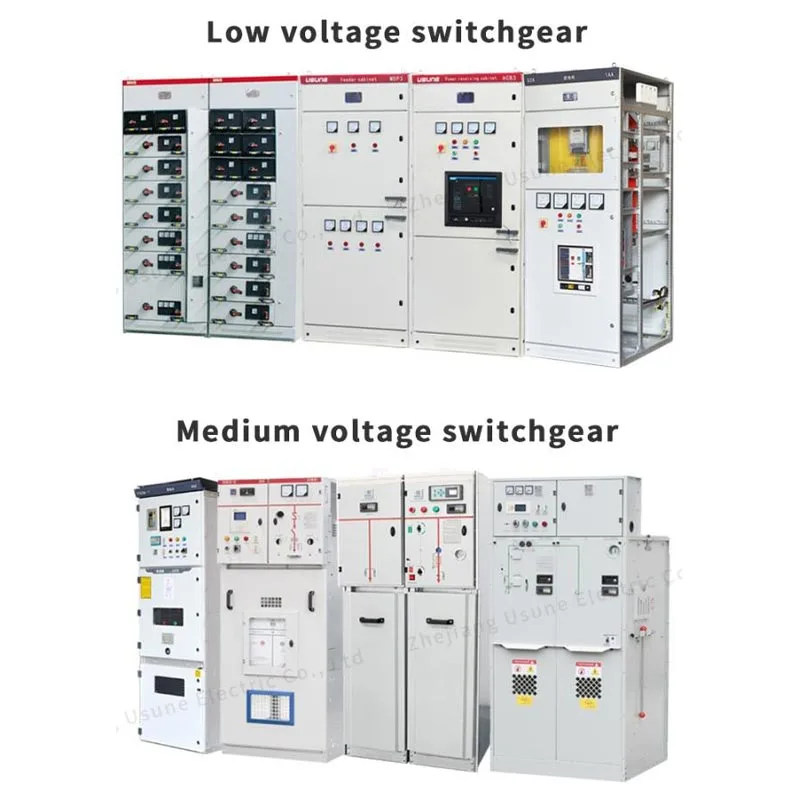

Na splnenie rôznych požiadaviek medzinárodného trhu boli produkty strednonapäťových rozvádzačov Usune relevantné Štandardné typové testy IEC a GB, pričom príslušné produkty získali certifikáciu CE. Tieto systémy podporujú konzistentne kvalita výroby, testovanie produktov a technická zhoda pre projekty distribúcie energie stredného napätia.
áno. RMU môže byť vybavené indikátormi porúch schopnými detekovať medzifázové a medzifázové poruchy a poskytovanie miestnych alarmových indikácií.
áno. Ak je vybavený zodpovedajúcim komunikačným a monitorovacím systémom, môžu sa prenášať informácie o poruchách do monitorovacieho centra, kde je možné zobraziť dotknutý úsek a polohu poruchy.
Za normálnych prevádzkových podmienok si tlakovo uzavretý systém nevyžaduje špeciálnu rutinnú kontrolu plynu. The manometer by sa mal pred prevádzkou skontrolovať a za normálnych podmienok by mal zostať v zelenej oblasti.
Séria USRM6 je navrhnutá na životnosť viac ako 30 rokov za normálnych prevádzkových podmienok, s an očakávaná ročná miera úniku plynu nižšia ako 0,1 %.
Usune kombinuje utesnenú izoláciu SF6, indikáciu poruchy, indikáciu živých častí, bezpečnostné blokovanie, digitálne ochrana a nenáročná prevádzka v jednom strednonapäťovom riešení RMU, vďaka čomu je vhodný pre moderný ring sieťové a inteligentné distribučné aplikácie.
