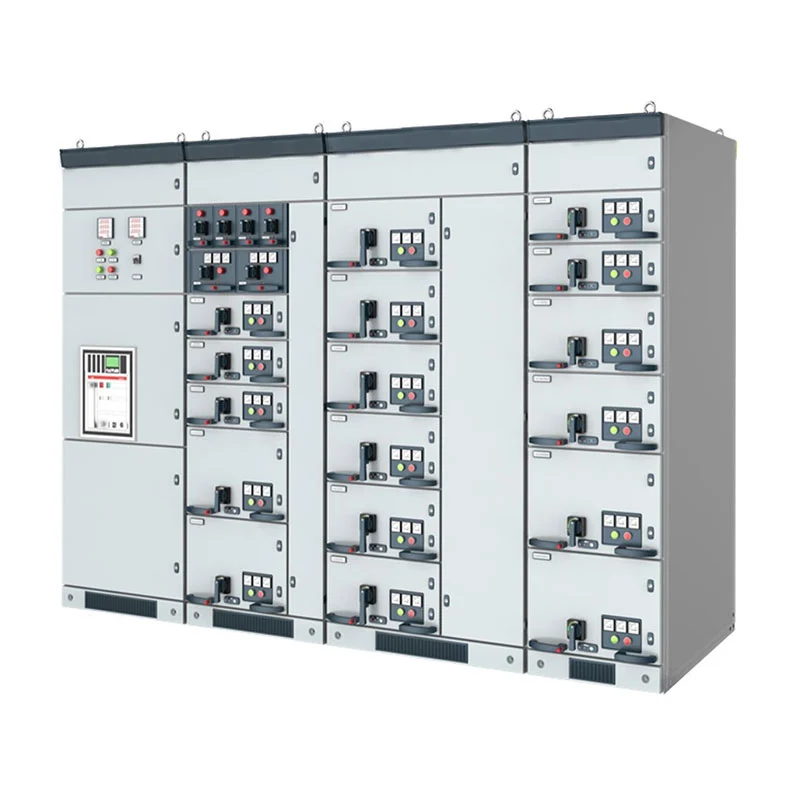

Nízkonapäťový výsuvný distribučný rozvádzač, vyvinutý spoločnosťou Zhejiang Usune Electric Co., Ltd., je vhodný pre striedavý prúd 50Hz systémy s menovitým pracovným napätím do 400V a menovitým prúdom do 3150A. Dizajn kombinuje medenú prípojnicu rozvody, konfigurovateľné ističe, organizované sekundárne vedenie a vyhradené káblové priestory na podporu rôznych rozloženia projektu. Usune vyrába a dodáva riešenia nízkonapäťových rozvádzačov pre elektrárne, rozvodne, továrne, banské zariadenia, komerčné budovy a iné projekty distribúcie energie v Číne a na zámorských trhoch.
Rôzne elektrické záťaže vyžadujú rôzne usporiadanie podávačov. Skriňu je možné konfigurovať podľa diagram distribúcie energie, umožňujúci vstupné obvody, výstupné obvody, motorové napájače a jalový výkon kompenzačné obvody usporiadané v rámci rovnakého nízkonapäťového distribučného systému.
Pre väčšie požiadavky na rozvody môžu byť univerzálne ističe, ako sú série Emax, MT, 3WN, AH a ME vybrané podľa návrhu projektu. Konfigurácia môže tiež obsahovať lisované ističe, záťaž spínače a iné elektrické komponenty na základe požadovaného menovitého prúdu a schémy ochrany.
Tento prístup konfigurácie umožňuje namiesto toho prispôsobiť zariadenie rôznym architektúram distribúcie energie spoliehania sa na jedno pevné elektrické usporiadanie.
Hlavná prípojnica a odbočné prípojnice používajú elektrolytickú meď na zabezpečenie stabilnej prúdovej cesty medzi prichádzajúcimi a odchádzajúce okruhy. Na príslušnú prípojnicu sa aplikuje izolácia spomaľujúca horenie a teplom zmrštiteľné manžety sekcií na zlepšenie ochrany izolácie a zachovanie jasnej identifikácie fáz.
Usporiadanie prípojníc je navrhnuté podľa elektrického výkresu a požiadaviek na menovitý prúd. Flexibilné prípojnicové spojenia môžu byť tiež poskytnuté na vstupnom spojení medzi zbernicovým mostíkom a hlavným obvodom istič tam, kde to vyžaduje projektový návrh.
Pre obstarávacie tímy táto konfigurácia pomáha zjednodušiť párovanie rozvádzača s predradenými transformátormi, autobusové mosty a nadväzujúce napájacie systémy.

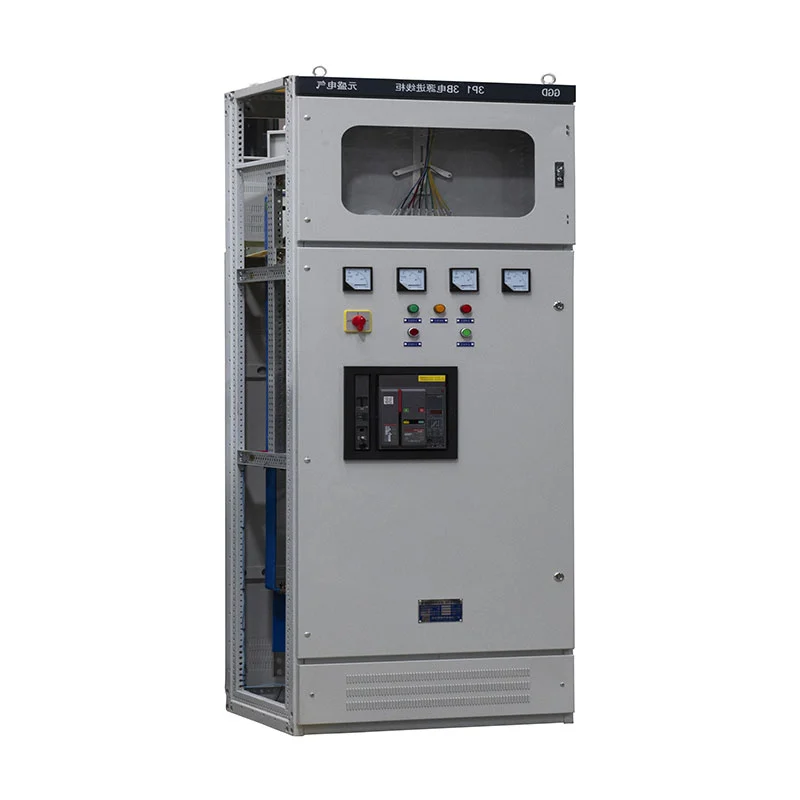

Rám skrine a vnútorné priečky sú vyrobené z oceľových plechov valcovaných za studena. Štandardná doska hrúbka nie je menšia ako 2 mm, poskytuje dostatočnú mechanickú pevnosť pre normálnu prevádzku, kontrolu a údržbu.
Štruktúra skrine poskytuje vyhradené priestory pre elektrické komponenty, káblové pripojenia a sekundárne ovládanie elektroinštalácie. Dvere, ovládacie rukoväte, identifikačné štítky a vnútorné štítky sú usporiadané podľa elektriky dizajn na uľahčenie identifikácie okruhu počas uvádzania do prevádzky a údržby.
Medená uzemňovacia zbernica PE vedie pozdĺž smeru usporiadania skrine. Komponenty vyžadujúce uzemnenie môžu byť pripojený k tomuto vodiču, s vyhradenými uzemňovacími svorkami určenými na pripojenie k externému uzemneniu siete.
Sekundárny okruh je usporiadaný podľa projektových výkresov a požiadaviek na ovládanie. Použitie riadiacej kabeláže flexibilné izolované medené vodiče a sú usporiadané do zväzkov, aby poskytovali čisté a udržiavateľné vnútorné vedenie usporiadanie.
Riadiace obvody vo všeobecnosti používajú vodiče 1,5 mm², zatiaľ čo obvody striedavého prúdu používajú vodiče 2,5 mm², v závislosti od konečný inžiniersky dizajn. Používajú sa svorkovnice spomaľujúce horenie a čísla vodičov alebo identifikačné značky obvodov sú dodávané tak, aby zodpovedali elektrickým výkresom.
Pre vstupné skrine je možné do ochrany ističa začleniť podpäťovú vypínaciu ochranu usporiadanie. Signalizačné svetlá, ovládacie spínače a meracie prístroje môžu byť tiež nakonfigurované podľa funkcie každého okruhu.

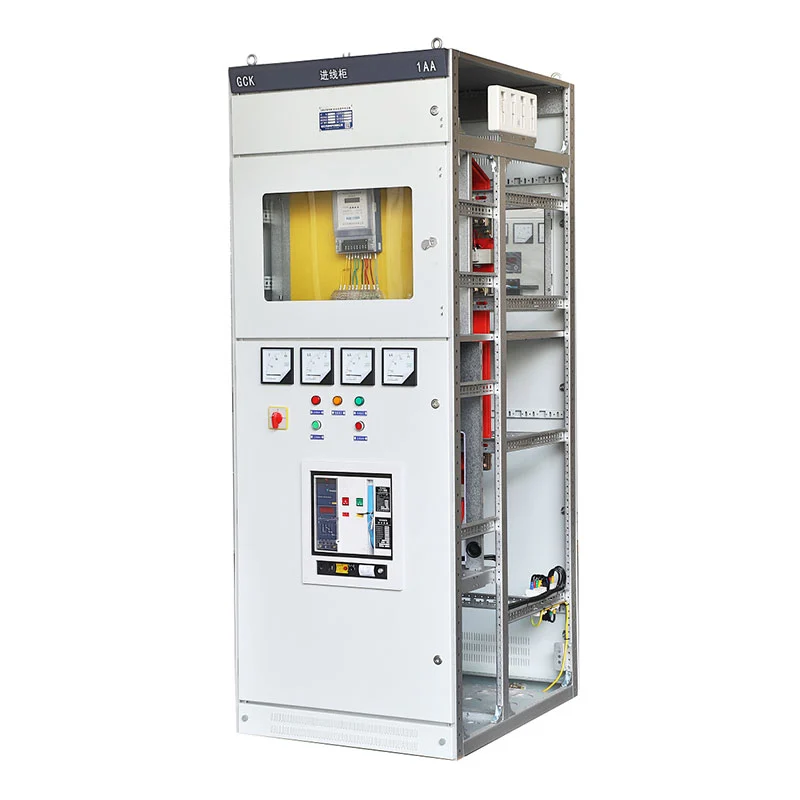

Nízkonapäťový výsuvný distribučný rozvádzač možno nakonfigurovať na niekoľko bežných nízkonapäťových napájacích zdrojov distribučných funkcií. Prichádzajúca skriňa prijíma energiu z predradeného transformátora alebo zdroja energie výstupné skrine distribuujú elektrickú energiu do nadväzujúcich záťaží.
Obvody riadenia motora môžu byť usporiadané pomocou konfigurácií veľkých a malých zásuviek, s ističmi alebo poistkami otočné spínače záťaže zvolené podľa charakteristiky motora. Kompenzačné skrinky kondenzátora môžu obsahovať manuálne, automatické alebo diaľkové zariadenie na kompenzáciu jalového výkonu.
Toto modulárne usporiadanie umožňuje, aby rovnaká platforma skrine podporovala rôzne úlohy distribúcie elektrickej energie jeden projekt.
| Položka | Špecifikácia |
| Typ produktu | Nízkonapäťový výsuvný distribučný rozvádzač |
| Menovité pracovné napätie | 0,4 kV |
| Menovitá frekvencia | 50 Hz |
| Rated Current | Až 3150A |
| Stupeň ochrany | IP23 |
| Inštalácia | Vnútorný |
| Nadmorská výška | ≤ 2000 m |
| Úroveň znečistenia | Úroveň 3 |
| Teplota okolia | -10°C až +40°C |
| Denná priemerná relatívna vlhkosť | ≤ 95 % |
| Priemerná mesačná relatívna vlhkosť | ≤ 90 % |
| Seizmická intenzita | ≤ Veľkosť 8 |
| Materiál hlavnej prípojnice | Elektrolytická meď |
| Materiál skrine | Oceľový plech valcovaný za studena |
| Štandardná farba skrinky | Elektricky sivá, RAL7032 |
| Model | Menovité napätie (V) | Menovitý prúd (A) | Menovitý skratový vypínací prúd (KA) | Menovitý krátkodobý výdržný prúd (1s) (kA) | Menovitý špičkový výdržný prúd (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kód produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Zariadenie je určené na vnútornú inštaláciu v prostrediach bez silných vibrácií, nárazov alebo korózie podmienky. Teplota okolia by mala zostať medzi -10 °C a +40 °C, s priemernou teplotou do 24 hodiny nepresahujúce +35°C.
Nadmorská výška inštalácie je zvyčajne obmedzená na 2000 m. Pri maximálnej teplote okolia +40°C je rel vlhkosť by nemala presiahnuť 50%, pričom vyššia relatívna vlhkosť môže byť povolená pri nižších teplotách podľa príslušné podmienky prostredia.
Sklon inštalácie by nemal presiahnuť 5° od vertikálnej roviny. Ak je zariadenie potrebné pre špeciálne prostredia alebo prevádzkových podmienok, konečná konfigurácia môže byť určená prostredníctvom technickej konzultácie medzi Usune a zákazníkom.
Elektrická bezpečnosť je riešená konštrukciou skrine a ochranou obvodu. Mechanické a elektrické blokovacie funkcie sú začlenené podľa zvolenej konfigurácie na zníženie prevádzkových chýb.
Skriňa používa jasne identifikované štítky obvodov a čísla komponentov, zatiaľ čo systém uzemnenia poskytuje a vyhradená medená zbernica PE pre uzemnenie. Káblové priehradky môžu byť navrhnuté s dostatočným priestorom pre káblové hlavy a v prípade potreby inštalácia prúdového transformátora s nulovou sekvenciou.
Predné a zadné dvere sú navrhnuté pre stabilné otváranie a zatváranie, zatiaľ čo ovládacie prvky sú umiestnené na zabráňte zasahovaniu do dvierok skrinky a rukoväte.
Usune vyrába svoje nízkonapäťové elektrické zariadenia podľa platných požiadaviek IEC a GB. Relevantné normy zahŕňajú GB/T 14048.2, GB 7251.12 a príslušné požiadavky IEC na nízkonapäťové rozvádzače a zostavy riadiaceho zariadenia.
Systém výroby a riadenia je podporený certifikáciami ISO 9001, ISO 14001 a ISO 45001. Produkt možno dodať aj s CE certifikáciou a príslušnou skúšobnou dokumentáciou podľa požiadaviek projektu.
Tieto certifikácie a štandardy poskytujú tímom obstarávateľov zdokumentovaný základ pre hodnotenie dodávateľov, projekt schválenie a medzinárodný nákup.
Kontrola kvality zahŕňa materiály skrine, medené prípojnice, elektrické komponenty, sekundárne vedenie a hotové montáž. Komponenty sa vyberajú podľa schválených konštrukčných výkresov a technických špecifikácií.
Pred dodaním sa zmontované zariadenie podrobuje bežnej kontrole a testovaniu. Zapojenie, identifikácia komponentov, uzemňovacie spojenia, konštrukcia skrine a elektrické funkcie sú kontrolované podľa projektovej dokumentácie k znížiť problémy s inštaláciou a uvedením do prevádzky u zákazníka.
Usune tiež vedie výrobné a kontrolné záznamy na podporu overovania kvality a sledovateľnosti projektu.
Nízkonapäťový výsuvný distribučný rozvádzač bol dodaný pre projekt Cas-space Rocket Launch Project, kde sa vyžaduje spoľahlivá distribúcia nízkeho napätia pre projektové zariadenia a podpornú elektrinu systémov.
Pre inžinierske projekty s viacerými elektrickými záťažami a rôznymi distribučnými obvodmi je modulárna skriňa konfigurácia umožňuje organizovať prichádzajúce napájanie, napájacie obvody a pomocné elektrické funkcie podľa projektový návrh rozvodu energie.

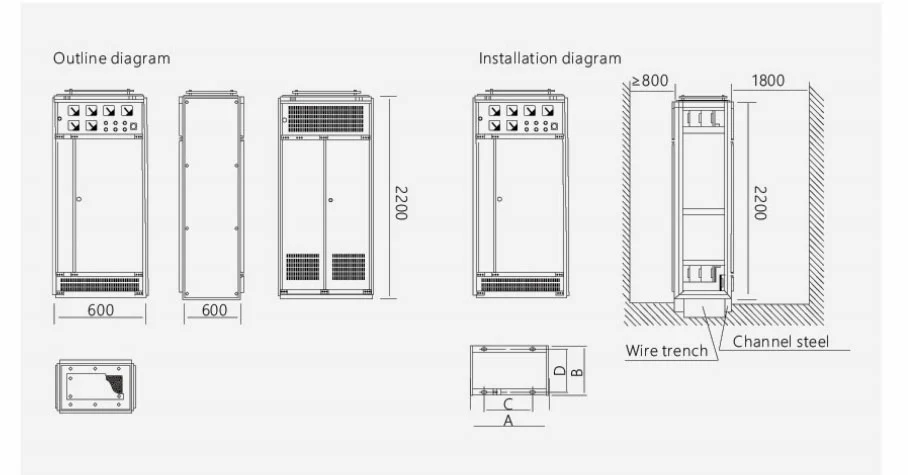

Rozmery skrine je možné určiť podľa schválených elektrických výkresov, výberu komponentov, kábla vstupné požiadavky a podmienky inštalácie na mieste. Usune môže poskytnúť zodpovedajúce rozmerové výkresy pre inžinierska kontrola pred výrobou.
Usune vykonáva kontrolu a rutinné testovanie pred odoslaním. Proces testovania zahŕňa montáž skrine, elektrické pripojenia, inštalácia komponentov, uzemnenie, sekundárne vedenie a ďalšie relevantné funkcie.
Skúšobné správy a technická dokumentácia môžu byť poskytnuté podľa požiadaviek projektu, čo pomáha zákazníkom dokončiť vstupnú kontrolu, inštaláciu a uvedenie do prevádzky.
Štandardná konfigurácia je dimenzovaná na 0,4 kV s menovitým prúdom až 3150 A. Konečná elektrická konfigurácia sa určuje podľa projektového zaťaženia a konštrukčných výkresov.
áno. Usune môže prispôsobiť konfiguráciu skrine podľa elektrických schém, množstva obvodov, komponentov výber, smer vstupu káblov, rozmery skrine a ďalšie požiadavky projektu.
Systém sa môže prispôsobiť rôznym konfiguráciám ističov. Univerzálne ističe ako Emax, MT, Séria 3WN, AH a ME je možné vybrať podľa schváleného dizajnu.
áno. Konfigurácie ovládania motora môžu byť usporiadané pomocou rôznych veľkostí zásuviek a vhodných ističov alebo poistky záťažové spínače podľa kapacity motora a požiadaviek na ochranu.
Hlavné a odbočné prípojnice používajú elektrolytickú meď. Príslušné časti prípojníc môžu byť vybavené retardérom horenia izolácia a teplom zmrštiteľné ochranné návleky.
Usune môže poskytnúť technické špecifikácie, elektrické výkresy, rozmerové výkresy, skúšobné správy a relevantné kvalitná dokumentácia podľa požiadaviek projektu.
Štandardná dodacia lehota je vo všeobecnosti 15–20 dní v závislosti od konfigurácie, množstva a požiadaviek projektu.
Usune má viac ako 14 rokov skúseností vo výrobe elektrických zariadení a projektových produktov rozvoj. Jeho inžiniersky tím môže pracovať na zákazníckych výkresoch a elektrických špecifikáciách na vývoji požadovaná konfigurácia skrine.
So systémami riadenia ISO 9001, ISO 14001 a ISO 45001, zhodou s normami IEC a GB, certifikáciou CE a rutinné továrenské testovanie, Usune poskytuje nízkonapäťové distribučné zariadenia pre domáce aj medzinárodné projektov.
Pre projekt vyžadujúci nízkonapäťový výsuvný distribučný rozvádzač môžu zákazníci poskytnúť jednolinku diagram, menovitý prúd, počet vstupných a výstupných obvodov, požiadavky na komponenty a rozmery skrine. Usune potom môže pripraviť zodpovedajúcu technickú konfiguráciu a cenovú ponuku.
