Vnútorný vákuový istič na strane Usune je pevný vysokonapäťový rozvádzač, ktorý sa primárne používa v pevných spínací prístroj. Môže byť použitý samostatne alebo integrovaný do kruhových sieťových napájacích systémov, krabicových transformátorov, a rôzne neštandardné systémy napájania. Jeho hlavná výhoda spočíva v technológii vákuového zhášania oblúka, predchádzanie znečisteniu a škodám spôsobeným tradičnými médiami na hasenie oblúka, efektívne zlepšenie napájania bezpečnosť a stabilita. Tento produkt je nezávisle vyvinutý a vyrobený továrňou Usune so zrelým výrobné procesy a prísna kontrola kvality, ktorá zabezpečuje stabilnú a spoľahlivú prevádzku v rôznych komplexoch podmienky.
Normy a autorita produktu Na zaistenie spoľahlivosti a zhody produktu používa bočný vnútorný vysávač Usune Circuit Breaker prísne dodržiava autoritatívne domáce a medzinárodné normy, vrátane GB/T1984-2014 "High" Napäťové ističe", JB3855-1996 "3,6~40,5KV Vnútorné vysokonapäťové vákuové ističe" a DL/T403-2000 "Technické podmienky pre objednávanie vákuových ističov 12~40,5KV" a spĺňa príslušné požiadavky IEC62271-100:2008. Každý výrobok prechádza prísnou továrenskou kontrolou pred opustením továrne a všetkými technickými kontrolami parametre spĺňajú konštrukčné požiadavky, čo dokazuje záväzok spoločnosti Usune ku kvalite produktu a zaisteniu bezpečného používania pre používateľov.
Vnútorný vákuový istič namontovaný na boku je vysoko prispôsobivý rôznym prostrediam a je vhodný pre nasledujúce vnútorné prevádzkové podmienky:
1. Teplota okolia: maximálne +40 ℃, minimálne -15 ℃
2. Okolitá vlhkosť: Priemerná denná relatívna vlhkosť ≤95 %, mesačná priemerná ≤90 %; denný priemerný tlak pár
≤22×10⁻³MPa, mesačný priemer ≤1,8×10⁻³MPa
3. Nadmorská výška: Nepresahujúca 1000 m
4. Seizmická intenzita: Nepresahujúca 8 stupňov
5. Atmosférické prostredie: Bez značného množstva prachu, dymu, korozívnych a horľavých plynov, výparov alebo soľnej hmly
znečistenia.
Poznámka: Ak skutočné prevádzkové prostredie prekračuje vyššie uvedené normálne požiadavky, poraďte sa s profesionálny výrobca Usune na prispôsobenie vhodného riešenia produktu.

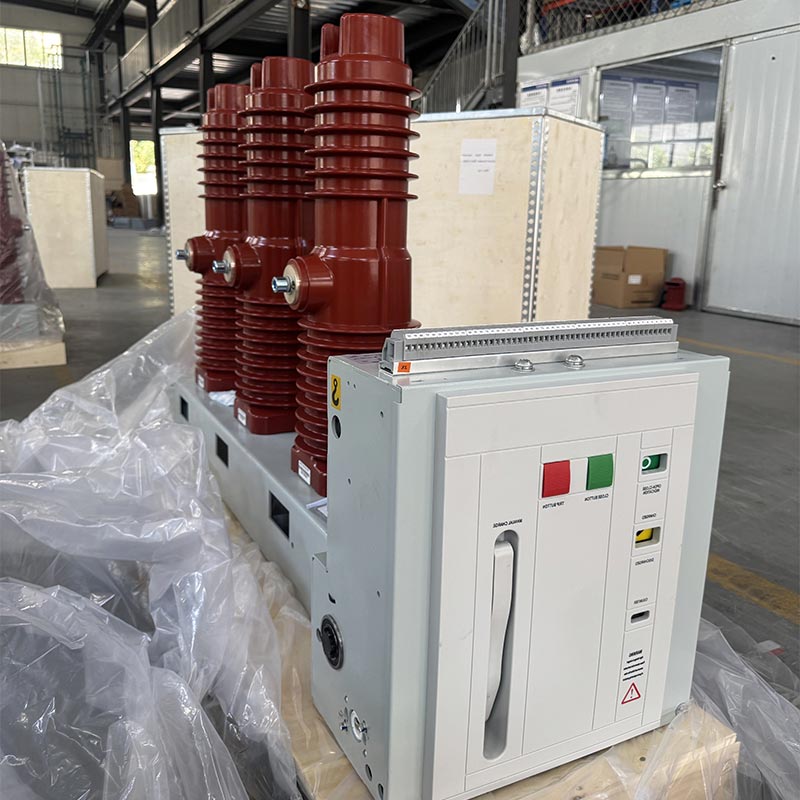

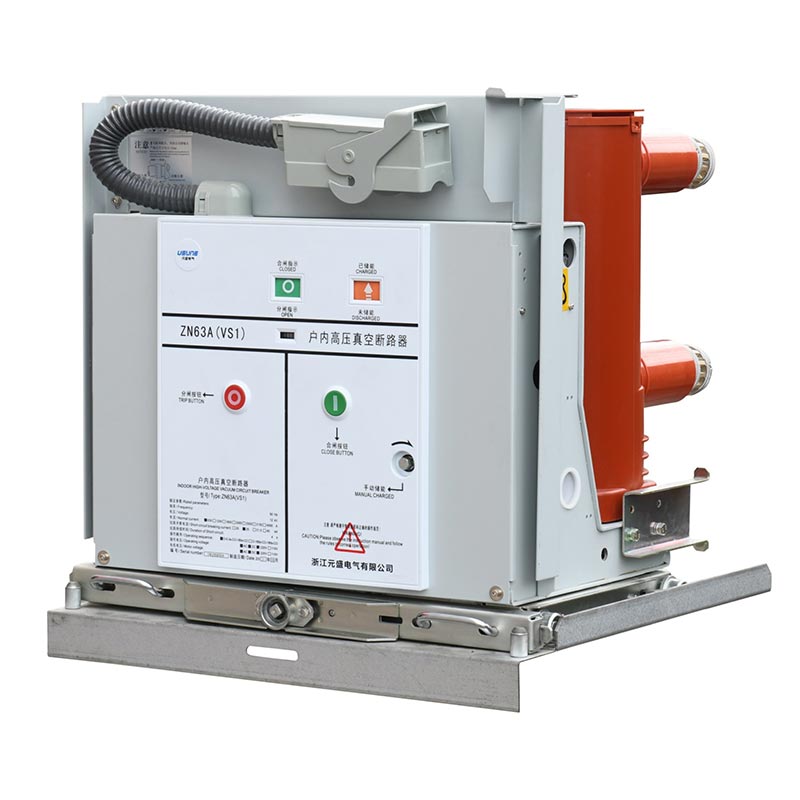

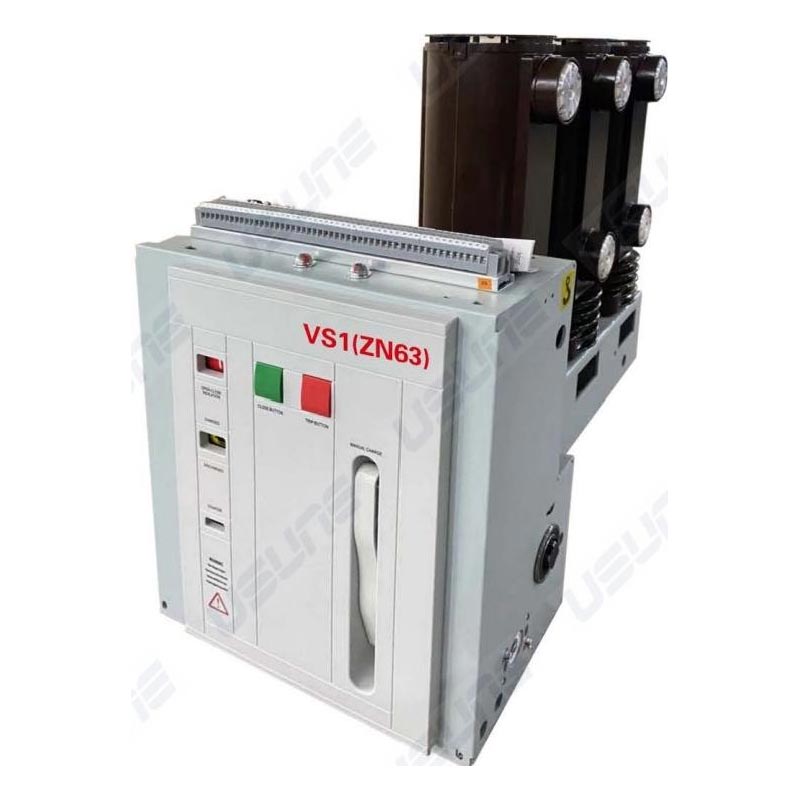

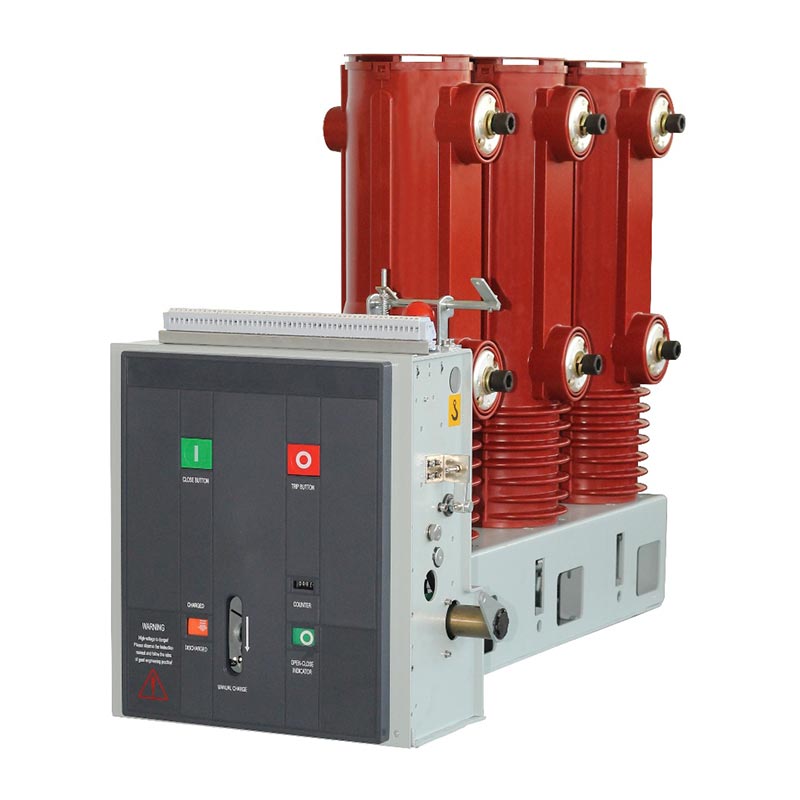

Vnútorný vákuový istič namontovaný na boku využíva usporiadanie ovládacieho mechanizmu spredu dozadu a zhášacia komora. Hlavný vodivý obvod je trojfázový typ namontovaný na podlahu. Vákuový prerušovač je pozdĺžne inštalovaný v rúrkovom izolačnom valci vyrobenom procesom epoxidovej živice APG. Toto poskytuje vynikajúci výkon proti tečeniu, výrazne znižuje hromadenie prachu na povrchu prerušovača, zabraňuje vonkajším faktorom ovplyvňovať jeho prevádzku a zabezpečuje vysoký izolačný výkon aj vo vlhkom prostredí silne znečistené prostredie.
Ovládací mechanizmus je rovinný pružinový mechanizmus, ktorý podporuje ručné akumulovanie elektrickej energie. The prevádzkový motor je inštalovaný v prednej skrini prerušovača. Skriňa je rozdelená do piatich montáží priestory štyrmi medziľahlými priečkami, v ktorých sú umiestnené komponenty na skladovanie energie, prenos, vypínanie a vyrovnávaciu pamäť resp. Produkt integruje prerušovač a ovládací mechanizmus do jedného dizajnu, ktorý zaisťuje vysoký výkon stupeň zhody medzi prevádzkovým výkonom mechanizmu a otváraním a zatváraním prerušovača požiadavky. To znižuje zbytočné medzikroky, znižuje spotrebu energie a hlučnosť a zlepšuje prevádzková spoľahlivosť.
| sériové číslo | Meno | Jednotka | Parameter |
| 1 | Menovité napätie | kV | 12 |
| 2 | Menovitá úroveň izolácie | - | 1min výkon Odolné napätie frekvencie: 42kV; Menovité výdržné napätie blesku: 75 kV |
| 3 | Menovitá frekvencia | HZ | 50 |
| 4 | Rated Current | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Menovitý skratový vypínací prúd | KA | 20, 25, 31,5, 40 |
| 6 | Mechanický život | Times | 20 000 (50 KA: 10 000-krát) |
| 7 | Čas skladovania energie | S | ≤10 |
| 8 | Menovité prevádzkové napätie zatvárania a otvárania | V | AC110/220, DC110/220 |
1. Skontrolujte, či nie je poškodený istič. Ak je poškodený, okamžite ho prestaňte používať.
2. Odstráňte nečistoty (najmä z izolačného povrchu). Kontaminanty vznikajúce pri preprave resp
skladovanie môže ovplyvniť izolačné vlastnosti produktu.
3. Manuálne ovládajte istič na uloženie energie a podľa potreby vykonávajte operácie zatvárania/vypínania,
sledujte, či sú indikátory stavu zásobníka energie a polohy zatvorenia/otvorenia normálne.
4. Prevádzkujte istič na uloženie energie a vykonávajte operácie zatvárania/vypínania pomocou prevádzkového výkonu
napájanie, kontrola, či sú indikátory stavu akumulácie energie a polohy normálne.
5. Obsluha ističa typu ručného vozíka: Vložte rukoväť do tlačného otvoru, otočte ju v smere hodinových ručičiek,
dopredu a proti smeru hodinových ručičiek, aby sa zasunuli, s celkovým zdvihom tlače 300 ± 3 mm; v otvorenej polohe ním plynulo pohybujte
do pracovnej alebo testovacej polohy, otočte rukoväťou 30-krát strednou rýchlosťou, kým nezačujete „cvaknutie“,
čo naznačuje, že je na svojom mieste (nepoužívajte nadmernú silu, aby ste nepoškodili tlačný mechanizmus). V tejto dobe,
aktivujú sa zodpovedajúce indikátory polohy (S8, S9).
Poznámka: Pri použití uzatváracieho blokovacieho zariadenia musí byť na jeho odblokovanie pripojené napájanie blokovacieho obvodu pred zatvorením; pri vybaľovaní pracujte podľa požiadaviek na balenie zdvíhaním kolena ističa aby sa zabezpečilo, že spodné odchádzajúce rameno je zaťažené, aby sa zabránilo silným nárazom a vibráciám; odstráňte zdvíhacie zariadenie ako potrebné pred umiestnením do skrinky.
Prípad: Veľký priemyselný park v južnej Číne zakúpil 50 bočných vnútorných vákuových ističov Usune (model VS1-12/1250-25) pre svoj výrobný dielenský rozvodný systém elektrickej energie. V parku funguje viacero výrobných liniek alternatívne vyžadujú časté spínanie napájania a vysokú spoľahlivosť pri prerušení skratového prúdu. Od r inštalácia a uvedenie do prevádzky v roku 2024, produkty fungovali stabilne 12 po sebe nasledujúcich mesiacov bez poruchy, efektívna ochrana a kontrola energetického systému, zníženie prestojov zariadení a zlepšenie stavu parku efektívnosť výroby. Ako miestny čínsky dodávateľ poskytol Usune úplné pokyny na inštaláciu na mieste a služby popredajnej údržby, ktoré si od zákazníka získavajú vysokú chválu.
A1: Ak okolitá teplota, vlhkosť, nadmorská výška atď. prekračuje bežné požiadavky, kontaktujte prosím výrobca Usune okamžite. Profesionálny technický tím vykoná prieskum na mieste a prispôsobí a produktové riešenie prispôsobené špeciálnemu prostrediu na zabezpečenie stabilnej prevádzky ističa pod špeciálnym podmienky. Ako zodpovedný dodávateľ sa Usune zaväzuje poskytovať prispôsobené riešenia pre každého zákazníka.
A2: Bežná údržba zahŕňa hlavne tri body: Najprv pravidelne čistite povrch izolácie, aby ste predišli znečisteniu akumulácia z ovplyvnenia izolačného výkonu; po druhé, pravidelne kontrolujte stav zásobníka energie, indikátory otvárania/zatvárania a kabeláž, aby sa zabezpečilo, že nedochádza k uvoľneniu alebo poškodeniu; po tretie, vykonávať manuálne a elektrické prevádzkové testy každých 6 mesiacov na kontrolu flexibility a spoľahlivosti ovládacieho mechanizmu. Okrem toho, továreň poskytuje podrobnú príručku údržby a pokyny po predaji, ktoré používateľom pomôžu pri údržbe produktu vedecky.
