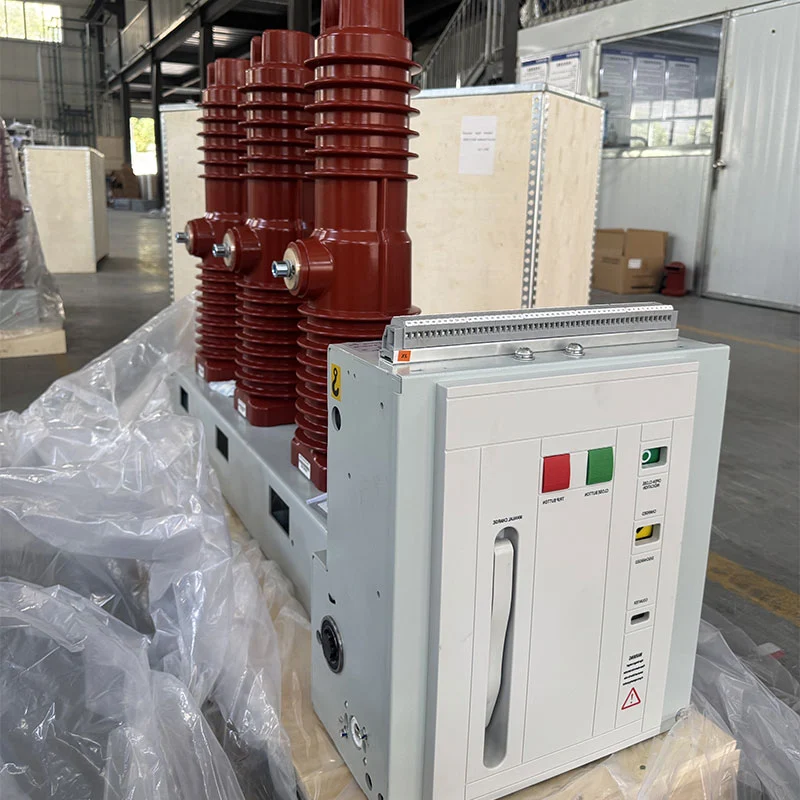

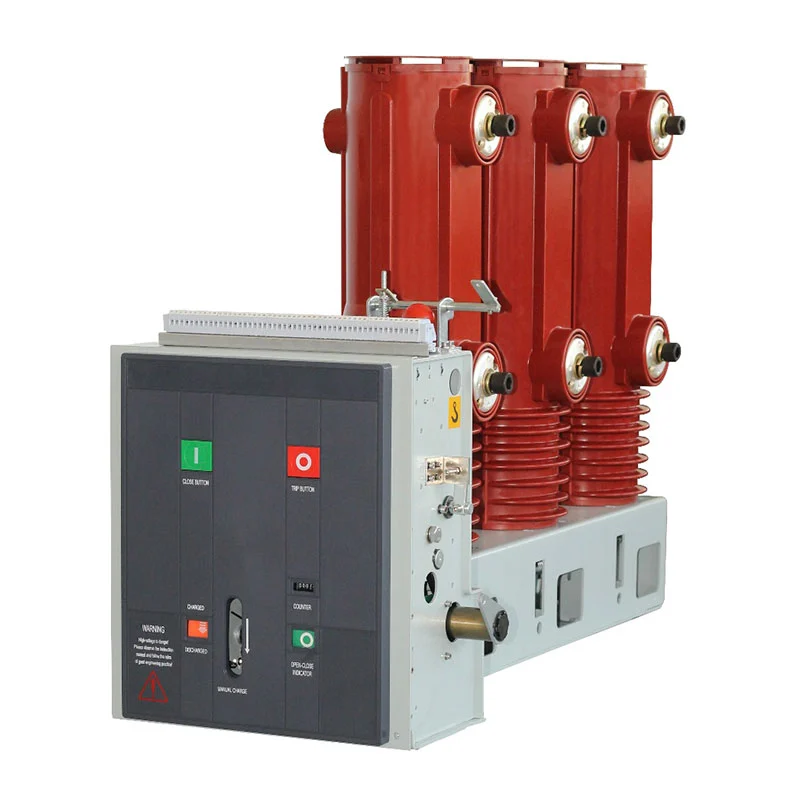

ZN85C-40.5 40,5 kV vnútorný vákuový istič

Na rozdiel od kompletných rozvádzačov sa tento vnútorný vákuový istič ZN85C-40.5 40,5 kV zameriava na jadro spínacia funkcia silového obvodu. Jeho pevná bočná konštrukcia, modulárny pružinový ovládací mechanizmus a technológia prerušenia vákua poskytuje praktické riešenie pre vnútorné aplikácie triedy 40,5 kV vrátane systémov kde sú potrebné časté spínacie operácie.

Mechanický dizajn pre konzistentné spínanie

Modulárny pružinový operačný mechanizmus

Ovládací mechanizmus je navrhnutý špeciálne pre charakteristiky vákuového ističa 40,5 kV. to využíva modulárny pružinový mechanizmus inštalovaný v ráme ističa, ktorý umožňuje mechanické výstupné charakteristiky aby zodpovedali prevádzkovým požiadavkám vákuového prerušovača.

Mechanizmus je navrhnutý okolo horného a spodného usporiadania ističa a tvorí integrovanú súčasť celková štruktúra. Táto konfigurácia zjednodušuje mechanickú prenosovú cestu a zároveň poskytuje stabilný základ pre zatváracie a otváracie operácie.

Pevná bočná konštrukcia

Konfigurácia s pevnou bočnou montážou je určená pre vnútorné elektrické zariadenia, kde je istič inštalovaný ako a vyhradený spínací komponent. V závislosti od návrhu projektu, konfigurácie, ako je pravá výstupná linka, horná časť je možné zvoliť prichádzajúce a vložené usporiadanie.

V porovnaní s kompletnou výsuvnou skriňou rozvádzača táto konštrukcia umožňuje projektantovi zamerať sa na integrácia ističa s požadovaným primárnym a sekundárnym elektrickým zariadením podľa špecif usporiadanie systému.

Skladovanie energie a prevádzkový proces

Jarná zásoba energie

Energia zatvárania je uložená mechanicky v pružinovom mechanizme. Akumuláciu energie je možné dokončiť prostredníctvom motora alebo ručne pomocou rukoväte zásobníka energie. Počas motorizovanej prevádzky poháňa prevodový systém hriadeľ zásobníka energie a napína uzatváraciu pružinu, kým sa nedosiahne špecifikovaná poloha akumulovanej energie.

Po dokončení akumulácie energie pridržiavací mechanizmus drží pružinu v polohe a akumuláciu energie indikátor sa zmení na zodpovedajúci stav. Pomocný spínač tiež odpojí napájanie motora, keď je sa dosiahne poloha uloženej energie a istič zostane pripravený na príkaz na zatvorenie.

Operácia zatvárania

Operáciu zatvárania je možné spustiť manuálne pomocou zatváracieho tlačidla alebo elektricky pomocou ovládača obvod. Pri činnosti zatváracieho elektromagnetu sa uložená energia pružiny uvoľní cez vačku a prevodový mechanizmus.

Spojovací mechanizmus potom poháňa izolovanú ovládaciu tyč a pohyblivý kontakt smerom k uzavretej polohe stlačenie kontaktnej pružiny. Po dokončení zatváracieho zdvihu prídržný mechanizmus udržiava zatvorený a pomocný spínač sa podľa toho zmení.

Operácia otvárania

Otváranie je možné spustiť manuálne alebo pomocou elektrického príkazu na otvorenie. Uvoľňovací mechanizmus otvárania odomkne uzatvárací držiak, ktorý umožňuje uloženú energiu kontaktných a brzdových pružín oddeliť vákuový prerušovač kontakty.

Počas záverečnej fázy otváracieho pohybu absorbuje hydraulický nárazník zostávajúcu mechanickú energiu a ovláda polohu oddelenia. Tento koordinovaný mechanizmus pomáha udržiavať kontrolovaný proces otvárania.

Konfigurácia elektrického ovládania

Uzatváracie a otváracie cievky

Istič môže byť nakonfigurovaný na AC alebo DC prevádzkový výkon podľa požiadaviek projektu. Dodávané konfigurácia zahŕňa možnosti AC110/220V a DC110/220V pre uzatváracie a otváracie cievky, čo poskytuje flexibilitu pre rôzne rozvodne a priemyselné riadiace systémy.

Uzatváracia cievka má menovitý výkon 288W, zatiaľ čo otváracia cievka je tiež špecifikovaná na 288W. Normálna prevádzka rozsah napätia je 85%–110% menovitého napätia pre uzatváraciu cievku a 65%–120% menovitého napätia pre otváraciu cievku.

Motor skladovania energie

Motor akumulácie energie poskytuje automatickú prípravu na ďalšiu operáciu zatvárania. Dodávaný ZYJ220 konfigurácia využíva napájanie DC220V s menovitým príkonom 90W. Pri menovitom prevádzkovom napätí zásobník energie čas nie je dlhší ako 15 sekúnd.

Toto usporiadanie umožňuje ističu obnoviť stav zásobnej energie po prevádzke bez potreby nepretržitý manuálny zásah.

Prerušenie vákua pre 40,5kV aplikácie

Technológia vákuového zhášania oblúka

Vákuový prerušovač je zodpovedný za prerušenie elektrického obvodu počas otváracej operácie. Keď kontakty oddelené, proces prerušenia prebieha skôr vo vnútri vákuového prerušovača než v an vzduchom izolovaná spínacia komora.

Kombinácia vákuového prerušenia a mechanického prevodu ovládaného pružinou robí istič vhodný pre vnútorné aplikácie stredného napätia, kde sa vyžaduje spoľahlivý spínací výkon a opakovaná prevádzka.

Vhodné pre častú prevádzku

Pôvodný dizajn série ZN85C-40.5 zohľadňuje aplikácie vyžadujúce časté spínanie. Jeho prevádzka mechanizmus je prispôsobený charakteristikám vákuového prerušovača 40,5 kV, zatiaľ čo motorizovaný zásobník energie systém znižuje potrebu opakovaného manuálneho nabíjania.

Vďaka tomu je zariadenie vhodné pre priemyselné zariadenia, rozvodne a elektrárne, kde sa spína tvoria súčasť bežného riadenia elektrického systému.

Typické oblasti použitia

Elektrárne

Istič môže byť začlenený do vnútorných rozvodov energie a elektrických riadiacich systémov pri výrobe energie zariadenia, kde sa vyžaduje spoľahlivé spínanie a ochrana elektrických obvodov.

rozvodne

V rozvodniach môže byť pevná vnútorná konfigurácia integrovaná do zodpovedajúceho vysokonapäťového elektrického vedenia systém podľa usporiadania primárneho okruhu, schémy riadenia a požiadaviek na ochranu.

Priemyselné a ťažobné podniky

Pre priemyselné a banské zariadenia so značným elektrickým zaťažením môže istič zabezpečiť spínanie a ochranné funkcie vo vnútorných rozvodných systémoch napájania a je vhodný pre aplikácie vyžadujúce pravidelné spínacie operácie.

Elektrické systémy s diaľkovým ovládaním

Pretože operácie zatvárania a otvárania môžu byť ovládané elektricky, istič môže byť integrovaný s ističom vhodný sekundárny riadiaci systém pre lokálnu alebo vzdialenú obsluhu podľa návrhu projektu.

Hlavná technická konfigurácia

Prevádzkové prostredie

Podmienky prevádzky v interiéri

Zariadenie je určené na vnútornú inštaláciu a malo by sa používať v prostredí vhodnom pre vysoké napätie elektrické zariadenie. Konečný projekt by mal zohľadňovať okolitú teplotu, vlhkosť, nadmorskú výšku, vetranie a iné podmienky prostredia pri určovaní kompletnej elektrickej konfigurácie.

Požiadavky na inštaláciu

Istič by mal byť inštalovaný na mieste bez silných vibrácií, nárazov alebo korozívnych podmienok prostredia. Usporiadanie inštalácie by malo tiež zabezpečiť dostatočný priestor na prevádzku a údržbu okolo zariadenia a udržiavať požadované mechanické vyrovnanie ističa a súvisiacich elektrických komponentov.

Normy a zabezpečenie kvality

Manažment výroby

Zhejiang Usune Electric Co., Ltd. uplatňuje integrovaný systém riadenia pokrývajúci kvalitu výrobkov, životné prostredie manažmentu a bezpečnosti a ochrany zdravia pri práci. Spoločnosť je držiteľom certifikátov ISO 9001, ISO 14001 a ISO 45001, podpora kontrolovaných výrobných procesov od výberu komponentov cez montáž a kontrolu.

Zhoda s IEC, GB a CE

Produkt je vyvinutý podľa platných noriem IEC a GB s elektrickými parametrami a konfiguráciami určené podľa konkrétnych požiadaviek projektu. Certifikácia CE je tiež k dispozícii pre príslušné konfigurácia produktu, ktorá poskytuje dodatočnú dokumentačnú podporu pre medzinárodné projekty.

Referenčná príručka inžinierskeho projektu

Projekt štartu rakiet Cas-space

Vnútorný vákuový istič ZN85C-40.5 40,5 kV bol uvedený v projekte Cas-space Rocket Launch Project, poskytnutie praktického príkladu inžinierskej aplikácie pre vysokonapäťové elektrické zariadenia Usune v náročných podmienkach priemyselné prostredie.

Porovnanie produktov

Istič vs. Kompletný rozvádzač

Vnútorný vákuový istič ZN85C-40.5 40,5 kV je predovšetkým spínacím a ochranným komponentom, zatiaľ čo kompletný výsuvný panel rozvádzača integruje istič s prípojnicami, káblovými priestormi, ovládacím zariadením, ochranné zariadenia a iné komponenty skrine. Preto je istič vhodnejší, keď projekt vyžaduje a vyhradené 40,5kV spínacie zariadenie na integráciu do väčšieho elektrického systému.

Usune Project Support

Konfigurácia na základe elektrických výkresov

Usune môže určiť vhodnú konfiguráciu podľa zákazníckej jednolinkovej schémy, menovitého napätia, riadiaci výkon, usporiadanie inštalácie a prevádzkové požiadavky. Tento prístup pomáha zabezpečiť, aby vybrané istič je kompatibilný s okolitým primárnym a sekundárnym elektrickým zariadením.

Prispôsobené elektrické parametre

Pri projektoch so špeciálnymi riadiacimi napätiami, inštalačnými opatreniami alebo prevádzkovými požiadavkami, technické konfiguráciu je možné prediskutovať pred výrobou. To umožňuje vnútornému vákuovému ističu ZN85C-40.5 40,5 kV byť prispôsobené skutočnému elektrickému systému a nie spoliehať sa na pevnú štandardnú konfiguráciu.

FAQ

Aká je hlavná aplikácia tohto produktu?

Ide o vnútorný 40,5kV vákuový istič určený na elektrické ovládanie a ochranu v elektrárňach, rozvodne, priemyselné zariadenia a banské podniky.

Je istič pevný alebo výsuvný?

ZN85C-40.5 používa skôr pevnú bočnú montáž než výsuvnú konštrukciu vozíka.

Dá sa to ovládať manuálne?

áno. Pružinový mechanizmus podporuje ručné ukladanie energie a ručné ovládanie, pričom aj elektrické ovládanie k dispozícii.

Aké riadiace napätia sú k dispozícii?

Zatváracia a otváracia cievka môže byť nakonfigurovaná na AC110/220V alebo DC110/220V podľa požiadaviek projektu.

Ako dlho trvá proces skladovania energie?

Špecifikovaný čas akumulácie energie pri konfigurácii motora ZYJ220 je ≤15 sekúnd pri menovitom napätí.

Je vhodný na časté prepínanie?

áno. Výrobok je navrhnutý pre aplikácie vyžadujúce častú prevádzku v závislosti od príslušnej prevádzky podmienok a technickej konfigurácie.

Môže Usune prispôsobiť istič?

áno. Usune môže nakonfigurovať produkt podľa projektových výkresov, elektrických parametrov, požiadaviek na ovládanie a podmienky inštalácie.
