110kv 126kv odpojovač odpojovača

Zhejiang Usune Electric Co., Ltd. je profesionálny vysokonapäťový elektrotechnický podnik, ktorý sa venuje dizajnu, výskumu a vývoj, továrenská výroba a globálny predaj 12kV až 245kV vnútorných a vonkajších vysokonapäťových zariadení. Jeho Medzi hlavné produkty patria vákuové ističe, ističe SF6, odpojovače, záťažové spínače a GW4 séria 110kv 126kv odpojovač odpojovača. Spoločnosť využíva pokročilé výrobné zariadenia, prísne testovanie procesy, štandardizovaný výber materiálov, vynikajúce remeselné spracovanie a komplexný systém manažérstva kvality položiť pevný základ pre kvalitu produktov.

Prehľad produktov

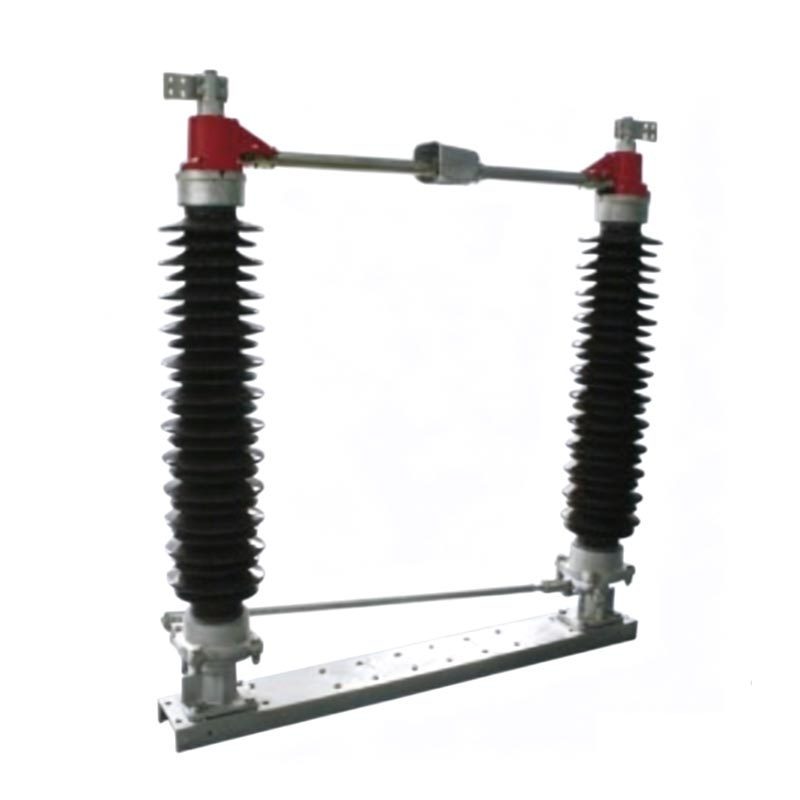

Vonkajší vysokonapäťový odpojovač Usune série GW4 je základným zariadením v napájaní 110 kV a 126 kV systémov. Primárne sa používa na prepínanie obvodov v podmienkach bez zaťaženia, pričom poskytuje viditeľnú izolačnú vôľu údržbu zariadení a zaistenie bezpečnosti obsluhy. Elektrický a mechanický výkon 110kv 126kv Izolátor odpojovacieho spínača je plne v súlade s národnými normami GB1985 "AC vysokonapäťové odpojovacie spínače a uzemňovacie spínače, DL486 "Technické podmienky pre objednávanie vysokonapäťového odpájacieho spínača striedavého napätia" a IEC international štandardy.

Štrukturálne vlastnosti:

1. Typ konštrukcie: Dvojstĺpová jednopólová konštrukcia; tri póly sú mechanicky spojené cez hriadeľ pre synchrónna prevádzka.
2. Komponenty jadra: Skladá sa z robustnej základne, vysoko izolačných porcelánových stĺpikov a presného vodivého systému.
3. Prevádzkový mechanizmus: Každý stĺp obsahuje dva keramické stĺpiky namontované na ložiskách. Vodivý spínač je rozdelený na dve polovice, ktoré sa otáčajú horizontálne o 91° cez sieťovací mechanizmus, aby sa dosiahlo synchrónne otváranie a zatváranie v rovnakom smere.
4. Kontaktný bod: Nachádza sa medzi dvoma keramickými stĺpikmi, zaisťuje stabilný kontakt a extrémne nízky odpor.

Technické výhody:

1. Vyhovujúce a spoľahlivé: Plne v súlade s národnými normami a normami IEC, ponúka stabilný výkon a dlhú životnosť životnosť.
2. Vynikajúca izolácia: Vysokokvalitné keramické stĺpiky poskytujú vysokú izolačnú pevnosť a vynikajúcu ochranu pred znečistením a anti-flashover výkon.
3. Hladká prevádzka: Presný spojovací mechanizmus zaisťuje flexibilnú a hladkú prevádzku s minimálnym mechanickým opotrebením.
4. Pohodlná inštalácia a údržba: Kompaktná a rozumná konštrukcia, jednoduchá inštalácia na mieste a minimálna údržbu.
5. Silná prispôsobivosť k životnému prostrediu: Vhodné pre rôzne vonkajšie podnebie, vrátane vysokohorských, znečistených a pobrežné oblasti.

Prípad aplikácie v reálnom svete

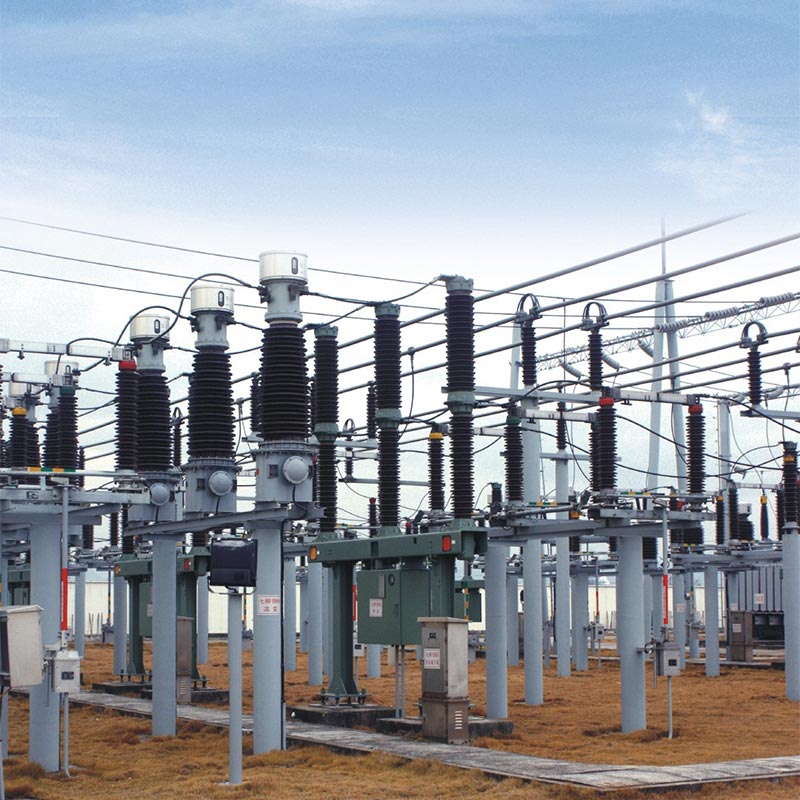

1. Názov projektu: Projekt modernizácie mestskej rozvodne 110 kV vo východnej Číne
2. Miesto: provincia Zhejiang, Čína
3. Čas: 2024-2025
4. Podrobnosti: Usune poskytla 36 GW4-126kV odpájacie spínače pre tento kľúčový projekt modernizácie mestskej elektrickej siete na zlepšenie spoľahlivosť napájania 20 štvorcových kilometrov obchodnej a obytnej oblasti.
5. Prevádzkový výkon: Inštalácia a uvedenie do prevádzky boli úspešne dokončené do 45 dní. Stabilný prevádzka bola dosiahnutá pri špičkovom letnom zaťažení (1,2-násobok menovitého prúdu) v roku 2025, bez prehriatia alebo slabého kontaktu problémy. Pri každoročných izolačných a mechanických prehliadkach boli zistené nulové závady. Náročnosť údržby sa znížila o 40 % v porovnaní so starými spínačmi, čo výrazne zlepšuje bezpečnosť údržby rozvodne.
6. Spätná väzba od zákazníkov: „Odpojovacie spínače Usune výrazne zlepšili bezpečnosť a účinnosť rozvodne prevádzka. Ich kvalita a stabilita sú vynikajúce. Naďalej budeme vyberať Usune ako nášho preferovaného dodávateľa.“

Hlavné technické parametre

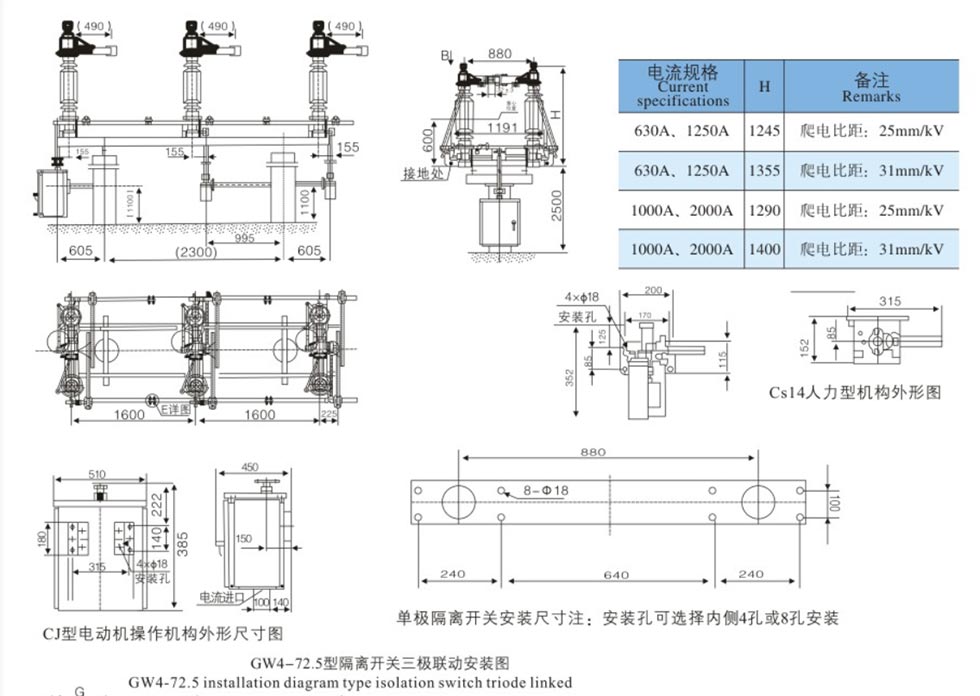

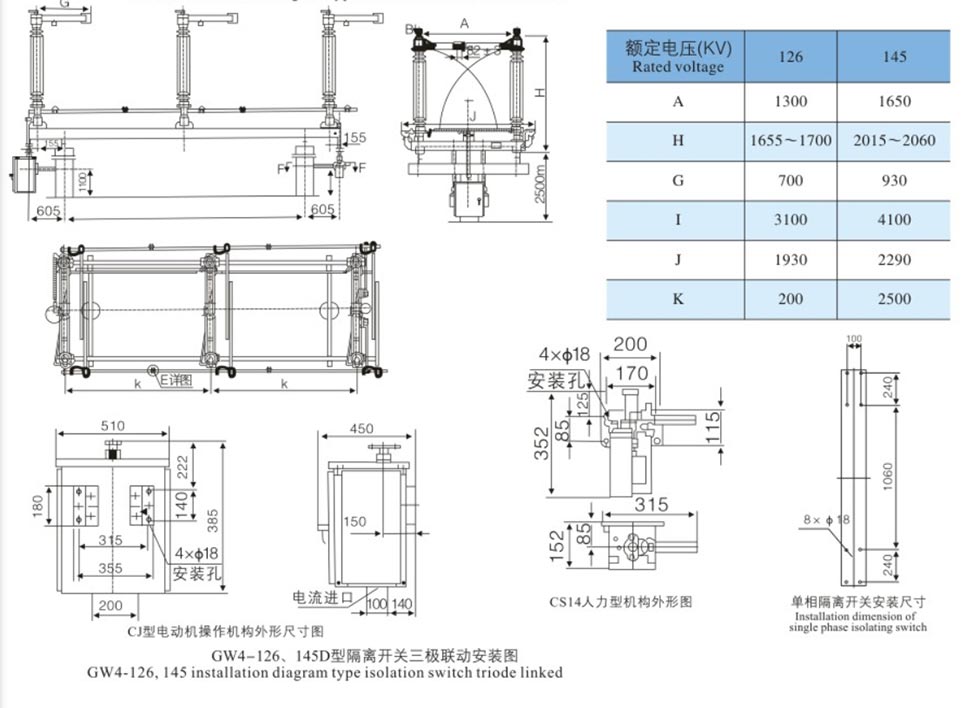

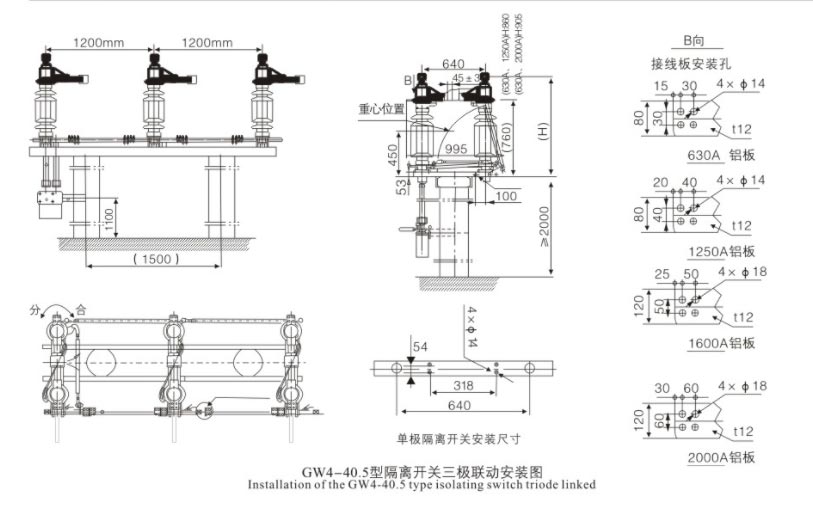

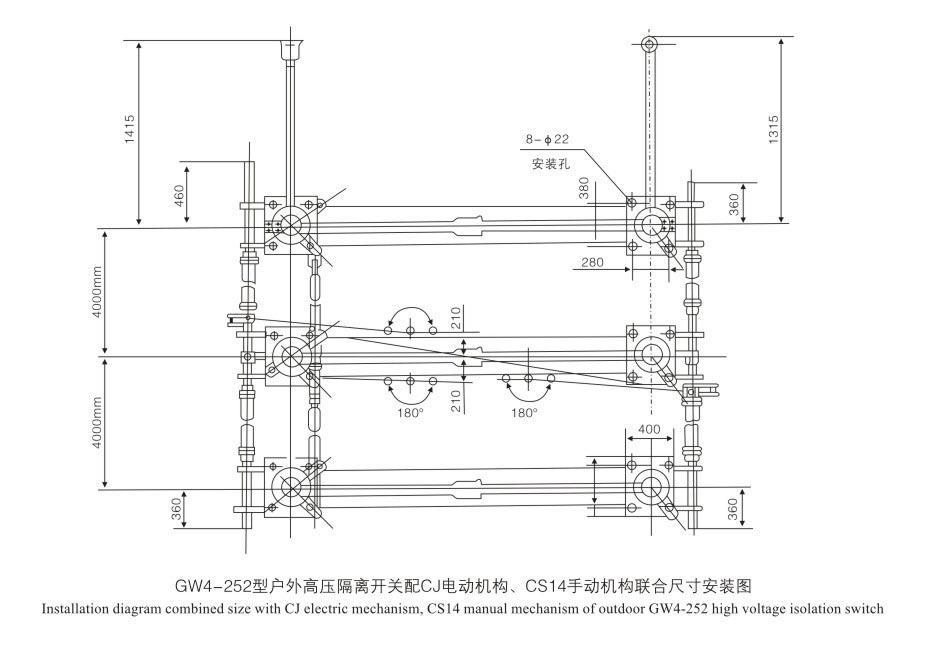

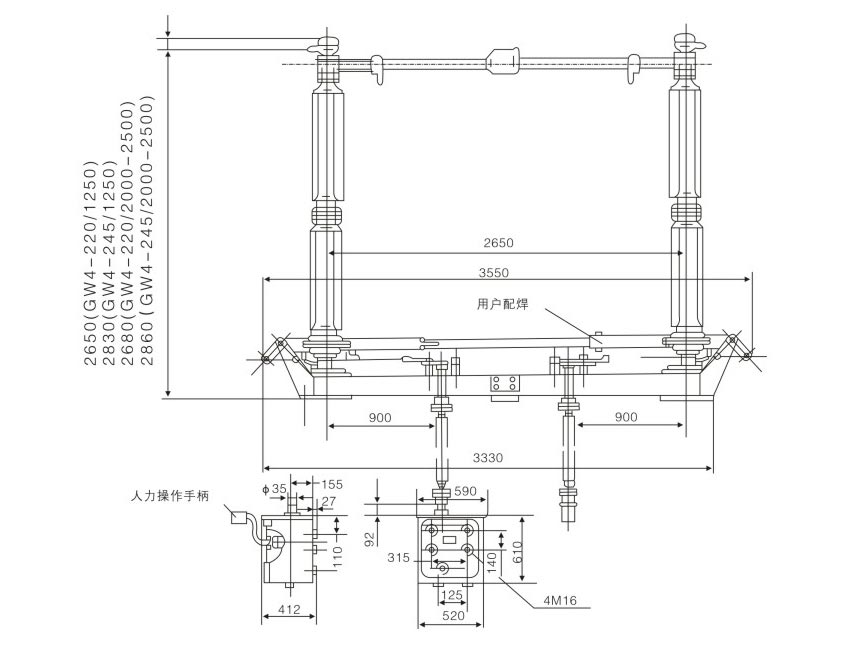

Vonkajšie rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Otázka 1: Môže 110kV 126kV odpojovací izolátor série GW4 prerušiť záťažový prúd alebo skratový prúd?

Odpoveď: Nie. Odpojovacie izolátory 110kv 126kv sú určené len na prepínanie obvodov pri stave bez zaťaženia s napätím. Musia sa používať v spojení s ističmi. Pred prevádzkou musí byť obvod odpojený pomocou ističa, aby sa zabezpečilo odpojenie napájania pred použitím vypínača.

Q2: Pre aké podmienky prostredia je tento produkt vhodný?

Odpoveď: Môže pracovať stabilne v nasledujúcich prostrediach: teplota okolia -30 ℃ až +40 ℃; nadmorská výška ≤ 2000 m (vyššia výškové modely je možné prispôsobiť na požiadanie); úroveň znečistenia od všeobecného po stredné až silné znečistenie (k dispozícii sú modely odolné voči znečisteniu); rýchlosť vetra ≤35 m/s; seizmická intenzita ≤8 stupňov.

Záver

Ako profesionálny výrobca vysokonapäťových elektrických zariadení Usune Electric séria GW4 110kv 126kv Odpojovacie izolátory kombinujú pokročilý dizajn, vysokokvalitné materiály a precíznu výrobu, vďaka čomu sú ideálnou voľbou pre elektrárne, rozvodne a veľké priemyselné zariadenia. Poskytujú bezpečné, spoľahlivá a dlhotrvajúca elektrická izolácia. Založené na komplexnom systéme kvality a vyspelom odbore výkon, Usune sa zaviazal podporovať rôzne projekty kritickej energetickej infraštruktúry po celom svete.
