Zhejiang Usune Electric Co., Ltd. je profesionálna továreň integrujúca výskum a vývoj, dizajn, výrobu a predaj. Jeho hlavné produkty zahŕňajú 12kV～245kV vnútorné a vonkajšie vysokonapäťové vákuové ističe, SF6 ističe, záťaž spínače a rôzne odpojovacie spínače. Je to dôveryhodný profesionálny dodávateľ pre energetické projekty domácom i medzinárodnom.
Usune Gw4 Disconnect Switch je špeciálne navrhnutý pre trojfázové AC 50Hz/60Hz napájacie systémy. Jeho primárny funkciou je pripojiť alebo odpojiť vysokonapäťové obvody pod napätím, bez zaťaženia a zabezpečiť viditeľnosť elektrická izolácia pre údržbu prípojníc, ističov, transformátorov a iného vysokého napätia zariadení.
-GB 1985-2004: Vypínače striedavého vysokého napätia a uzemňovacie spínače
-IEC 62271-102: High Voltage Switchgear and Controlgear
-GB/T 11022: Všeobecné špecifikácie pre vysokonapäťové spínacie a riadiace zariadenia

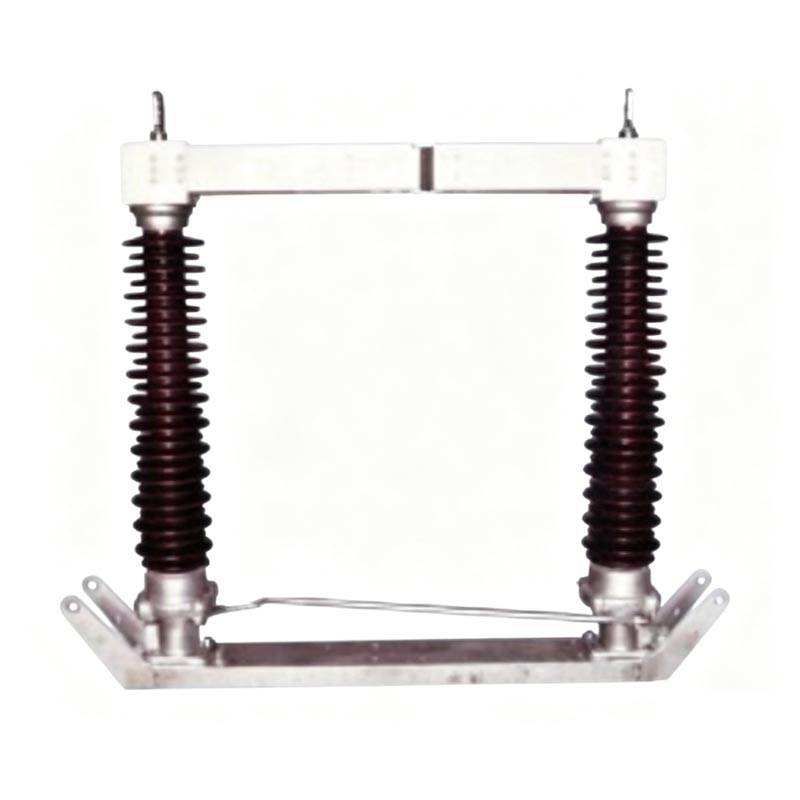

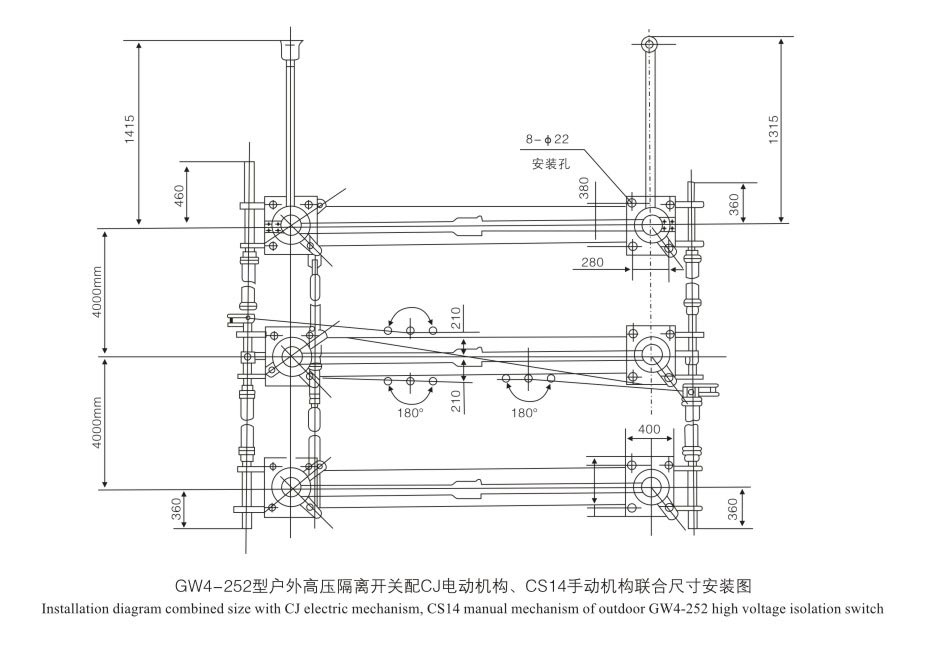

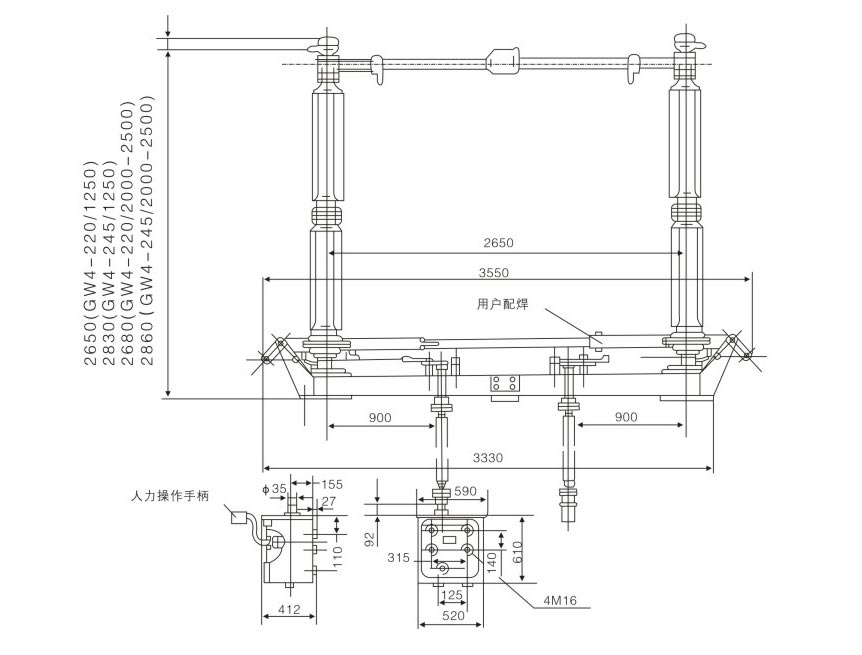

Séria GW4: Dvojstĺpový izolátor, horizontálne otočný, prerušovaný typ
1. Štruktúra dvojitého stĺpika izolátora, dva stĺpové izolátory na fázu sa otáčajú vodorovne o 90° synchrónne.
2. Hlavné kontakty sú prerušené, postriebrené medené kontakty, nízky prechodový odpor a dobrá vodivosť.
3. Základňa je vyrobená zo žiarovo pozinkovanej ocele, s utesnenými ložiskami, odolná voči korózii a trvácna.
4. Odpojovač GW4 môže byť vybavený jednostrannými alebo obojstrannými uzemňovacími spínačmi s mechanickým
blokovanie na zaistenie prevádzkovej bezpečnosti.
5. Mechanizmus ovládania môže byť ručný (CS14G, CS17G) alebo elektrický (CJ6B, CJ11, XCJ-I).
| Parameter | Špecifikácia |
| Menovité napätie | 126 kV (110 kV systém) |
| Menovitá frekvencia | 50 Hz |
| Rated Current | 630A, 1250A, 1600A, 2000A, 2500A |
| Menovitý krátkodobý výdržný prúd (1 s) | 31,5 kA, 40 kA, 50 kA |
| Menovitý špičkový výdržný prúd | 80 kA, 100 kA, 125 kA |
| 1min Suché výdržné napätie striedavého prúdu | - K zemi: 140 kV - Cez prerušenie: 160 kV |
| Prevádzková teplota | -40°C až +40°C |
| Nadmorská výška | ≤ 2000 m |

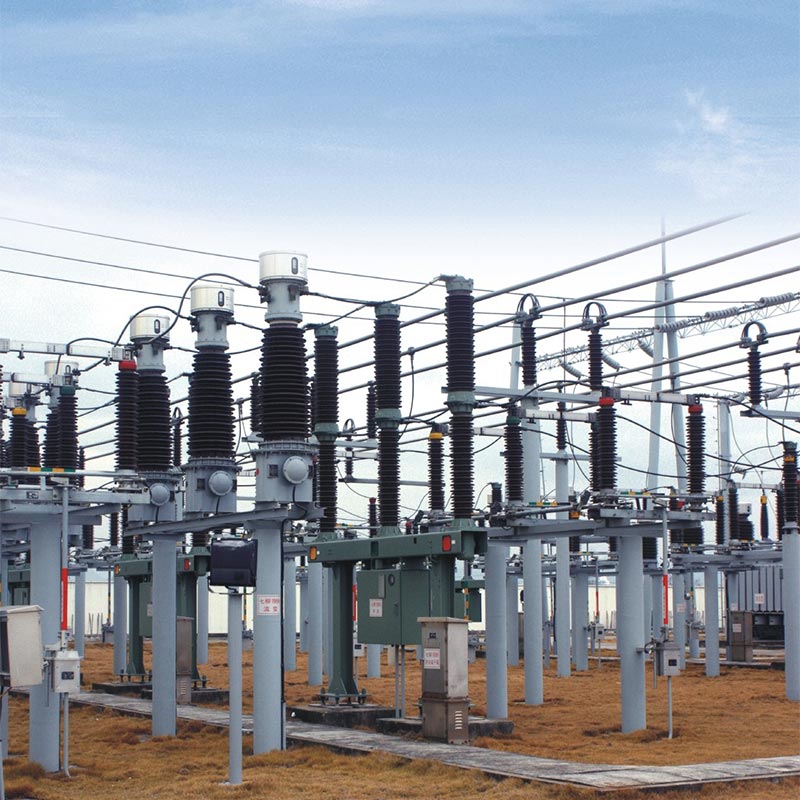

Projekt 110kV... veternej elektrárne
Tento projekt sa nachádza v severnom regióne s výraznými teplotnými rozdielmi, čo si vyžaduje vysoké vybavenie spoľahlivosť a mrazuvzdornosť. Projekt vybral viacero odpojovacích spínačov Usune GW4 vybavených el mechanizmov a obojstranných uzemňovacích spínačov. Po mnoho rokov od uvedenia do prevádzky zariadenie fungovalo stabilne, so spoľahlivým mechanickým pôsobením a vynikajúcou odolnosťou proti korózii, účinne zaisťuje bezpečnosť údržby rozvodne a denná prevádzková efektivita, ktorá si od užívateľa zaslúži veľkú pochvalu.

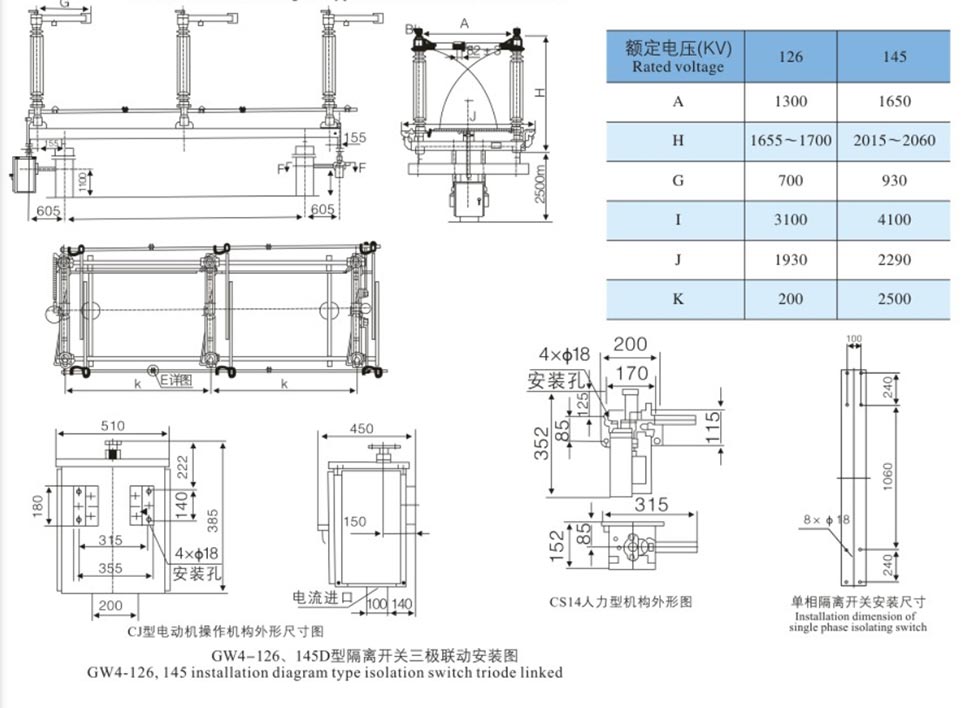

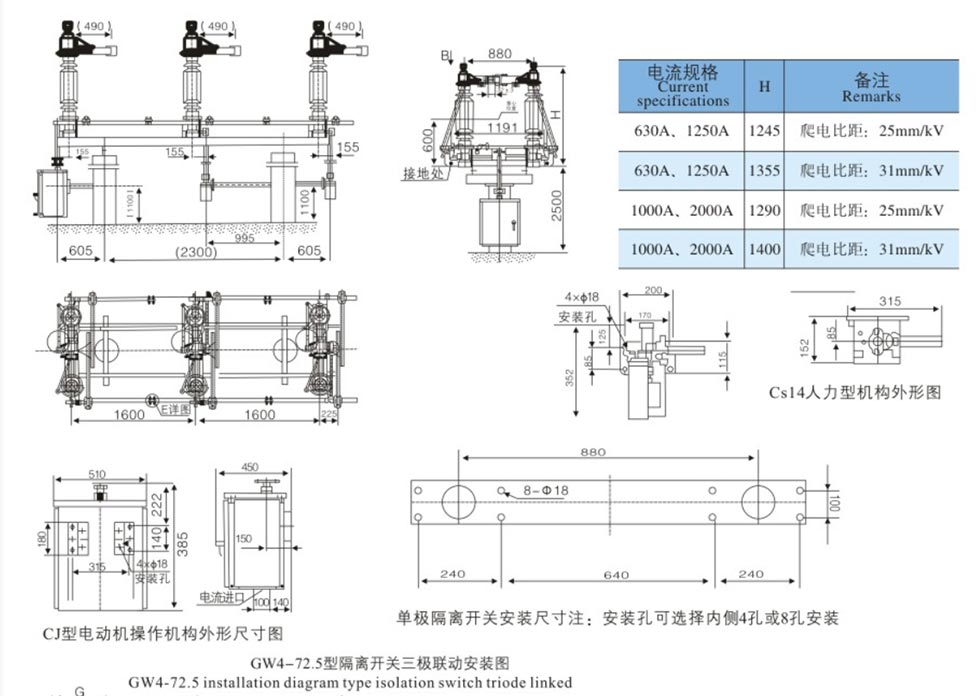

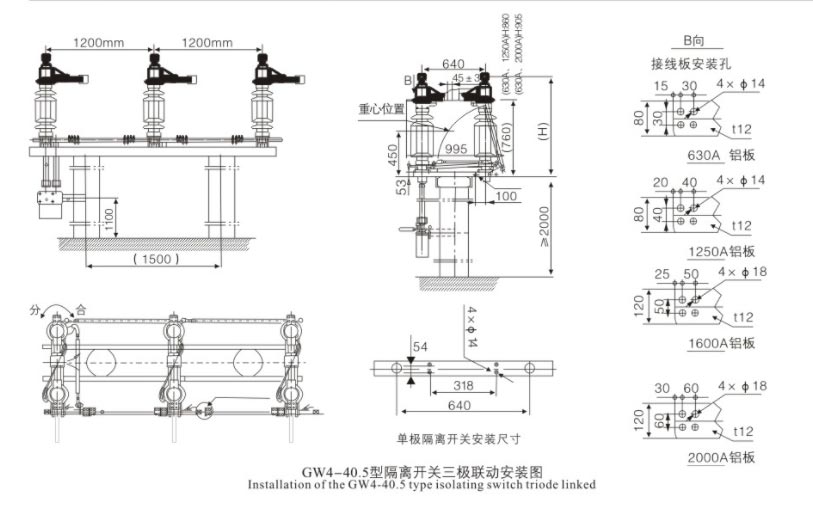

| Položka | Jednotka | Parametre | |||||
| Menovité napätie | kV | 40.5 | 72.5 | 126 | 145 | ||
| Menovitá úroveň izolácie | 1min výdržné napätie napájacej frekvencie (efektívna hodnota) | Na zemi | kV | 95 | 160 | 230 | 275 |
| Zlomenina | kV | 118 | 200 | 230+70 | 275+85 | ||
| Menovitý výdržný prúd blesku (špičkový) | Na zemi | kV | 185 | 350 | 550 | 650 | |
| Zlomenina | kV | 215 | 410 | 550 + 110 | 650 + 120 | ||
| Menovitá frekvencia | Hz | 50/60 | |||||
| Rated Current | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Menovitý krátkodobý výdržný prúd | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Menovitý špičkový výdržný prúd | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Menovité trvanie skratu | Nôž/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Menovité zaťaženie mechanického terminálu | Horizontálne a vertikálne | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontálne | N | 750 | 750 | 750 | 750 | ||
| Vertikálna sila | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazivá vzdialenosť | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanická životnosť | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorový pohon | Model | CJ | CJ | CJ | CJ | ||
| Napätie motora | V | AC380, AC220, DC220, DC110 | |||||
| Regulačná slučka napätia | V | AC380, AC220, DC220, DC110 | |||||
| Body, čas uzávierky | s | 7±1 | |||||
|
Ľudský pohon |
Model | CS14 CS17 | |||||
| Napätie elektromagnetického zámku | V | AC220, DC220, DC110 | |||||
• Izolátory: Žiadne praskliny, poškodenia alebo nečistoty.
• Kontakty: Čistý, neporušený postriebrený povrch.
• Upevňovacie prvky: Všetky skrutky sú dotiahnuté.
• Mechanizmus: Hladké otáčanie; namažte pohyblivé časti.
• Vertikálnosť izolátora: Nastavte pomocou podložiek (max 3 mm na miesto).
• Trojfázová synchronizácia: Nastavte kľukové rameno a ojnice.
• Kontaktný tlak: Zabezpečte správne vloženie a tlak.
• Prevádzkujte len pri BEZ ZÁŤAŽE; potvrďte, že istič je otvorený.
• Manuálna prevádzka: Použite ovládaciu rukoväť; vyhýbajte sa nadmernej sile.
• Motorizovaná prevádzka: Použite miestne/diaľkové ovládanie; polohu monitora.
• Blokovanie: Nevynucujte prevádzku, ak je blokovaný.
• Periodická generálna oprava: Každé 1–2 roky.
• Vyčistite izolátory a kontakty; aplikujte priemyselnú vazelínu.
• Namažte ložiská a časti prevodovky.
• Skontrolujte uvoľnené skrutky, opotrebované kontakty a poškodenie izolátora.
• Po skrate: Ihneď skontrolujte.
• Nefunguje: Skontrolujte blokovanie, zaseknuté prepojenie alebo poruchu motora.
• Asynchrónne fázy: Nastavte priečne tyče.
• Prehriatie kontaktu: Vyčistite a dotiahnite; skontrolujte postriebrenie.
Odpoveď: Nie. Vypínač GW4 je vhodný len na izoláciu a spínanie len pod napätím, bez záťaže podmienky. Nemá schopnosť uhasiť oblúk a je prísne zakázaná prevádzka pod zaťažením. to musí byť použitý v spojení s ističom.
Odpoveď: Mechanické blokovanie zabezpečuje bezpečnú prevádzkovú postupnosť: hlavný vypínač otvorený → uzemňovací vypínač zatvorený; uzemňovací spínač otvorený → hlavný spínač zatvorený, čím sa zabráni chybnej prevádzke a zaistí sa bezpečnosť údržby personálne.
A: Štandardný typ je vhodný do prostredia s nadmorskou výškou ≤ 2000 m a teplotou od -40 ℃ do +40 ℃, ktoré môžu uspokojiť potreby väčšiny vonkajších rozvodní; pre špeciálne vysokohorské alebo silne znečistené oblasti, zosilnená izolácia a antikorózne riešenia je možné prispôsobiť.
