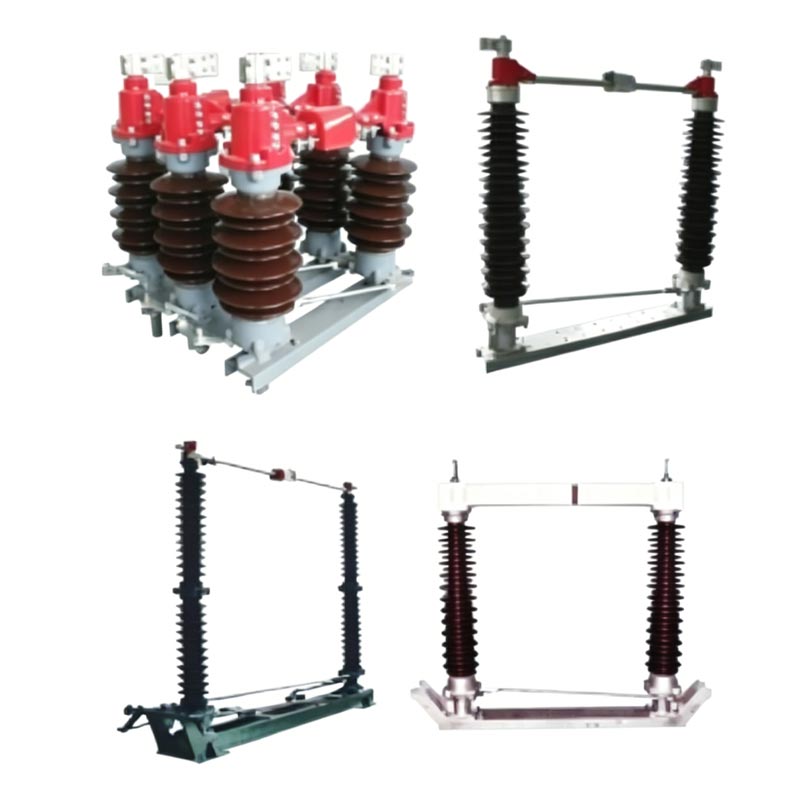

Odpojovač 110 kV 1250A 2000A je trojfázový vonkajší vysokonapäťový elektrický spotrebič AC 50Hz s menovité napätie 126kV (úroveň 110kV) a menovitý prúd 1250A/2000A. Používa sa hlavne na otváranie a zatváranie prevádzky v podmienkach bez zaťaženia, spoľahlivo izoluje údržbárske zariadenie od vedenia pod napätím a vytvára jasne viditeľný zlom.
Usune, ako profesionálna továreň špecializujúca sa na výskum, vývoj a výrobu vysokonapäťových rozvádzačov, ponúka produkty pre 110kV hlavné prenosové stanice, spĺňajúce požiadavky na bezpečnú prevádzku elektrizačnej sústavy.
Každá fáza má dva izolované stĺpy, ktoré sa synchrónne otáčajú o 90° horizontálne, aby sa dosiahli otváranie a zatváranie; a základňa je vyrobená zo žiarovo pozinkovanej ocele s utesnenými ložiskami, vďaka čomu je odolná voči korózii a trvácna.
Delené hlavné kontakty odpájacieho spínača 110 kV 1250A 2000A sú vyrobené z postriebrenej medi, čo vedie k nízky prechodový odpor, vysoká prúdová zaťažiteľnosť a minimálne prehrievanie pri dlhodobej prevádzke.
Modely s uzemňovacími spínačmi sú vybavené spoľahlivými mechanickými blokovaniami, ktoré prísne dodržiavajú postupnosť "hlavný spínač otvorený → uzemňovací spínač zatvorený; uzemňovací spínač otvorený → hlavný spínač zatvorený," účinne zabraňuje nesprávne fungovanie.
Môže byť nakonfigurovaný s ručnými mechanizmami CS14G alebo CS17G alebo elektrickými mechanizmami CJ6B alebo CJ11, ktoré podporujú miestne a diaľkové ovládanie.
| Parameter | GW4-126 (1250 A) | GW4-126 (2000A) |
| Menovité napätie | 126 kV (110 kV trieda) | 126 kV (110 kV trieda) |
| Rated Current | 1250A | 2000A |
| Frekvencia | 50 Hz | 50 Hz |
| Prevádzková teplota | -40 °C ~ +40 °C | -40 °C ~ +40 °C |
| Nadmorská výška | ≤ 2000 m | ≤ 2000 m |
| Normy | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Úroveň izolácie | IV stupeň (voliteľné proti znečisteniu) | IV stupeň (voliteľné proti znečisteniu) |
| Krátkodobý výdržný prúd | 31,5 kA/4s | 31,5 kA/4s |
| Špičkový výdržný prúd | 80 kA | 80 kA |

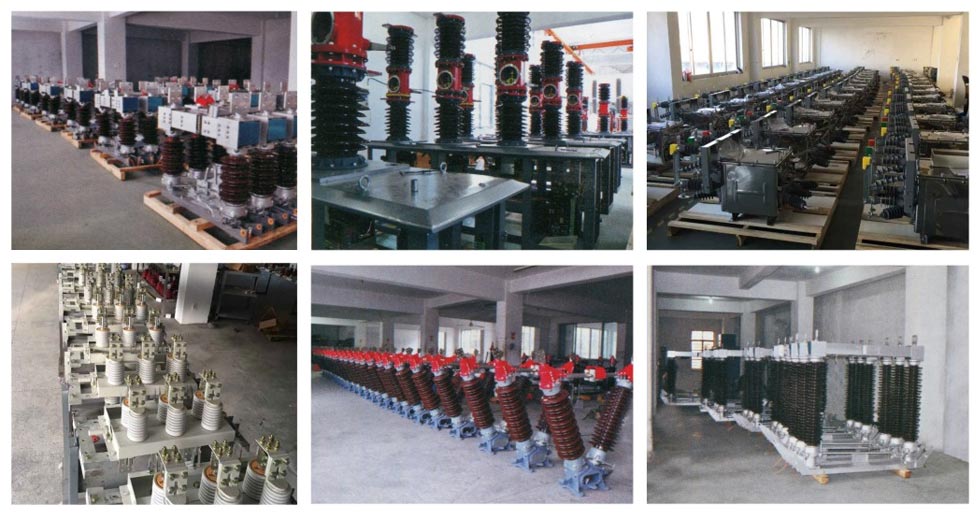

- Vyrobené pomocou moderných výrobných zariadení a prísnych testovacích metód, aby sa zabezpečila konzistencia produktu a
stabilitu.
- Štandardné vysokokvalitné materiály a vynikajúce remeselné spracovanie tvoria pevný základ pre kvalitu produktu.
- Komplexný systém riadenia kvality pokrýva celý výrobný proces od skladovania surovín až po
dodanie hotového výrobku.
- Štandardné modely môžu pracovať stabilne v teplotnom rozsahu -40 ℃ až +40 ℃, vhodné pre väčšinu regiónov.
- Typ odolný voči znečisteniu (GW4-126W) má vylepšenú izoláciu, vďaka čomu je ideálny pre silne znečistené oblasti
ako sú pobrežné oblasti, priemyselné oblasti alebo oblasti s vysokou prašnosťou, soľnou hmlou alebo chemickou koróziou.
- Odolá nepriaznivým poveternostným podmienkam, ako je silný vietor, silný dážď a fujavice.
- Jasný mechanický blokovací mechanizmus účinne zabraňuje nesprávnej prevádzke a zaisťuje bezpečnosť personálu a
zariadení.
- Odpojovač 110 kV 1250A 2000A má kompaktnú konštrukciu, ktorá vyžaduje malý inštalačný priestor, vďaka čomu je
jednoduchá inštalácia, nastavenie a údržba.
- Viditeľné body prerušenia poskytujú intuitívne zabezpečenie bezpečnosti pre operácie údržby.

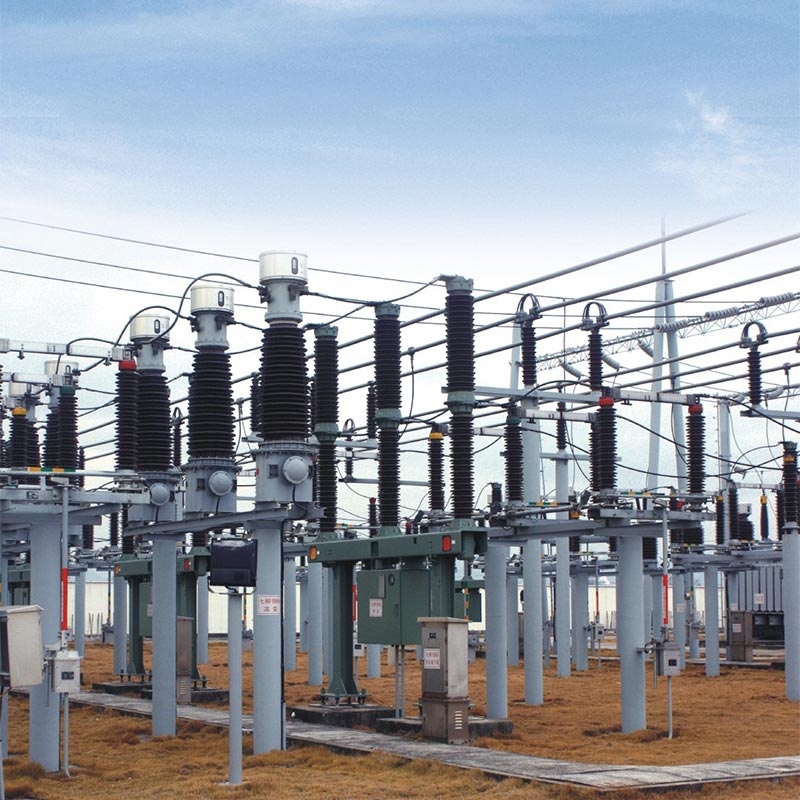

1. Prípadová štúdia: 110kV rozvodňa veternej farmy v juhovýchodnej pobrežnej oblasti
2. Pozadie projektu: 110kV veterná farma nachádzajúca sa v juhovýchodnej pobrežnej oblasti Číny, oblasti s vysokým obsahom soli koncentrácie postreku, vysoká vlhkosť a silné znečistenie.
3. Použitý produkt: Usune GW4-126W 2000A odpojovací spínač proti znečisteniu (12 sád)
4. Výsledky implementácie:
- Úspešne prevádzkovaný 5 rokov bez akýchkoľvek porúch, prispôsobenie sa drsnému prostrediu pobrežnej soli.
- Kompozitný izolátor proti znečisteniu si zachoval vynikajúci izolačný výkon, bez výbojov pri tečení alebo
znečistenie flashover.
- Postriebrené kontakty zostali svetlé, so stabilným prechodovým odporom a nedochádzalo k prehriatiu
dlhodobý prevádzkový prúd 1800A.
5. Spätná väzba projektového manažéra: „Odpojovací spínač Usune plne preukázal vynikajúci výkon proti znečisteniu spĺňajúce prísne environmentálne požiadavky pobrežných veterných fariem.“

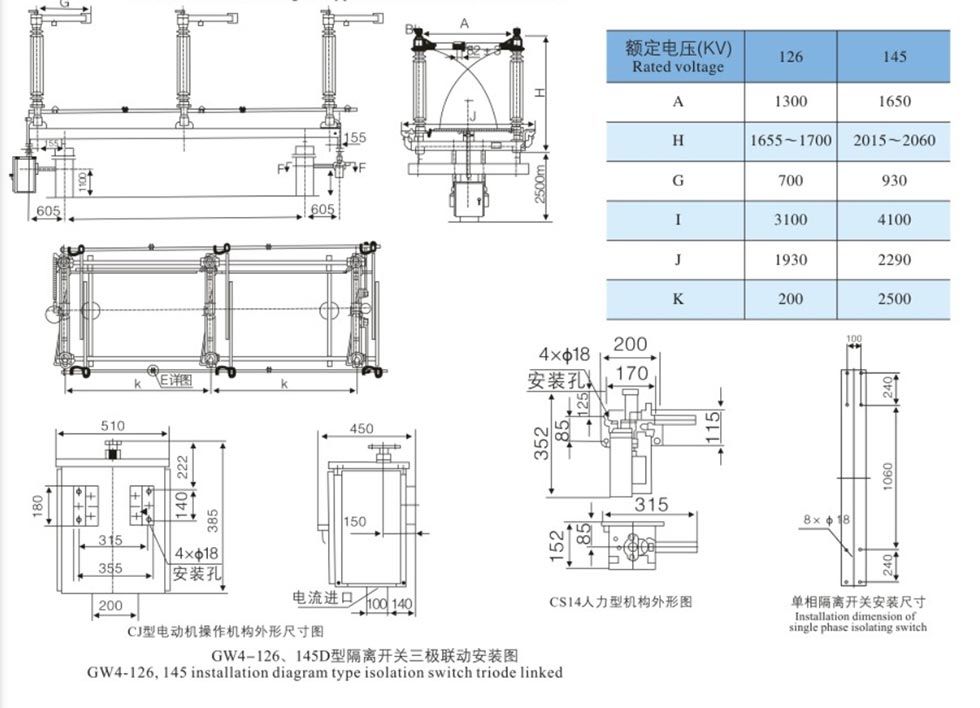

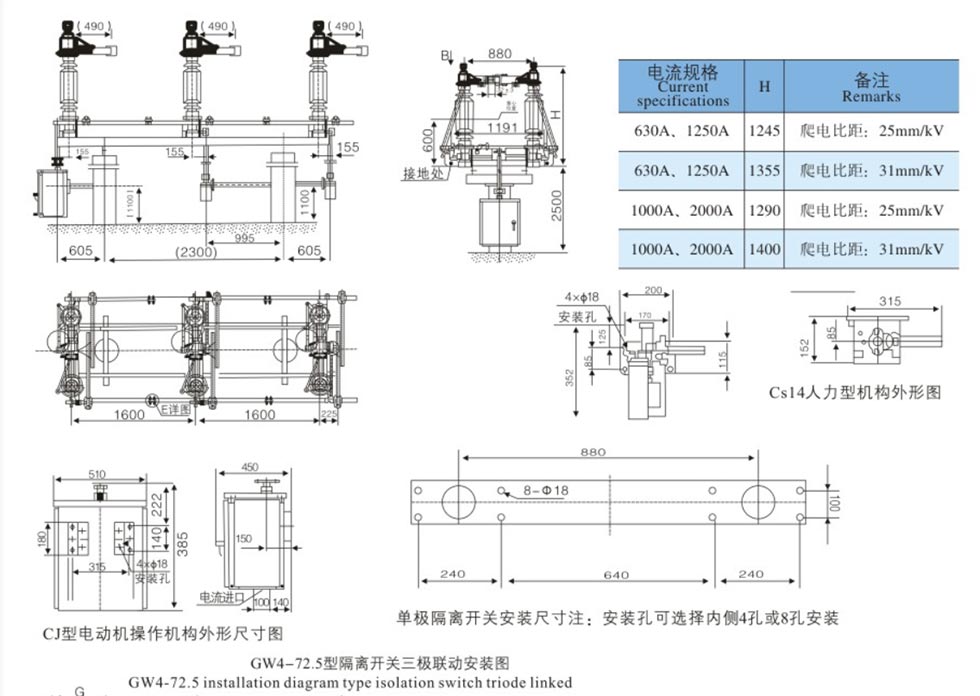

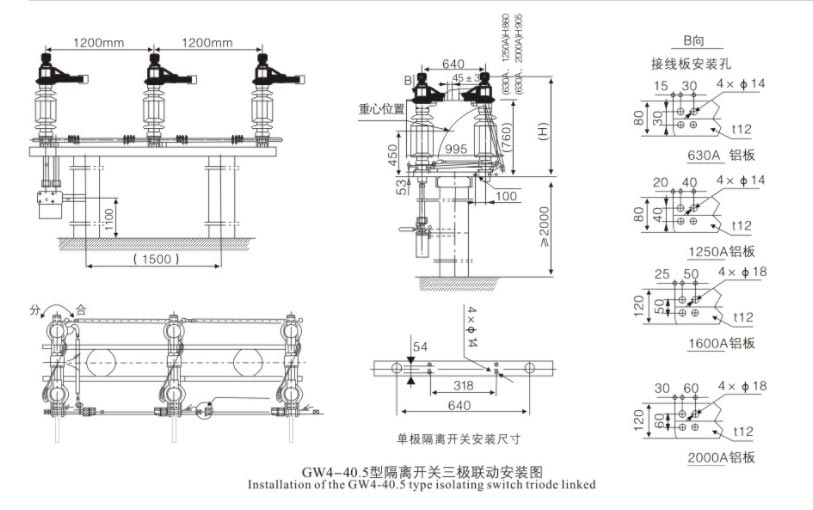

| Položka | Jednotka | Parametre | |||||
| Menovité napätie | kV | 40.5 | 72.5 | 126 | 145 | ||
| Menovitá úroveň izolácie | 1min výdržné napätie napájacej frekvencie (efektívna hodnota) | Na zemi | kV | 95 | 160 | 230 | 275 |
| Zlomenina | kV | 118 | 200 | 230+70 | 275+85 | ||
| Menovitý výdržný prúd blesku (špičkový) | Na zemi | kV | 185 | 350 | 550 | 650 | |
| Zlomenina | kV | 215 | 410 | 550 + 110 | 650 + 120 | ||
| Menovitá frekvencia | Hz | 50/60 | |||||
| Rated Current | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Menovitý krátkodobý výdržný prúd | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Menovitý špičkový výdržný prúd | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Menovité trvanie skratu | Nôž/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Menovité zaťaženie mechanického terminálu | Horizontálne a vertikálne | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontálne | N | 750 | 750 | 750 | 750 | ||
| Vertikálna sila | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazivá vzdialenosť | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanická životnosť | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorový pohon | Model | CJ | CJ | CJ | CJ | ||
| Napätie motora | V | AC380, AC220, DC220, DC110 | |||||
| Regulačná slučka napätia | V | AC380, AC220, DC220, DC110 | |||||
| Body, čas uzávierky | s | 7±1 | |||||
| Ľudský pohon | Model | CS14 CS17 | |||||
| Napätie elektromagnetického zámku | V | AC220, DC220, DC110 | |||||
• Izolátory: Žiadne praskliny, poškodenia alebo nečistoty.
• Kontakty: Čistý, neporušený postriebrený povrch.
• Upevňovacie prvky: Všetky skrutky sú dotiahnuté.
• Mechanizmus: Hladké otáčanie; namažte pohyblivé časti.
• Vertikálnosť izolátora: Nastavte pomocou podložiek (max 3 mm na miesto).
• Trojfázová synchronizácia: Nastavte kľukové rameno a ojnice.
• Kontaktný tlak: Zabezpečte správne vloženie a tlak.
• Prevádzkujte len pri BEZ ZÁŤAŽE; potvrďte, že istič je otvorený.
• Manuálna prevádzka: Použite ovládaciu rukoväť; vyhýbajte sa nadmernej sile.
• Motorizovaná prevádzka: Použite miestne/diaľkové ovládanie; polohu monitora.
• Blokovanie: Nevynucujte prevádzku, ak je blokovaný.
• Periodická generálna oprava: Každé 1–2 roky.
• Vyčistite izolátory a kontakty; aplikujte priemyselnú vazelínu.
• Namažte ložiská a časti prevodovky.
• Skontrolujte uvoľnené skrutky, opotrebované kontakty a poškodenie izolátora.
• Po skrate: Ihneď skontrolujte.
• Nefunguje: Skontrolujte blokovanie, zaseknuté prepojenie alebo poruchu motora.
• Asynchrónne fázy: Nastavte priečne tyče.
• Prehriatie kontaktu: Vyčistite a dotiahnite; skontrolujte postriebrenie.
Odpoveď: Hlavným rozdielom je menovitá prúdová zaťažiteľnosť. 1250A je vhodný pre stredné zaťaženie 110kV rozvodne, zatiaľ čo 2000A je vhodný pre vstupné a výstupné obvody hlavného transformátora vysokého prúdu. The konštrukcia, trieda izolácie a inštalačné rozmery sú v podstate rovnaké.
A: Áno. K dispozícii sú produkty proti znečisteniu (typ W) s povrchovou vzdialenosťou 31,5 mm/kV. Používajú porcelánové izolátory proti znečisteniu alebo kompozitné izolátory a sú odolné voči soľnej hmle a korózii prachu.
Odpoveď: Môžeme poskytnúť riešenia výberu, inštalačné výkresy, pokyny na uvedenie do prevádzky na mieste a bezplatnú opravu služby počas záručnej doby. Štandardné modely sa dodávajú rýchlo, aby vyhovovali časovým požiadavkám na energiu grid projekty.
