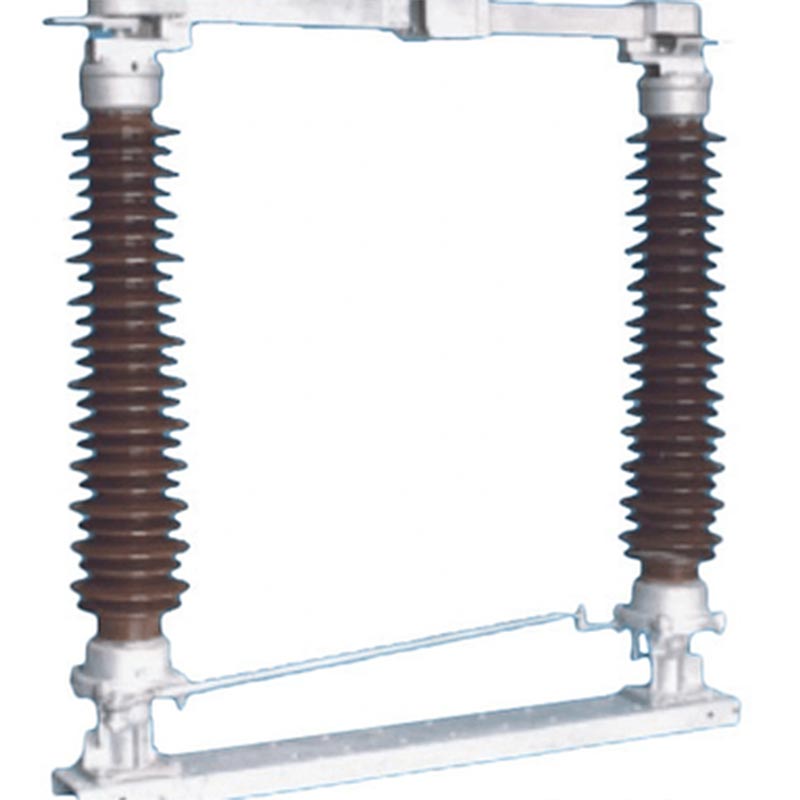

Odpojovač vonkajšej rozvodne

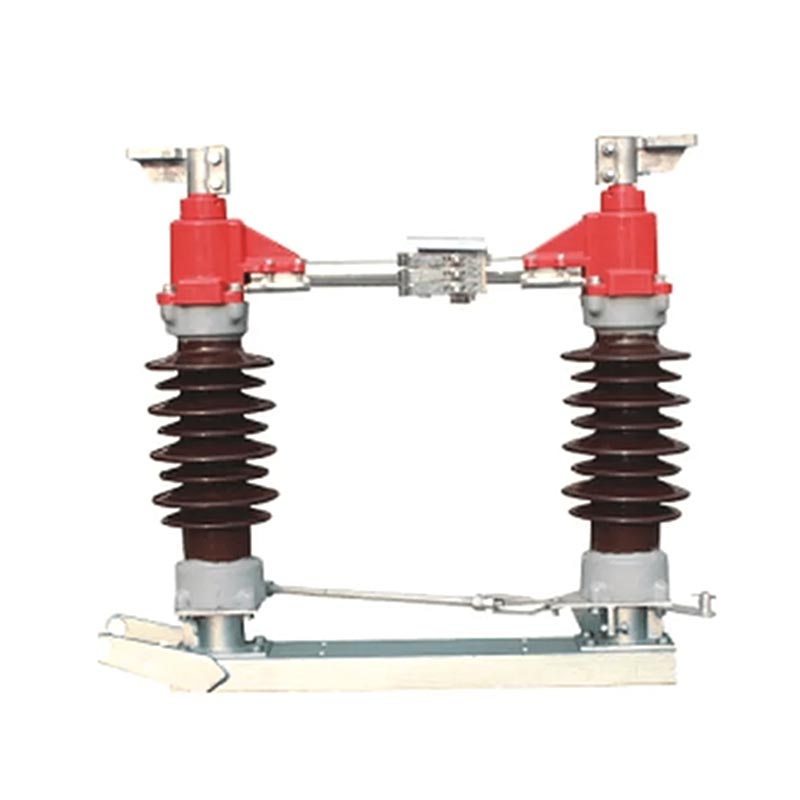

Odpojovač vonkajšej rozvodne série Usune GW4 je základným produktom nezávisle vyvinutým a vyrobené spoločnosťou Usune. Je vhodný pre striedavé obvody s menovitou frekvenciou 50Hz a menovitým napätím 35kV až 170 kV. Používa sa predovšetkým na otváranie a zatváranie okruhu v stave bez záťaže, je to nevyhnutná bezpečnosť komponent v systémoch prenosu a distribúcie energie. Môže slúžiť aj ako základná jednotka pre odvodené produkty v rovnakej sérii, ktorá ponúka silnú rozšíriteľnosť na splnenie rôznych projektových potrieb.

Odpojovač vonkajšej rozvodne využíva horizontálnu otočnú spínaciu štruktúru, ktorá je stabilná mechanický výkon, vysoká úroveň izolácie, silná odolnosť voči znečisteniu a pohodlná inštalácia a údržbu. Účinne izoluje napájacie zdroje, zaisťuje bezpečnosť údržby elektrických zariadení a dokončuje operácie spínania naprázdno, vďaka čomu je vhodný pre rôzne drsné vonkajšie prostredia, ako sú vysoké nadmorská výška, nízka teplota a silné znečistenie.

Hlavné funkcie produktu

1. Izolácia napájania: Účinne odpája zariadenie od elektrickej siete, čím zaisťuje bezpečnosť údržby personál a vybavenie;
2. Dlhodobá zaťažiteľnosť: Môže stabilne prenášať menovitý zaťažovací prúd po dlhšiu dobu, čím sa zabezpečí nepretržité napájanie zásobovanie;
3. Spínanie naprázdno: Dokončuje spínanie nezaťažených vedení a transformátorov, ako aj prepínanie prípojníc prevádzky, ktoré spĺňajú požiadavky flexibilného prispôsobenia elektrickej siete;
4. Ochrana uzemnenia: Môže byť nakonfigurovaná pomocou uzemňovacieho spínača podľa potreby na dosiahnutie spoľahlivého uzemnenia obvodu, ďalšie zvýšenie bezpečnosti prevádzky.

Normy súladu

Aby bola zaistená kvalita produktu a prevádzková bezpečnosť, séria Usune GW4 prísne dodržiava medzinárodné normy autoritatívne normy vrátane IEC 62271-102 „Vysokonapäťové odpojovacie spínače striedavého prúdu a uzemňovacie spínače“ a IEC 60694 „Všeobecné technické podmienky pre vysokonapäťové spínacie a riadiace zariadenia“. Továreň realizuje a prísny proces kontroly kvality. Každý produkt prechádza komplexným testovaním výkonu pred opustením továreň, aby sa zabezpečilo, že všetky parametre spĺňajú štandardné požiadavky.

Technické parametre produktu Séria Usune GW4 zahŕňa viacero modelov ako GW4(A)-35(D)(W), GW4(A)-126(D)(W), a GW4(A)-170(D)(W), s menovitými prúdmi v rozsahu od 630A do 2500A, vhodné pre rôzne úrovne napätia a záťaže scenárov. Základné technické parametre (kľúčové ukazovatele) sú nasledovné:

Okrem toho sú produkty vybavené ručnými ovládacími mechanizmami CS11, CS17D a CS14G a elektrickým pohonom CJ2 prevádzkové mechanizmy. Konfigurácie pomocných spínačov sú optimalizované podľa typu mechanizmu, aby sa zabezpečilo flexibilná a spoľahlivá prevádzka.

Hlavná produktová štruktúra

1. Utesnené ložiskové puzdro

Dizajn s dvojitým tesnením, zostava hriadeľa je podopretá dvoma radiálnymi guľôčkovými ložiskami, ktoré účinne bránia prenikanie vlhkosti, prachu a škodlivých plynov.

2. Samočinný kontaktný prst

Stredný kontakt využíva samočinný kontaktný prst, čím sa eliminuje potreba pružiny. Spolieha sa na seba elasticita na upnutie kontaktu, zaisťuje stabilný kontakt a znižuje náklady na údržbu.

3. Zámková štruktúra

Hlavný vodivý obvod a uzemňovací spínač sú vybavené blokovacím mechanizmom, ktorý zabezpečuje, že uzemňovací spínač sa nemôže zatvoriť, keď je hlavný obvod zatvorený, a naopak, čím sa zabráni chybnej prevádzke.

4. Flexibilné pripojenie

Pružné spojenie vo vnútri výstupnej základne je pevne pripevnené k vodivej tyči a svorkovnici. Bez oleja samomazné ložiská zaisťujú hladké otáčanie a predlžujú životnosť.

Základné vlastnosti

1. Profesionálny dizajn + patentová ochrana

Usune má profesionálny R&D tím s dlhoročnými skúsenosťami v oblasti projektovania vysokonapäťových elektrických zariadení. The Štruktúra vodivého komponentu série GW4 získala patent na národný úžitkový vzor. Kontaktný prst používa a nový materiál s vysokou pevnosťou, vysokou vodivosťou a vysokou elasticitou, vyhýbajúc sa problémom, ako je korózia pružiny, znížená upínacia sila v dôsledku tepelného žíhania a zvýšený kontaktný odpor.

2. Vyspelý výkon + spoľahlivá technológia

Séria GW4 je na trhu už mnoho rokov s vyspelou výrobnou technológiou a stabilným výkonom. Rotujúce komponenty sa vyznačujú bezúdržbovým dizajnom a časti prevodovky využívajú párované čapy z nehrdzavejúcej ocele s nylonovými puzdrami s obsahom disulfidu molybdénu. Oceľové komponenty prechádzajú žiarovým zinkovaním, aby sa zabezpečila hladkosť prevádzku a dlhodobú ochranu proti hrdzi.

3. Štandardná zhoda + prísna kontrola kvality

Ako profesionálny výrobca Usune vo svojom výrobnom procese prísne dodržiava medzinárodné štandardy. The továreň sa môže pochváliť komplexným systémom kontroly kvality, ktorý dohliada na celý proces od obstarávania surovín na montáž a testovanie výrobkov. Produkty prešli mnohými overenými testami a certifikáciami a ich výkon je v priemysle široko uznávaný.

4. Spoľahlivá kvalita + komplexné služby

Usune uprednostňuje spokojnosť zákazníka, poskytuje komplexné predpredajné konzultácie, poradenstvo pri inštalácii a popredajné služby údržby. Výrobky majú dlhú životnosť a nízke náklady na údržbu a továreň poskytuje komplexnú popredajnú podporu na riešenie problémov zákazníkov.

Prostredie aplikácie

Odpojovač vonkajšej rozvodne série Usune GW4 je navrhnutý pre drsné vonkajšie prostredie, silná adaptabilita na životné prostredie. Prevádzkové podmienky musia spĺňať nasledujúce požiadavky: nadmorská výška nepresahujúca 2000 m; okolitá teplota -40 ℃ až +40 ℃; rýchlosť vetra nepresahujúca 34 m/s; seizmická intenzita nepresahujúca 8 stupňov; hrúbka námrazy nepresahujúca 10 mm; absencia silného prachu, chemická korózia, silné vibrácie a horľavé/výbušné nebezpečenstvá; a základom pre inštaláciu na úrovni. Ak prostredie aplikácie používateľa presahuje hodnotu vyššie, je možné s Usune dohodnúť prispôsobené riešenie.

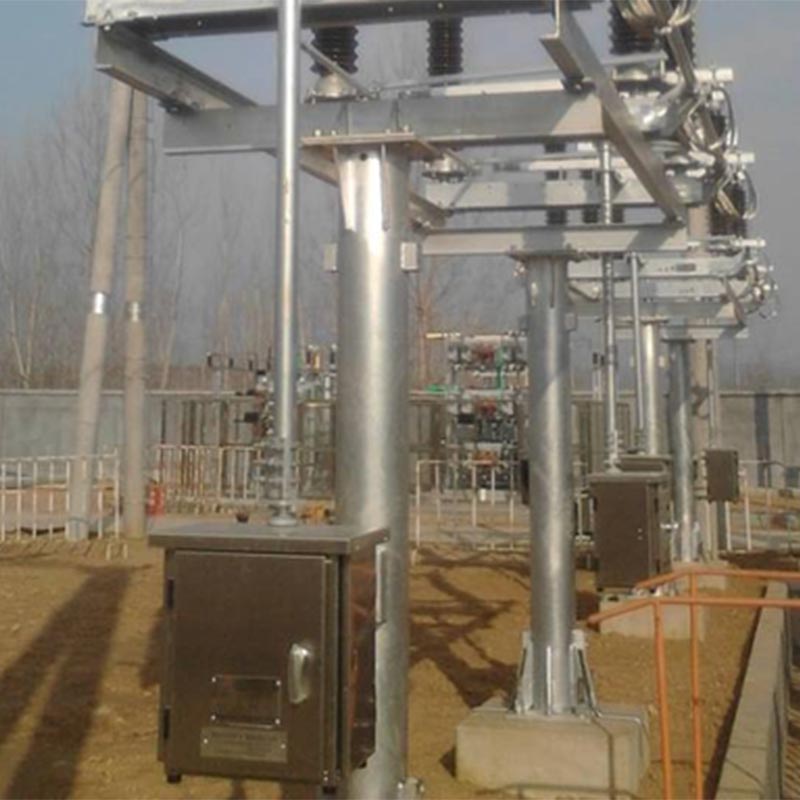

Prípad aplikácie v reálnom svete

Názov projektu: Projekt obnovy vonkajšej rozvodne 110 kV v severnej Číne

Pozadie projektu: Táto rozvodňa sa nachádza v meste na severe Číny, kde sú silné zimy (min teplota -35 ℃) a časté silné vetry. Pôvodný odpojovač trpel zlou nízkou teplotou odolnosť, nestabilná prevádzka a vysoké náklady na údržbu. Po komplexnom porovnaní projektový tím zvolili odpojovač vonkajšej rozvodne Usune GW4-126(D)(W)/1250. Usune poskytla kompletný produkt služby sprievodcu balíkom a inštaláciou.

Výsledky aplikácie: Produkt fungoval stabilne 3 roky po uvedení do prevádzky a preukázal vynikajúce výsledky odolnosť voči nízkym teplotám a vetru. Jeho otváracie a zatváracie operácie sú flexibilné a spoľahlivé. The samočistiaca funkcia kontaktu účinne zabraňuje poruchám kontaktu spôsobeným nahromadením prachu a snehu a bezúdržbový dizajn znižuje dennú záťaž na údržbu rozvodne. Majiteľ projektu vysoko uznáva výkon a popredajný servis produktov Usune a podpísal dlhodobú spoluprácu dohoda s Usune, ktorá ju určila ako určeného výrobcu pre následné projekty renovácie rozvodní.

FAQ

Otázka 1: Čo mám robiť, ak sa odpojovací spínač série Usune GW4 počas používania neotvorí alebo nezatvorí správne?

A1: Najprv vizuálne skontrolujte, či je spojovacia tyč deformovaná, či je spoj uvoľnený a či je svorka je uvoľnená alebo kĺže. Je potrebné vymeniť zdeformovanú ojnicu; musia byť voľné spoje a svorky utiahnite momentovým kľúčom podľa uťahovacieho momentu uvedeného v príručke (pozri tabuľku 5). Ak je manuál prevádzkový krútiaci moment sa výrazne zvyšuje, môže to byť spôsobené zaschnutým mazivom na rotujúcich častiach alebo hrdzou na hriadeľový čap. Vyčistite a namažte rotujúce časti, aby ste zabezpečili hladký chod.

Otázka 2: Aké sú cykly údržby a kľúčové body pre odpájacie spínače série Usune GW4?

A2: Produkt je navrhnutý tak, aby nevyžadoval údržbu, ale na zabezpečenie sa odporúča pravidelná kontrola a údržba dlhodobá stabilná prevádzka: Každé 2 roky by sa mala vykonávať jednoduchá kontrola na mieste; keď je mimo prevádzky, údržba by sa mala vykonávať každých 5 rokov alebo každých 2000 operácií; zásadná generálna oprava by mala byť vykonaná každý 10 rokov alebo každých 5 000 operácií. Medzi kľúčové body údržby patria: kontrola integrity mechanických častí a izolátorov, meranie odporu hlavného vodivého obvodu, kontrola dotiahnutia skrutiek a testovanie prevádzkový stav pomocných spínačov a blokovacích elektrických komponentov.

Pokyny na dodávku a objednávku produktu

1. Úplnosť dodávky produktu: Každý dodaný odpojovač Usune série GW4 a uzemňovací spínač sa dodáva s inštalačné príslušenstvo a ovládací mechanizmus objednaný užívateľom spolu s certifikátom produktu, návod na inštaláciu a obsluhu a zoznam príslušenstva na zabezpečenie hladkej inštalácie a používania.

2. Pokyny pre objednávanie Pri objednávaní uveďte: model produktu, názov, menovitý prúd, menovité napätie, či je nakonfigurovaný uzemňovací spínač (jedno uzemnenie/dvojité uzemnenie); typ, model a názov prevádzky mechanizmus; napájanie a menovité napätie elektromagnetického zámku (ak existuje); model a riadiace napätie elektrický ovládací mechanizmus (ak existuje). Ak sú potrebné špeciálne technické dokumenty alebo inštalačné príslušenstvo, prosím uveďte pri objednávke.

1. Základňa dotyku prsta
2. Dotyk prstom
3. Magnetická blokovacia platňa
4. Skrutka
5. Kontakt
Obrázok 2 Schematický diagram dominantných elektrických kontaktných bodov

1. Statická kontaktná hlava brúseného noža
2. Kontaktný prst
3. Polohovacia doska
4. Brúsená rúrka noža
Obrázok 3 Schematický diagram polohy uzemňovacej trubice a polohovacej dosky

Obrázok 4 Schéma zdvíhania
