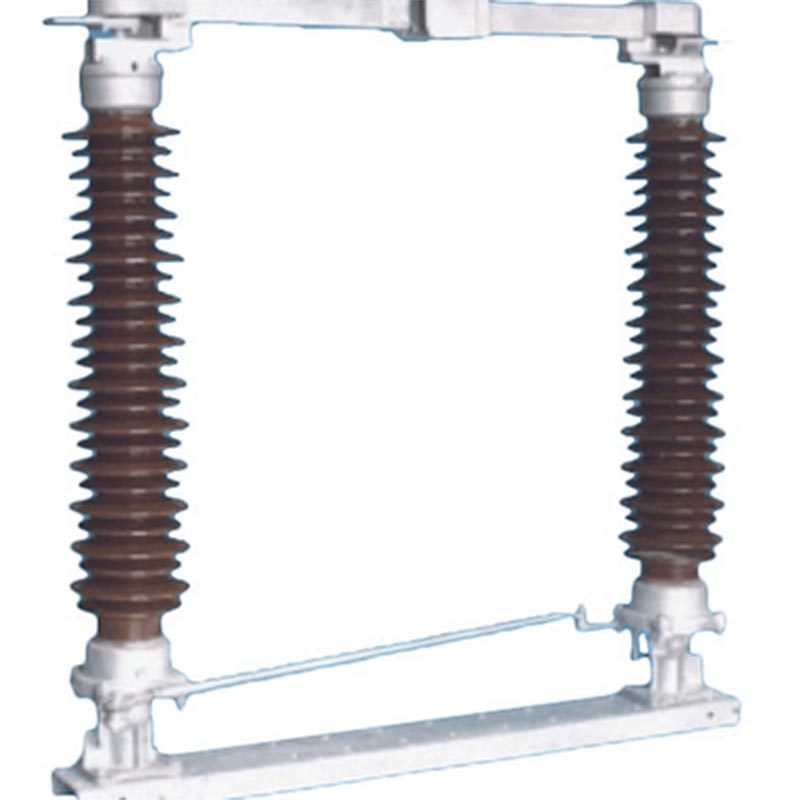

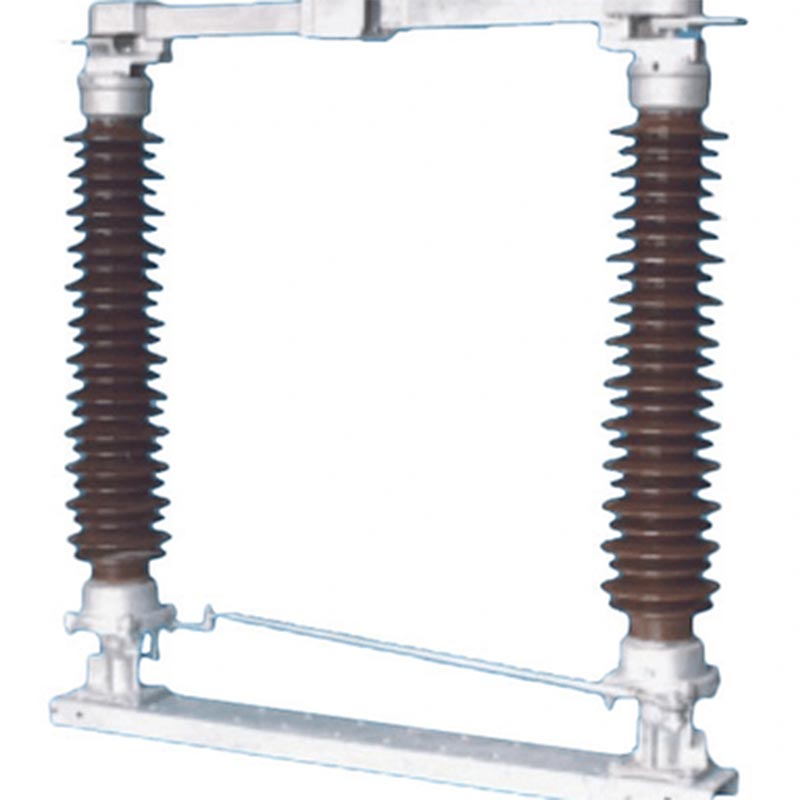

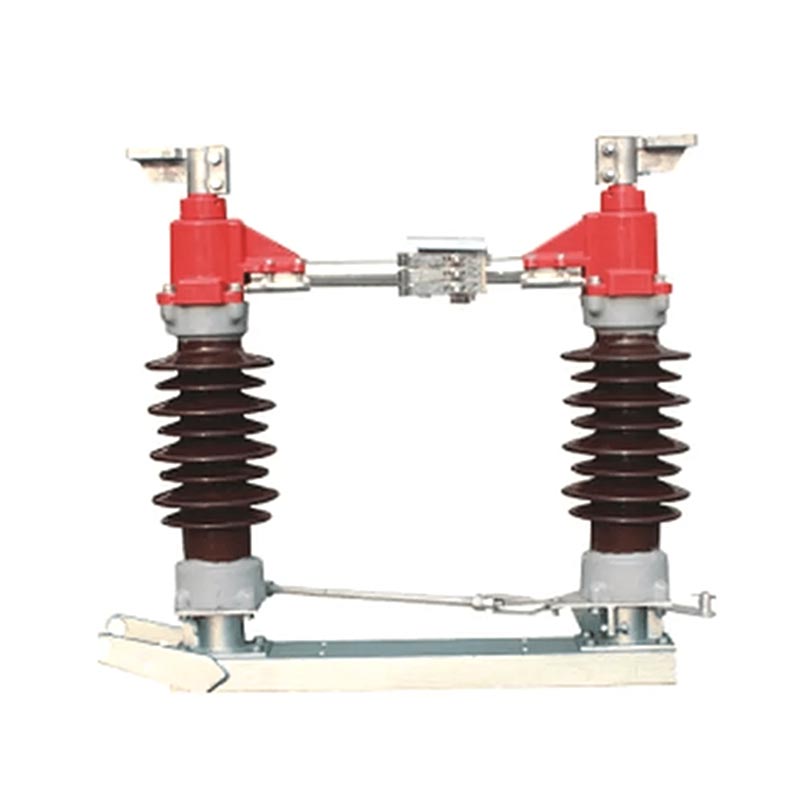

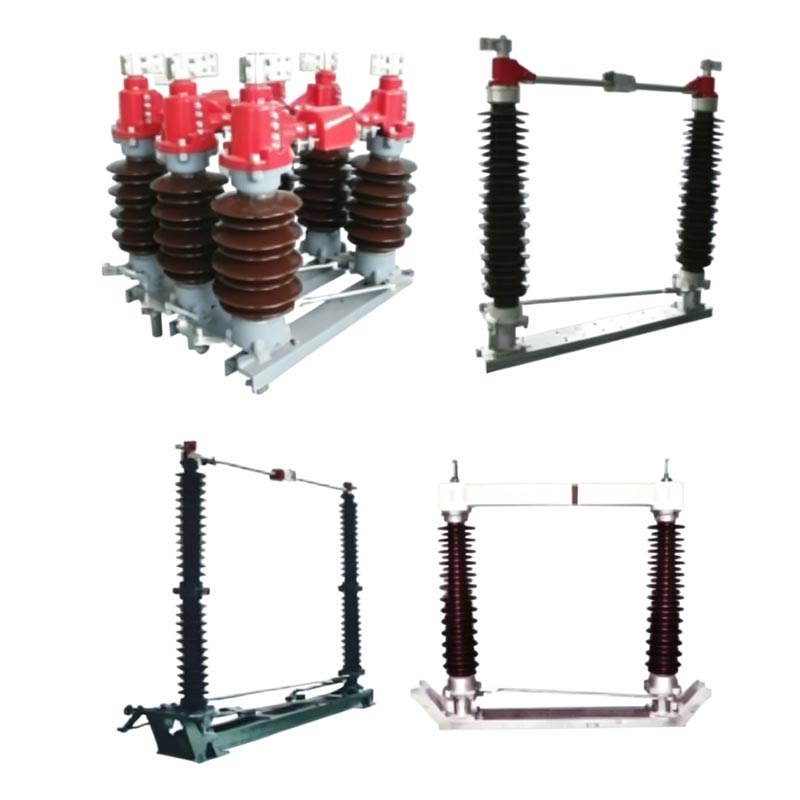

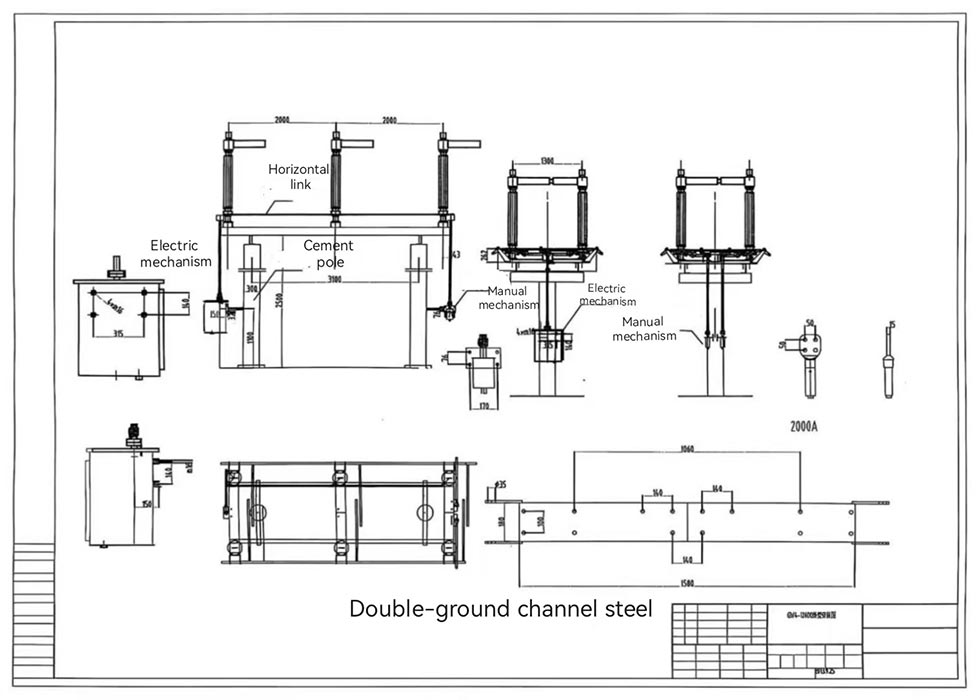

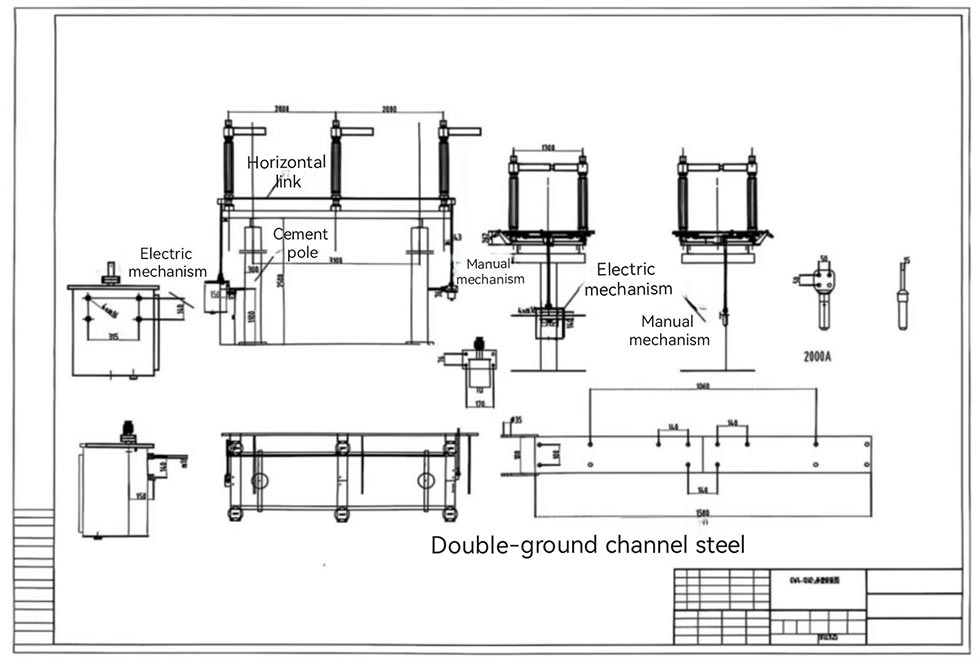

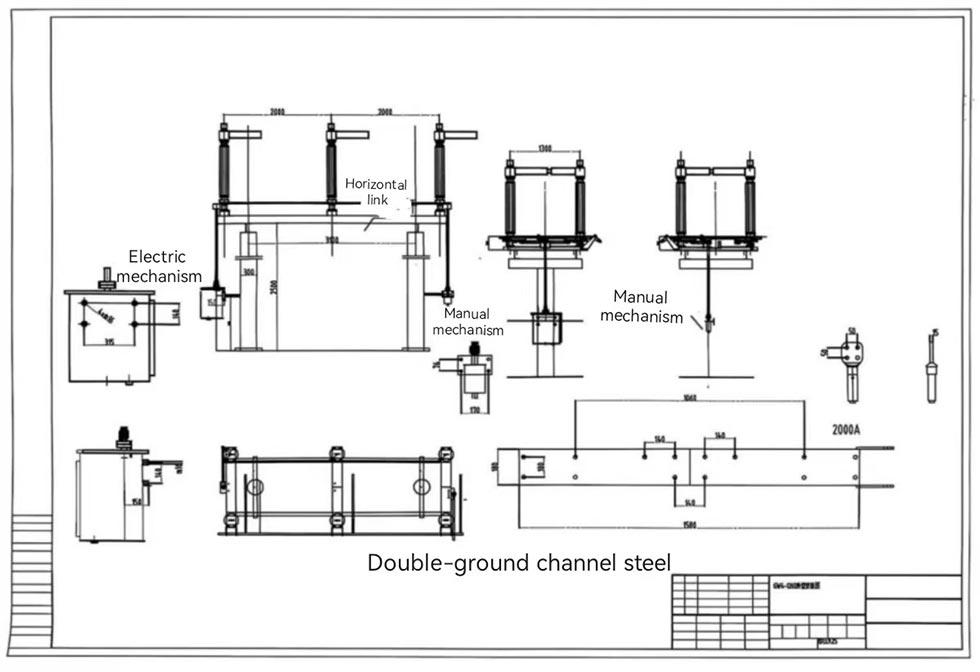

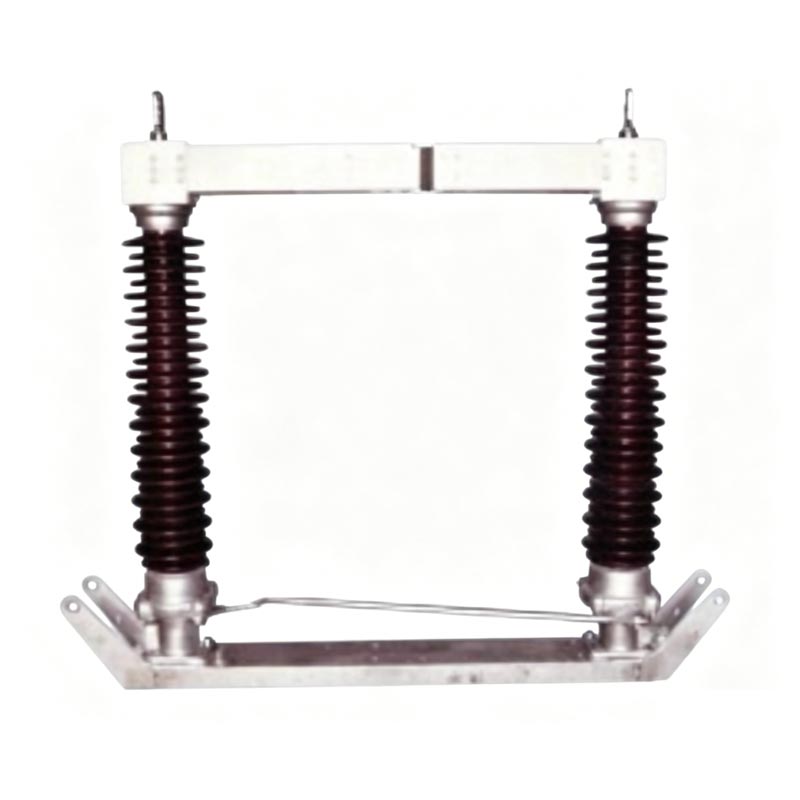

Izolačný spínač Vonkajší ručný motorizovaný

Vonkajší ručný motorizovaný spínač izolácie je základným produktom spoločnosti Usune, špeciálne navrhnutý pre vonkajšie striedanie obvody s menovitou frekvenciou 50Hz a menovitým napätím 35kV~170kV. Je to kľúčová časť vybavenia pre zaisťuje bezpečnú a stabilnú prevádzku energetických systémov a môže slúžiť aj ako základná jednotka pre tento rad odvodené produkty. Produkty sú vyrábané v prísnom súlade s IEC 62271-102 "Vysoké napätie AC odpojovače a uzemňovače“ a IEC 60694 „Všeobecné technické podmienky pre vysokonapäťové rozvádzače a kontrolné zariadenia“, zabezpečujúce profesionálnu odbornosť a spoľahlivosť produktu.

Tento spínač s horizontálnou rotačnou spínacou štruktúrou sa môže pochváliť vysokou úrovňou izolácie a silným znečistením odolnosť, stabilný mechanický výkon a pohodlná inštalácia a údržba. Podporuje manuálne aj elektrická prevádzka a môže byť podľa potreby nakonfigurovaná s uzemňovacím spínačom. Prispôsobí sa drsnému vonkajšiemu prostrediu prostredia, ako sú vysoké nadmorské výšky, nízke teploty a silné znečistenie. Ako spoľahlivý dodávateľ, Usune prísne dodržiava medzinárodné normy a dôsledne kontroluje kvalitu produktov, aby zákazníkom poskytovala vysokú kvalitu, bezpečné a odolné odpojovacie spínače.

Hlavné aplikačné scenáre

Vonkajší ručný motorizovaný izolačný spínač je široko používaný vo vonkajších systémoch prenosu a distribúcie energie v energetických sieťach, priemyselných a banských podnikoch, mestskej výstavbe a novej výrobe energie. je to tak vhodný pre aplikácie vyžadujúce časté odpojenie napájania a bezpečnostnú údržbu a je obzvlášť vhodný pre drsné vonkajšie prostredie, efektívne zaisťujúce kontinuitu a bezpečnosť napájania.

Základné parametre produktu

Produkt sa môže pochváliť vynikajúcim technickým výkonom a pokrýva rôzne špecifikácie. Jeho základné parametre sú takto:
- Menovité napätie: 35kV~170kV
- Menovitý prúd: 630A~2500A
- Menovitý krátkodobý výdržný prúd: 20kA/s~50kA/s
- Menovitý špičkový výdržný prúd: 50kA~125kA
- Odpor hlavného obvodu: ≤125μΩ (líši sa v závislosti od modelu)
- Jednominútové výkonové frekvenčné výdržné napätie: 80kV~200kV
- Odolné napätie blesku: 115kV~860kV (líši sa v závislosti od modelu a uzemňovacieho spínača)
- Ovládací mechanizmus: Manuálny (séria CS11, CS17D, CS14G) alebo elektrický (typ CJ2)

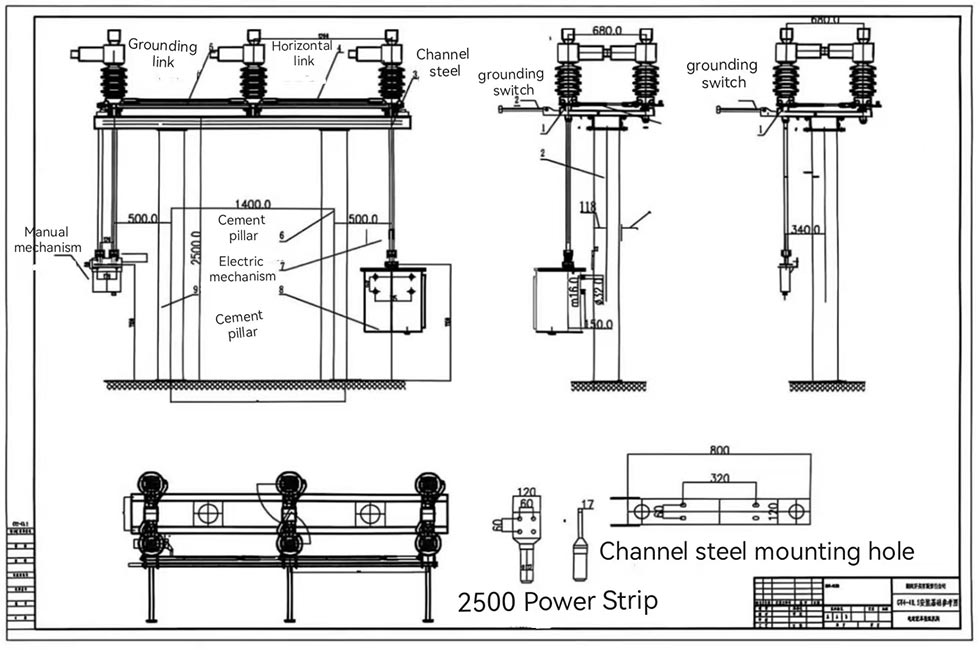

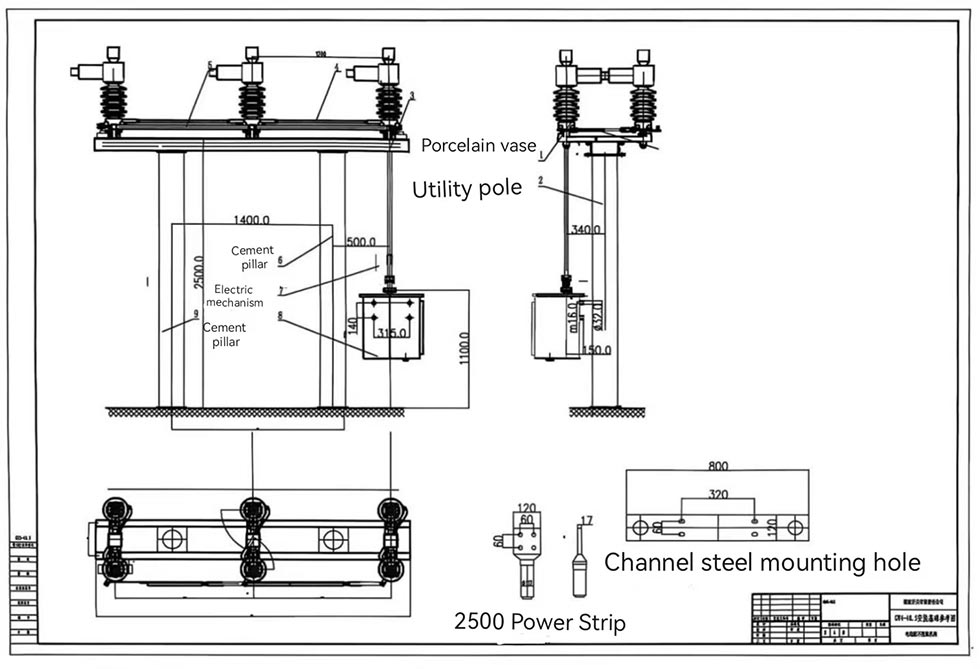

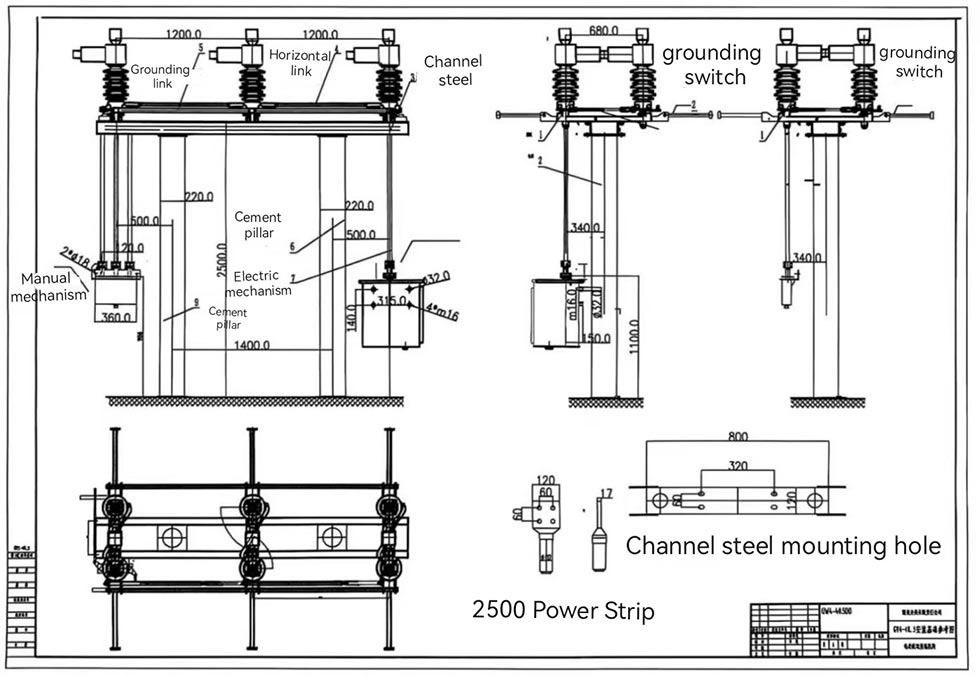

Hlavná štruktúra produktu

Vonkajší ručný motorový spínač izolácie využíva štruktúru dvojitého podávania rúk. Každá fáza pozostáva zo základne, izolátory stĺpikov, výstupné svorky a kontakty. Dva stĺpové izolátory sú namontované paralelne k sebe ložiskové sedlá na oboch koncoch základne a kolmo na základňu. Hlavná vodivá časť sa približne otáča 90° s izolátormi stĺpikov. Stredný kontakt má samočistiacu rotačnú štruktúru, ktorá odstraňuje prach a nečistoty z kontaktu pri otváraní a zatváraní, čím je zaistený spoľahlivý kontakt. Rotujúce časti majú utesnené, bezúdržbový dizajn a komponenty prevodovky využívajú čapy z nehrdzavejúcej ocele a molybdén nylonové puzdrá s obsahom disulfidov, ktoré sú odolné voči korózii a nehrdzavejú.

Hlavné vlastnosti produktu

1. Vysoká spoľahlivosť

Kontaktné prsty používajú nový typ materiálu s vysokou pevnosťou, vysokou vodivosťou a vysokou elasticitou. Spoliehajú sa na vlastnú pružnosť na upnutie kontaktov, čím sa zabráni zlyhaniu kontaktu spôsobenému koróziou pružiny a tepelným žíhaním. Táto štruktúra vodivého komponentu získala národný patent úžitkového vzoru.

2. Tvrdá adaptabilita prostredia

Prispôsobiteľné nadmorskej výške ≤ 2000 m, okolitým teplotám -40 ℃ až + 40 ℃, rýchlosti vetra ≤ 34 m/s a seizmickej intenzite ≤ 8 stupňa. Povrchová vzdialenosť spĺňa požiadavky triedy III alebo IV podľa GB/T5582. Silná odolnosť voči znečisteniu a námraza (hrúbka ľadu ≤ 10 mm).

3. Duálne prevádzkové režimy

Podporuje manuálne aj elektrické ovládanie, voliteľné podľa potreby. Manuálny mechanizmus je ľahko ovládateľný, pričom elektrický mechanizmus (typ CJ2) je poháňaný striedavým motorom cez redukčnú prevodovku, ponúka vysokú účinnosť a výkon šetriaci prácu.

4. Bezpečnostné blokovanie

Keď je vybavený uzemňovacím spínačom, hlavný vodivý obvod a uzemňovací spínač sú spoľahlivé zablokované, čím sa zabezpečí, že sa uzemňovací spínač nemôže zatvoriť, keď je hlavný obvod zatvorený, a naopak, predchádzanie náhodnej prevádzke.

5. Pohodlná inštalácia a údržba

Medzifázové a vertikálne spojovacie tyče majú upínaciu štruktúru, čím sa eliminuje potreba kolíkov a zváraním, výsledkom čoho je vysoká účinnosť inštalácie. Rotujúce časti sú bezúdržbové, čo zjednodušuje rutinu kontroly a údržby, čím sa znižujú dlhodobé prevádzkové náklady.

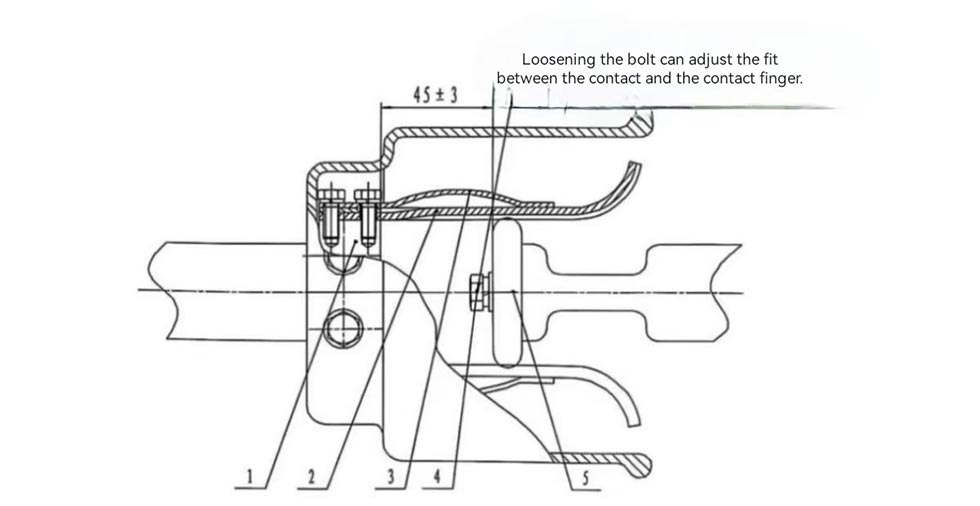

1. Základňa dotyku prsta
2. Dotyk prstom
3. Magnetická blokovacia platňa
4. Skrutka
5. Kontakt
Obrázok 2 Schematický diagram dominantných elektrických kontaktných bodov

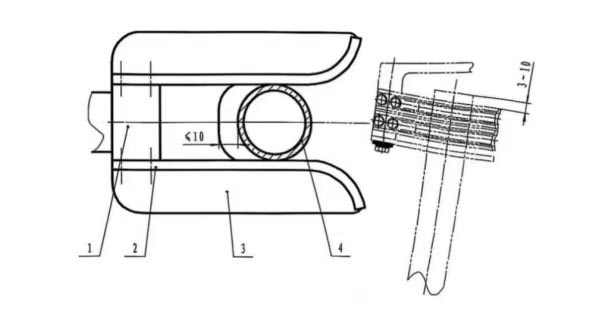

1. Statická kontaktná hlava brúseného noža
2. Kontaktný prst
3. Polohovacia doska
4. Brúsená rúrka noža
Obrázok 3 Schematický diagram polohy uzemňovacej trubice a polohovacej dosky

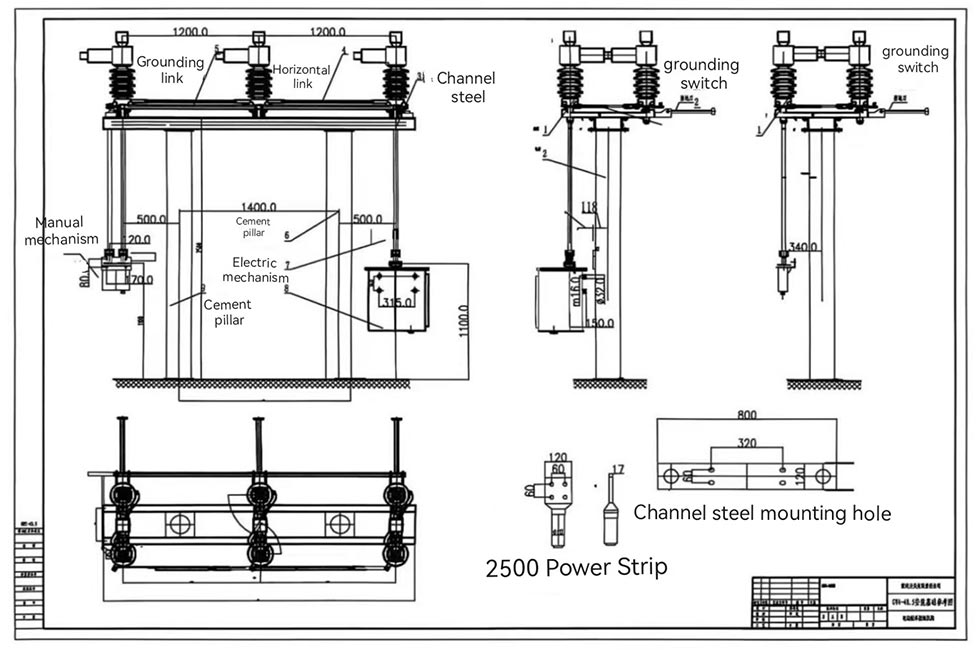

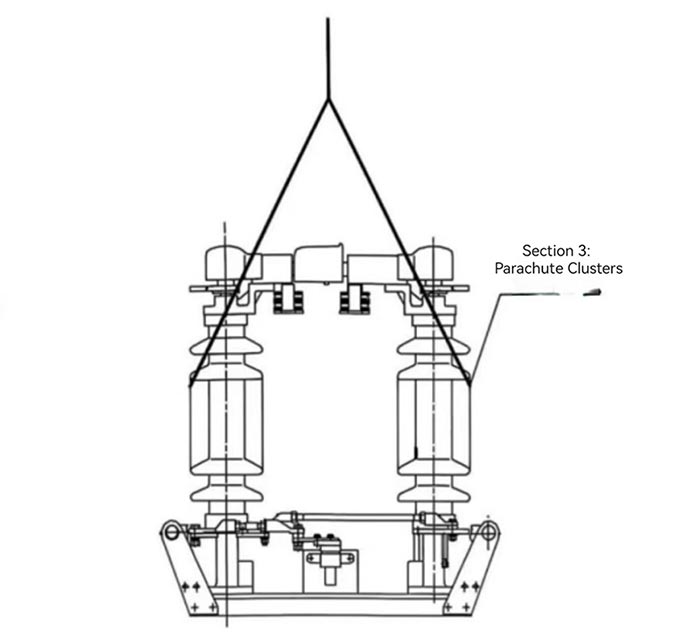

Obrázok 4 Schéma zdvíhania

Referencia projektu

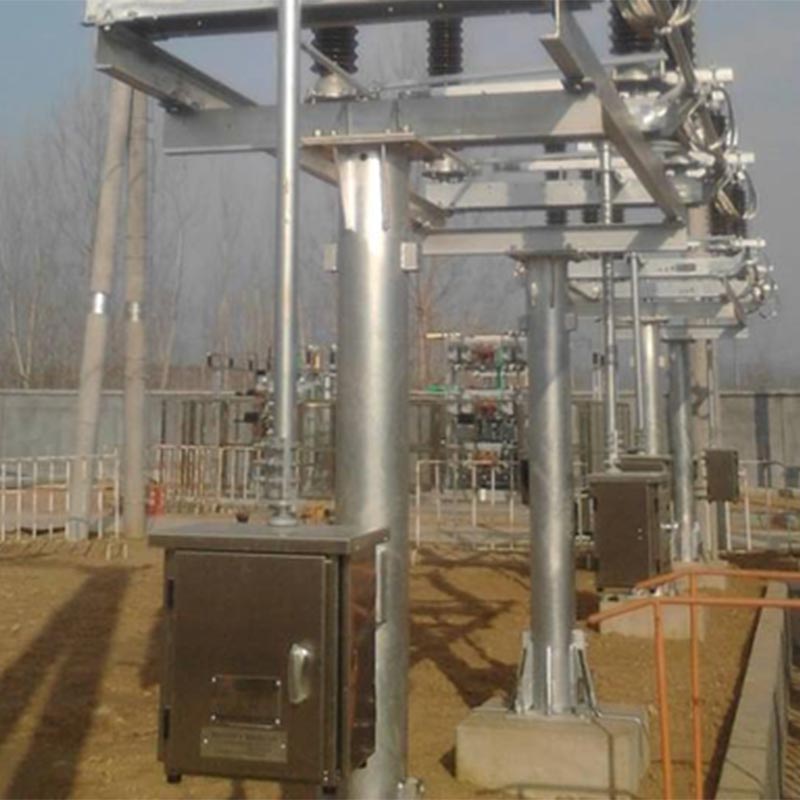

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie v reálnom svete

Prípadová štúdia: Projekt elektrickej siete vo vysokej nadmorskej výške v západnej Číne

Elektrárenská spoločnosť v západnej Číne realizuje projekt modernizácie prenosového vedenia 110 kV. Nachádza sa na adrese an nadmorskej výške 1800 m, projekt zažíva priemernú ročnú teplotu -15 ℃ až 25 ℃, časté silné vetry a husté sneženie v zime. Projekt vybral Usune GW4(A)-126(D)(W)/1250 odpojovacie spínače (vybavené CJ2 elektrické ovládacie mechanizmy a uzemňovacie spínače). Za posledné tri roky sa produkt ukázal vynikajúca adaptabilita na životné prostredie, bez poškodenia izolátora alebo prehriatia kontaktov. Otváranie a zatváranie operácie sú plynulé a stále môže fungovať normálne, aj keď sa v zime nahromadí 8 mm ľadu stabilná prevádzka elektrickej siete. Ako výrobca spoločnosť Usune poskytovala pokyny na inštaláciu na mieste a pravidelne údržbárske služby pre projekt, ktoré si od klienta vyslúžia vysokú pochvalu.

FAQ

Otázka 1: Čo mám robiť, ak sa počas používania zvýši krútiaci moment manuálneho ovládania vonkajšieho odpojovacieho spínača Usune?

A1: Hlavným dôvodom zvýšeného manuálneho prevádzkového momentu je mazací olej v rotujúcich častiach prevodový systém je vysušený, znečistený alebo sú čapy hriadeľa zhrdzavené, čo vedie k zvýšenému prenosu odpor. Riešenie: Najprv zastavte prevádzku. Po potvrdení, že odpojovač je v otvorenej polohe a je vysokonapäťové vedenie uzemnené, demontujte rotujúce časti, odstráňte nahromadené nečistoty a hrdzu a naneste primerané množstvo maziva. Ak problém pretrváva, kontaktujte tím popredajného servisu Usune profesionálna oprava. Továreň v Usune má profesionálny opravárenský personál a náhradné diely, ktoré poskytujú včasnú podporu.

Q2: Môže byť Usune izolačný spínač s ručným pohonom pre vonkajšie použitie použitý v oblastiach so silnou chemickou koróziou? ak áno, aké opatrenia treba prijať?

A2: Môže sa použiť v oblastiach s miernou až strednou chemickou koróziou. Kľúčové opatrenia: 1. Informujte dodávateľa o úroveň korózie prostredia pri objednávke. Usune prispôsobí antikoróznu úpravu (napríklad ponorením do horúceho kúpeľa galvanizácia vystužených oceľových komponentov a výber špeciálnych antikoróznych izolátorov); 2. Pravidelne čistite povrch izolátorov a vodivých častí na odstránenie korozívnych látok; 3. Skráťte rutinnú kontrolu cyklus so zameraním na kontrolu kontaktnej plochy a stavu izolátora a urýchlene vymeňte poškodené diely. Pre v oblastiach so silnou chemickou koróziou, obráťte sa na technické oddelenie Usune pre prispôsobené riešenia.

Dodávka produktu a popredajný servis

Každý vonkajší ručný motorový odpojovač Usune je vybavený kompletným inštalačným príslušenstvom a obslužný mechanizmus objednaný zákazníkom spolu s certifikátom výrobku, montážnym a prevádzkovým návodom, a zoznam príslušenstva. Ako dodávateľ zakorenený v Číne má Usune komplexný výrobný a popredajný systém: továreň má prísny proces kontroly kvality, aby sa zabezpečilo, že každý výrobok je kvalifikovaný pred opustením továreň; tím popredajných služieb poskytuje poradenstvo pri inštalácii, ladení, údržbe a podobne služby, reaguje na potreby zákazníkov 24 hodín denne a zaväzuje sa poskytovať vysokokvalitné produkty a pozorný servis zákazníkom doma iv zahraničí, budovanie dlhodobých a stabilných vzťahov spolupráce.
