Vysokonapäťový odpojovač

Vysokonapäťové odpojovače série Usune GW8 a GW13 pre uzemňovacie systémy neutrálneho transformátora sú vonkajšie vysokonapäťové elektrické zariadenia špeciálne navrhnuté pre systémy uzemnenia neutrálneho bodu transformátora. Vhodné pre striedavý prúd 50Hz/60Hz systémy, sú dostupné v špecifikáciách napätia 40,5 kV, 72 kV a 110 kV. Ich hlavnou funkciou je bezpečné prepínanie stav pripojenia neutrálneho bodu transformátora v stave bez zaťaženia, spĺňajúci bezpečnostné požiadavky na výkon prepínanie prevádzkových režimov systému a údržba zariadení.

Modely produktov a prevádzkové mechanizmy

1. Séria GW8: Môže byť vybavená elektrickým ovládacím mechanizmom typu CJ alebo ručným ovládacím mechanizmom typu CS8, vhodné pre scenáre uzemnenia neutrálneho bodu v konvenčných rozvodniach.

2. Séria GW13: Môže byť vybavená elektrickým ovládacím mechanizmom typu CJ alebo ručným ovládaním typu CS14 mechanizmus, ktorý ponúka flexibilnejšiu prevádzku a vyššiu spoľahlivosť.

Štruktúra produktu

Vysokonapäťové odpojovače série GW8 a GW13 pre neutrálne uzemňovacie systémy transformátora sú jednopólové štruktúru, ktorá pozostáva hlavne z tela tyče a ovládacieho mechanizmu.

1. Telo pólu

Obsahuje základňu, stĺpový izolátor, vodivé rameno, kontakty atď. Stĺpový izolátor poskytuje spoľahlivú elektrickú energiu izoláciu, vodivé rameno a kontakty tvoria hlavný vodivý obvod a základňa zaisťuje stabilitu inštalácia.

2. Operačný mechanizmus

Poháňa vodivé rameno tak, aby sa otáčalo prostredníctvom spojenia, čím sa realizuje otváracia a zatváracia činnosť odpojovača prepínač. Presné polohovanie a stabilná prevádzka zaisťujú jasné a spoľahlivé odpojenie po otvorení.

Vlastnosti a výhody produktu

1. Vysoká bezpečnosť

Využíva vysokokvalitné izolačné materiály a presný dizajn kontaktov s vynikajúcou izolačnou pevnosťou a výkon zhášania oblúka, ktorý zaisťuje bezpečné spínanie naprázdno.

2. Flexibilná prevádzka

Podporuje elektrické aj manuálne prevádzkové režimy, prispôsobenie sa automatickému ovládaniu a manuálnej prevádzke na mieste potreby rôznych scenárov.

3. Silná prispôsobivosť k životnému prostrediu

Navrhnuté špeciálne pre vonkajšie použitie, odolné voči vysokým a nízkym teplotám, vlhkosti, korózii a znečisteniu, vhodné do rôznych náročných vonkajších prostredí.

4. Stabilná a spoľahlivá prevádzka

Prísny výber materiálu a kontrola procesov spolu s komplexným systémom riadenia kvality vedú k a nízka poruchovosť a dlhodobo stabilná prevádzka.

5. Jednoduchá štruktúra a pohodlná údržba

Kompaktná konštrukcia, jednoduchá inštalácia a údržba, efektívne znižuje následnú prevádzku a údržbu náklady.

Prípad aplikácie

Prípad 1: Mestská rozvodňa 220 kV vo východnej Číne

Centrálna mestská rozvodňa 220 kV vo východnej Číne používa vysokonapäťový odpojovač Usune GW8-110 kV pre transformátor Neutrálny uzemňovací systém pre jeho hlavný transformátor. Táto rozvodňa je zodpovedná za napájanie mesta centrum, vyžadujúce mimoriadne vysokú spoľahlivosť a bezpečnosť zariadení. Od svojho uvedenia do prevádzky v roku 2022 sa zariadenie úspešne dokončila tisíce operácií prepínania neutrálneho bodu. Počas ročnej údržby a siete Úpravy prevádzkového režimu, jeho flexibilná prevádzka a spoľahlivý kontaktný výkon účinne zabezpečili osobnú bezpečnosť personálu údržby a stabilnú prevádzku elektrickej siete.

Prípadová štúdia 2: Severozápadná rozvodňa veternej farmy

Veľká rozvodňa veternej farmy v severozápadnej Číne vybrala vysokonapäťové odpojovače Usune GW13-72kV pre neutrálny uzemňovací systém transformátora. Región má drsné prírodné podmienky, s veľkými teplotnými rozdielmi, silným vetrom a piesočné búrky a vysoká nadmorská výška. Produkty série GW13 s vynikajúcou prispôsobivosťou v exteriéri a koróziou odpor, fungujú stabilne už viac ako tri roky a efektívne spolupracujú s transformátorom veternej farmy ochranný systém uzemnenia neutrálneho bodu na zabezpečenie bezpečnej a stabilnej prevádzky výroby veternej energie systému a bezproblémové pripojenie elektrickej energie do siete.

Hlavné technické parametre

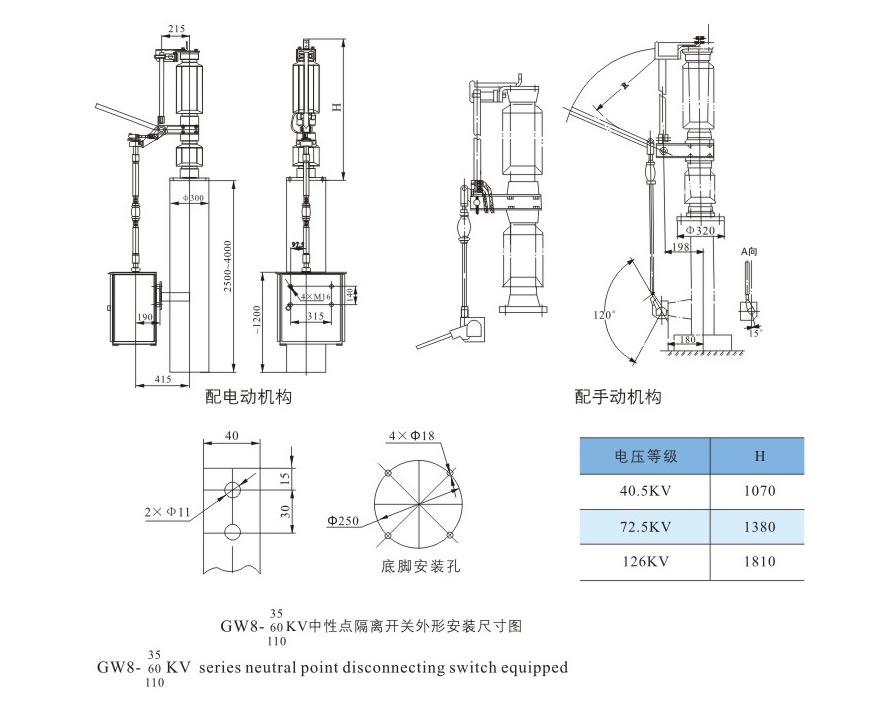

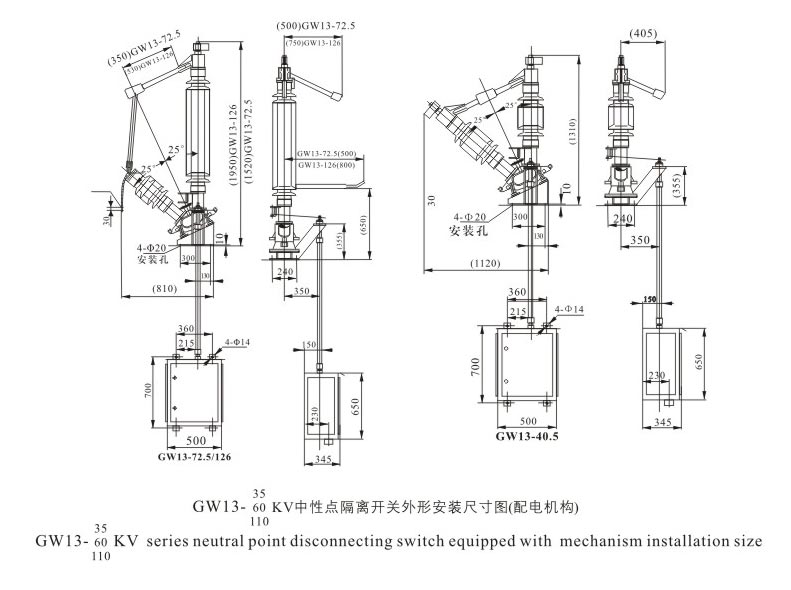

Vonkajšie rozmery

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

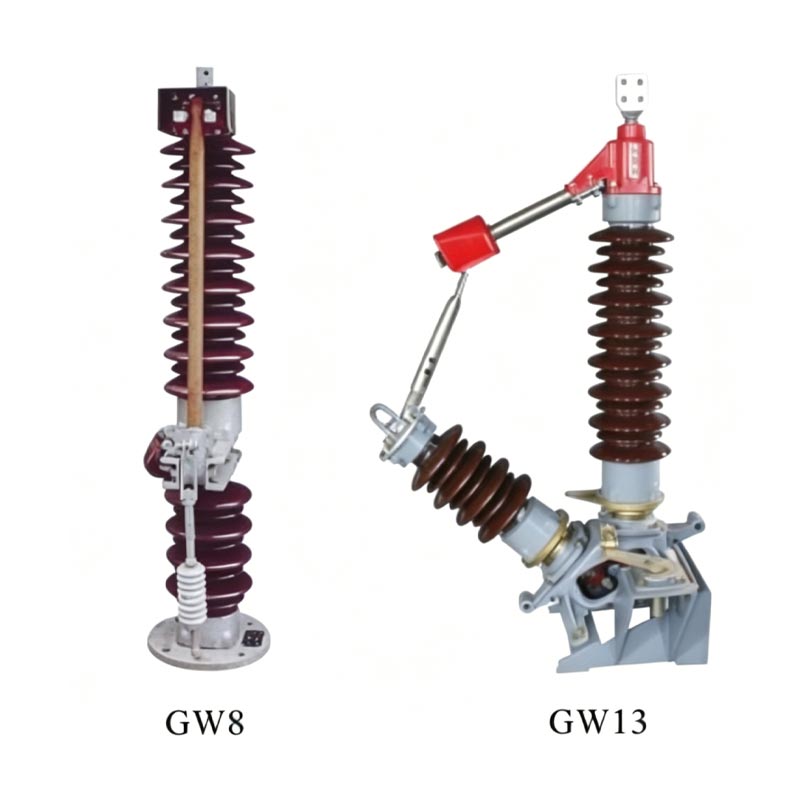

Otázka 1: Aké sú hlavné rozdiely medzi odpojovacími spínačmi neutrálneho bodu série Usune GW8 a GW13?

Odpoveď: Hlavný rozdiel spočíva v zodpovedajúcom operačnom mechanizme a niektorých konštrukčných návrhoch. Séria GW8 je vybavené elektrickým mechanizmom typu CJ alebo ručným mechanizmom typu CS8; séria GW13 je vybavená a Elektrický mechanizmus typu CJ alebo ručný mechanizmus typu CS14. Konštrukčne sa vyznačuje optimalizovaným otočným kontaktom dizajn, ktorý ponúka vylepšené samočistiace schopnosti a lepšiu vhodnosť pre drsné vonkajšie prostredie.

Otázka 2: Môžu byť uzemňovacie odpojovače Usune použité vo vysokých nadmorských výškach a oblastiach s vysokou teplotou?

A: Áno. Táto séria je navrhnutá špeciálne pre vonkajšie použitie so silnou prispôsobivosťou k životnému prostrediu. Môže fungovať normálne v nadmorských výškach ≤ 1000 m (vyššie nadmorské výšky je možné prispôsobiť) a pri teplotách od -40 ℃ do + 40 ℃. to má vynikajúcu odolnosť proti vlhkosti, odolnosť voči znečisteniu a odolnosť proti korózii. Špeciálna antikorózna a protinámrazové úpravy môžu byť poskytnuté podľa požiadaviek užívateľa.

Záver

Transformátory série Usune GW8 a GW13 (vysokonapäťový odpojovač pre systém uzemnenia nulového transformátora) sú vysokokvalitné produkty integrujúce pokročilé technológie, spoľahlivú kvalitu a vynikajúci výkon. Ako a profesionálny výrobca a dodávateľ v Číne, Usune vždy najprv dodržiava zásady kvality a v prvom rade zákazníkov, ktorí poskytujú bezpečné, spoľahlivé a efektívne riešenia vysokonapäťových elektrických zariadení pre celý svet zákazníkov energetických systémov. Medzi nimi sa rozšírili produkty odpájacieho spínača s neutrálnym bodom uzemnenia uznanie a dôvera zákazníkov z oblasti energetiky vďaka ich bohatým praktickým aplikačným skúsenostiam a komplexný popredajný servis.
