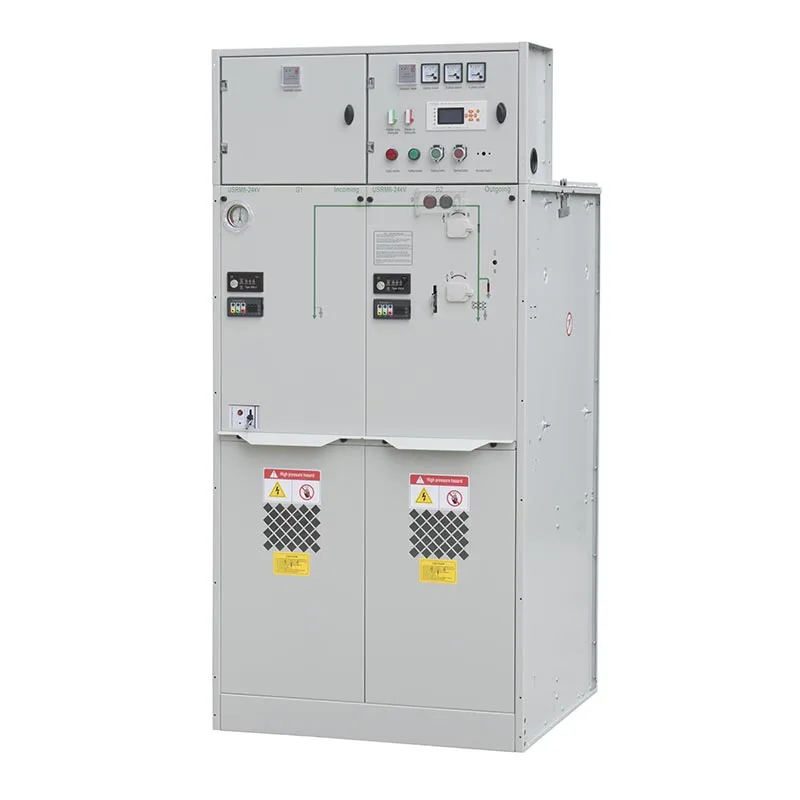

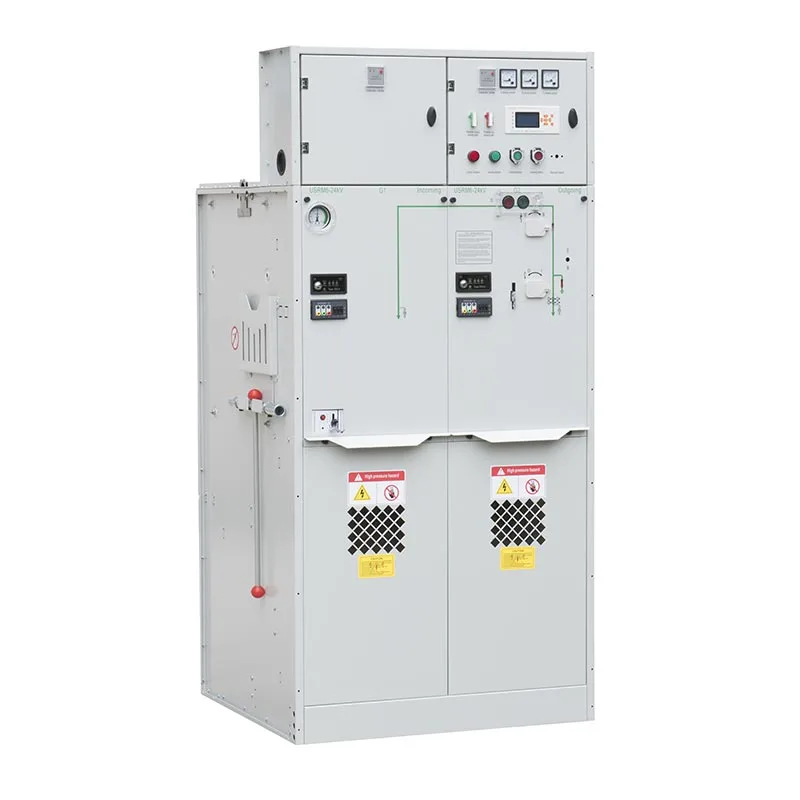

24kv plynom izolovaný rozvádzač

Plynom izolovaný rozvádzač Usune 24 kV je k dispozícii s rôznymi funkčnými jednotkami, ktoré zodpovedajú konkrétnej distribúcii požiadavky. Jednotka C je jednotka prerušenia záťaže na spínanie a riadenie distribúcie záťaže, jednotka F je záťaž Kombinovaná jednotka vypínača a poistky na ochranu transformátora a podávača a jednotka V je jednotka vypínača pre aplikácie vyžadujúce pokročilé spínacie a ochranné funkcie.

So svojou kompaktnou uzavretou štruktúrou, flexibilnou funkčnou konfiguráciou a spoľahlivým izolačným výkonom, Usune poskytuje praktické riešenie pre zákazníkov, ktorí chcú zlepšiť bezpečnosť distribúcie energie a zároveň znížiť počet inštalácií priestor.

Kľúčové výhody

Kompaktná konštrukcia izolovaná plynom

Utesnený dizajn s plynovou izoláciou umiestňuje hlavné elektrické komponenty do uzavretej skrine, čím sa znižuje ich počet vystavenie prachu, vlhkosti a vonkajšej kontaminácii. Táto kompaktná konštrukcia pomáha optimalizovať inštalačný priestor a je obzvlášť vhodný pre rozvodne, priemyselné závody a projekty mestských rozvodov, kde je dostupný priestor obmedzené.

Flexibilné funkčné jednotky C, F a V

Plynom izolovaný rozvádzač Usune 24 kV podporuje rôzne funkčné konfigurácie podľa distribučnej siete požiadavky. Jednotka C používa prepínač prerušenia záťaže pre spoľahlivé spínanie záťaže, jednotka F kombinuje prerušenie záťaže vypínač s poistkami na ochranu transformátora a napájača, pričom jednotka V využíva pre aplikácie istič vyžadujúce komplexnejšie možnosti spínania a ochrany.

Spoľahlivá prevádzka v širokých podmienkach prostredia

Rozvádzač je navrhnutý pre okolité teploty od -40°C do +50°C, pričom 24-hodinová priemerná teplota nie je viac ako 35°C. Dá sa použiť v nadmorských výškach do 4 000 m, pričom osobitnú pozornosť treba venovať nabíjaniu plynu tlak, keď je zariadenie inštalované nad 1 000 m. Pri vysokohorských inštaláciách konečná konfigurácia by mali byť potvrdené spoločnosťou Usune podľa skutočných prevádzkových podmienok.

Nízke požiadavky na údržbu

Uzavretá konštrukcia pomáha znižovať vplyv kontaminácie prostredia na vnútorné komponenty, čo môže zjednodušiť rutinnú správu zariadení. Vďaka tomu je rozvádzač vhodný pre zákazníkov, ktorí potrebujú spoľahlivosť zariadenia stredného napätia so zníženou náročnosťou údržby.

Servisné podmienky

Nadmorská výška

Štandardná prevádzková nadmorská výška je do 4 000 m. Ak je zariadenie inštalované v nadmorskej výške vyššej ako 1 000 m, plniaci tlak je možné upraviť podľa skutočnej nadmorskej výšky inštalácie. Pre inštalácie nad 2000 m, osobitná pozornosť by sa mala venovať zníženému atmosférickému tlaku a z toho vyplývajúcim požiadavkám na izoláciu.

Teplota okolia

Zariadenie je navrhnuté pre rozsah teplôt okolia od -40 °C do +50 °C, s priemernou teplotou nad 24 hodiny nepresahujúce 35 °C. Tento široký rozsah prevádzkových teplôt umožňuje, aby rozvádzač slúžil ako v studenej oblasti, tak aj v aplikácie v horúcom prostredí, keď celkové podmienky projektu spĺňajú špecifikované požiadavky.

Vlhkosť

Relatívna vlhkosť je navrhnutá pre podmienky nie viac ako 95 % v priebehu 24 hodín a nie viac ako 90 % na mesačnej báze. Inštalačné prostredie by tiež nemalo obsahovať výbušné alebo korozívne plyny, ktoré by mohli nepriaznivo ovplyvniť zariadenie.

Inštalačné prostredie

Rozvádzač by mal byť inštalovaný na miestach bez výbušných alebo korozívnych plynov alebo silných otrasov a nárazov. The úroveň znečistenia životného prostredia by nemala prekročiť úroveň III podľa GB/T 5582. Špeciálne prevádzkové podmienky by mali byť oznámené výrobcovi pred výrobou, aby mohla byť vytvorená vhodná konfigurácia zariadenia potvrdil.

Konfigurácia produktu

Jednotka C – Jednotka vypínača záťaže

Jednotka C je určená na spínanie a riadenie rozvodov vysokého napätia. Poskytuje praktickú konfigurácia pre podávače a sieťové aplikácie, kde sa vyžaduje spoľahlivé prepínanie záťaže bez potreby a usporiadanie ochrany na báze ističa.

Jednotka F – Kombinovaná jednotka prerušenia záťaže a poistky

Jednotka F kombinuje odpínač záťaže s poistkami na zabezpečenie spínacích a ochranných funkcií. Je obzvlášť vhodné pre aplikácie transformátorových napájačov, kde sú kompaktné zariadenia a účinná ochrana proti skratu požadované.

Jednotka V – Jednotka ističa

Jednotka V používa istič pre aplikácie vyžadujúce komplexnejšie spínacie a ochranné funkcie. Je vhodný pre rozvody stredného napätia, kde dochádza k prerušeniu obvodu a koordinácii ochrany dôležité požiadavky.

Technické parametre

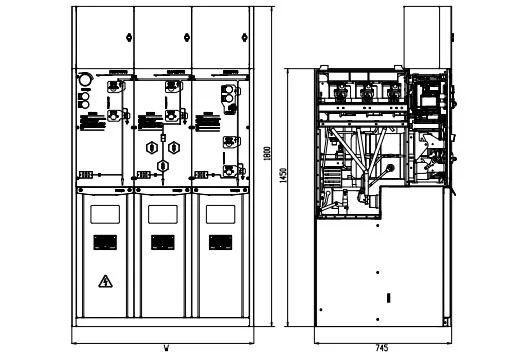

Štruktúry produktov

Aplikácie

Priemyselná distribúcia energie

Plynom izolované rozvádzače Usune 24 kV možno použiť v priemyselných závodoch, kde je spoľahlivé spínanie stredného napätia a ochrana je nevyhnutná pre nepretržitú výrobu. Kompaktný kryt pomáha optimalizovať priestor v elektrickej miestnosti, zatiaľ čo konfigurácie C, F a V umožňujú prispôsobenie zariadenia rôznym podávačom a transformátorom požiadavky.

Transformátorové rozvodne

Jednotky F a V môžu byť nakonfigurované pre aplikácie transformátorov a napájačov, kde fungujú ochranné a spínacie funkcie je potrebné integrovať do kompaktného strednonapäťového systému. Uzavretý dizajn tiež pomáha chrániť vnútro komponenty pred kontamináciou životného prostredia.

Mestské a infraštruktúrne projekty

Mestské rozvodne, komerčné zariadenia a projekty infraštruktúry majú často prísne požiadavky na vybavenie veľkosť a prevádzková spoľahlivosť. Kompaktný dizajn Usune 24kV plynom izolovaný rozvádzač je vhodný pre projekty, kde je inštalačný priestor obmedzený a vyžadujú sa spoľahlivé rozvody stredného napätia.

24kV plynom izolovaný rozvádzač vs. tradičný vzduchom izolovaný rozvádzač

Inštalačný priestor

Plynom izolovaný rozvádzač používa uzavretú a kompaktnú štruktúru, ktorá umožňuje požadované spínanie a ochranu funkcie, ktoré majú byť integrované do menšej inštalačnej plochy. Tradičné vzduchom izolované rozvádzače všeobecne vyžaduje väčšie elektrické odstupy, čo má za následok vyššie nároky na priestor.

Ochrana životného prostredia

Uzavretá konštrukcia plynom izolovaného rozvádzača Usune znižuje priame vystavenie vnútorných elektrických komponentov prachu, vlhkosti a vonkajšieho znečistenia. Tradičné vzduchom izolované zariadenia sú viac závislé na okolité prostredie inštalácie a môže vyžadovať dodatočnú ochranu životného prostredia na náročných miestach.

Flexibilita konfigurácie

Jednotky C, F a V umožňujú zákazníkom vybrať si rôzne spínacie a ochranné funkcie podľa svojich potrieb požiadavky na distribúciu. Tento modulárny prístup poskytuje väčšiu flexibilitu ako použitie jedného pevného rozvádzača konfigurácia pre rôzne aplikácie.

Platné normy

Plynom izolovaný rozvádzač Usune 24 kV je navrhnutý s odkazom na platné čínske normy pre stredné napätie rozvádzače a elektrické zariadenia, vrátane GB 3804-2004 pre vysokonapäťové vypínače AC záťaže, GB 1984-2014 pre vysokonapäťové ističe striedavého prúdu, GB 16926-2009 pre kombinácie vypínača a poistky pre vysokonapäťovú striedavú záťaž a GB 1985-2014 pre vysokonapäťové AC izolačné a uzemňovacie spínače.

Zariadenie tiež odkazuje na GB 3906-2006 pre 3,6 kV – 40,5 kV AC kovové rozvádzače a ovládacie zariadenia, GB/T 11022-2011 pre bežné technické požiadavky vysokonapäťových rozvádzačov a riadiacich zariadení, GB 4208-2008 pre kryt ochrana, GB/T 5582-1993 pre úrovne vonkajšieho znečistenia izoláciou a DL/T 404-2007 pre AC kovové rozvádzače a ovládacie zariadenia.

Ďalšie platné požiadavky zahŕňajú GB/T 13384-2008 pre mechanické a elektrické technické podmienky výrobku, GB 191-2008 pre označenie balenia a prepravy a GB 311.1-2012 pre koordináciu izolácie vysokého napätia prenosové a distribučné zariadenia. Konečné platné normy by mali byť potvrdené podľa produktu konfigurácia a cieľový trh.

Zákaznícka aplikácia a spätná väzba

Projekt distribúcie priemyselnej energie

Rozvádzače stredného napätia Usune sa používajú v priemyselných projektoch, ako sú chemické závody a výroba zariadení. Zákazníci sa zameriavajú na stabilnú prevádzku, kompaktnú inštaláciu a spoľahlivý výkon ochrany. The utesnená konštrukcia izolovaná plynom pomáha znižovať vplyv prachu, vlhkosti a podmienok prostredia, podporuje dlhodobá spoľahlivosť zariadenia.

Infraštruktúrne a energetické projekty

Produkty Usune boli dodané pre projekty súvisiace s infraštruktúrou a energiou, vrátane vodných elektrární, ropy skladovacie zariadenia a dopravné projekty. Zákazníci oceňujú flexibilnú funkčnú konfiguráciu C, F a V, čo umožňuje prispôsobenie rozvádzača pre rôzne požiadavky na spínanie, ochranu a rozvod.

Spätná väzba od zákazníkov

Na základe projektových aplikácií zákazníci oceňujú hlavne rozvádzače Usune pre ich kompaktný dizajn, spoľahlivosť izolačný výkon, flexibilná konfigurácia a nízke nároky na údržbu. Modulárna štruktúra pomáha zákazníci vyberajú vhodné riešenia podľa rôznych rozvodov vysokého napätia.

Referencia projektu

Projekt štartu rakiet Cas-space

Certifikácia produktov a manažment kvality

Zhejiang Usune Electric Co., Ltd. má zavedený komplexný systém manažérstva kvality podľa ISO 9001 Kvalita Systém manažérstva, systém environmentálneho manažérstva ISO 14001 a manažérstvo bezpečnosti a ochrany zdravia pri práci ISO 45001 Systém.

Na splnenie rôznych požiadaviek trhu Usune 24kV plynom izolovaný rozvádzač prešiel príslušným typom štandardu IEC a GB testuje a získal certifikát CE. Produkty sú vyrábané pod prísnymi postupmi kontroly kvality na podporu spoľahlivý výkon, bezpečnosť a súlad pre globálne aplikácie distribúcie energie stredného napätia.

FAQ

Aký teplotný rozsah zvládne rozvádzač?

Špecifikovaný rozsah teploty okolia je -40 °C až +50 °C, pričom priemerná teplota za 24 hodín nepresiahne 35 °C.

Môže byť 24kV rozvádzač použitý v prostredí s vysokou vlhkosťou?

Špecifikovaná relatívna vlhkosť nie je väčšia ako 95 % v priebehu 24 hodín a nie viac ako 90 % mesačne. The zariadenie by malo byť inštalované v prostredí bez výbušných alebo korozívnych plynov a v rámci špecifikácií úroveň znečistenia.

Môže Usune poskytnúť prispôsobené konfigurácie?

áno. Funkčné celky C, F a V je možné zvoliť podľa distribučnej siete zákazníka, spínania a požiadavky na ochranu. V prípade špeciálnych prevádzkových prostredí by zákazníci mali predtým poskytnúť príslušné podmienky aby Usune mohol vyhodnotiť vhodnú konfiguráciu.

Aké normy dodržiava plynom izolovaný rozvádzač Usune 24 kV?

Dizajn produktu odkazuje na príslušné normy GB a DL/T vrátane požiadaviek týkajúcich sa vypínačov záťaže, ističe, kombinácie poistiek, kovové rozvádzače, ochrana krytu, koordinácia izolácie a všeobecné technické požiadavky na vysokonapäťové rozvádzače.

Prečo si vybrať plynom izolovaný rozvádzač Usune 24 kV?

Zhejiang Usune Electric Co., Ltd. poskytuje elektrické zariadenia stredného napätia pre rôzne rozvody energie požiadavky. Plynom izolovaný rozvádzač 24 kV kombinuje kompaktnú uzavretú štruktúru s flexibilnými C, F a V funkčné jednotky, ktoré zákazníkom umožňujú konfigurovať zariadenia podľa špecifických požiadaviek siete.

Usune tiež podporuje technickú komunikáciu pre špeciálne prevádzkové podmienky. Pre aplikácie zahŕňajúce vysoké nadmorskej výške, extrémnym teplotám alebo iným neštandardným podmienkam prostredia môžu zákazníci poskytnúť detaily projektu pred objednaním, aby bolo možné správne vyhodnotiť konfiguráciu zariadenia a prevádzkové parametre.
