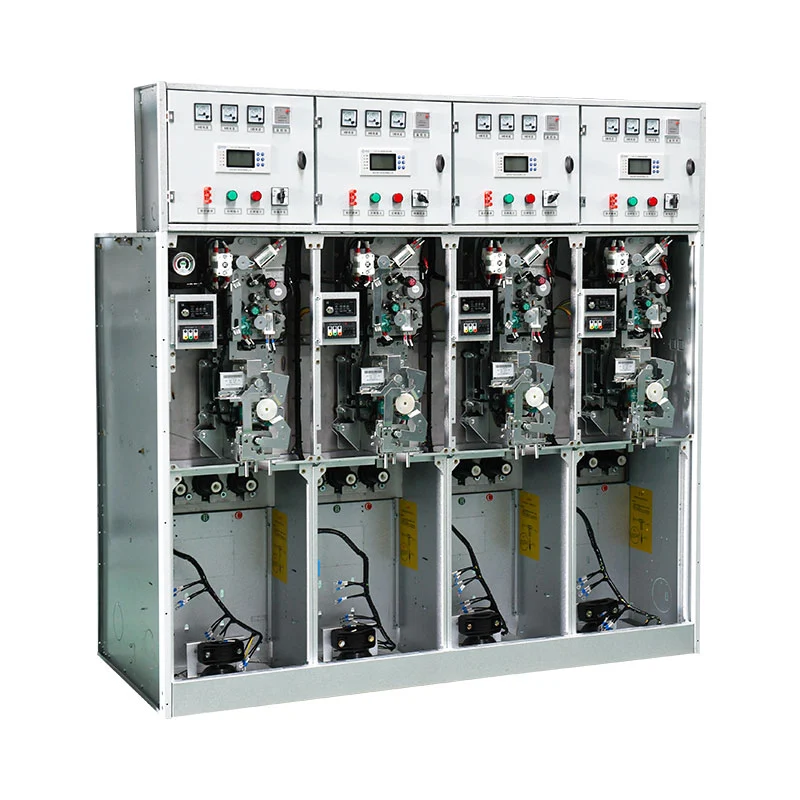

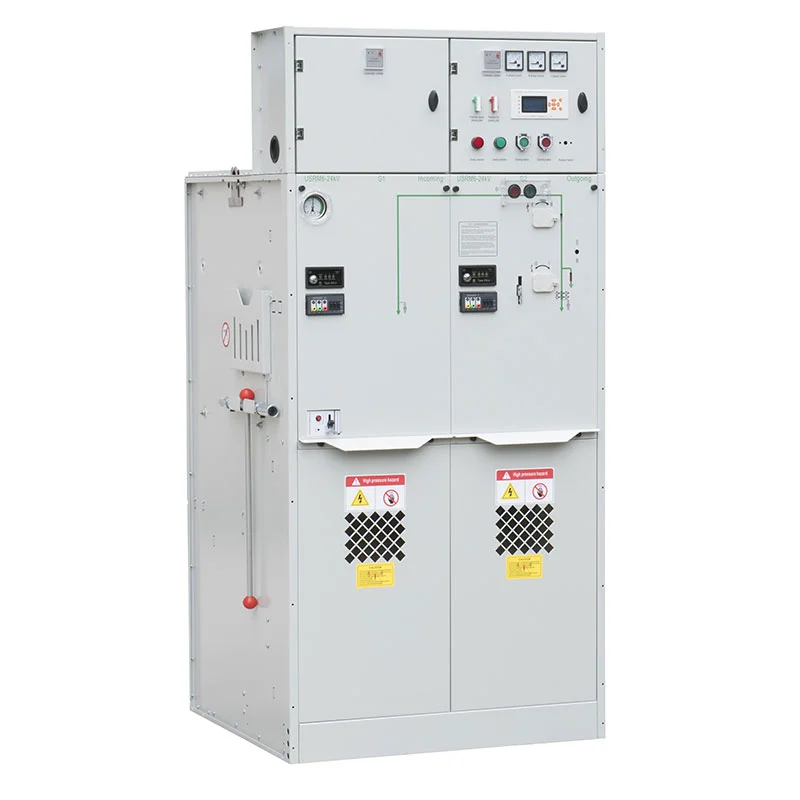

24kv 33kv Sf6 Gis plynom izolovaný rozvádzač

Toto strednonapäťové GIS riešenie je vhodné pre inštalácie, kde je priestor na podlahe úzky alebo sú drsné podmienky prostredia. Medzi typické miesta nasadenia patria podzemné energetické zariadenia, pobrežné zóny, horské oblasti a mestské rozvodne. Hardvér má vďaka svojej úplne uzavretej konštrukcii kompaktný pôdorys, čo zjednodušuje projektantom integráciu strednonapäťových distribučných jednotiek do hlavných trafostaníc a sekundárnych distribučných staníc.

Adaptívna modulárna architektúra

Projekty distribúcie energie zriedka obsahujú identické usporiadanie obvodov, čo znamená, že kompaktné platformy rozvádzačov musia podporovať flexibilnú montáž a nie pevné, univerzálne usporiadanie. Plynom izolovaný rozvádzač USRM6 24 kV 33 kV SF₆ GIS, postavený na modulárnom ráme, môže integrovať tri odlišné funkčné jednotky: typ C pre moduly vypínača záťaže, typ F pre kombinované funkčné zostavy a typ V pre moduly ističov.

Dizajnérske tímy si môžu vybrať jednotlivé štandardné moduly alebo vopred zmontované kombinácie podľa projektovej elektrickej schémy. Infraštruktúra hlavnej prípojnice podporuje rozšírenie na mieste, čo umožňuje zoskupenie viacerých modulov do rôznych usporiadaní rozvádzačov. Takáto modulárna flexibilita umožňuje zariadeniu uspokojiť rôzne požiadavky súvisiace s výstupnými napájačmi, pripojeniami transformátorov, ochrannou izoláciou a povinnosťami distribúcie energie.

Profil minimálnej údržby

Bežné vonkajšie elektrické zariadenia zostávajú celoročne vystavené prachu, vlhkosti, nečistotám a meniacim sa teplotám. Tieto nepriaznivé faktory majú tendenciu zvyšovať nároky na opakované kontroly a servis počas prevádzkovej životnosti zariadenia.

Plynom izolovaný rozvádzač USRM6 24 kV 33 kV SF₆ GIS využíva utesnený kryt izolovaný plynom, ktorý fyzicky izoluje primárny okruh od okolitých podmienok. Výrazne znižuje priamy kontakt medzi vnútornými komponentmi a látkami znečisťujúcimi životné prostredie a poskytuje prevádzkovú schému, ktorá si vyžaduje veľmi málo bežnej údržby. Táto charakteristika poskytuje výrazné výhody pre miesta, ktoré sú ťažko dostupné, ako sú podzemné elektrárne, priestorovo obmedzené mestské distribučné priestory a vzdialené infraštruktúry. Znížená frekvencia servisu sa stáva hlavným hodnotiacim faktorom pri výbere zariadenia pre tieto náročné miesta.

Integrované spínacie, ochranné a pomocné funkcie

Táto platforma SF₆ C-GIS poskytuje oveľa viac než len základné úkony zatvárania a otvárania okruhu. Na základe zvolenej kombinácie modulov môže systém popri spínacích funkciách využívať ochranu proti poruchám, elektrickú izoláciu, meranie energie, monitorovanie stavu v reálnom čase, uzemnenie, dátovú komunikáciu a automatické riadenie.

Rôzne funkčné moduly je možné voľne spájať, aby sa zosúladilo celé nastavenie rozvádzača s architektúrou ochrany a distribúcie projektu. Táto všestrannosť vytvára širšie možnosti pre dodávateľov EPC a systémových integrátorov, ktorí majú za úlohu vyvinúť kompletné rozvodné siete vysokého napätia.

Environmentálne prevádzkové parametre

Pred dokončením výberu strednonapäťového GIS by sa mali starostlivo posúdiť podmienky prostredia na mieste. Plynom izolované rozvádzače 24 kV 33 kV SF₆ GIS série USRM6 sú navrhnuté tak, aby fungovali v nadmorských výškach až 4 000 m. Jeho prípustná teplota okolia sa pohybuje od -40 °C do +50 °C, pričom maximálna 24-hodinová priemerná teplota je obmedzená na 35 °C. V prípade kritérií vlhkosti môže 24-hodinová relatívna vlhkosť dosiahnuť vrchol 95 %, pričom priemerná mesačná hodnota nemôže prekročiť 90 %. Miesto inštalácie musí byť bez výbušných alebo korozívnych výparov, silných mechanických nárazov a pretrvávajúcich silných vibrácií. Stupeň znečistenia nesmie prekročiť triedu III špecifikovanú v GB/T 5582 a jednotka prešla seizmickou kvalifikáciou pre stupeň odolnosti 9. V prípade projektov umiestnených nad 1000 m musia nákupcovia informovať výrobcu, aby primerane upravil plniaci tlak SF₆. Akékoľvek nezvyčajné environmentálne požiadavky na mieste si vyžadujú spoločné potvrdenie medzi výrobcami, dodávateľmi a koncovými zákazníkmi pred zadaním objednávky. Napríklad inštalácie v nadmorských výškach nad 2000 m môžu vyžadovať upravené nastavenia tlaku plynu na zmiernenie rizika vnútorného prepätia vo vnútri nádrže.

Hlavné aplikačné sektory

Podzemné rozvodne Podzemné energetické zariadenia sú zvyčajne obmedzené obmedzenou využiteľnou plochou a prísnymi limitmi vetrania. Kompaktný utesnený dizajn GIS pomáha projektantom maximalizovať využitie obmedzeného priestoru a zároveň oslabiť nepriaznivé vplyvy prostredia, vďaka čomu je produkt ideálny na zabudovanie do kompaktných rozvodní a sekundárnych distribučných staníc.

Priemyselné a banské priestory Priemyselné a ťažobné závody vyžadujú spoľahlivý spínací a ochranný hardvér stredného napätia, ktorý by slúžil motorom, transformátorom, vývodom a lokálnym distribučným sieťam. Utesnená nádrž chráni vnútorné komponenty pred kontamináciou a dodáva všetky požadované spínacie, ochranné, izolačné a monitorovacie schopnosti pre energetické systémy na mieste.

Železničná a dopravná infraštruktúra Železničné sklady, letiskové služby a súvisiaca dopravná infraštruktúra potrebujú konzistentné napájanie v rámci širokého spektra záťaží. Modulárne rozvádzače môžu byť konfigurované s vlastnými napájacími a ochrannými schémami v rámci centralizovaného distribučného systému, čo pomáha integrátorom pri vývoji kompaktných strednonapäťových energetických riešení pre dopravné projekty.

Mestské distribučné siete Dostupné pozemky sú vo všeobecnosti v centrách miest a obytných štvrtiach obmedzené. Kompaktné plynom izolované rozvádzače môžu byť nasadené v rozvodniach a distribučných uzloch, kde by tradičné vzduchom izolované rozvádzače vyžadovali oveľa väčší inštalačný priestor. Jeho uzavretá štruktúra nádrže tiež znižuje okolité rušenie pôsobiace na primárny okruh.

Pobrežné a vysokohorské lokality Štandardné elektrické zariadenia sú citlivé na vysokú vlhkosť, kontamináciu soľou, nadmorskú výšku a prudké kolísanie teploty. Uzavretý primárny okruh USRM6 znižuje priame vystavenie týmto drsným podmienkam. Projektové tímy môžu vo fáze výberu analyzovať prevádzkové parametre špecifické pre lokalitu, aby potvrdili najvhodnejšiu konfiguráciu a pracovné nastavenia.

Návod na výber zariadenia

Pri získavaní 24kV a 33kV SF₆ GIS by kupujúci mali radšej preskúmať celú elektrickú schému, než robiť rozhodnutia o kúpe len na základe menovitého napätia. Technické posúdenie musí zahŕňať menovité napätie, požiadavky na izoláciu, možnosti ističa alebo spínača záťaže, množstvo napájačov, usporiadanie prípojníc, schémy uzemnenia, ochranné a meracie funkcie, nadmorskú výšku inštalácie, teplotu, vlhkosť, stupeň znečistenia, komunikačné rozhrania a súlad s platnými normami IEC a GB.

Inžiniersky tím spoločnosti Usune spolupracuje s projektovými inžiniermi a systémovými integrátormi na definovaní prispôsobenej konfigurácie USRM6 na základe jednoriadkových diagramov a skutočných prevádzkových podmienok na mieste.

Prečo spolupracovať s Usune?

Prísne zabezpečenie kvality Usune udržiava formalizované pracovné postupy na zabezpečenie kvality zahŕňajúce výrobu, akceptačné testovanie v továrni a expedíciu produktu. Normy ISO 9001 podporujú stabilnú kvalitu výroby, zatiaľ čo rámce ISO 14001 a ISO 45001 riadia environmentálny dozor a riadenie bezpečnosti a ochrany zdravia pri práci.

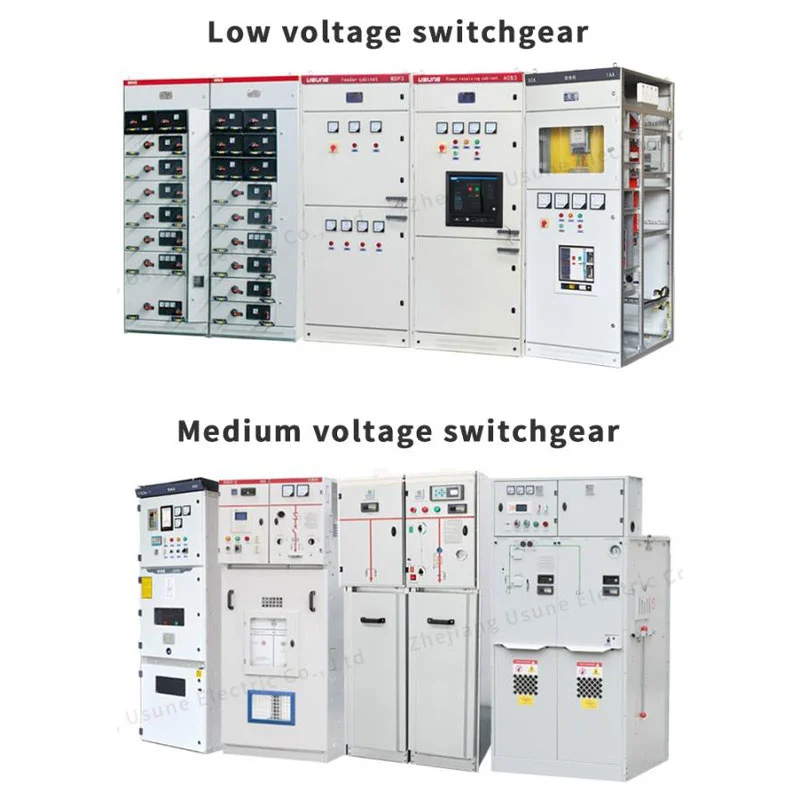

Modulárne konfigurácie na mieru Usune ponúka flexibilné kombinácie modulov prispôsobené rôznym funkciám obvodov a požiadavkám na distribúciu. Táto služba vyhovuje firmám EPC, integrátorom elektrických systémov, distribútorom a tímom obstarávateľov, ktorí požadujú rozvádzač prispôsobený podľa určených elektrických výkresov.

Globálne uznávaná zhoda Dizajn produktu je v súlade s medzinárodnými normami IEC a čínskymi špecifikáciami GB a je možné poskytnúť certifikáciu CE. Toto usporiadanie podporuje zákazníkov, ktorí sa zameriavajú na rôzne zámorské trhy. Platné normy a pravidlá certifikácie možno overiť podľa kódov cieľových krajín a technických špecifikácií projektu.

Špecializovaná technická podpora Pre projekty GIS je kritické uzamknutie správnej konfigurácie pred začatím výroby. Zákazníci môžu zdieľať jednoriadkové výkresy, požiadavky na menovité napätie, plány podávačov, údaje o nadmorskej výške a podrobnosti o prostredí na technickú konzultáciu s inžinierskym tímom Usune.

Technické parametre

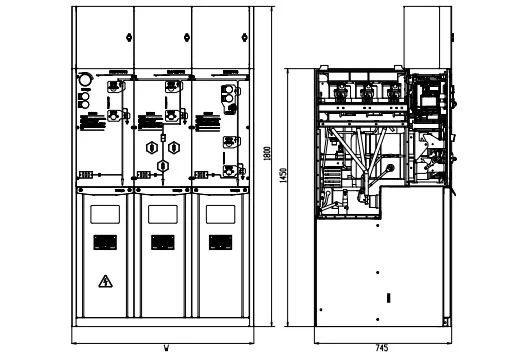

Štruktúry produktov

Projekt štartu rakiet Cas-space

Počas projektu štartu rakiet Cas-space bola séria USRM6 privedená, aby zvládla distribúciu energie stredného napätia cez odpaľovacie zariadenie, pokrývajúc tak jeho kritickú infraštruktúru, ako aj elektrické záťaže, ktoré sú s ňou spojené. Očakáva sa, že distribučné rozvádzače na mieste spustenia udržia spoľahlivé spínanie, ochranu, izoláciu a monitorovanie základných zariadení, ako aj pomocných inštalácií – a udržia stabilný výkon aj v relatívne obmedzenom elektrickom prostredí. Pretože hlavný obvod je umiestnený v izolovanej konštrukcii uzavretej SF6, séria USRM6 ho do značnej miery chráni pred vonkajšími podmienkami prostredia, čo je vlastnosť, ktorá je najdôležitejšia pre špecializovanú infraštruktúru fungujúcu podľa prísnych požiadaviek.

Modulárna konfigurácia rozvádzača tiež poskytla usporiadaniu dostatočnú voľnosť, aby zodpovedala distribučnej architektúre projektu. Funkčné jednotky bolo možné zostaviť v súlade s návrhom elektrickej siete a rozšíriteľná hlavná zbernica vytvorila dodatočný priestor pre konfiguráciu siete a budúce plánovanie systému. Celkovo to bola zmes kompaktnej konštrukcie, uzavretej izolácie a modulárneho dizajnu, čo urobilo zo série USRM6 vhodné riešenie rozvodu stredného napätia pre projekt štartu vesmírnej rakety Cas – riešenie, ktoré odpovedalo na potrebu zariadenia po spoľahlivej, no priestorovo efektívnej elektrickej infraštruktúre.

Normy a certifikácie

Séria USRM6 je navrhnutá s odkazom na príslušné normy pre vysokonapäťové rozvádzače a riadiace zariadenia, vrátane GB 3804-2004 pre vysokonapäťové vypínače AC 3,6 kV – 40,5 kV, GB 1984-2014 pre vysokonapäťové striedavé napätie ističe, GB 16926-2009 pre kombinácie vypínača a poistky VN AC záťaže, GB 1985-2014 pre izoláciu VN AC spínače a uzemňovacie spínače a GB 3906-2006 pre 3,6 kV – 40,5 kV AC kovovo uzavreté rozvádzače a ovládacie zariadenia.

Odkazuje tiež na GB/T 11022-2011 pre spoločné technické požiadavky na vysokonapäťové rozvádzače a ovládacie zariadenia, GB 4208-2008 pre ochranu krytu, GB/T 5582-1993 pre stupeň znečistenia vonkajšej izolácie, DL/T 404-2007 pre 3,6 kV – 40,5 kV Kovové rozvádzače a ovládacie zariadenia AC, GB/T 13384-2008 pre mechanické a elektrické výrobky, GB 191-2008 pre obalové a prepravné značky a GB 311.1-2012 pre koordináciu izolácie pri vysokonapäťových prenosoch a distribučné zariadenia.

Rámec kvality a súladu spoločnosti Usune zahŕňa systém manažérstva kvality ISO 9001, environmentálnu normu ISO 14001 Systém manažérstva, systém manažérstva bezpečnosti a ochrany zdravia pri práci ISO 45001, súlad s normami IEC a GB a CE certifikácia. Certifikácia špecifická pre projekt a príslušné normy by mali byť potvrdené podľa cieľový trh a technická špecifikácia.

FAQ

Aká je hlavná výhoda SF6 GIS?

Hlavnou výhodou je uzavretá konštrukcia elektrických komponentov pod napätím v izolačnom plyne životné prostredie. To umožňuje kompaktnú štruktúru a znižuje priame vystavenie hlavného obvodu vonkajšiemu prostrediu podmienky prostredia.

Aké úrovne napätia sú k dispozícii?

Séria USRM6 je navrhnutá pre aplikácie stredného napätia vrátane konfigurácií 24 kV a 33 kV. Presne hodnotené napätie, úroveň izolácie a konfigurácia by mali byť potvrdené podľa špecifikácie projektu.

Dá sa použiť vo vysokej nadmorskej výške?

áno. Stanovená prevádzková nadmorská výška je do 4000 m. Pri inštaláciách nad 1000 m by zákazníci mali informovať Usune dopredu, aby bolo možné vyhodnotiť vhodný plniaci tlak plynu. Špeciálne požiadavky by mali byť nad 2000 m potvrdené pri technickom návrhu.

Je konfigurácia prispôsobiteľná?

Séria USRM6 využíva koncepciu modulárnej konfigurácie. Odpínače záťaže, kombinované jednotky, ističe jednotky a rozšíriteľné usporiadanie hlavnej zbernice je možné zvoliť podľa požadovanej elektrickej schémy.

Kde sa bežne inštaluje?

Typické aplikácie zahŕňajú sekundárne trafostanice, priemyselné a banské zariadenia, železnice, letiská, mestské rozvodné siete, obytné oblasti, podzemné objekty a lokality s relatívne náročnosťou podmienky prostredia.

Aké informácie sú potrebné pre cenovú ponuku?

Pre presnú cenovú ponuku by kupujúci mali poskytnúť požadované menovité napätie, jednoriadkový diagram, počet podávačov spínacie funkcie, požiadavky na vypínač alebo vypínač záťaže, konfigurácia zbernice, nadmorská výška inštalácie, environmentálne podmienky, požiadavky na ochranu a cieľový trh.

Získajte cenovú ponuku na projekt

Pre projekty rozvodov stredného napätia vyžadujúce kompaktné rozmery, prispôsobivosť životnému prostrediu, modulárne konfiguráciou a zníženými požiadavkami na údržbu, séria USRM6 poskytuje praktický plynom izolovaný rozvádzač riešenie.

Séria USRM6 od Usune kombinuje uzavretú izoláciu SF6, modulárne funkčné jednotky, rozšíriteľnú konfiguráciu zbernice, a spínacie, ochranné, meracie a monitorovacie funkcie. Podporované normami ISO 9001, ISO 14001, ISO 45001, IEC a GB štandardy a CE certifikácia, Usune poskytuje projektovo orientované riešenie pre zákazníkov hodnotiacich 24kv Plynom izolovaný rozvádzač 33kv Sf6 Gis pre priemysel, infraštruktúru, mestskú a špecializovanú distribúciu energie aplikácie.
