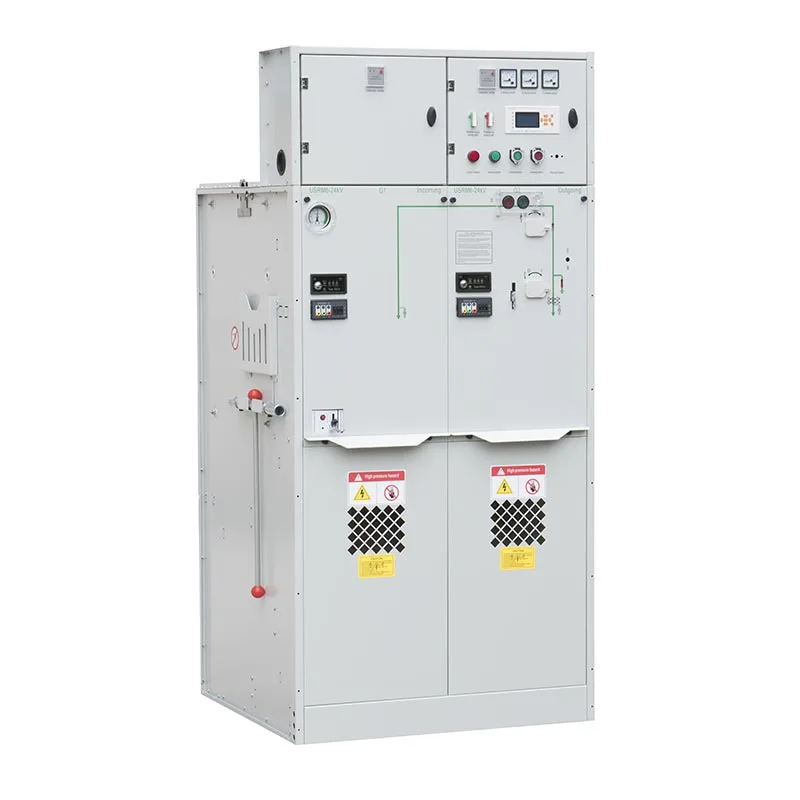

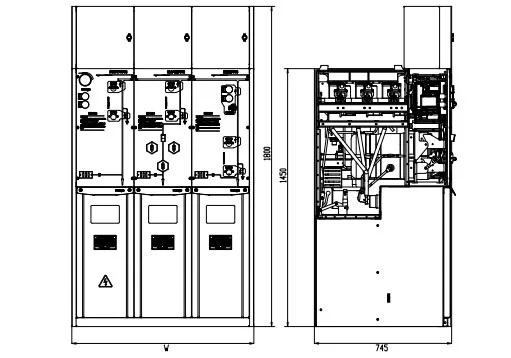

S plne izolovaným a uzavretým primárnym okruhom, nádržou na plyn z nehrdzavejúcej ocele IP67, rozšíriteľným systémom prípojníc a spoľahlivý ovládací mechanizmus, plynom izolovaný rozvádzač Usune 630A je vhodný pre priemyselné zariadenia, transformátor rozvodne, kruhové siete, komerčné zariadenia a projekty infraštruktúry, kde je kompaktná inštalácia, bezpečnosť a dlhodobá spoľahlivosť je dôležitá.

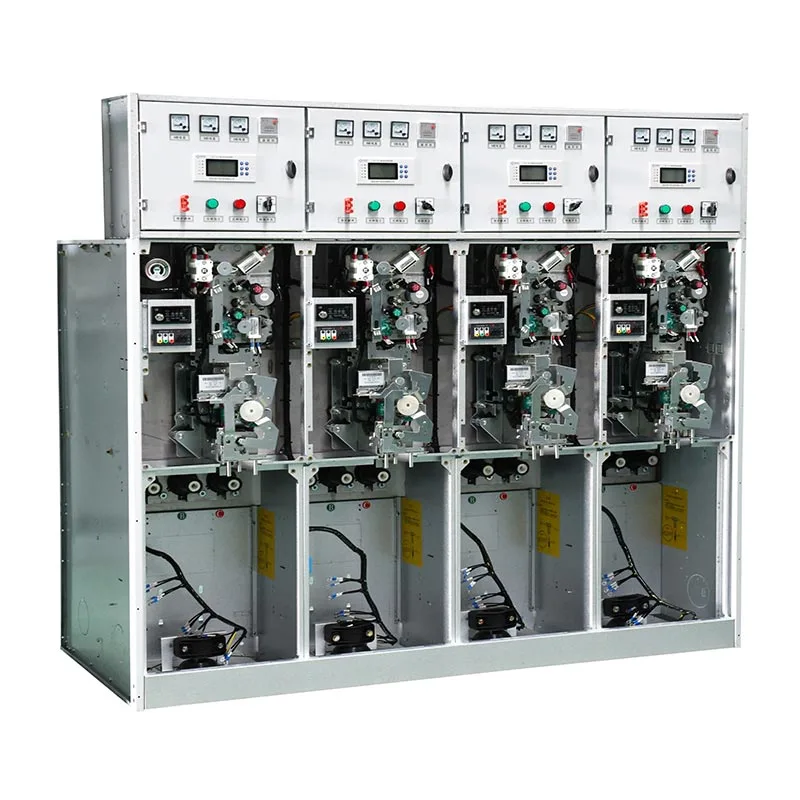

Rôzne projekty distribúcie energie vyžadujú rôzne spínacie, ochranné a meracie funkcie. USRM6 séria umožňuje kombinovať moduly C, F, V, M a PT podľa aktuálneho návrhu siete. Až šesť štandardných funkčné jednotky môžu byť integrované do jedného zásobníka izolačného plynu SF6, zatiaľ čo rozšíriteľné jednotky môžu byť prepojené cez plne izolované a uzavreté prípojnicové konektory.
Konfigurácia 630A je určená pre rozvody stredného napätia vyžadujúce vyššiu prúdovú záťaž schopnosti. Môže byť nakonfigurovaný pre prichádzajúce a odchádzajúce napájače, transformátorové pripojenia, kruhové siete a iné rozvody podľa elektroinštalácie zákazníka.
Hlavná prípojnica a primárne spínacie komponenty sú uzavreté vo vnútri nerezovej zváranej plynovej nádrže s IP67 ochranu. Táto štruktúra pomáha izolovať vnútorné elektrické komponenty od prachu, vniknutia vody, kondenzácie a iné vonkajšie vplyvy prostredia, vďaka čomu je rozvádzač vhodný do náročných inštalačných prostredí.
Primárny okruh je uzavretý vo vnútri plynovej nádrže a pripojený k vonkajším okruhom cez izolované priechodky a plne izolované oddeliteľné konektory, čím sa znižuje priame vystavenie komponentom pod napätím. Systém tiež obsahuje zariadenie na odľahčenie tlaku, kanál na vypúšťanie tlaku a mechanický blokovací systém, ktorý pomáha znižovať prevádzkové riziká a zabrániť nesprávnym operáciám spínania.
Usune nezávisle vyvíja a navrhuje pružinový ovládací mechanizmus pre sériu USRM6. Mechanizmus je kontrolované prostredníctvom procesov navrhovania, výroby a zavádzania do prevádzky s cieľom zlepšiť mechanickú konzistenciu, prevádzková stabilita a dlhodobá spoľahlivosť.
Jednotka C je určená na spínanie záťaže a riadenie rozvodu. Je vhodný pre vstupný a výstupný podávač aplikácie a kruhové sieťové systémy, kde sa vyžaduje spoľahlivé prepínanie záťaže.
Jednotka F kombinuje odpínač záťaže s poistkami na zabezpečenie spínacích a ochranných funkcií. Je obzvlášť vhodné pre aplikácie transformátorových napájačov vyžadujúcich kompaktné ochranné zariadenia.
Jednotka V používa istič pre aplikácie vyžadujúce komplexné spínacie a ochranné funkcie. je to tak vhodné pre napájače a distribučné miesta, kde je dôležité prerušenie obvodu a koordinácia ochrany.
Jednotka M poskytuje špecializovanú konfiguráciu pre elektrické merania a požiadavky na meranie. Môže byť integrované s ďalšími funkčnými modulmi na vytvorenie kompletného rozvodu vysokého napätia.
Jednotka PT je určená na meranie napätia prípojníc a súvisiace požiadavky na monitorovanie. Dá sa kombinovať s ďalšie moduly podľa projektu elektrického systému.
| Nie | Položky | Jednotka | Jednotka vypínača záťaže | kombinovaná jednotka | Jednotka ističa |
| 1 | Menovité napätie | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Menovitá frekvencia | Hz | 50 | 50 | 50 |
| 3 | Menovitý prúd | A | 630 | 125 (závisí od prúdu poistky) | 630 |
| 4 | Menovitá úroveň izolácie – 1 min. Odolné frekvenčné napätie – medzifáza, zem | kV | 42/65 | 42/65 | 42/65 |
| Menovitá úroveň izolácie – 1 min. Odolná vzdialenosť od napätia | kV | 48/79 | 48/79 | 48/79 | |
| Menovitá úroveň izolácie - 1 min. Frekvenčné napätie - Riadiaci a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Menovitá izolačná úroveň – Impulz osvetlenia – výdržné napätie – fáza Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Menovitá úroveň izolácie – Impulz osvetlenia vydrží napäťovo izolačná vzdialenosť | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Menovitý skratový prúd | kA/s | 25/4 | —— | 25/4 |
| 6 | Menovitý špičkový prúd | kA | 63 | —— | 63 |
| 7 | Menovitý skratový prúd | kA | 63 | Obmedzené VN poistkou | 63 |
| 8 | Menovitý skratový vypínací prúd | kA | —— | Obmedzené VN poistkou | 25./25 |
| 9 | Menovitý prenosový prúd | A | —— | 1700/1400 | —— |
| 10 | Menovitý aktívny vypínací prúd záťaže | A | 630 | —— | —— |
| 11 | Menovitý vypínací prúd v uzavretej slučke | A | 630 | —— | 630 |
| 12 | Mechanický prerušovač životnosti/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolácia/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odolnosť obvodu | μΩ | ≤ 150 | —— | ≤ 150 |
| 14 | Menovitý nabíjací tlak (pretlak 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ročná relatívna miera úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skriňa | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Zásobník plynu | IP67 | IP67 | IP67 |
Hlavnou výhodou série USRM6 je jej schopnosť prispôsobiť sa rôznym štruktúram distribučnej siete. zákazníkov možno použiť jednotky C na spínanie záťaže, jednotky F na ochranu transformátora, jednotky V, kde je ochrana ističom a jednotky M alebo PT, keď je potrebné meranie a meranie napätia.
Pre kruhové hlavné sieťové aplikácie je možné kombinovať rôzne moduly do kruhovej hlavnej skrine. Pri budúcom rozšírení Plne izolované a uzavreté prípojnicové konektory umožňujú pripojenie ďalších jednotiek bez výmeny základná platforma rozvádzača.
Plynová nádrž z nehrdzavejúcej ocele poskytuje ochranu IP67, ktorá pomáha zabrániť vniknutiu prachu a vody do primárnej časti priehradka na vybavenie. Uzavretá konštrukcia tiež poskytuje krátkodobú ochranu proti zaplaveniu a kondenzácii.
Toto prevedenie je cenné pre priemyselné prevádzky, podzemné rozvodne a iné miesta, kde je vlhkosť, prašnosť resp kontaminácia životného prostredia by mohla ovplyvniť konvenčné elektrické zariadenia.
| Kľúčová úvaha | Usune 630A plynom izolovaný rozvádzač | Konvenčný vzduchom izolovaný rozvádzač |
| Primárny okruh | Plne uzavreté v plynovej nádrži | Viac vystavené okolitému prostrediu |
| Ochrana | Plynová nádrž IP67 | Viac závisí od podmienok inštalácie |
| Konfigurácia | Modulárna kombinácia C/F/V/M/PT | Zvyčajne pevná konfigurácia skrine |
| Rozšírenie | Rozšíriteľná izolovaná prípojnica | Môže vyžadovať dodatočný inštalačný priestor |
| Inštalácia | Kompaktná konštrukcia | Vo všeobecnosti vyžaduje väčšiu vôľu |
| Prispôsobivosť k životnému prostrediu | Znížený vplyv prachu a vlhkosti | Viac závisí od okolitých podmienok |
| Bezpečnosť | Uzavretý primárny okruh a mechanické blokovanie | Ochrana závisí od konštrukcie zariadenia |
Pre továrne s viacerými napájačmi a transformátorovými pripojeniami môžu zákazníci kombinovať jednotky C, F a V podľa rôzne funkcie obvodu. Modulárna štruktúra zjednodušuje konfiguráciu systému s uzavretým primárom obvod podporuje spoľahlivú prevádzku v priemyselnom prostredí.
Ak je priestor na inštaláciu obmedzený, kompaktná konštrukcia izolovaná plynom umožňuje spínanie, ochranu a meranie funkcie, ktoré majú byť integrované do menšieho priestoru. Jednotky M a PT môžu byť pridané, keď si projekt vyžaduje vyhradené meracie funkcie.
Pre kruhové sieťové aplikácie je možné kombinovať viacero funkčných modulov do kruhovej hlavnej skrine. The rozšíriteľný prípojnicový systém poskytuje dodatočnú flexibilitu, keď si distribučná sieť vyžaduje budúce rozšírenie.
Výrobný zákazník si vybral plynom izolovaný rozvádzač Usune 630A na modernizáciu rozvodu stredného napätia. The zákazník zameraný na kompaktnú inštaláciu, spoľahlivú prevádzku a budúce rozšírenie. Po aplikácii zákazník ocenil modulárnu konfiguráciu C/F/V/M/PT, ktorá zjednodušila systémovú integráciu a zlepšila priestor využitie.
Pre projekt kruhovej rozvodnej siete zákazník požadoval flexibilné spínacie a ochranné funkcie. USRM6 séria splnila požiadavku prostredníctvom kombinácií rozšíriteľných modulov a izolovaných prípojnic. Zákazník uznával jeho stabilnú prevádzku, kompaktný dizajn a pohodlnú možnosť rozšírenia systému.
Zákazník pracujúci v prostredí s vysokou vlhkosťou si vybral plynom izolovaný rozvádzač Usune kvôli jeho krytiu IP67 uzavretý dizajn plynovej nádrže. Zákazník ocenil vylepšenú ochranu proti vlhkosti, kondenzácii a vonkajším vplyvom kontaminácii, čo pomáha znižovať nároky na údržbu.
Zhejiang Usune Electric Co., Ltd. má zavedené systémy manažérstva podľa ISO 9001 Systém manažérstva kvality, ISO 14001 Systém environmentálneho manažérstva a ISO 45001 Systém manažérstva bezpečnosti a ochrany zdravia pri práci.
Na splnenie rôznych požiadaviek medzinárodného trhu boli produkty strednonapäťových rozvádzačov Usune relevantné Štandardné typové testy IEC a GB, pričom príslušné produkty získali certifikáciu CE. Tieto certifikácie a kvality systémy riadenia podporujú konzistentnú kvalitu výroby a poskytujú dokumentáciu pre zákazníkov počas technickej hodnotenie a obstarávanie projektov.
Zhejiang Usune Electric Co., Ltd. kombinuje modulárny dizajn rozvádzača, plne uzavretá plynová izolácia IP67, flexibilná funkčné konfigurácie a riadenie kvality na poskytovanie spoľahlivých riešení rozvodu stredného napätia.
Zákazníkom, ktorí si zakúpia 630A elektrický panelový plynom izolovaný rozvádzač, môže Usune poskytnúť vhodné konfigurácie podľa spínacích funkcií, požiadaviek na ochranu, potrieb merania, usporiadania prípojníc a inštalácie podmienky. Zákazníkom to umožňuje vybudovať kompaktný a flexibilný systém rozvádzačov na základe ich skutočného výkonu požiadavky na distribúciu.
630A sa vzťahuje na konfiguráciu menovitého prúdu rozvádzača. Skutočný prevádzkový prúd, úroveň napätia a elektrická konfigurácia by mala byť zvolená podľa distribučného systému a projektu zákazníka požiadavky.
Systém podporuje jednotku vypínača záťaže C, kombinovanú jednotku vypínača záťaže F + poistky, jednotku vypínača V, M Meracia jednotka a PT prípojnicová jednotka PT. Tieto moduly je možné kombinovať podľa požadovaného rozvodu energie funkcie.
V rámci jednej nádrže izolačného plynu SF6 možno vytvoriť až šesť štandardných modulových jednotiek. Rozšíriteľné konfigurácie sú tiež dostupné prostredníctvom plne izolovaných a uzavretých prípojnicových konektorov.
Plynová nádrž má stupeň ochrany IP67, ktorý pomáha chrániť primárny okruh pred prachom, vniknutím vody, kondenzácii a krátkodobých záplavových podmienkach.
