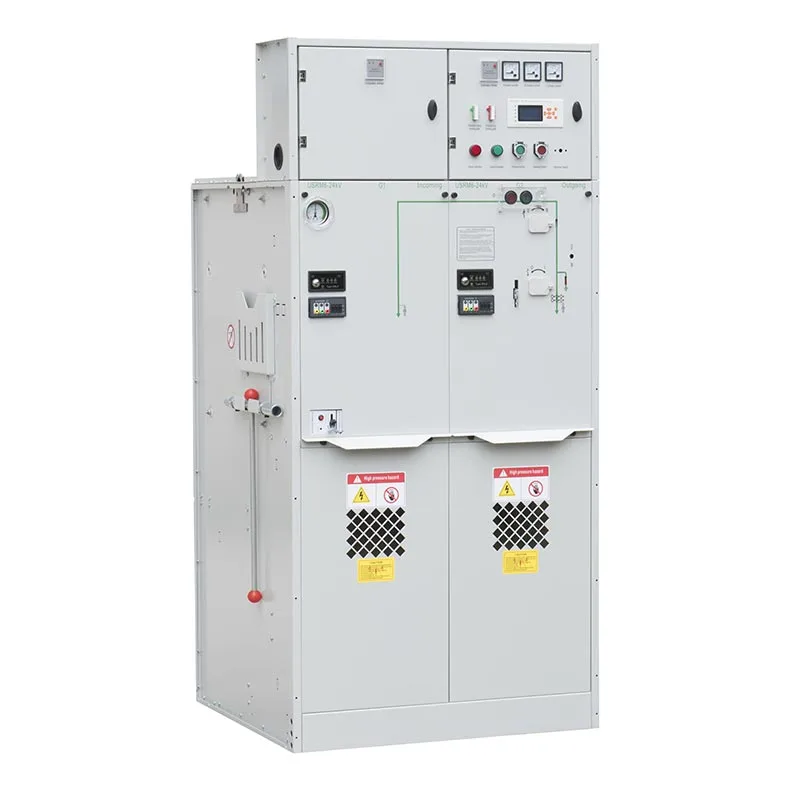

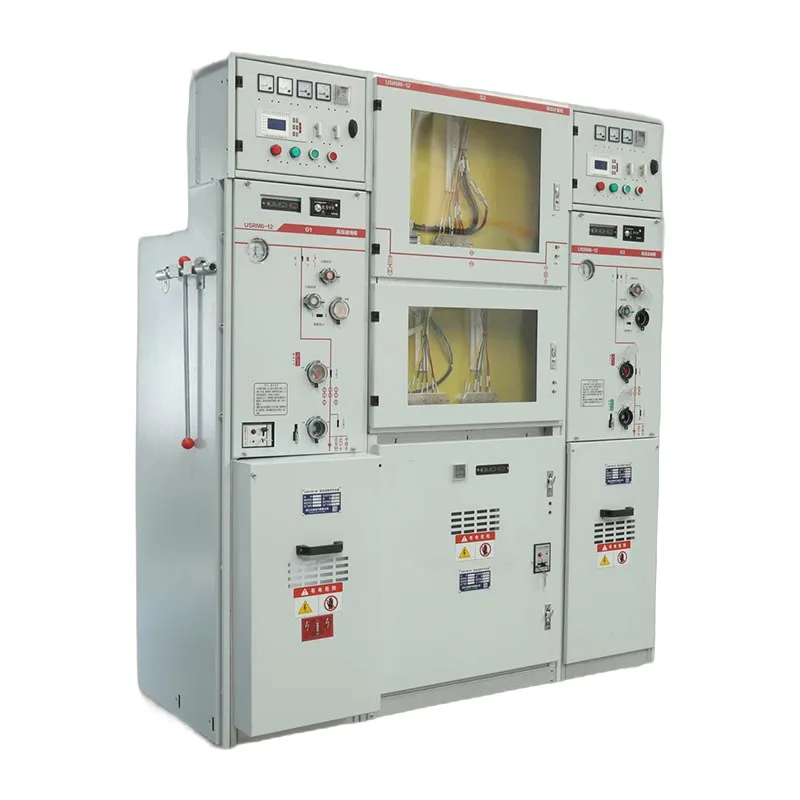

Na rozdiel od konvenčných rozvádzačov, ktoré sa vo veľkej miere spoliehajú na inštalačné prostredie, Usune 11kv Sf6 Gis Gas Izolovaný rozvádzač izoluje hlavné elektrické komponenty vo vnútri utesneného plynového priestoru. Integrovaná mechanická blokovací systém pomáha predchádzať nesprávnym operáciám, zlepšuje bezpečnosť operátora a spoľahlivosť zariadenia.
Rozvádzač je široko používaný v transformátorových rozvodniach, priemyselných rozvodoch energie, komerčných budovách, infraštruktúrne projekty a ďalšie 11kV strednonapäťové aplikácie, kde je bezpečnosť, spoľahlivosť a jednoduchá obsluha nevyhnutné.
Komponenty hlavného okruhu sú uzavreté vo vnútri utesnenej plynovej nádrže SF6, čím sa znižuje priame vystavenie vonkajším vplyvom podmienky prostredia. Tento dizajn pomáha chrániť elektrické komponenty pred prachom, vlhkosťou, znečistením a kondenzácia, zlepšenie dlhodobej prevádzkovej stability.
Uzavretá konštrukcia tiež znižuje nároky na priestor v porovnaní s tradičnými vzduchom izolovanými rozvádzačmi Usune 11kv Sf6 Gis plynom izolovaný rozvádzač vhodný pre kompaktné rozvodne a elektrické miestnosti s obmedzeným priestorom.
Usune 11kV SF6 GIS je navrhnutý s viacerými mechanickými bezpečnostnými ochranami, aby sa zabránilo nesprávnej prevádzke. Všetky spínače sa musia ovládať pomocou špeciálnej ovládacej rukoväte, ktorá zaisťuje kontrolované spínacie postupy.
Odpínač záťaže alebo vákuový istič a príslušný uzemňovací spínač sú vybavené vnútorným mechanické blokovanie. V prípade potreby je možné použiť aj dodatočné blokovanie visiaceho zámku, čím sa dosiahne vyššia úroveň bezpečnosť počas údržby a prevádzky.
Spodné dvierka je možné otvoriť len vtedy, keď je uzemňovací spínač zatvorený a odpínač záťaže je otvorený polohu, brániacu prístupu k častiam pod napätím.
Uzemňovací spínač nie je možné ovládať, keď sú spodné dvierka otvorené, čo pomáha predchádzať nebezpečným podmienkam údržby.
Odpínač záťaže nemôže byť zatvorený, keď je uzemňovací spínač zatvorený a uzemňovací spínač nemôže byť funguje, keď je odpínač záťaže zatvorený.
Pre prevádzku napájacieho zdroja musia byť najskôr zatvorené dvierka káblového priestoru. Trojpolohový prepínač je potom ovládané z uzemňovacej polohy do izolačnej polohy a nakoniec do zatvorenej polohy.
Na vypnutie napájania sa trojpolohový spínač ovláda z polohy zatvorenia do polohy vypnutia a potom do uzemňovacia poloha, umožňujúca bezpečný prístup do káblového priestoru.
| Nie | Položky | Jednotka | Jednotka vypínača záťaže | kombinovaná jednotka | Jednotka ističa |
| 1 | Menovité napätie | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Menovitá frekvencia | Hz | 50 | 50 | 50 |
| 3 | Menovitý prúd | A | 630 | 125 (závisí od prúdu poistky) | 630 |
| 4 | Menovitá úroveň izolácie – 1 min. Odolné frekvenčné napätie – medzifáza, zem | kV | 42/65 | 42/65 | 42/65 |
| Menovitá úroveň izolácie – 1 min. Odolná vzdialenosť od napätia | kV | 48/79 | 48/79 | 48/79 | |
| Menovitá úroveň izolácie - 1 min. Frekvenčné napätie - Riadiaci a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Menovitá izolačná úroveň – Impulz osvetlenia – výdržné napätie – fáza Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Menovitá úroveň izolácie – Impulz osvetlenia vydrží napäťovo izolačná vzdialenosť | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Menovitý skratový prúd | kA/s | 25/4 | —— | 25/4 |
| 6 | Menovitý špičkový prúd | kA | 63 | —— | 63 |
| 7 | Menovitý skratový prúd | kA | 63 | Obmedzené VN poistkou | 63 |
| 8 | Menovitý skratový vypínací prúd | kA | —— | Obmedzené VN poistkou | 25./25 |
| 9 | Menovitý prenosový prúd | A | —— | 1700/1400 | —— |
| 10 | Menovitý aktívny vypínací prúd záťaže | A | 630 | —— | —— |
| 11 | Menovitý vypínací prúd v uzavretej slučke | A | 630 | —— | 630 |
| 12 | Mechanický prerušovač životnosti/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolácia/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odolnosť obvodu | μΩ | ≤ 150 | —— | ≤ 150 |
| 14 | Menovitý nabíjací tlak (pretlak 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ročná relatívna miera úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skriňa | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Zásobník plynu | IP67 | IP67 | IP67 |
Ovládací mechanizmus využíva technológiu pružinového nabíjania na zabezpečenie stabilného spínacieho výkonu.
Pri kombinovanej jednotke odpínača a poistky alebo pri jednotke ističa musí byť pružina pred zapnutím nabitá prevádzka. Pre úplné nabitie sa ovládacia rukoväť otáča v smere hodinových ručičiek a potom sa stlačí zelené zatvorenie tlačidlo na dokončenie operácie zatvárania.
Otváranie sa vykonáva otočením ovládacej rukoväte proti smeru hodinových ručičiek.
V aplikáciách na ochranu transformátorov používajúcich vákuové ističe môže istič vypnúť ochranné relé pri výskyte abnormálnych podmienok.
Pri kombinovaných jednotkách odpínača a poistky sa odpínač záťaže vypne, keď indikátor poistky zhasne stavy nadprúdu alebo skratu.
Plynom izolovaný rozvádzač Usune 11kV SF6 GIS možno nakonfigurovať podľa rôznych rozvodov stredného napätia požiadavky vrátane:
● Aplikácie na ochranu transformátorov
● Priemyselné napájacie systémy
● Okruhové rozvodné siete
● Systémy napájania komerčných budov
● Kompaktné rozvodne
Utesnený dizajn izolácie SF6 a spoľahlivý ovládací mechanizmus robia zariadenie vhodné pre aplikácie, ktoré si to vyžadujú nepretržitá prevádzka a vysoké bezpečnostné štandardy.
Plynom izolovaný rozvádzač Usune 11kv Sf6 Gis je navrhnutý pre pohodlnú prepravu a inštaláciu na mieste.
Zariadenie je vybavené zdvíhacími krúžkami na prepravu žeriavom a možno ho presúvať aj pomocou vysokozdvižného vozíka. Rôzne kombinácie modulov sú navrhnuté s praktickým usporiadaním hmotnosti na zjednodušenie manipulácie počas projektu inštalácia.
Pred inštaláciou by zákazníci mali skontrolovať stav zariadenia po preprave, vrátane:
● Dostupnosť ovládacej rukoväte
● Stav indikátora tlaku
● Prevádzka mechanickej funkcie
● Akékoľvek viditeľné poškodenia pri preprave
Pred uvedením do prevádzky by mal indikátor tlaku zostať v normálnej zelenej oblasti.
Pre bezpečnú a stabilnú prevádzku by základ inštalácie mal spĺňať nasledujúce požiadavky:
● Nosnosť pôdy by mala byť aspoň 500 kg/m²
● Inštalačný povrch by mal zostať rovný a hladký
● Káblové kanály by mali byť pripravené podľa požiadaviek projektu
● Káblové kanály by mali byť riadne utesnené, aby sa zabránilo prenikaniu vlhkosti

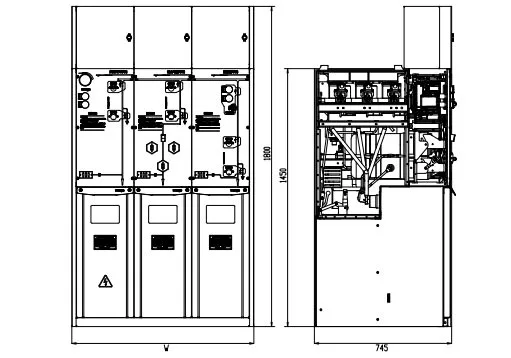

● Rozmery oceľového kanála základne by mali byť pripravené podľa výkresov výrobcu
Správna príprava základu pomáha zabezpečiť presnú inštaláciu, spoľahlivé káblové pripojenie a dlhodobé vybavenie výkon.
| Porovnanie | Použite 11kV SF6 GIS | Tradičný AIS |
| Spôsob izolácie | Utesnená konštrukcia izolovaná plynom SF6 | Vzduchová izolácia |
| Ochrana životného prostredia | Menej ovplyvnené prachom, vlhkosťou a znečistením | Viac závisí od prostredia inštalácie |
| Bezpečnosť | Mechanické blokovanie a päť bezpečnostných ochrán | Ochrana závisí od prevádzkových postupov |
| Inštalačný priestor | Kompaktný dizajn | Vyžaduje väčšiu vôľu |
| Údržba | Znížené požiadavky na údržbu životného prostredia | Vyžaduje väčšiu ochranu životného prostredia |
| Prevádzka | Riadená spínacia sekvencia | Vyššia závislosť od skúseností operátora |
Zákazník použil Usune 11kV SF6 GIS pre priemyselný energetický distribučný systém, kde je bezpečné spínanie a obmedzené Inštalačný priestor bol kľúčovým problémom. Po inštalácii zákazník vyzdvihol kompaktnú štruktúru skrine a mechanické blokovanie, vďaka ktorému boli každodenné spínacie operácie lepšie kontrolované a znížilo sa riziko nesprávnych prevádzka.
Pre aplikáciu ochrany transformátora si zákazník vybral konfiguráciu vákuového ističa s ochrana na báze relé. Zákazníkovi pomohla funkcia automatického vypnutia a jasná prevádzková postupnosť reaguje na abnormálne aktuálne podmienky a zároveň zjednodušuje rutinnú prevádzku.
Počas prevádzky na mieste zákazníci ocenili najmä päť bezpečnostných blokovacích systémov. Požadovaná sekvencia medzi dvierka kábla, uzemňovací spínač a vypínač záťaže zjednodušili postupy údržby a pomohli predchádzať nebezpečenstvu prístup do káblového priestoru.
Zhejiang Usune Electric Co., Ltd. má zavedený komplexný systém manažérstva podľa ISO 9001 Kvalita Systém manažérstva, systém environmentálneho manažérstva ISO 14001 a manažérstvo bezpečnosti a ochrany zdravia pri práci ISO 45001 Systém.
Na splnenie požiadaviek medzinárodného trhu prešli produkty rozvádzačov stredného napätia Usune príslušnými normami IEC a GB štandardné typové testy a príslušné produkty získali certifikáciu CE. Zavádza sa prísna kontrola kvality počas výrobných, kontrolných a testovacích procesov, aby sa zabezpečil spoľahlivý výkon pre globálnu distribúciu energie aplikácie.
Mechanické blokovanie zabraňuje nesprávnym spínacím sekvenciám medzi odpínačmi záťaže, ističmi a uzemňovacie spínače. Pomáha chrániť operátorov a zariadenia počas prevádzky a údržby.
Pred inštaláciou by zákazníci mali skontrolovať prepravné podmienky, stav indikátora tlaku, prevádzkovú rukoväť dostupnosť a mechanická prevádzka. Akékoľvek poškodenie alebo chýbajúce časti je potrebné okamžite nahlásiť.
Je vhodný pre trafostanice, priemyselné podniky, komerčné objekty, infraštruktúrne projekty a iné 11kV rozvody stredného napätia vyžadujúce spoľahlivú a bezpečnú prevádzku.
Usune kombinuje technológiu izolácie plynu SF6, mechanické bezpečnostné blokovanie, spoľahlivé ovládacie mechanizmy a prísna kontrola kvality s cieľom poskytnúť bezpečné a kompaktné riešenie pre moderné 11kV rozvodné siete stredného napätia.
