630a Sf6 kruhová rozvodná jednotka

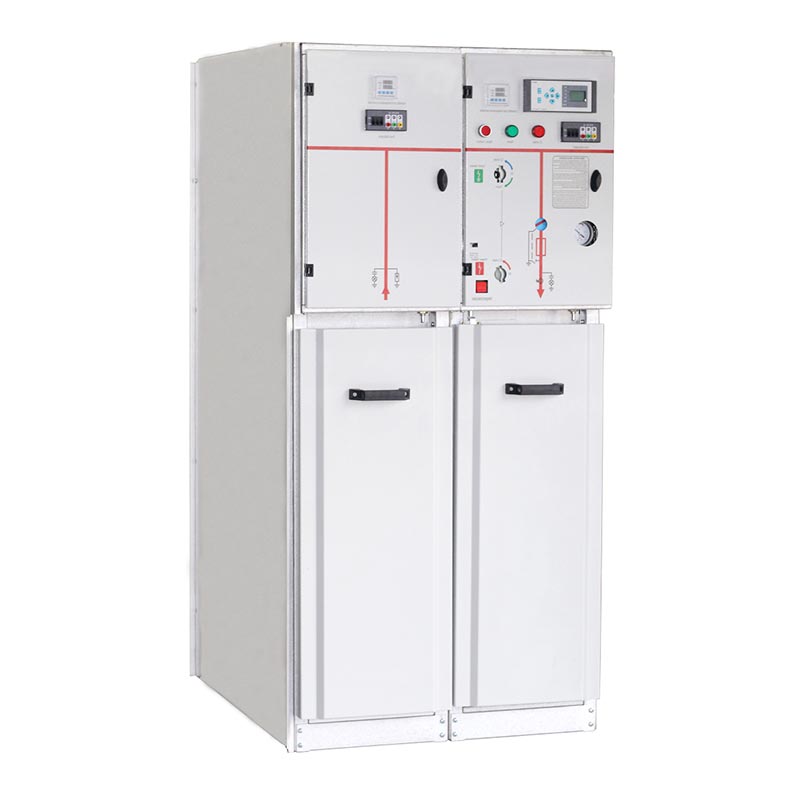

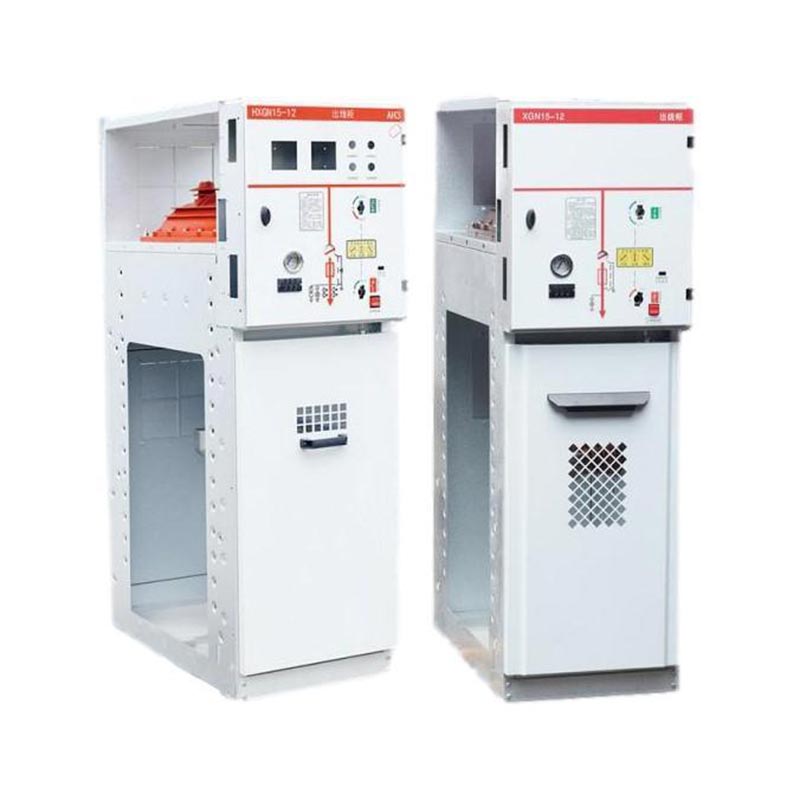

Ring Main Unit USUNE 630a Sf6 je vysokovýkonné zariadenie na distribúciu energie stredného napätia nezávisle vyvinuté a vyrobené spoločnosťou Zhejiang Yousi Electric Co., Ltd. (profesionálny výrobca integrujúci výskum a vývoj, výroba a predaj elektrických zariadení). Tento produkt má pevnú kovovú uzavretú konštrukciu krabicového typu Plyn SF6 ako izolácia a médium na hasenie oblúkov. Primárne sa používa, je vybavený spínacími poistkami izolovanými plynom SF6 v sekundárnych distribučných sieťach s maximálnym menovitým napätím 36kV a menovitým prúdom 630A, dokonale adaptabilné podľa požiadaviek na napájanie AC 50/60Hz napájacích systémov.

Ako popredný dodávateľ v čínskom priemysle elektrických zariadení spoločnosť USUNE dodržiava filozofiu výroby vysokej kvality. Táto kruhová hlavná jednotka 630A SF6 sa vyrába v štandardizovanom závode spoločnosti, kde je prísna kontrola kvality implementované počas celého procesu od komponentov až po hotový výrobok, čím sa zabezpečí spoľahlivosť produktu a konzistencia.

Hlavné vlastnosti produktu

1. Kompaktný a ľahký dizajn

Ring Main Unit 630a SF6 má kompaktnú štruktúru a ľahký dizajn, čím efektívne šetrí inštalačný priestor a zníženie nákladov na dopravu a inštaláciu. Plášť z epoxidovej živice poskytuje tesné utesnenie, vďaka čomu je vhodný pre priestorovo obmedzené scenáre, ako sú malé strojovne a prefabrikované rozvodne, vylepšené na mieste flexibilita aplikácie.

2. Vynikajúca izolácia a potláčanie oblúka

Uzavreté puzdro je naplnené plynom SF6, ktorý poskytuje vynikajúcu izoláciu a tlmenie oblúka. je to tak vysoko odolný voči vlhkosti a znečisteniu, čo umožňuje stabilnú prevádzku v drsnom prostredí a takmer bezúdržbová prevádzka, čo výrazne znižuje následné náklady na údržbu.

3. Jednoduchá obsluha a jednoduchá inštalácia

Kruhová rozvodná jednotka 630a SF6 sa vyznačuje dizajnom káblového pripojenia na prednej strane so všetkými ovládacími funkciami centralizovanými na prednom paneli, čo zjednodušuje proces obsluhy a uľahčuje obsluhu a ladenie. Je ľahký a kompaktný dizajn zefektívňuje inštaláciu a umožňuje rýchle nasadenie po inštalácii.

4. Bohaté príslušenstvo

Rôzne príslušenstvo, ako sú relé, transformátory a zvodiče prepätia, môžu byť vybavené tak, aby vyhovovali rôznym funkčné požiadavky rôznych scenárov distribúcie energie, čím sa zvyšuje prispôsobivosť a praktickosť produktu.

Použiteľné scenáre

Ring Main Unit USUNE 630a SF6 je široko používaný v priemyselných a civilných káblových kruhových sieťach a napájacích termináloch. Je vhodný najmä pre malé sekundárne rozvodne, rozvodne, mestské bytové rozvody, priemyselné a ťažobné podniky, nákupné centrá, letiská, metro, veterná energia, nemocnice, štadióny, železnice a ďalšie miesta, ktoré poskytujú spoľahlivé napájanie pre rôzne scenáre.

Prevádzkové podmienky

Na zabezpečenie stabilnej a bezpečnej prevádzky má táto kruhová hlavná jednotka prísne environmentálne požiadavky, a to nasledovne:

- Nadmorská výška: ≤ 1000 mm
- Teplota okolia: -35℃～45℃
- Relatívna vlhkosť: Denný priemer nepresahujúci 95 %; mesačný priemer nepresahujúci 90 %
- Seizmická odolnosť: Seizmická intenzita nepresahujúca 8 stupňov
- Environmentálne požiadavky: Miesta bez silných vibrácií, nárazov, ohňa, chemickej korózie a nebezpečenstva výbuchu.

Technické parametre

Štruktúra a konfigurácia rozvádzača

Operačný mechanizmus

(1) Dvojfunkčný jednopružinový ovládací mechanizmus: typ K

Spínacia funkcia sa ovláda nezávisle pákou alebo motorom.
Funkcia uzemňovacieho spínača sa nezávisle otvára a zatvára pomocou ovládacej páky a prevádzková energia je zabezpečuje prítlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel alebo rozpojil.

(2) Dvojfunkčný dvojpružinový ovládací mechanizmus: Typ A

Spínacia funkcia je ovládaná nezávisle pákou alebo motorom a prevádzkovú energiu zabezpečuje a prítlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel. Nezávislé otváranie a zatváranie pomocou tlačidla (0) alebo vypínacia jednotka alebo vypínacie zariadenie.
Funkcia uzemňovacieho spínača funguje nezávisle pomocou ovládacej páky a prevádzkovú energiu zabezpečuje a tlačná pružina, ktorá sa uvoľní, aby sa kontakt uzavrel alebo rozpojil.

(3) Voliteľné komponenty

Jedna elektrická prevádzka: AC 220V 110V; DC 220v 110v
Pomocný spínač
Jedna vypínacia cievka (mechanizmus typu A): AC 220V 110V; DC 220v 110v
Pomocný spínač indikátora poisťuje poistka
Indikátor uzemnenia

Ochranné skrine spínačov a poistiek

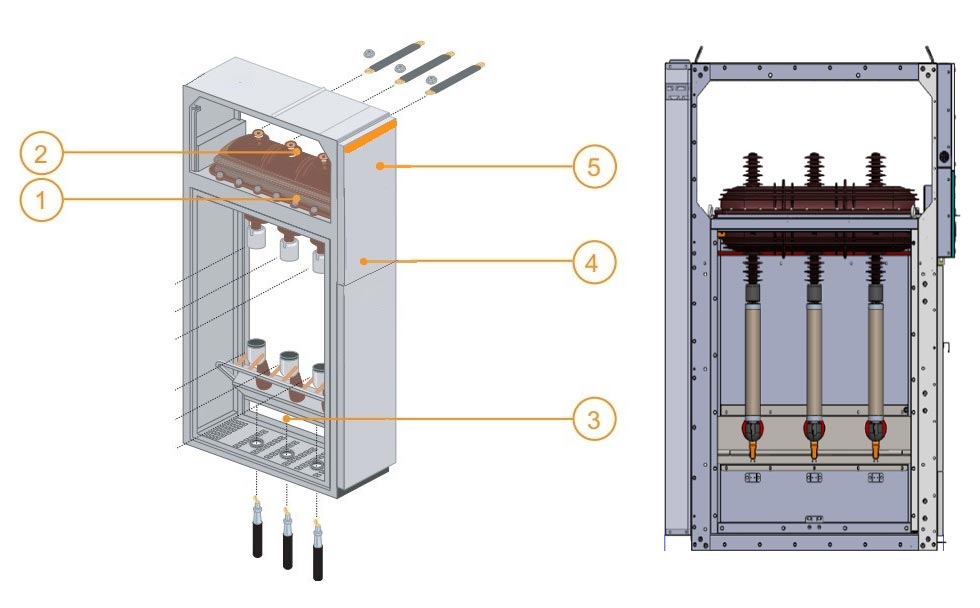

1 Spínací prístroj Spínač a uzemňovač v kryte naplnenom SF6.
2 prípojnice všetky v rovnakej horizontálnej rovine, čo umožňuje neskoršie rozšírenie rozvádzača a pripojenie k existujúcemu zariadeniu.
3 Prípojka prístupná spredu, pripojenie k spodnému spínaču a svorkám uzemňovača alebo k spodnému držiaku poistky. Toto oddelenie je tiež vybavené uzemňovačom za VN poistkami pre ochranné jednotky.
4 Ovládací mechanizmus obsahuje prvky používané na ovládanie spínača a uzemňovača a aktiváciu zodpovedajúcich indikácií (prerušenie kladného napätia).
5 Nízkonapäťová inštalácia svorkovnice (ak je nainštalovaný voliteľný motor), NN poistiek a kompaktných reléových zariadení. Ak je potrebný väčší priestor, výška panela sa môže zvýšiť.

① Miestnosť s prípojnicou
② Hlavný vypínač
③ Káblová miestnosť
④ Ovládací mechanizmus, blokovací mechanizmus a nízkotlaková kontrolná miestnosť

Celú rozvádzaciu skriňu je možné rozdeliť na dve horné a spodné jednotky, horná jednotka skrine obsahuje tzv miestnosť zbernice, vypínač záťaže, miestnosť ovládacieho mechanizmu a miestnosť nízkeho napätia a spodná jednotka je oddelená od kábla miestnosť. Celá horná jednotka sa dá vymeniť.

◇ Prípojnicová miestnosť

Prípojnicová miestnosť je usporiadaná na hornej časti skrine. V miestnosti prípojníc sú spojené hlavné prípojnice spolu a prejsť celým radom rozvádzačov.

◇ Vypínač záťaže

Rozvádzač je vybavený záťažovým spínačom typu SFG s hexafluoridom síry. Plášť spínača záťaže je vyrobený epoxidovej živice naliatej, naplnenej plynným fluoridom sírovým (SF6) ako izolačným médiom a je poskytnutý plášť s pozorovacím otvorom. Rozvádzač je možné vybaviť

s hustomerom plynu SF6 alebo hustotou plynu s alarmovým kontaktom podľa požiadaviek zákazníka.

◇ Káblová miestnosť

Skriňa záťažového rozvádzača má priestrannú káblovú miestnosť, ktorá slúži najmä na káblové pripojenie, takže jednožilové resp trojžilové káble je možné pripojiť pomocou najjednoduchšej netienenej káblovej hlavy a tiež dostatočného priestoru obsahuje bleskozvod, prúdový transformátor, spodný uzemňovací spínač a ďalšie komponenty. Podľa štandardné prevedenie, dvere skrine majú pozorovacie okienko a bezpečnostné blokovacie zariadenie. Spodná doska káblovej miestnosti s krytom tesnenia a káblovou svorkou vhodnej veľkosti s nosnou konzolou. Spodná doska káblovej miestnosti a rám dverí môžu byť odstránené, aby sa uľahčila inštalácia kábla.

◇ Ovládací mechanizmus, blokovací mechanizmus a nízkotlaková kontrolná miestnosť

Miestnosť s blokovaným mechanizmom funguje aj ako ovládací panel. Nízkonapäťová miestnosť je vybavená pružinovým ovládaním mechanizmus s ukazovateľom polohy a mechanickým blokovacím zariadením a môže byť vybavený aj pomocným kontakty, vypínacie cievky, núdzové vypínacie mechanizmy, kapacitné živé displeje, zámky na kľúče a elektrické ovládacie zariadenia. Zároveň môže byť priestor nízkotlakovej komory vybavený aj regulačnými slučkami, meračmi a ochrannými relé a skriňa so šírkou 750 mm má dve rovnaké nízkotlakové komory pre ďalšie príslušenstvo.

Konfiguračný parameter krytu

Prichádzajúce LBS

Trafo ochrana

Meranie

Cbog w/.meter

Cb odchádzajúce

Popis operácie

1. Obsluha rukoväte: Postavte sa pred rozvádzač, zdvihnite hornú časť rukoväte a zatlačte dopredu, druhú ruku držte za koniec rukoväte, aby sa otáčala.
2.Presvedčte sa, že dvierka skrine boli pred napájaním správne zatvorené alebo oddelené od uzemnenia.
3. Pred zapnutím a vypnutím je potrebné skontrolovať tlakomer spínača.

Zapnite

1.Uistite sa, že sú dvierka skrinky zatvorené.Vložte rukoväť do horného ovládacieho otvoru a otočte ju o 180° proti smeru hodinových ručičiek, kým nezačujete hlas oddeľovacej brzdy.Stredový indikátor panelu je na svojom mieste; spodné dvierka sú zatvorené a uzemňovací spínač je vypnutý.
2. Vložte ovládaciu rukoväť do spodného ovládacieho otvoru a otočte ju o 180° v smere hodinových ručičiek, kým nebudete počuť zvuk zatvárania; centrálny indikátor panelu je v polohe D; prepínač sa zapne a potom sa dokončí napájanie.

Vypnúť

1. Vypnutie: Vložte ovládaciu rukoväť do spodného prevádzkového otvoru a otočte ju o 180° proti smeru hodinových ručičiek, kým nebudete počuť zvuk oddelenie hlasu brzdy (tlačidlo na priame použitie, ak existuje tlačidlo); stred panelu je v polohe, potom spínač bude vypnutý.
2.Skontrolujte, či je živé zobrazenie vypnuté, aby ste sa uistili, že káblová miestnosť je elektricky neutrálna; vložte ovládaciu rukoväť do horného ovládacieho otvoru a otáčaním v smere hodinových ručičiek o 180°, kým nezačujete hlas zatvárania; centrálny indikátor panel je v polohe a spodné dvierka sú odomknuté; uzemňovací spínač je zatvorený a potom dôjde k prerušeniu napájania je dokončená.

Preprava a skladovanie

Keď je rozvodná skriňa upevnená na spodnej doske, je možné ju posúvať vysokozdvižným vozíkom. Keď nie je pripevnený na dne doska, rozvodná skriňa by sa mala zdvíhať alebo prenášať ako celok, ale mala by sa kedykoľvek prepravovať vertikálne a nemali by sa prevracať, aby nedošlo k poškodeniu komponentov v skrinke. Spínací prístroj (aj s vonkajším obalom) by nemali byť dlho skladované vonku.

Údržba

◇ Kruhová skrinka je za normálnych okolností bezúdržbová po dobu troch rokov.

◇ Jednopružinové a dvojpružinové ovládacie mechanizmy spínača záťaže sú bezúdržbové a vyžadujú akékoľvek mazanie.

◇ Ochranné zariadenie relé sa pred uvedením do prevádzky musí skontrolovať podľa požiadaviek výrobcu prevádzka.

◇ Cyklus údržby skrinky kruhovej siete je vo všeobecnosti raz ročne a špecifické opatrenia údržby sa vykoná takto:
(1) Utiahnite všetky elektrické spojenia (hlavná zbernica, spínače, káble, meracie prístroje) podľa pokynov požiadavky návodu na inštaláciu.
(2) Vysajte všetky komponenty (hlavný vypínač, pomocný vypínač, spúšťací mechanizmus, motor atď.) a veďte vzhľad inšpekcia.
(3) Vykonajte jednu operáciu zatvorenia/otvorenia všetkých spínačov vrátane uzemňovacieho spínača.
(4) Zapnite napájanie pomocného ovládania (nevysielajte signál diaľkového ovládania) pre elektrickú sekvenciu prevádzka.

Objednať tovar

Nasledujúce dokumenty a prílohy budú odovzdané so skriňou, keď skriňa opustí továreň:

◇ Kvalifikovaný certifikát produktu
◇ Návod na použitie produktu
◇ Konštrukčné údaje o produkte
◇ Príslušenstvo rozvodnej skrine:
◇ Každá montážna kombinácia je vybavená ovládacou rukoväťou spínača záťaže.

Používatelia by mali pri objednávaní produktov poskytnúť nasledujúce informácie:

◇ Schéma zapojenia hlavného okruhu a špeciálne technické požiadavky
◇ Plán inštalácie rozvádzača.
◇ Špecifikácie modelu komponentov rozvádzača a pomocná slučka, schematický diagram riadiacej slučky (ak potrebné)
◇ Iné špeciálne žiadosti o písomné informácie.
