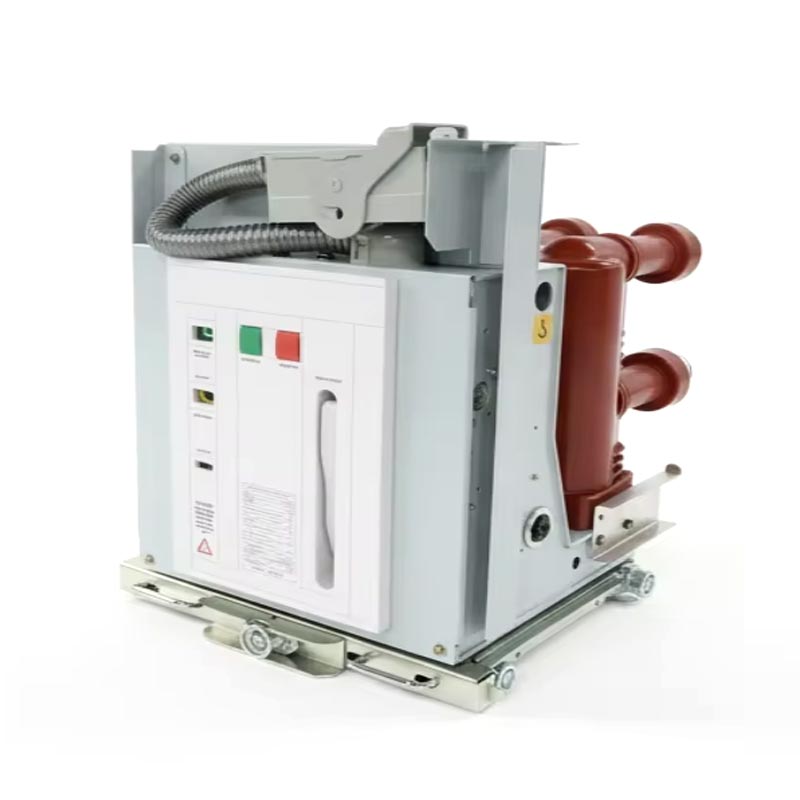

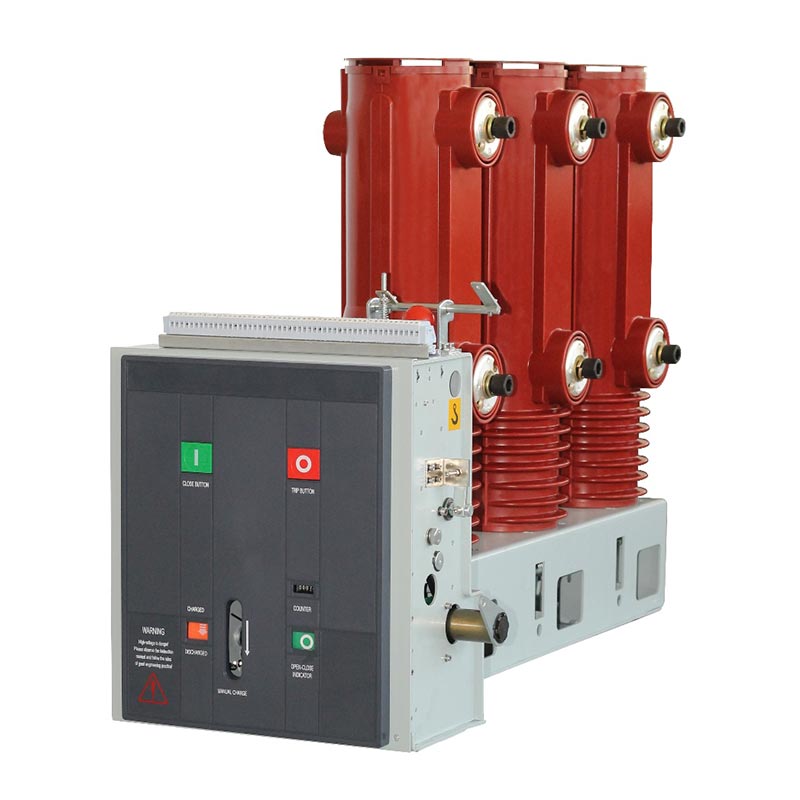

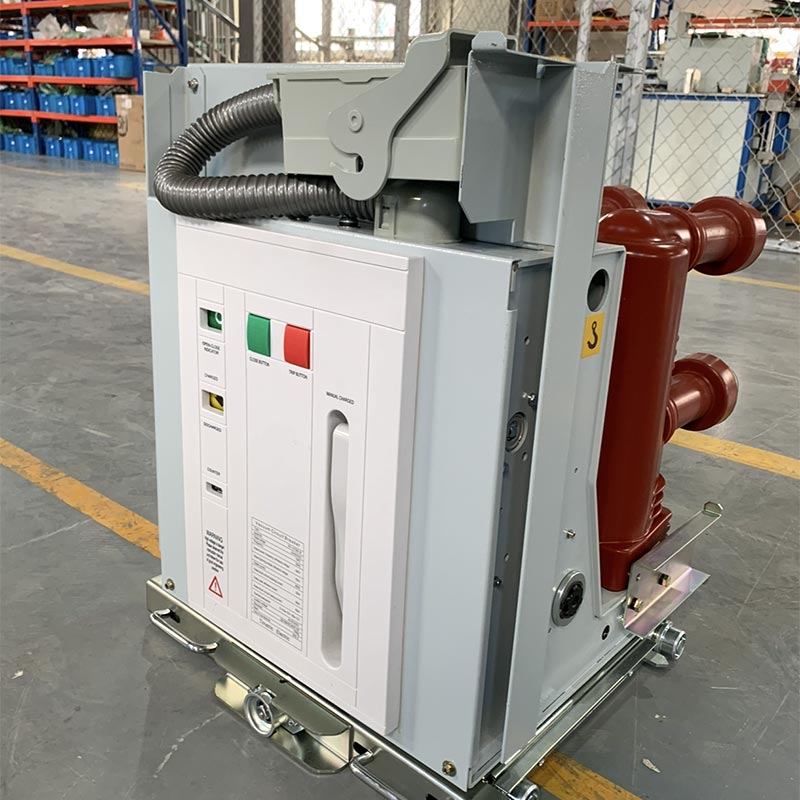

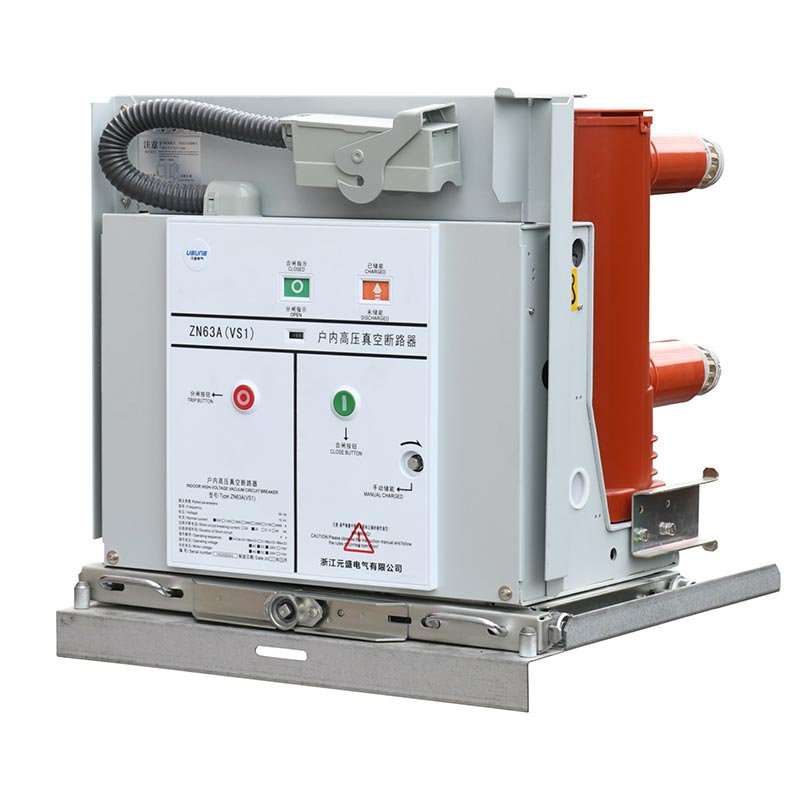

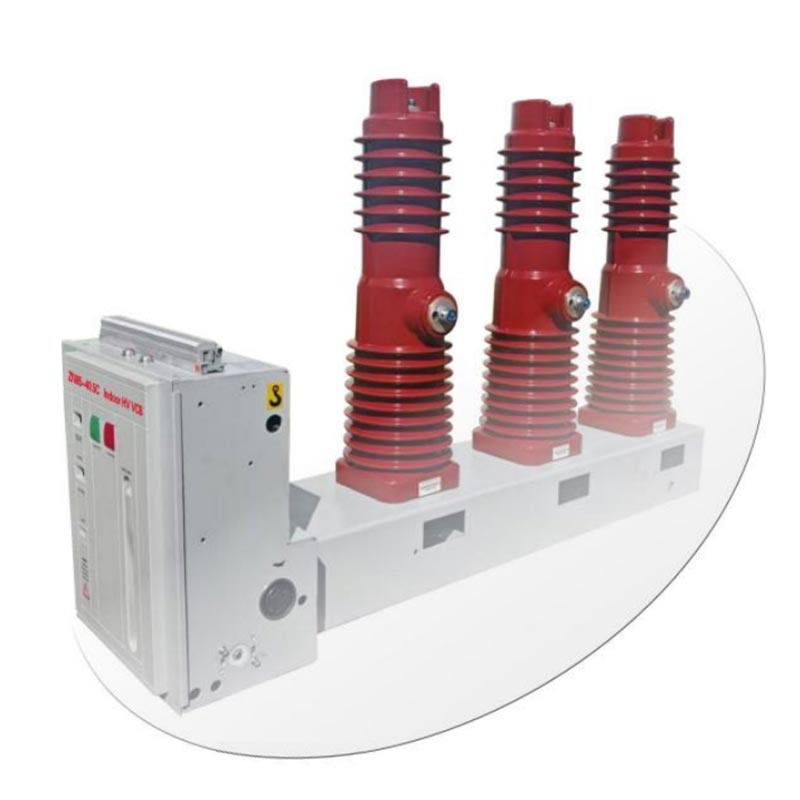

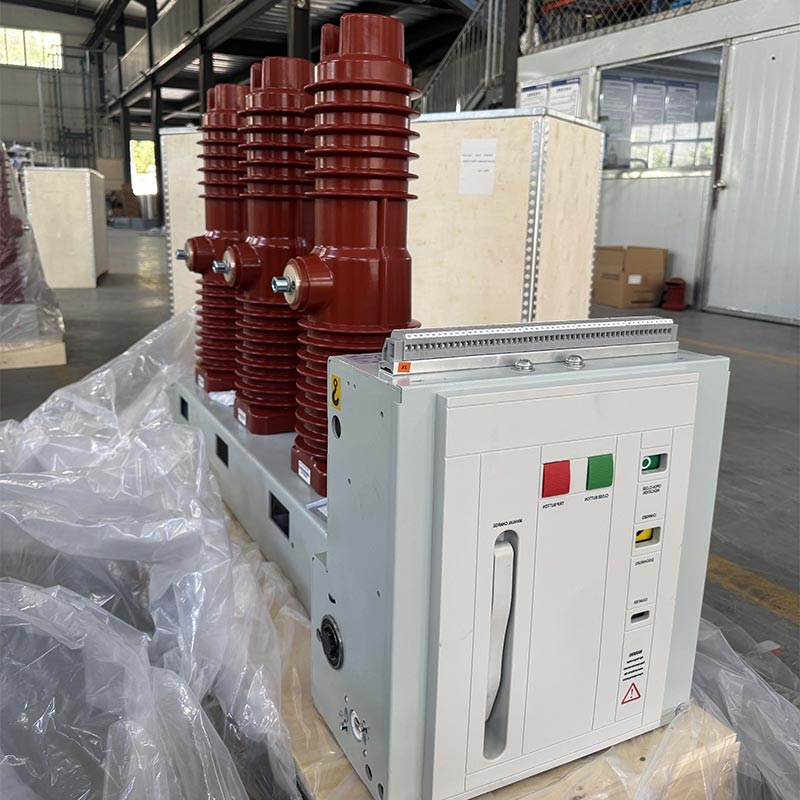

Bočný typ vákuového ističa

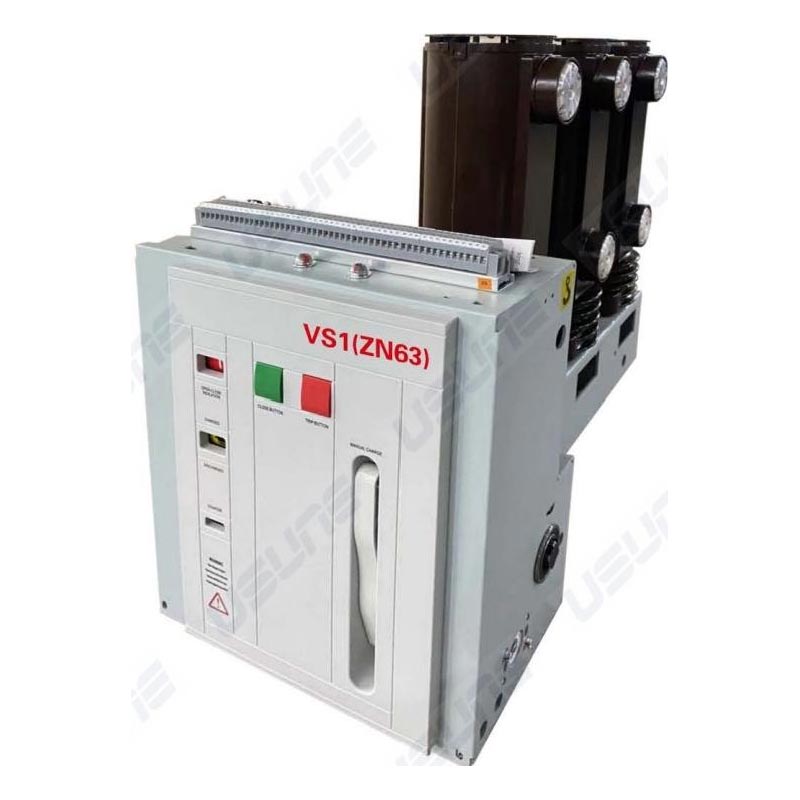

Vákuový istič bočného typu Usune je vysokonapäťový rozvádzač inštalovaný vo vnútri, rozdelený do dvoch hlavných séria: VS1(ZN63)-12 a VS1-24. Primárne sa používa v 12KV, 24KV a 36KV trojfázových energetických systémoch, zodpovednosť za ochranu a kontrolu zariadení rozvodnej siete a energetických systémov priemyselných a banských podnikov. Využíva pokročilú technológiu vákuového zhášania oblúka, vyznačuje sa vysokou rýchlosťou zhášania oblúka, malým rozmerom, dlhým životnosť a nízke náklady na údržbu, vďaka čomu je nepostrádateľným základným zariadením v modernom prenose energie a distribučných systémov.

Hlavné výhody:

1. Roky aplikačných skúseností v oblasti prenosu a distribúcie energie, široko používané v priemysle a baníctve podniky, elektrárne a mestské a vidiecke energetické siete, čím si získava široké uznanie používateľov pre svoju stabilnú sieť výkon a spoľahlivá prevádzka.

2. Nezávisle vyvinutý profesionálnym výskumným a vývojovým tímom Usune s bočným dizajnom, ktorý integruje pružinový ovládací mechanizmus s telom ističa, optimalizujúci celkovú štruktúru; vákuový prerušovač používa izolačný valec z epoxidovej živice s procesom APG, ktorý ponúka vynikajúci výkon pri tečení a ochranu životného prostredia prispôsobivosť.

3. Striktne vyhovuje normám GB/T1984-2014 „Vysokonapäťové ističe“, JB3855-1996 „3,6~40,5KV Vnútorné vysoké napätie Vákuové ističe", DL/T403-2000 "12~40,5KV Objednacie technické podmienky vákuových ističov", a Medzinárodné normy IEC62271-100: 2008 a prešli viacerými overenými testami a certifikáciami.

4. As a professional manufacturer of high-voltage electrical equipment in China, Usune possesses a standardized production plant, and each circuit breaker undergoes rigorous testing before leaving the factory. Ako spoľahlivý supplier, it provides comprehensive after-sales service and technical support, eliminating any concerns for users.

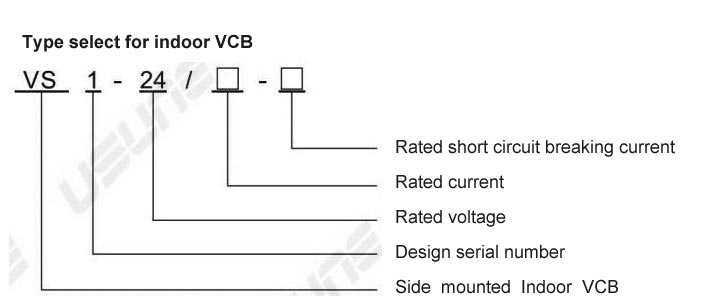

Špecifikácie produktu a technické parametre

Bočný vákuový istič Usune ponúka kompletný rad špecifikácií a stabilný výkon. Hlavný technické parametre (séria VS1(ZN63)-24 ako primárna referencia) sú uvedené v tabuľke nižšie:

Štruktúra a funkcia

1. Celková štruktúra

Ovládací mechanizmus a zhášacia komora sú usporiadané v integrovanej štruktúre s hlavnou vodivý obvod je trojfázový typ namontovaný na podlahu. Vákuová zhášacia komora je pozdĺžna inštalované v rúrkovom izolačnom valci z epoxidovej živice spracovanej APG, ktorý poskytuje vynikajúci výkon pri tečení, zníženie hromadenia prachu na povrchu zhášacej komory, zamedzenie vplyvu vonkajších faktorov a zabezpečenie dobrej izolácie aj vo vlhkom a silne znečistenom prostredí. Séria VS1-12 je pevná inštalácia typ, vhodný pre pevné rozvádzače a možno ho použiť samostatne alebo použiť na napájanie kruhovej siete, krabicového typu transformátor a iné systémy.

2. Operačný mechanizmus

Bočný vákuový istič využíva rovinný pružinový mechanizmus, ktorý podporuje ručné aj skladovanie elektrickej energie. Prevádzkový motor je umiestnený v prednej skrini zhášacej komory, rozdelená do piatich montážnych priestorov, z ktorých každý obsahuje komponenty na skladovanie energie, prenos, vypínanie a vyrovnávaciu pamäť. Integrovaný dizajn komory na zhášanie oblúka a ovládacieho mechanizmu zaisťuje vysoký stupeň prispôsobenia medzi prevádzkovým výkonom a požiadavkami na otváranie a zatváranie zhášacej komory, čím sa znižuje medzikroky, zníženie spotreby energie a hluku a zlepšenie prevádzkyschopnosti ističa spoľahlivosť.

Prostredie aplikácie

Bočný vákuový istič je vhodný pre vnútorné prostredie a musí spĺňať nasledovné požiadavky: teplota okolia -15 ℃ až +40 ℃; denná priemerná relatívna vlhkosť ≤95 %, mesačná priemerná ≤90 %; nadmorská výška ≤ 1000 m; seizmická intenzita ≤8 stupňov; a neprítomnosť významného prachu, korozívnych plynov alebo iného znečistenia. Poznámka: Pri aplikáciách, ktoré prekračujú tieto požiadavky, sa vyžaduje prispôsobenie po predchádzajúcej konzultácii so spoločnosťou výrobcu.

Inštalácia a uvedenie do prevádzky

Bočné vákuové ističe pred opustením továrne prechádzajú prísnym testovaním. Pred napájaním primárneho okruhu je potrebné vykonať tieto prípravy:

1. Skontrolujte, či zariadenie nie je poškodené; ak je poškodený, prestaňte ho používať.
2. Očistite povrch izolácie od akýchkoľvek nečistôt.
3. Manuálne ovládajte funkcie skladovania energie a otvárania/zatvárania, pričom sledujte, či je stav normálny.
4. Pracujte s prevádzkovým napájacím zdrojom a potvrďte, že stav je normálny.
5. Posuňte/zatiahnite istič typu ručného vozíka podľa špecifikácií a potvrďte, že je v polohe indikátor je normálny po dosiahnutí správnej polohy.

Poznámka: Ak používate blokovacie zariadenie zatvárania, musíte ho pred zatvorením odblokovať.

Praktický aplikačný prípad

Prípadová štúdia: Aplikácia vo veľkom priemyselnom a ťažobnom podniku v Číne

Veľký oceliarsky podnik v Číne má zložitý energetický systém s vysokými požiadavkami na prevádzku zariadení kontrola frekvencie a skratového prúdu. Po porovnaní viacerých dodávateľov séria Usune VS1(ZN63)-24 istič bol vybraný ako zariadenie jadrovej ochrany pre elektrizačnú sústavu. Od jeho uvedenie do prevádzky v roku 2024, systém fungoval stabilne viac ako 12 mesiacov bez akýchkoľvek porúch, úspešne zvláda tri skratové poruchy, ktoré účinne chránia zariadenia a bránia stratám pri výpadku prúdu. Spoločnosť vysoko uznáva výkon produktu a služby inštalácie a uvedenia do prevádzky poskytované výrobcom.

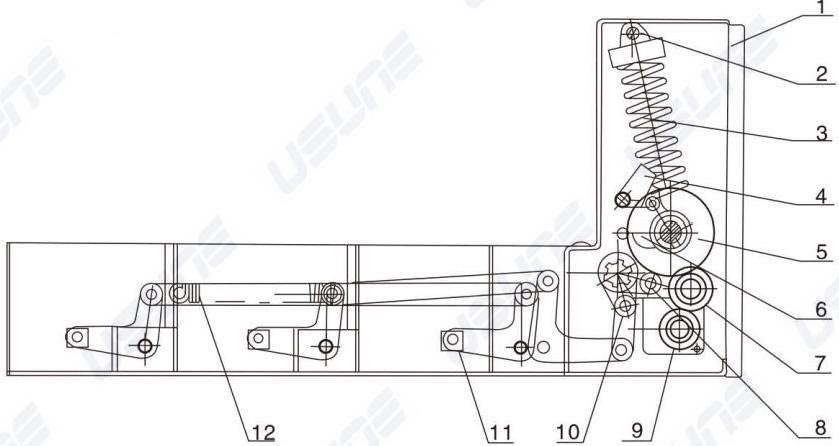

1.Spínacia skrinka
2. Skrutka na uchytenie
3.Uzatváracia pružina
4.Uzatváracie kovanie
5.Princíp vnútorného elektrického vedenia
6.Vačkový mechanizmus/prevádzka mechanizmu
7. Prevodový mechanizmus ozubeného kolesa
8.Páka na pripojenie vstupu
9.Nabitý motor
10. Štvorpáčkový prevodový mechanizmus
11.Prevodový blok
12.Vypínací mechanizmus

Záväzok dodávateľa a výrobcu: Usune, ako profesionálny výrobca vysokonapäťových elektrických zariadení v Čína má štandardizovanú továreň a profesionálny tím výskumu a vývoja, výroby a popredajného servisu. Ako spoľahlivý dodávateľa, dodržiavame zásadu „kvalita na prvom mieste, predovšetkým zákazník“, pričom prísne kontrolujeme všetky aspekty výroba s cieľom zabezpečiť, aby výrobky spĺňali normy a potreby používateľov; poskytujeme komplexné popredajné služby vrátane návod na inštaláciu na mieste, uvádzanie do prevádzky, údržbu a technické školenia a neustále inovovať a optimalizovať naše produkty na podporu rozvoja odvetvia prenosu a distribúcie energie.
