Nízkonapäťová skriňa pevného typu

Nízkonapäťová rozvádzacia skriňa pevného typu Usune GGD je špeciálne navrhnutá pre rozvodné systémy striedavého prúdu 50 Hz s menovitým prevádzkovým napätím 380V a menovitým prevádzkovým prúdom do 3150A. Slúži ako centrálny riadiaci uzol pre napájacie, osvetľovacie a distribučné zariadenia, stabilne a efektívne realizujú funkcie distribúcie energie.

Tento produkt, vyvinutý v reakcii na potreby energetických sektorov, užívateľov energie a dizajnových jednotiek, sa môže pochváliť pokrokom technológie a je ideálnym vylepšením tradičných nízkonapäťových rozvádzačov. Ako hlavný produkt popredného Číňana výrobca integruje spoľahlivý výkon, bezpečnú prevádzku a pohodlnú údržbu, vďaka čomu je preferovaný voľba pre globálnych používateľov, ktorí hľadajú dôveryhodného dodávateľa nízkonapäťovej distribúcie energie. Využitie výroby schopnosti vyspelých čínskych tovární, jeho kvalita je zaručená.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Základné technické parametre

1. Menovitá frekvencia: 50Hz
2. Menovité prevádzkové napätie: 380 V AC
3. Menovitý prevádzkový prúd: do 3150A
4. Použiteľné normy: IEC439, GB 7251, IEC60056 atď.
5. Krytie: IP30–IP54 (prispôsobiteľné)
6. Breaking Capacity: Vysoká, vynikajúca dynamická a tepelná stabilita

Súlad a zabezpečenie kvality

1. Medzinárodné normy

Nízkonapäťová rozvádzacia skriňa pevného typu plne vyhovuje základným medzinárodným elektrickým štandardom, čo zaručuje globálna použiteľnosť a spoľahlivosť. Tieto normy zahŕňajú: IEC60056 (vysokonapäťové striedavé ističe), IEC60099 (AC Gapless Metal Oxide Prepäťové ochrany), IEC60129 (AC odpojovacie spínače a uzemňovacie spínače), IEC60185 (Transformátory prúdu), IEC60186 (Napäťové transformátory) a IEC60298 (1kV–50kV AC kovový spínací prístroj).

2. Národné a priemyselné normy

Rozvádzač spĺňa prísne čínske národné a priemyselné normy, vrátane: GB/T7251.12-2013 (nízke napätie zostavy rozvádzačov a ovládacích zariadení), GB1207 (Napäťové transformátory), GB1208 (Transformátory prúdu), GB50150-2006 "Štandard pre akceptačné skúšky elektrických zariadení v elektrických inštaláciách" a DL/T 5004-2004 "Technické Špecifikácia pre návrh jednosmerných systémov v energetike“.

3. Prísne testovanie a inšpekcia

- Vizuálna kontrola: Komplexná vizuálna a rozmerová kontrola sa vykonáva na štýle skrine, rozmery, konštrukčný návrh, ako aj výber, rozmiestnenie, zapojenie, proces inštalácie a povrchovú úpravu interných komponentov na zabezpečenie súladu s technickými požiadavkami a vedie sa evidencia.

- Testovanie v továrni: Každý rozvádzač prechádza testovaním a kontrolou vo výrobe podľa aktuálnych národných a priemyselné štandardy pred opustením továrne a sú poskytnuté autentické záznamy o skúškach, aby sa zabezpečilo, že výrobok spĺňa normy pred dodaním.

Požiadavky na prevádzkové prostredie

1. Teplota okolia: -5 ℃ až +40 ℃, 24-hodinová priemerná teplota ≤ +35 ℃
2. Nadmorská výška: ≤ 2000 m (vnútorná inštalácia)
3. Relatívna vlhkosť: ≤ 50 % pri +40 ℃, môže sa uvoľniť pri nízkych teplotách (napr. ≤ 90 % pri +20 ℃), berúc do úvahy kondenzácia v dôsledku zmien teploty.
4. Inštalačný uhol: Uhol s vertikálnou rovinou ≤ 5°
5. Environmentálne požiadavky: Bez silných vibrácií, nárazov a korozívnych látok; špeciálne požiadavky dá sa dohodnúť s výrobcom.

Hlavné výhody výkonu

1. Vysoká vypínacia kapacita a silná stabilita

Robustná konštrukcia, schopná odolať veľkým skratovým prúdom a stabilná prevádzka v extrémnych podmienkach elektrické podmienky.

2. Flexibilná konfigurácia

Modulárne elektrické riešenia podporujú rôzne kombinácie, k dispozícii sú viaceré série, prispôsobiteľné rôznym aplikačné scenáre.

3. Praktické a odolné

Nová štruktúra, vysoká úroveň ochrany, prachotesný, odolný proti vlhkosti a nárazu, predlžuje životnosť.

4. Bezpečné a jednoduché na údržbu

Prehľadné usporiadanie, ľahko dostupné komponenty, pohodlná obsluha, zníženie prestojov a zjednodušenie údržby. 5. Široká použiteľnosť: Široko použiteľná pre elektrárne, rozvodne, továrne, komerčné budovy a infraštruktúrne projekty.

Prípady aplikácií v reálnom svete

Prípad 1: Projekt distribúcie energie pre veľkú uhoľnú baňu

1. Východiská projektu: Veľká uhoľná ťažobná skupina potrebovala pre seba spoľahlivý nízkonapäťový rozvodný systém podzemné banské zariadenia a povrchové zariadenia, ktoré čelia drsnému prostrediu, ako je prach, vlhkosť a vibrácie.
2. Riešenie: Usune dodáva nízkonapäťové rozvádzače pevného typu radu 36 GGD, prispôsobené s krytím IP54 ochrana a inštalácia odolná voči vibráciám.
3. Výsledky aplikácie: Stabilná prevádzka viac ako 5 rokov bez väčších elektrických porúch; frekvencia údržby znížená o 30 % v porovnaní so staršími zariadeniami; žiadne nehody v oblasti elektrickej bezpečnosti, čím sa zlepšuje účinnosť ťažby.

Prípad 2: Projekt modernizácie mestskej rozvodne

1. Pozadie projektu: Mestská rozvodňa potrebovala modernizáciu svojho starnúceho energetického distribučného systému zvýšená kapacita a spoľahlivosť dodávky elektrickej energie na uspokojenie potrieb obyvateľov a podnikov v oblasti elektrickej energie.
2. Riešenie: Použil sa rozvádzač Usune GGD s menovitým prúdom 3150A, ktorý integruje inteligentné monitorovanie a ochranné funkcie.
3. Účinky aplikácie: Kapacita distribúcie energie sa zvýšila o 40%, čím sa splnila špičková spotreba energie; čas odozvy na poruchu znížená o 60 %, čím sa skracuje trvanie výpadku prúdu; v súlade s normami State Grid a dosahuje vynikajúce prijatie.

Technické špecifikácie

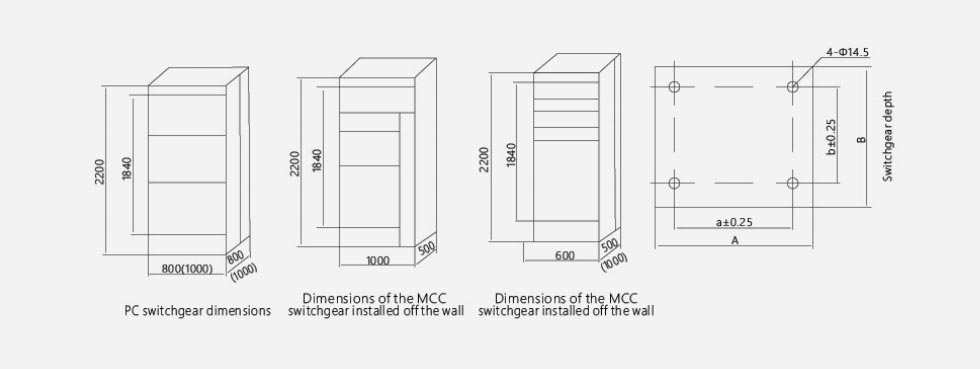

Vonkajší rozmer produktu

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

FAQ

Otázka 1: Aká je úroveň ochrany nízkonapäťovej rozvádzacej skrine pevného typu Usune GGD a ako je prispôsobená do rôznych prostredí?

Odpoveď: Štandardné krytie je IP30, prispôsobiteľné až do IP54. Vyššie stupne ochrany (napr. IP54) predstavujú prach a odolné voči vlhkosti, vhodné pre bane, továrne a vlhké prostredie; pre korozívne prostredie, Antikorózne nátery a špeciálne materiály sú k dispozícii na splnenie individuálnych potrieb.

Q2: Aká je životnosť produktu a aká bežná údržba je potrebná?

Odpoveď: Normálna životnosť je 15-20 rokov. Bežná údržba zahŕňa: štvrťročné čistenie od prachu, kontrolu upevňovacích prvkov a prevádzkový stav komponentov; ročné komplexné testovanie izolačného odporu a ochranná funkcia kalibrácia. Správna údržba môže predĺžiť životnosť a zabezpečiť stabilnú prevádzku.

Q3: Môže Usune poskytnúť prispôsobené riešenia pre špeciálne napätie/prúd alebo štruktúry?

A: Áno. Ako profesionálny výrobca ponúkame kompletné služby prispôsobenia: nastavenie menovitého napätia (220V/400V) a prúd (do 3150A), úprava rozmerov, rozloženia komponentov a funkcií; náš inžiniersky tím bude pracovať úzko spolu navrhovať prispôsobené riešenia, ktoré sú v súlade s normami IEC/GB.
